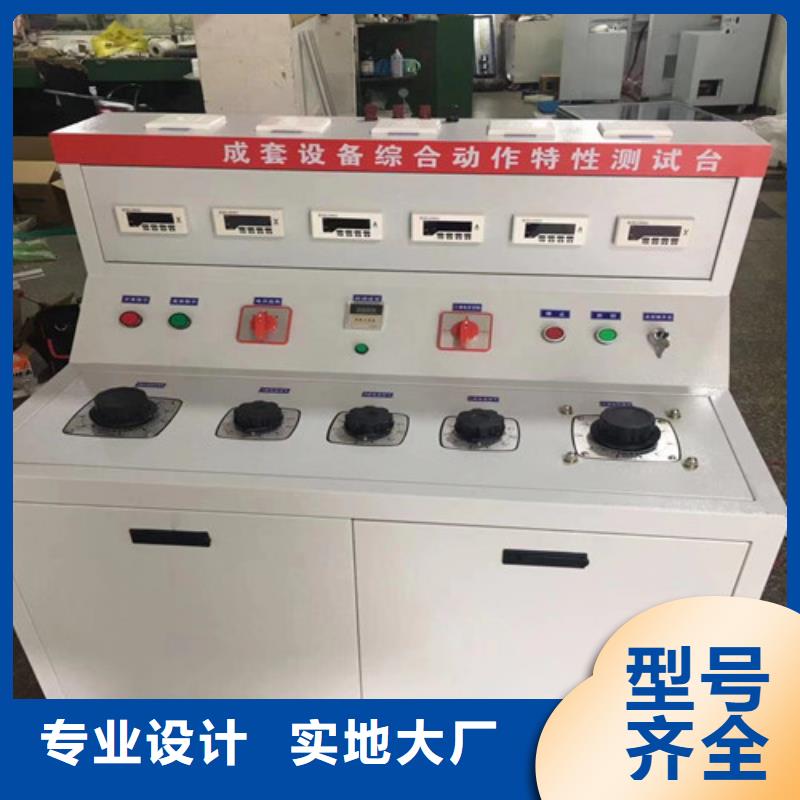

四川高低壓開關柜通電試驗臺使用方法和注意事項4.1：打開試驗臺后門，將三相四線380v電源接至接線端子L1、L2、L3、N上，打開機內電源總開關，面板“電源指示燈”亮，再打開面板“電源控制”所有儀表亮。4.2：當接通電源時，操作臺右上方"紅"指示燈亮，此時將鑰匙打開則面板上的電秒表 所有儀表亮，調整信號I至36V，用專用短接線將面板3、4短接，再啟動大電流，電秒表開始計時。4.3：調整信號0-36V電壓表應有0--36v變化。4.4：如需要36-400V交流電源時，調整0-400V即可經上述步驟檢查，可以大致估計整機功能完整。五：測 試 電 機 保 護 器 1：本測試臺配有專用保護器底座，供JDB120、225、300、DZB-1和QDZ-II等保護啟用，120和225中間一相對兩側位置相反，使用時可將底座上銅匯流排相互對調。2：不同型號保護器有不同的控制線路接法面板上的控制線路組合接線柱供不同組合連接用。3：做過載及短路試驗：（以JDB-225保護器80A檔為例）電流調壓器調零 按下啟動按鈕 調整電流調壓器電流表指示80A通電5S 再將電流升至96A（80A的1.2倍） 立即將電秒表清零開始計時自動跳閘，電秒表上顯示時間即為保護器動作時間。對于動作時間較短項目的，例如作6倍或8倍試驗的開啟電源開關并將電秒表至零，啟動后將電流表整定為480A或640A跳閘后相隔5S，電流調壓器不在回零重新啟動，再測一次，這樣可以電流調整過程中的時間誤差，電流調壓器重新啟動一次應立即跳閘，表示該保護器起短路保護作用，電秒表顯示的時間為短路動作時間。

四川高低壓開關柜通電試驗臺 當常開觸點故障時系統報警并停止測試，關閉所有輸出。檢測常閉：當選擇檢測常閉時，輔助開關狀態接線應接到常閉觸點。當常閉觸點故障時系統報警并停止測試，關閉所有輸出。都不檢測：當選擇都不檢測時，輔助開關狀態接線可不接，懸空。檢測輔助開關功能失效 116、計數清零：按“↑”“↓”選擇“計數清零” 如圖4。再按“確定”鍵，進入圖10由于磨合次數斷電自動保存，如上次沒有磨合完，磨合次數不為零，如需從零開始磨合，需重新計數清零，當一次磨合結束后系統自動清零。 7、開始磨合：開始磨合前，需接好測試線，調整好電壓值，先按“合/分”鍵，看能否正常動作，并觀察顯示屏的狀態是否合開關狀態一致。需要儲能的斷路器，先按“儲能”鍵，保證能正常儲能。按“↑”“↓”選擇“開始磨合” 如圖4。再按“確定”鍵， ，確定設置沒有問題，選 “開始”進行磨合，如圖12。需要暫停按“確定”鍵。

四川高低壓開關柜通電試驗臺高壓斷路器磨合測試系統提供以下服務：○ 兩年免費質保。 注：人為損壞酌情處理?！? 本產品享受終生維修?！? 電話技術支持?！? 如果產品軟件有更新，一年內享受免費升級服務。▲ 在使用本產品之前請您核對您的產品裝箱清單：1、高壓斷路器磨合測試系統主機 一臺2、筆記本電腦（客戶自備 ） 一臺3、電源線 一根4、測試線（一端已焊接好） 一套5、串口電腦連接線 一根6、串口轉USB口連接線（備用） 一根備注：為了測試穩定，如電腦有RS232接口請盡可能使用電腦自帶的RS232接口。7、說明書、保修卡、合格證 一套8、高壓斷路器測試軟件（光盤或U盤） 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端都不能短路。3、合分閘輸出端不能串接電源。4、開關狀態輸入和儲能狀態輸入必須接空接點，不能外加電源。5、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器。6、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。7、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。8、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。9、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。

四川高低壓開關柜通電試驗臺使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。

四川高低壓開關柜通電試驗臺 、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，此時可順時針分別旋轉A、B、C三相調壓器手輪，監視三相可調電壓、電流表，可調輸出三相交流電流或者三相交流電壓。再按下啟動按鈕的同時電秒表開始計時，緩慢調節到所需電壓或電流，按下停止按鈕。將電秒表清零。然后按下啟動按鈕，至被試品動作，電秒表停止計時，表示此試驗完成。做完該項試驗后，將三相旋鈕分別歸零，按下停止按鈕。此時交流可調輸出接線柱無電壓或電流輸出。 注：此三相可調交流0~1000A/2V電壓輸出工作時，三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。

四川高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值） 一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出（接線柱） 二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 組8、帶計時功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意圖及線路原理圖后面板示意圖（圖一）前面板示意圖（圖二）前面板示意圖（圖四）前面板示意圖（圖五）四、功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關

四川高低壓開關柜通電試驗臺做完該項試驗后將單相直流可調輸出0~260V停止按鈕（SB9）按上，三相交流可調輸出指示燈（-HL13）滅，此時直流可調輸出0~260V接線柱無電壓輸出。注：此可調直流0~260V電壓輸出工作時，三相可調交流0~100V/10A電壓輸出、三相可調交流0~430V電壓輸出、可調直流0~300V不能同時工作。7、單相直流0~300V／１０Ａ電壓可調輸出在后接線板的接線柱（7）上按試品所需極性在“＋”“-”極接線柱上接線，將總電源開關（QF1）置于“ON” 位置，將下面板上（1）可調電壓調壓器手輪逆時針調到零位，按上單相直流可調電壓輸出0~300V按鈕（SB12），單相直流可調輸出指示燈（-HL15）亮，表示在接線柱（7）上有單相直流有電壓可輸出，此時可順時針3旋轉調壓器手輪調壓，監視單相直流可調電壓表（-PV5），可調輸出0~300V交單相直流電壓。做完該項試驗后將單相直流可調輸出0~300V停止按鈕（SB11）按上，三相交流可調輸出指示燈（-HL15）滅，此時直流可調輸出0~300V接線柱無電壓輸出。注：此可調直流0~300V電壓輸出工作時，三相可調交流0~100V/10A電壓輸出、三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。五、注意事項1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器接觸是否良好。2、長期不用時，使用前就用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5MΩ。3、輸入輸出接線應嚴格按接線板上所標示標志接線嚴禁錯接反接。連接線一定要接觸良好，設備應良好接地。4、工作和存放場所應無嚴重影響絕緣的氣體、化學性塵埃及其它爆炸性和腐蝕性介質。

四川高低壓開關柜通電試驗臺操作說明.1、手動測試部分1.1、首先把試驗臺上的手自動開關旋轉到“手動”的位置1.2、普通繼電器吸合電壓和釋放電壓測試：1）準備工作：將被測繼電器插在繼電器座上或用測試線連接正確。2）操作說明：1、根據被測件選擇直流電壓或者交流電壓檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、按下輸出控制按鈕，讓電壓輸出給被測件。4、旋轉給定旋鈕，緩慢增加電壓，觀察繼電器吸合狀態，吸合時的電壓為吸合電壓。當電壓表顯示額定電壓后，再逆時針旋轉，觀察繼電器釋放狀態。釋放時的電壓為釋放電壓。5、給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。1.3、欠壓繼電器欠壓測試：1）準備工作：將被測繼電器裝入滑軌，正確接好線。2）操作說明：1、根據被測件選擇直流電壓或者交流電壓檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、旋轉給定旋鈕，快速增加電壓至繼電器標準電壓，使欠壓繼電器處于正常工作狀態。4、旋轉給定旋鈕，緩慢降低電壓至欠壓保護值附件，待欠壓保護繼電器欠壓保護釋放后，記錄的電壓表數值即為欠壓保護值。5、測試完成后，給定旋鈕歸零，按下停止按鈕。

四川高低壓開關柜通電試驗臺 軟件的操作方法：1、接好線后雙擊計算機的控制軟件圖標 打開軟件主界面。如圖4圖42、選擇對應斷路器磨合工位的串口號打開串口，（只有在次使用時需要選擇串口并打開，以后電腦默認自動打開串口）3、根據實際斷路器磨合需要可選擇打開或關閉對應的工位，或者打開全部工位。4、選擇對應斷路器磨合工位的磨合方式，單分單合，合分 ，分合分。5、設置好對應斷路器磨合工位的時間間隔，設置范圍為0.1s — 25.5s。設置間隔時間時要考慮儲能時間的長短。6、設置電源輸出時間，設置范圍為0.1s — 25.5s。設置時應大于開關的合分閘時間，彈簧機構一般設置為0.3s-1s，如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。如果設置過短，可能會出現斷路器拒分拒合現象。7、設置好對應斷路器磨合工位需要磨合的次數，為65535次。8、點擊運行開始磨合測試。磨合過程中可以暫停磨合，暫停磨合按暫停鍵，按暫停鍵磨合次數不清零，再磨合時點運行鍵會從上次磨合的次數開始計數；磨合過程中可以磨合，結束磨合時按停止鍵，按停止鍵時磨合次數自動清零，再次點運行鍵啟動磨合時計數從零開始。9、當出現拒合、拒分、誤合、誤分、磨合結束時，系統自動切斷電源輸出，同時軟件提示。

四川高低壓開關柜通電試驗臺 漏電保護調試：（以JDB-225；660V為例）在測試臺工作電壓41.4及30.6伏二種情況下，在測試保護器上的接線柱33和9之間接上可調電阻，阻值由大（27K）至?。?7K）逐漸變化，直至不能啟動為 止，記錄此時阻值即為漏電閉鎖電阻R閉。5：缺相保護測試：對于單相保護器，如JDB-80、DZB-1等在正常啟動后，將電流調壓器調零（相當于缺相），保護器能夠自動跳閘，表示缺相保護完好。對于JDB225，80A為例，中間B相缺相，（即用導線將B相連結短路），將電流調至1.05倍（84A）并將電秒表清零，開始計時，小于2S跳閘表示缺相功能完好。6：測試熱繼電器將熱繼電器的進線端和出線端互相串聯或單相輪流接于大電流發生器接線柱上將常閉觸點根測試臺上的電路組合接好，按下啟動按鈕，調整輸出電流，即可作額定電流或過載電流試驗，熱繼電器動作后能自動跳閘并計時。7：熔斷器測試：這是破壞性試驗，只能用于抽檢，將熔斷器兩端接于大電流接線柱上，可作額定電流或過載電流試驗六：真空接觸器三相同步試驗方法1：按圖接好真空接觸器連接線2：將0-400V信號調整到和真空接觸器線圈電壓相符，按下三相計時按鈕，大概2-10S，看電秒表三相數值是否一致，三相時間不能相差3％即可七：0-1200V1：按下面板1200V控制，調整水平面板上調壓器，即可調整0-1200V輸出，接線端子在控制柜后面，“UA、UB、UC、O”八：電阻調整方法0-145K電阻調整，左邊是0-10-20……90K 調整，中間是0-5K-10-15K……45K右邊是0-1K-2K……9K調整；假如需要35K電阻，那么先將左邊選擇開關撥至30K，中間選擇開關撥至5K，右邊選擇2K將電阻輸出開關撥至“投”電阻輸出即為“37K”

四川高低壓開關柜通電試驗臺 概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值）一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 一組4、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出（接線柱）二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 一組8、帶計時功能9、外形尺寸：550＊750＊800mm功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關

四川高低壓開關柜通電試驗臺感謝您選擇了本公司的產品，本公司提供品質優良的產品，而且將提供可靠的售后服務。為確保使用人員之人身及儀器的完好性，在使用儀器前請充分閱讀此操作手冊，確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準，構造，操作規范，保養?？赡芄收系那樾渭芭懦椒ǎ姎鈭D等內容。在本手冊中如有提及之各種“試驗規定”，“標準”時均只作參考用?！け静僮魇謨圆荒茏鳛橄虮竟咎岢鋈魏我笠罁け静僮魇謨缘慕忉寵嘣诒竟?。品名 繼電器接觸器性能試驗機型號 生產日期 制造廠商 【二】上的注意上的記號:在本手冊中關于上的注意事項以及使用儀器時有下列重要的各顯示事項為了防止意外事故及危險請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目表示如不遵照操作者有可能受傷害。警告:此顯示的項目表示如不遵照有可能損壞儀器。注意:此顯示的項目表示為有可能影響測試結果和質量?！救扛攀霰驹O備能對繼電器觸點進行交流或直流通電與斷電的性能測試 能測試繼電器的線圈電阻、觸點接觸電阻、觸點與線圈的絕緣電阻等。適用于繼電器生產廠家和電器檢測所、繼電器使用單位對繼電器進行性能測試。本測試機采用觸摸屏和可編程控制器PLC控制，除產品裝夾、參數設置為人工操作外，其余的動作、通/斷電計數、觸點粘結等現象和斷判均自動進行，自動測試繼電器的線圈電阻、觸點接觸電阻、觸點與線圈的絕緣電阻與觸點的壽命測試。本機設計合理，使用方便，操作簡單，性能可靠，外型美觀。

四川高低壓開關柜通電試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務： 兩年免費質保。注：人為損壞酌情處理。 本產品享受終生維修。 電話技術支持。 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。7、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。
