四川絕緣油介電強度試驗儀注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：

高壓電纜介質損耗測試儀良心廠家 <四川>天正華意電氣設備有限公司

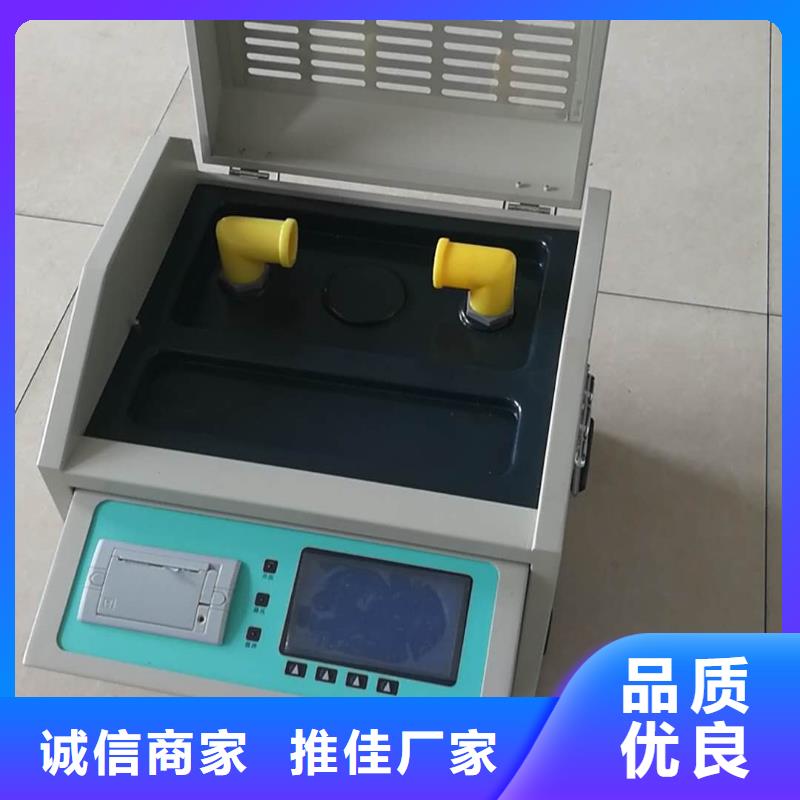

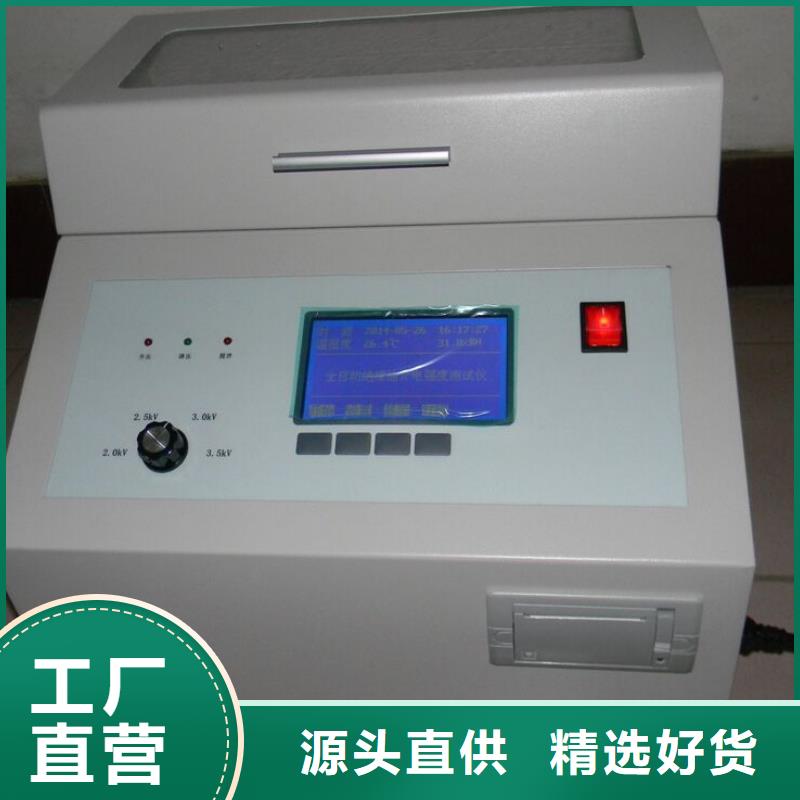

四川絕緣油介電強度試驗儀 特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg四、使用條件 環境溫度 0～40℃2. 相對濕度 ≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志

四川絕緣油介電強度試驗儀例如分壓器濾定點一和二的設定分別為0V-＞0kv，10v-＞10kv如圖8所示，此時高壓輸出為49.9kv時，儀器測量的低壓臂矢量合成電壓為29.77V，分壓器B高壓為24.95kv，低壓臂測量電壓為30.3V，則記錄完成后應在濾定點1欄填寫0-＞0，第二欄填寫2.977-＞49.9，濾定點二欄填寫0-＞0，第二欄填寫3.03-＞24.95，填寫以后如圖9所示，完成通道濾定后，儀器顯示的電壓值為接入該分壓器的實測高壓值。通道率定項目在出廠時已經被固化，如果需要更換分壓器請與供應商聯系進行再次率定3.4 數據保存與讀取試驗完成后儀器會提示用戶是否保存當前的試驗數據，點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至計算機，保存的文件名稱格式為“××年××月××日××時××分××秒 絕緣油檢測試驗”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊軟件主界面的讀取按鈕會出文件選擇對話框，選擇要讀取的歷史試驗文件，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以刪除存儲器中所存儲的歷史試驗文件。3.5 生成試驗報告圖10 試驗結果展示界面試驗完成后，試驗結果以圖10的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同，生成試驗的試驗報告格式如圖11所示。WORD格式的試驗報告默認保存路徑是“D:\\workdata\\word\\”，儀器運行時計算機的D盤必須要有”D:\\workdata”文件夾，該文件夾下保存了儀器的運行參數。

<四川>天正華意電氣設備有限公司 高壓電纜介質損耗測試儀良心廠家 <四川>天正華意電氣設備有限公司

四川絕緣油介電強度試驗儀儀器上面的按鈕所在欄目為儀器操作工具欄在儀器操作工具欄可以選擇新建試驗，保存數據，讀取數據，設置儀器參數，設定儀器通道配置，示波器設置，導出數據，查看系統幫助等操作。試驗項目選擇欄在圖4中，儀器操作工具欄的下方藍色區域為試驗項目選擇欄，用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式，點擊工具欄的新建試驗將會出現試驗項目選擇欄3 工作狀態顯示欄試驗項目選擇欄的下方藍色區域為工作狀態顯示欄，此處會顯示的信息包括，儀器運行狀態，當前試驗項目，當前系統時間等信息。 示波器進入選擇的試驗項目后，試驗項目選擇欄會消失出現如圖5所示的錄波器，當試驗運行時，錄波器顯示當前的實時曲線，試驗停止后，示波器顯示擊穿瞬間的電壓曲線，并提供曲線分析功能，用戶可以通過“工具尺”定位曲線某一點的信息，也可以縮放查看曲線的局部信 試驗參數顯示欄在工作狀態顯示欄左下方為試驗參數顯示欄，在選擇試驗后，此欄會顯示當前試驗的參數配置，點擊設置參數可以改變當前的試驗參數配置試驗操作欄在工作狀態顯示欄右下方為試驗操作欄，此處可以控制試驗的開始，停止和數據、曲線結果顯示轉換。第三章 儀器軟件操作在TH-100型絕緣油介電強度測試儀校驗裝置的附件光盤中有一個儀器設置儀器設置儀器設置選項用于設置試驗單位，試驗人員，試驗地點等信息。所有這些設置信息會被自動加入到試驗報告中，在軟件操作主界面中點擊“儀器設置按鈕”儀器設置對話框。設置參數后重啟軟件，所有的設置信息都會被自動保存，下次再次啟動軟件時系統時會維持上次修改的運行參數，儀器設置的所有參數不影響試驗流程控制和結果參數計算，所有這些參數只與word試驗報告的顯示有關。儀器設置界面中的參數含義為：1 測試儀信息：當前的試驗地點，試驗人員，試驗單位，儀器編號，試驗編號，試驗報告頁腳/頁眉內容，這些信息都會被反應在自動生成的試驗報告中，便于儀器自動生成規范的試驗報告2 時間設置：點擊“時間設置”按鈕可以設置系統的當前時間信息。3 虛擬鍵盤：如果儀器啟動后右上角沒有橙黃色的方形圖標，則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤，虛擬鍵盤的功能和實際鍵盤完全一致（僅對嵌入式主機版本的軟件有效）4 軟件升級接口，是儀器的應用軟件自動升級接口，儀器供應商會根據使用過程中用戶的反饋發布新的儀器軟件升級包，用戶可以從供應商處獲得軟件升級包。

四川絕緣油介電強度試驗儀機箱及面板部件說明電氣絕緣油腐蝕性硫測定儀是以SH/T0804標準設計、制造的；適用于檢測電力設備用礦物絕緣油中影響電氣設備運行的腐蝕性硫的試驗方法。產品型號SH0804產品名稱電氣絕緣油腐蝕性硫測定儀生產廠家青島天正華意電氣設備有限公司檢測項目檢測電力設備用礦物絕緣油中影響電氣設備運行的腐蝕性硫符合標準 SH/T0804和SH/T0304 單孔簡單技術特點或參數微電腦溫控，采用PT100傳感器性能特點1.?儀器表面采用靜電噴塑處理，防腐蝕，易清潔2.?不銹鋼加熱箱，有透明觀察窗，方便操作，頂部有插溫度計的孔，循環鼓方式3.?微電腦溫控，采用PT100傳感器，PID數顯 ，控溫精度高4.?數顯計時器，精度每小時偏差不大于2分鐘記錄試驗時間，帶時間報警器技術參數1.?執行標準：SH/T0804和SH/T0304 單孔2.?工作溫度：常溫～200℃3.?控溫精度：±1℃4. 溫度分辨率：±0.1℃5. 升溫速率：1.0～3.0℃/min6. 定時范圍：1～9999min 7.?控溫方式：微電腦溫控，采用PT100傳感器，PID數顯8.?計時方式：數顯計時器，精度每小時偏差不大于2分鐘記錄試驗時間，帶時間報警器9.?標準銀試片：冷軋制成，20×40×0.5mm，純度99.99 ?10.?儀器表面采用靜電噴塑處理，防腐蝕，易清潔11.?工作電源：AC220V ?50Hz12.?功率：?1.5KW

高壓電纜介質損耗測試儀良心廠家 <四川>天正華意電氣設備有限公司

四川絕緣油介電強度試驗儀注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示檢查油杯內是否有污物；5. 打印不出紙檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：（1）按下打印機前蓋板上的圓形按鈕；（2）將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。

四川絕緣油介電強度試驗儀主菜單頁：該頁供用戶選擇操作項目可供選擇的項目有“設定溫度”、“微調溫度”、“設置油號”、“主機控制”、“修改時鐘”等項目。要從主菜單頁轉入首頁看控溫值，可按“確認鍵”進入首頁。主菜單操作如下：主 菜 單設定溫度 090 確認微調溫度 確認預置油號 25 確認主機控制 確認2006年01月08日 11: 58行為“設定溫度”，移動光標到溫度數據處，按上下鍵可修改設定溫度，修改完畢，移光標到確認處，按確認鍵，數據存入內存，下次開機設定溫度仍為此值。第二行為“微調溫度”，控制溫度穩定后，屏幕顯示的溫度與實際溫度有誤差時，在此調節。首先移動光標到微調數據處，如果屏幕顯示的溫度低于實際溫度時應進行正微調，即按上移鍵，顯示“＋”號，同時微調值由零開始增加，但正微調值不超過＋3.0℃；如果屏幕顯示的溫度高于實際溫度時應進行負微調，即按下移鍵，顯示“-”號，同時微調值由零開始增加，但負微調值不超過-3.0℃當微調值到達期望值后釋放上移（或下移鍵），移光標到確認處，按確認鍵，微調完畢。第三行為“預置油號”，在此設定試樣油號。第四行為“主機控制”選擇，是用戶選擇了網絡通訊，安裝了軟件和接收器的，可以把光標移到“主機控制”項對應的“確認”上，按一下“確認”鍵，頁面轉為此頁面。即進入“主機控制” 頁面，此頁面接收化驗室計算機信息，并將試驗結果送回計算機。

四川絕緣油介電強度試驗儀注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示檢查油杯內是否有污物；5. 打印不出紙檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：（1）按下打印機前蓋板上的圓形按鈕；（2）將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。

<四川>天正華意電氣設備有限公司 高壓電纜介質損耗測試儀良心廠家

四川絕緣油介電強度試驗儀按下打印機前蓋板上的圓形按鈕將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干； 保修卡 1張11. 合格證 1張十一、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正?；蛴泄收铣霈F，請您速與我公司聯系，以便為您安排便捷有效的處理方案。
