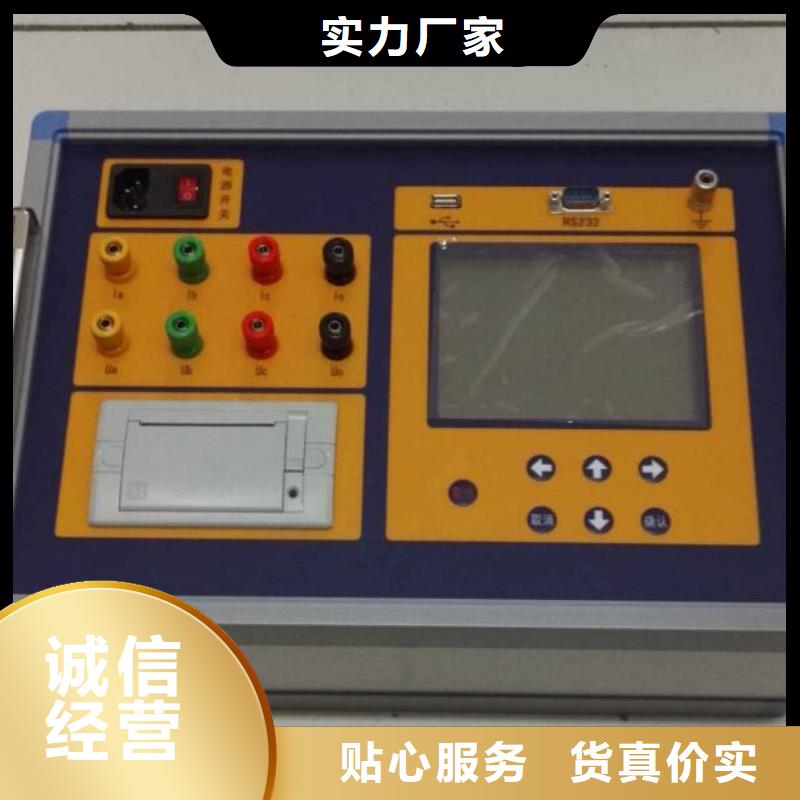

深圳全自動電容電橋測試儀 源頭廠家

深圳電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

深圳電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

深圳電容電流測試儀參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。如果想查詢已存儲的記錄，可在主菜單下選擇查詢記錄，按確認鍵進入顯示如下：圖16按↑ ↓鍵查詢所需記錄，按打印鍵可打印當前記錄，如果要?jiǎng)h除記錄，可按F2鍵進行刪除，刪除完成后所有記錄均清零。按返回鍵或復位鍵可返回主菜單。測試數據中各符號的含義：⑴、I：被測電容（抗）器的電流有效值，單位為A（安培）；⑵、U：被測電容（抗）器的電壓有效值，單位為V（伏特）;⑶、P：被測電容（抗）器的有功功率有效值，單位為W（瓦）；⑷、F：輸出電源的當前頻率，單位為Hz（赫茲）；⑸、Rc：被測電容器的容抗，單位為Ω（歐姆）；⑹、Rl：被測電抗器的感抗，單位為Ω（歐姆）；⑺、Rz：被測試品的阻抗，單位為Ω（歐姆）；⑻、C:被測試電容器的電容值，單位為uF(微法);⑼、Cab：被測三相電容器的AB相電容值，單位為uF（微法）；⑽、Cbc：被測三相電容器的BC相電容值，單位為uF（微法）；⑾、Cca：被測三相電容器的CA相電容值，單位為uF（微法）；⑿、Ca：被測三相電容器的A相電容值，單位為uF（微法）；⒀、Cb：被測三相電容器的B相電容值，單位為uF（微法）；⒁、Cc：被測三相電容器的C相電容值，單位為uF（微法）；⒂、Cz：被測三相電容器總的電容值，單位為uF（微法）；⒃、L：被測電抗器的當前測量電感值，單位為H（亨）；⒄、Ф：被測試品的電壓與電流之間的相位角，單位為 o（度）

深圳電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

深圳電容電流測試儀測試完成，按停止鍵停止測試，分析打印并存儲數據；并聯電容測量已停止?fàn)顟B(tài)：【啟動】 電源預檢、加壓?jiǎn)?dòng)并進行計算測量；在電源已經啟動的狀態下為保證電源及時停止，故除暫停、停止、編號按鍵外其他按鍵無效；圖10 并聯電容暫停及停止并聯電容測量啟動狀態：【停止】 停止源的輸出、本組測試結束；請存儲數據并更換相別或組別；【暫停】 停止源的輸出、更換電流鉗測試點、并保留預檢結果及加壓值；圖11 并聯電容電源繼續并聯電容測量暫停狀態：【繼續】 不經過電源預檢、直接按照暫停前的加壓值施加相同的電壓值；并聯電容已停止?fàn)顟B(tài)或暫停狀態：觸摸組別及相別的藍色區域可修改組別及相別，無論相別為A、B、C 均采用A、N輸出；【數據】 記錄電容測試過程中的原始電壓、電流、頻率及相位數據，按數據鍵進入原始數據查看界面；編號AlL為總的電壓、電流、相位及電容信息，各數字編號代表分支的電壓、電流、相位及電容信息；【存儲】 存儲該組測量原始數據及測量結果；【打印】 打印該組測量數據及測量結果；【幫助】 界面信息的操作提示及接線示意；在所有的操作模式的電源停止或暫停狀態下，均可以通過觸摸【幫助】按鍵閱讀操作提示及接線提示；在所有的電源啟動狀態下均有紅色字體的電源提示，用于提示當前操作及當前測量狀態；在所有的操作模式下均具備彈窗提醒功能：如果負載與所選模式不匹配（例如：感性負載，選擇了電容測量），彈窗提示“角度異常 請確認類別與被試品一致”；如果電源未啟動或?qū)嶋H加壓量與系統加壓量不一致，彈窗提示“數據可能存在異常 請管制測試結果的有效性”；如果電源過流，彈窗提示“過流保護 請檢查負載”；如果測試數據已存儲，彈窗提示“數據已存儲”；

深圳電容電流測試儀防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。重要提示：1 使用前，保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量?jī)x只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

深圳電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。

深圳電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

深圳電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。
