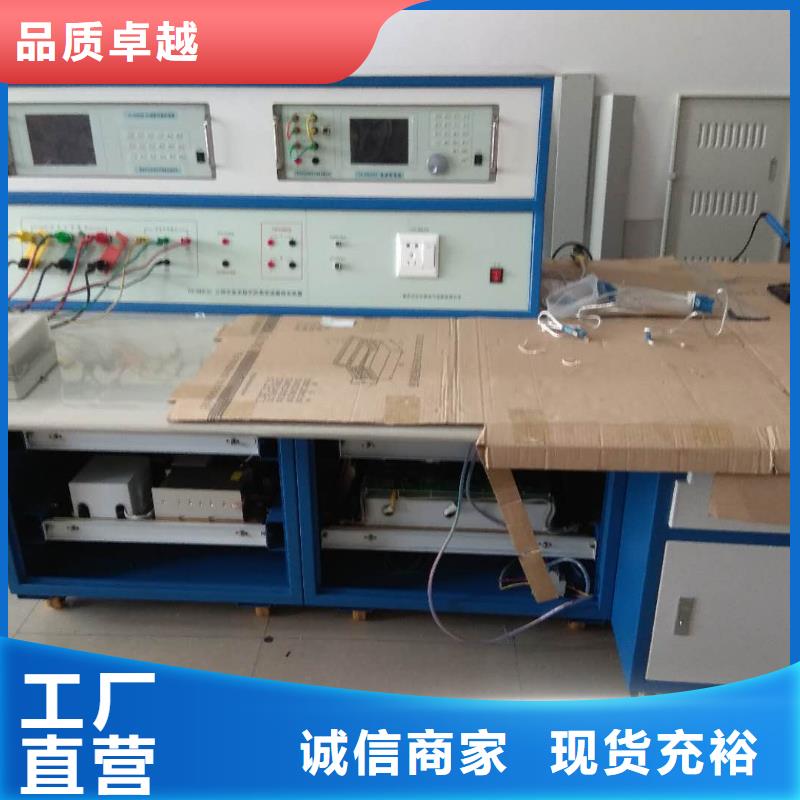

深圳三相標準功率源 交流儀表半自動檢測在儀表校驗子菜單（圖8）中按“1”后，顯示如圖9。圖的上半部分用于輸入被檢儀表的額定值、上限值（上限值是指超過額定值的校驗點。不校或沒有上限值這一校驗點時，該欄全輸“0”）、一次值（沒有變比時，該欄全輸“0”）、二次值、計量單位、等級和均勻校驗點數。下半部分用于選擇被檢儀表的表類(分為指示和數顯兩種)和表型。進入校驗界面光標默認在表型選擇位置，按“1～5”鍵選擇所校儀表的表型(分為交流電壓、交流電流、直流電壓、直流電流和頻率表)，在表型選擇位置左方顯示的“～U”表示當前被校儀表類型為交流電壓表。再按“▲”、“▼”鍵移動光標至上半部分輸入各種信息，按“?”鍵選擇被校儀表單位（注意：若輸入額定值小于、等于4V（4000mV）時，裝置自動在200mV～4000mV量程范圍內切換，并且電量從mV輸出端輸出；若輸入額定值大于4V（4000mV）時，裝置自動在20V～1000V量程范圍內切換，并且電量從V輸出端輸出；若輸入額定值小于、等于40 mA（40000 uA、0.04A）時，裝置自動在2mA～40mA量程范圍內切換，并且電量從uA、mA輸出端輸出。若輸入額定值大于40mA（40000uA、0.04A）時，裝置自動在0.2A～20A量程范圍內切換，并且電量從A輸出端輸出。由于交直流大小電壓、電流分不同的輸出端，因此請注意接線）。交流電流表、直流電壓表、直流電流表的校驗操作方法與交流電壓表類似。例如校驗一塊0.5級10kV/100V額定電壓為10kV；5分格的指示交流電壓表。具體操作分輸入儀表參數信息、校驗、存儲。

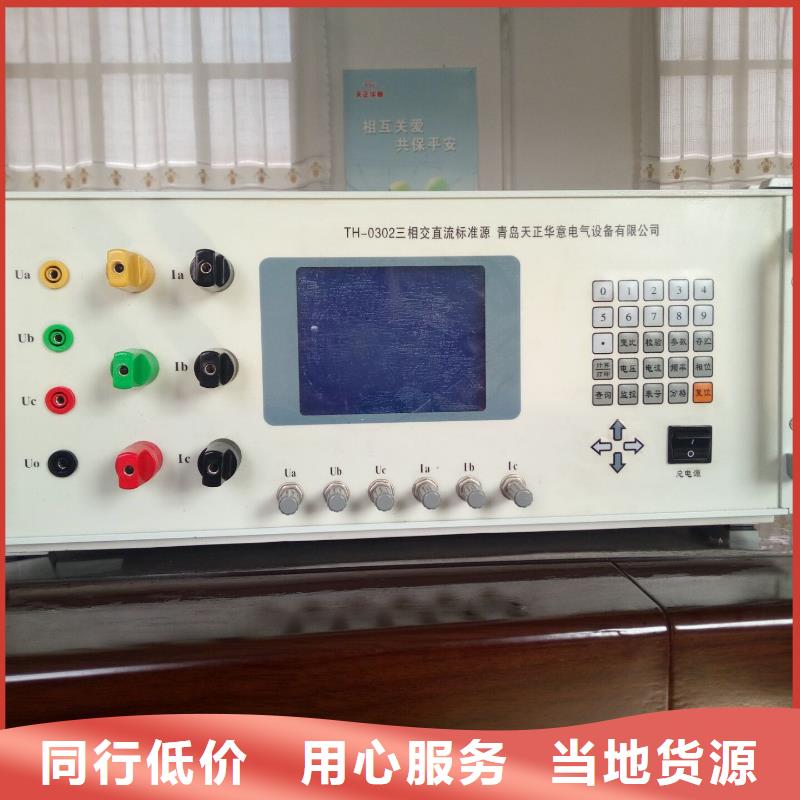

深圳三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

深圳三相標準功率源 電能測量在主菜單中按“4”鍵進入圖5界面。將被檢電能表脈沖輸出接至表的電能脈沖輸入端，按“▼”鍵移動光標到相應設置欄，輸入正確的校驗圈數、被檢表常數、標準偏差次數、脈沖預置數（指本表單相額定功率對應的高頻脈沖頻率，700000Hz），按“OK”鍵開始測量被檢電能表誤差，剩余圈數欄開始倒計數，計數為零時顯示該次測得的誤差值，然后校驗圈數值重置剩余圈數欄，開始下一次的測量。各設置欄參數默認如下：“校驗圈數”為2（范圍1-9999）；“檢表常數”為14400（范圍1-999999）；“脈沖預置”為20000Hz（標準脈沖常數在100V/5A時為0，對應關系詳見附錄1）；“偏差次數”為5（范圍5-10）。表內可保存9個被檢表常數根據操作提示框按“▲”鍵選擇常數，按“▼”鍵保存已輸入或修改后的常數。默認可選的常數為：600 1200 2400 3600 7200 14400 36000 72000 144000。 標準脈沖輸出接口輸出高頻脈沖，供電能表校驗裝置讀取，標準脈沖頻率可在“脈沖預置”框中預置。測試標準偏差時按“▼”鍵移動光標到“偏差次數”欄，按“OK”鍵開始測量，累計按“OK”鍵次數達“偏差次數”欄中設定的次數后即可顯示出被測標準偏差值。按“SEL”鍵循環切換顯示有功功率和無功功率。

深圳三相標準功率源 操作說明注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 進行電表檢定前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不要短路，電流輸出不要開路。＊ 若要改變電壓或電流量程，先降電壓或電流為零。＊ 由于交直流大小電壓、電流分不同的輸出端，因此校表時請注意接線。＊ 校驗交直流mV表必須使用專用五芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 校驗交直流uA、mA和電阻表必須使用專用兩芯屏蔽測試線（裝置送上級部門檢測時，此線必須攜帶）。校驗交流mA表時，為增強抗干擾能力，請將交流mA輸出低端與裝置外殼相連。＊ 點頻方波輸出必須使用專用兩芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 外接數字式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接正、負接負，不要接反。＊ 外接指針式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接負、負接正，不要接錯。＊ 在使用電子電阻箱時，測試電流不得超過各量程允許輸入電流值（見附錄）。個別進口標準表對電子電阻箱各量程進行檢測時，會超過允許輸入電流值，測量不準確。建議使用惠普的HP-34401A型表進行電阻檢測。＊ 如遇裝置工作時發出持續蜂鳴聲，或幅值升不起來，須關機檢查。＊ 關機的順序是先按“清零”鍵再撳電源開關。5．1 各按鍵及旋轉編碼器的作用“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。

深圳三相標準功率源 功率校準功率校準在校準完交流電壓、交流電流后進行。以A相電壓100V檔、電流5A檔為例，按“SEL”鍵選擇被校準電量為功率，如圖12。按“▼”鍵使電流檔位框凸起，按“?”、“?”鍵選擇檔位至5A，電流檔位框內顯示“5”。再按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。把功率源的電壓和電流接入本表及更高等級的標準功率表，升三相電壓和電流至100V和5A，將功率源的電流對電壓相角設為60o，此時兩塊表的功率讀數約為250W（誤差不大于±10％），在“測量值”欄下顯示出Pa、Pb、Pc的實測值。將光標移至Pa位置，在“標準值”欄下的Pa框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，此時表示Pa 100V/ 5A檔已校準。同理移動光標至Pb、Pc位置，按上述步驟實現電流檔位（A）： 0.1 電壓檔位（V）： 100 OK: 校準確認 0-9：輸入標準值 圖13 5.7.3電壓相位校準指三相電壓間相位角（Uca、Uab、Ubc）的校準，如圖13。以100V檔Uc–Ua相角校準為例，按“SEL”鍵選擇被校電量為相位，在Ua、Ub、Uc輸入端并聯輸入同一電壓，按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，升電壓至附近，“測量值”欄下顯示∠Uca、∠Uab、∠Ubc相角。移動光標至標準值欄對應∠Uca處，按“OK“鍵，屏幕左邊出現“OK”約一秒后消失，表示Uca 100V檔已校準。同理可完成Uab100V檔、Ubc100V檔及其他檔位的校準。5.7.4直流校準直流校準指本表內所有直流測量（包括大直流測量和變送器輸出小直流的測量）的校準。 直流校準分為零位校準和滿度校準，先零位校準再滿度校準。滿度校準與交流電壓校準方法一致。零位校準只在直流電壓和直流電流狀態有效。

深圳三相標準功率源 軟件校準利用外部更高標準可對本表進行校準，僅限于生產者或更高計量機構不開蓋調機或校準。在主菜單中按“5”鍵進入圖12界面。輸入正確7位密碼按兩次“OK”鍵進入校準狀態。如需修改密碼，則在剛進入圖12界面時直接按“▼”鍵一次，根據屏幕提示輸入原密碼和新密碼，每輸入一次密碼需按“OK”鍵確認（提示框出現“OK” 約一秒后消失）。 按“SEL”鍵循環選擇被校準電量，循環依次為“交流電壓”、“交流電流”、“功率”、“電壓角度”、“直流電壓”、“直流電流”。輸入密碼： 修改密碼：圖10校 準標 準 值 測 量 值 交流電壓電流校準以校準交流電壓100V檔為例，按“SEL”鍵選擇被校準電量為電壓，如圖11。按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。將電壓源同時接至本表和更高等級的標準表，升三相電壓至100V（誤差不大于±10％），在“測量值”欄下顯示出Ua、Ub、Uc的實測值。按“▲”、“▼”鍵將光標移至Ua位置，在“標準值”欄下的Ua框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，表示Ua 100V檔已校準。同理移動光標至Ub、Uc位置，按上述步驟實現Ub 100V檔、Uc 100V檔及其他檔位的校準。交流電流校準方式與交流電壓相同。

深圳三相標準功率源 操作說明注意事項： 裝置電源線的地線端或裝置后板的 大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。 進行檢定前，通電預熱至少20分鐘，關機后30秒后再開機。＊ 非專業人士切勿自行進行軟件校準，非授權時勿打開機蓋。＊ 避免測量通道受沖擊損壞，不能在本表的交流接線端上輸入直流。 主菜單開機后進入主菜單界面，如圖1所示。本表操作功能分為六大部分，分別為“交流測量 直流測量相頻測量”、“電能測量”、“軟件校準”、“其他測量（失真度、穩定度、諧波顯示） 直接按相應數字鍵進入相應子菜單。本表在下述情況會出現聲光報警提示：1． 自動量程時，被測量超出測量范圍。2． 手動量程時，被測量超出當前檔位值的120％。1：交流測量 ：直流測量3：相頻測量 4：電能測量5：軟件校準 其他測量圖1 交流測量在主菜單中按“1”鍵進入圖2界面，可進行交流電壓、電流、功率（有功和無功、）、頻率、功率因數、相位的測量。屏幕下方銀白色長條框在各界面中均為操作提示框。按“SEL”鍵循環切換測量方式，依次為：“三相四線有功”、“三相四線無功”、“三相三線有功”、“三相三線無功”、“三相四線有功”，界面上會有相應顯示。

深圳三相標準功率源 該表只做需要檢測的分格點（如4kV、6kV、10kV）及變差校驗。輸入上述參數后按“OK”鍵裝置自動進入分格點，電壓自動升至差分格點標準值的5％(指額定值的5％)位置，即1.5kV處，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（即第二個分格點4kV）上，進行所選分格點的校驗，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（4kV）上升誤差；此時裝置自動進入下一個分格的校驗，光標自動移到第三分格點位置上，電壓自動升至差第三分格點標準值的5％（即5.5kV）位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（6kV）上升誤差，此時裝置自動進入下一個分格的校驗，光標自動移到第四分格點位置上，電壓自動升至差第四分格點標準值的5％（即7.5kV）位置，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（第五個分格點10kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（10kV）上升誤差，接著裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點（10kV）下降誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二個分格點位置上，電壓自動降至高于倒數第二個分格點標準值的5％（即8.5kV）位置，此時校驗員按“▲”鍵移動光標至所要校驗的第三個分格點（6kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

深圳三相標準功率源單相標準功率源采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器及觸摸屏、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門及現場使用。它具有以下特點： 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。 內嵌高等級標準電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定電壓電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作電流、功率因數試驗點豐富，便于配置各種校表方案 數據存儲量大，可以很方便查詢到校驗數據。 帶有RS232串口，便于計算機控制及升級軟件。
