深圳高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請?jiān)谕槐稊?shù)額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線。“儀器數據”、“顯示數據”、“上傳所有數據”不經常使用。“儀器數據”為儀器存儲器中的試驗數據。“顯示數據”為試驗界面中的數據。“上傳所有數據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中。“上傳所有數據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。

深圳高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，

深圳高低壓開關柜通電試驗臺設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。注意事項1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器接觸是否良好。2、長期不用時，使用前就用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5MΩ。3、輸入輸出接線應嚴格按接線板上所標示標志接線嚴禁錯接反接。連接線一定要接觸良好，設備應良好接地。4、工作和存放場所應無嚴重影響絕緣的氣體、化學性塵埃及其它爆炸性和腐蝕性介質。

深圳高低壓開關柜通電試驗臺指示燈： ①電源指示燈 模擬斷路器上電后，電源指示燈亮，說明系統電源正常 ②運行指示燈 模擬斷路器上電后，運行指示燈亮。說明系統運行正常。 ③狀態指示燈 該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈 模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 ⑤合閘指示燈 模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 2．操作方法 本裝置 和繼電保護測試裝置配合使用。 （1）具體操作方法如下： ①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。 ②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。 ③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。 ④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。 ⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。 （2）單路應用接線圖上例接線為繼電保護測儀與模擬斷路器單路配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。 雙路使用說明 Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。

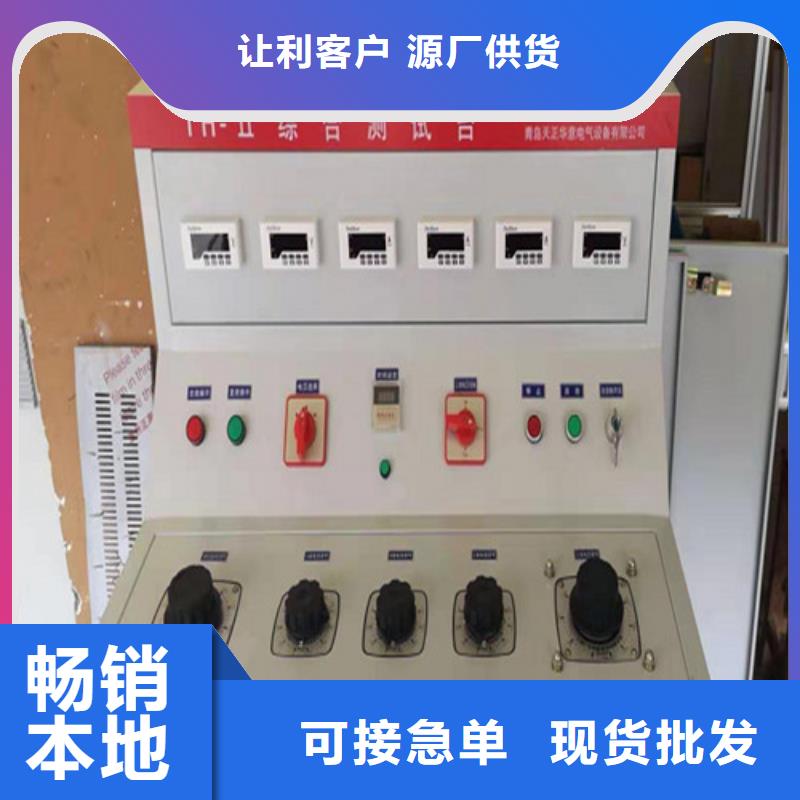

深圳高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺 (1000A)用戶使用手冊青島天正華意電氣設備用限公司目錄一、概述主要技術參數使用方法 3四、注意事項 4一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因?yàn)橐淮卧O(shè)備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相四線交流電壓直接輸出；2、三相交流0~450V（相間780V）電壓可調輸出；3、三相交流電壓固定(380V)輸出；

深圳高低壓開關柜通電試驗臺如 輸入數字有誤，按 DEL 刪除即可。5.2 后面板介紹名稱 說明電流校準端口 輸入電流，用于對 LD-300 電流校準使用。Q 時間校準輸出端 輸出脈沖，用于對 LD-300 時間校準使用。5.3 分?jǐn)鄷r(shí)間及剩余動作電流的校準要執行漏電開關測試儀分?jǐn)鄷r(shí)間及剩余動作電流的校準：1.將被校準漏電開關測試儀與校準裝置連接，打開校準裝置和被校準漏電開 關測試儀。2.按 功能鍵，將校準裝置切換到分?jǐn)鄷r(shí)間測試模式。3.設置動作電流。設置動作電流與被校漏電開關測試儀一致（實際使用過程 中，由于被校準漏電開關測試儀的動作電流值誤差較大，因此，可以將校準裝置 的動作電流值設置的稍微小一些，在 80％I△n～I(xiàn)△n 之間。如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍小一些的電流值）。設置動作電流值，按 -“數字鍵”- ，若需更改設置則按 。 如設置動作電流為 30mA，按，再按數字鍵“3”和“0”，再按 鍵確定。4.設置電流因子。設置校準裝置的電流因子與被校漏電開關測試儀一致。按，屏幕顯示如下圖，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五種電流因子供選擇，按相應的數字鍵選擇電流因子，再按 鍵。如設 置電流因子為 0.5＊I，則按數字鍵“1” 再按 ENT 鍵，屏幕上的值自動顯示 為“0.5＊?jiǎng)幼麟娏鳌钡闹担ㄈ鐒?dòng)作電流值為 30mA，則值顯示為 15mA）。5.設置分?jǐn)鄷r(shí)間。根據 JJF1283-2011 的要求，分?jǐn)鄷r(shí)間校準點為 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每點測量一次，分?jǐn)鄷r(shí)間選擇（0.9～0.95）T（T 為漏電開關測試儀分?jǐn)鄷r(shí)間值），且 1×I△n 不必超過 5s，5×I△n不必超過 500ms。

深圳高低壓開關柜通電試驗臺雙跳圈模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因?yàn)椴捎眯滦偷膯纹瑱C(jī)采用程序控制，從而了整機的精度，是測試?yán)^電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試?yán)^電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。 本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。 跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性， 限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

深圳高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過500，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。

深圳高低壓開關柜通電試驗臺設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。注意事項1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器接觸是否良好。2、長期不用時，使用前就用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5MΩ。3、輸入輸出接線應嚴格按接線板上所標示標志接線嚴禁錯接反接。連接線一定要接觸良好，設備應良好接地。4、工作和存放場所應無嚴重影響絕緣的氣體、化學性塵埃及其它爆炸性和腐蝕性介質。

深圳高低壓開關柜通電試驗臺可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。 輔助觸點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，輔助觸點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有一對常開及常閉接點。接點輸出的動作狀態與對應的跳合閘狀態對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。 6、雙路試驗接線圖3 模擬斷路器與保護測試儀 配合進行保護裝置整組傳動試驗系統接線圖 模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，另一路不接。 在保護裝置的測試過程中，模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。

深圳高低壓開關柜通電試驗臺技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—1000A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。
