深圳真空度開關測試儀復位鍵：用于測量完后的整機復位。按【復位鍵】，儀器回到初始狀態。如測量時選擇錯誤，可隨時按【復位鍵】，重新選擇。13、打印機：用于打印測試的數據。S/L鍵為進退紙鍵；POW為電源指示燈。打印紙用完后，按住上蓋的兩邊卡扣，打開上蓋，拿出紙卷，裝入新紙。14、接大地：用于與大地相接。以減少靜電影響。第六章 操作說明1、接線說明讓滅孤室兩觸頭處于分開狀態，然后繞上磁控電圈，再把磁控線圈的兩個插頭插到磁控電流輸出的兩個紅黑插頭上。另外，高壓線與離子線分別接在真空泡的兩個觸頭上（動、觸頭不分）。2、按鍵說明面板上所有的按鍵，若其上的小指示燈亮則表示按鍵有效，反之，則無效。若該鍵有效時，再按該鍵，則指示燈滅，該鍵處于無效狀態。3、測試步驟方法3.1開機檢查接線正確后，方可開機。將儀器面板上的電源開關鍵按向“開”位置，數碼顯示屏的首位即出現“P”字，經校驗(3.2步驟)正常后 說明儀器運行正常，預熱5分鐘后便可進行測量.3.2儀器檢查執行該功能，校驗儀器及自檢功能。順序按【選擇鍵】、【校驗鍵】、【測量鍵】，使其有效。使用上下鍵調節檢查參數（管型顯示處）3.2.1選擇參數1～3采樣放大器檢查：調至1時，顯示值均0.000---9.000×10-6之間；調至2時，顯示值均0.000---9.000×10-5之間；調至3時，顯示值均0.000---9.000×10-4之間；3.2.2選擇參數4充電控制檢查：調至4時，充電回路接通，終將電容電壓控制在350V。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多

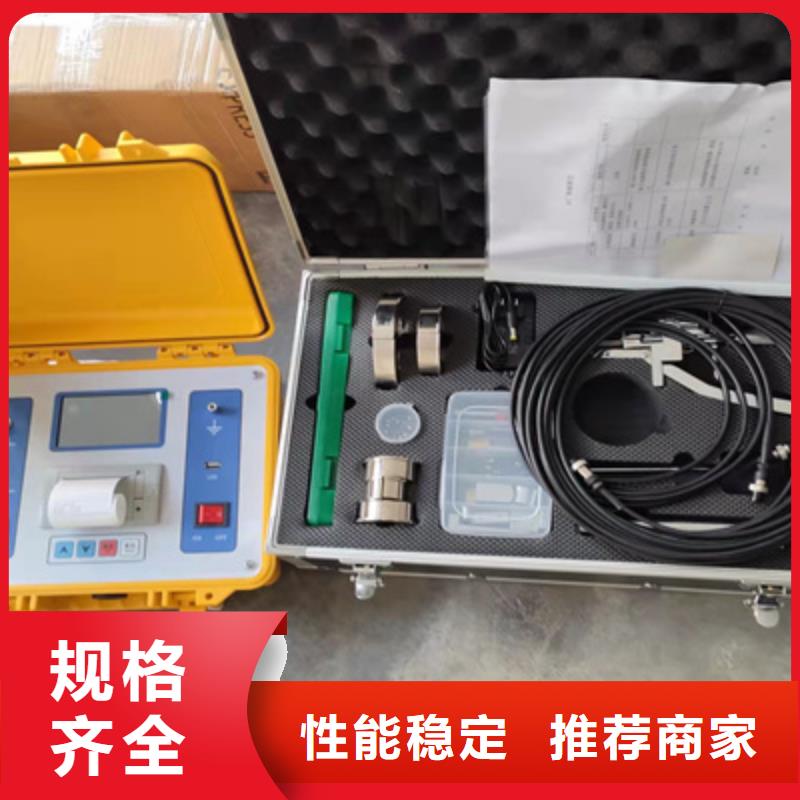

深圳真空度開關測試儀非常感謝您對本產品的關注和信任。我們為能給您和您的同事們提供一臺品質的用于真空開關的真空度測試儀而倍感欣慰。并懇請您在使用真空度測試儀前仔細閱讀本手冊。收到儀器后，請清點隨機附件是否齊備，并保修手續。整機及附件包括：主機 為起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕汽，導致機內絕緣水平降低。請確認本機內無濕汽后再行使用。請不要將本機放置于灰塵容易聚集的地方。請將本機放置于通風良好的場所。請注意不要在雷雨的情況下使用本機器。開機和關機時，高壓輸出線不得觸及人體，以防觸電。測量時，不要觸及高壓線和磁控電流線，以防觸電。請不要使用汽油、香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的布。 確認當地電網電壓是否與本機供電電壓相符:交流220士10％ ； 50／60HZ；（如用127V需定定制交流127V士10％，50／60HZ。）請不要損傷隨機所帶的線纜，以確保使用。本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多

深圳真空度開關測試儀對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。 漏電電流的處理對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10-4Pa數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。內置多條真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我廠 的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了很多真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入產品。因此 產品內置了很多真空滅弧室的測量曲線。這是國內外同類產品中的。完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。 產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多
<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多

深圳真空度開關測試儀隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-4～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。本公司推出的真空度測試儀結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。二、主要特點1、可定量測量各種型號真空開關滅弧室內的真空度；2、現場測量時不需拆卸真空開關；3、測試結果準確可靠；4、液晶漢字顯示，操作更加簡單方便；5、可保存、打印、查看測試的試驗數據；6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；7、儀器重量輕，攜帶方便

深圳真空度開關測試儀是目前國內能的真實檢測真空含量的少數品牌之一。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上準確性更高，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用二次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量過硬，性能可靠，造形美觀，使用方便。性能特點：1、基于電離電荷的采樣技術真空度測試儀均采用基于電離電荷的采樣技術。我公司專家在磁控放電的研究中發現：在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室內的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關間接關系。因此，我公司首創了基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。2、高低壓管型測試本機另外對測試電壓輸出應用了兩個檔位(高壓3萬低壓2.5)，因此可對高低壓不同的各類管型時行有效測試。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多

深圳真空度開關測試儀當測知離子電流后，就可以通過查詢該管型的離子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多

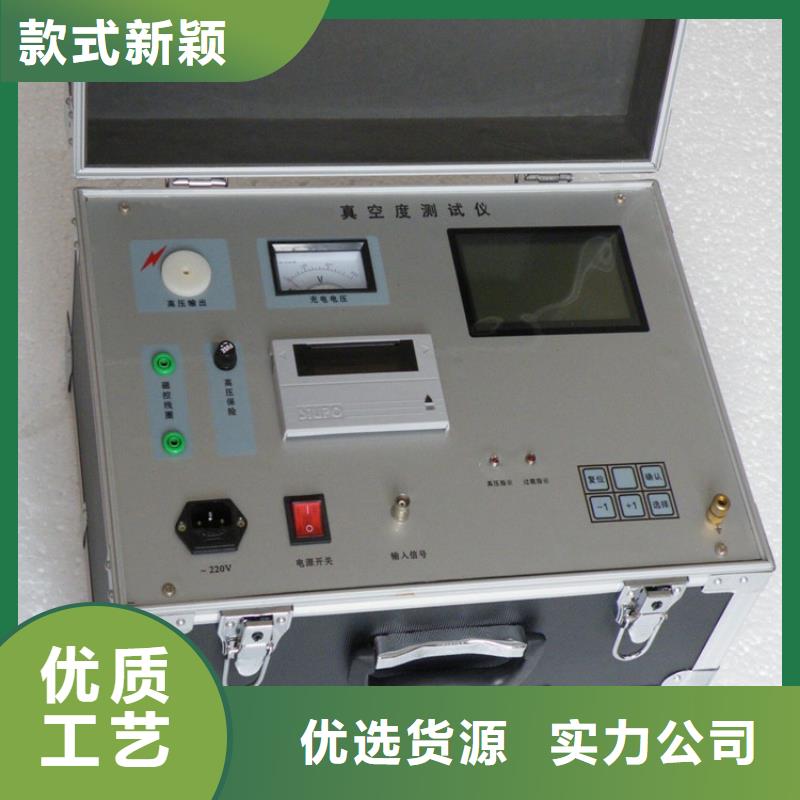

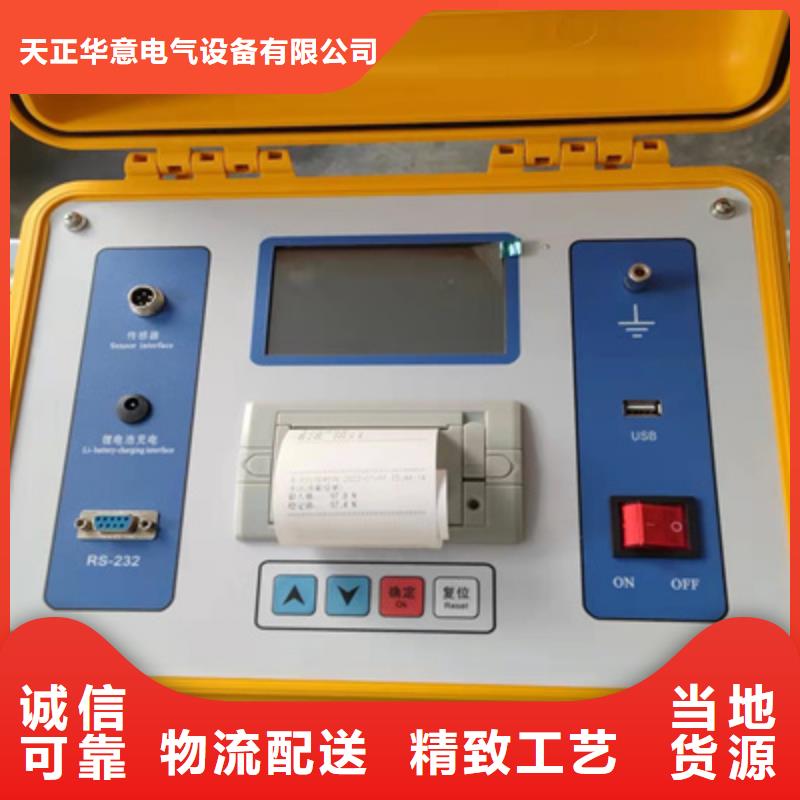

深圳真空度開關測試儀如在0℃以下測試時請先將機器通電20分鐘后再使用。?空氣濕度：＜85％RH?輸入電源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度測試儀面板和外部接線圖面板介紹:1、離子電流輸出端：用于輸出測試所需的離子電流。（漏電流采樣端）2、磁控電流輸出端：用于輸出測試所需的磁控電流來加速電子流以減小外界的各種因素對測量精度的影響。3、高壓輸出端：用于輸出測試所需的高壓。（低2. 5萬伏高3萬伏）詳見3.3.5操作說明.4、外接電源:提供儀器所需的工作電壓。AC220V±10％ 50/60HZ)5、電源開關：控制儀器的總開關。6、管型：用于選擇與測試相對應的管型。7、真空度顯示：用于顯示檢測真空度的真實值。（讀數用科學計數法讀取）8、Pa（真空度）燈：用于指示當前讀數類型、單位9、A（電流）燈：用于指示當前讀數類型、單位。詳見3.3.4操作說明。10、高壓選擇開關：用于選擇測量所需的高壓等級，被測管型是10KV以上選用的位。10KV以下選用低檔位。11、磁控電壓：用于指示磁控線圈的電壓。12、按鍵：選擇鍵用于選擇管型，選擇鍵燈亮為有效；選擇管型后，選擇鍵燈滅為選中。上下鍵：用于上下翻動選擇所需的管型。打印鍵：在測量結束后，打印出測量的數據。打印鍵燈亮有效。校驗鍵：用于如可沒有可代用的參數，則可使用效驗鍵。這樣可直接出電離電流。一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。測量鍵：選好管型后，測量鍵燈亮表示開始測量。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多
<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多

深圳真空度開關測試儀真空開關真空度測試儀一、序言由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）THKD-Ⅳ型真空開關真空度測試儀是我公司在 THKD-Ⅲ型的基礎上根據現場用戶的反映改進的一代產品。它具有測試精度更高，穩定性更好，智能化程度更高的特點。真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。THKD-IV型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。

<深圳>天正華意電氣設備有限公司 深圳保護開關測試儀優惠多 <深圳>天正華意電氣設備有限公司

深圳真空度開關測試儀儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約30KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1800V高壓請注意!

深圳真空度開關測試儀整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，經運算由液晶顯示屏顯示測得的真空度值。圖2 放電波形圖六、儀器面板說明1儀器面板布置圖注：1．儀器接地端；7. 液晶顯示器離子電流端；電源插座；3．磁場電壓-；9. 電源開關；4．磁場電壓＋； 10. 通訊口；5．高壓輸出端； 按鍵；6．打印機； 七、使用方法1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。
