深圳SF6氣體抽真空充氣裝置一般的凈化干燥隨回收貯存和充放過程 同步完成，自循環凈化方法如下：貯液罐內SF6自循環時，開冷凍壓縮機、V5、V2、SF6壓縮機、V3。若SF6壓縮機排氣壓力太高可調節V2閥門開啟大小，以便氣體正常循環。自循環結束時，關V5、V2、SF6壓縮機、V3、冷凍壓縮機等。六、維修和保養回收裝置及其環境應經常保持清潔，對各主要設備應經常檢查，按期維修和保養，請注意不能隨意松動任何接頭、螺栓、螺母，應有專門人員進行操作、維修。6.1、真空泵6.1.1使用中注意事項經常注意油位。泵起動后再打開閥門。經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。注意泵溫升不超過40℃。嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。若泵長期擱置不用，應將油放盡，然后注入新油。6.1.2換油期新泵跑合運轉后，可能有少量金屬碎屑和其他雜質在油箱中沉積起來，對泵的性能不會有影響，但以除去為宜，在使用100小時后，把油放出，把含有雜質的少部分油除去，其余的清潔油仍可用濾網過濾后加入泵內，酌量補充一點新油，以后的換油期，需油用戶根據使用情況和效果酌情決定。原則為一年更換一次（約2000小時）。6.1.3換油方法先開泵運轉約半小時，待油變稀，停泵從放油孔放油。再敞開進氣口運轉10~20秒，此間可以吸氣口緩緩加入少量新油。以更換泵腔內的存油，如出來的油很臟，后者可重復進行，不可用清洗液沖洗泵內存油和雜質。6.2、SF6壓縮機6.2.1使用注意事項因啟動過頻會影響電機壽命，所以每小時啟動次數應盡量少于5次，每次停機時間應在3分鐘以上。盡量避免壓縮機較長時間真空運轉，故回收時要注意觀察壓縮機進氣口壓力，當回收初壓力(M1)顯示為零表壓，達到預定值，及時停止壓縮機回收。

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適

深圳SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適

深圳SF6氣體抽真空充氣裝置 回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口設備除了回收進氣口、充放出氣（液）口之外，還有一個排放大氣口，它的接口用戶可根據需要決定是否配接管路。3、油位檢查回收裝置中壓縮機采用N46（25＃）冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡中心位置，在運行中也應注意定期檢查實際油位線，不應低于中心線太多。N46號冷凍機油，原則上使用期一年，到期需調換機油，用油量見第二節有關內容，換油方法見第六節有關內容。4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。5、電源連接本裝置的供電電源為三相交流50HZ 380V±10％，總功率≤7KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。電控箱上方設有積時儀，無論是真空泵或SF6壓縮機或泵機同時開，它均會自動記時。

<深圳>天正華意電氣設備有限公司
深圳sf6氣體微水測試儀價格合適 <深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

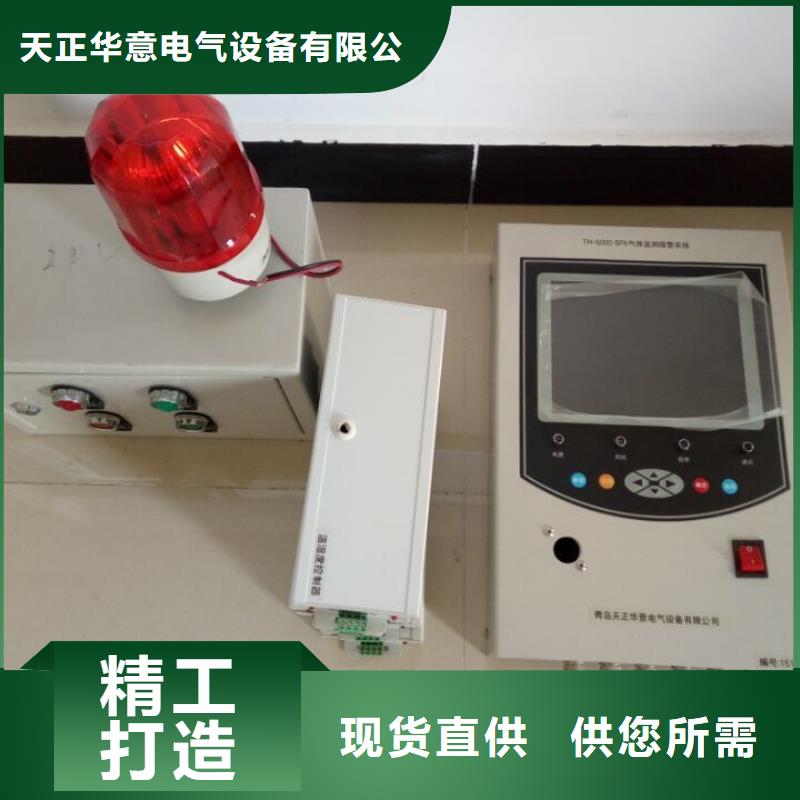

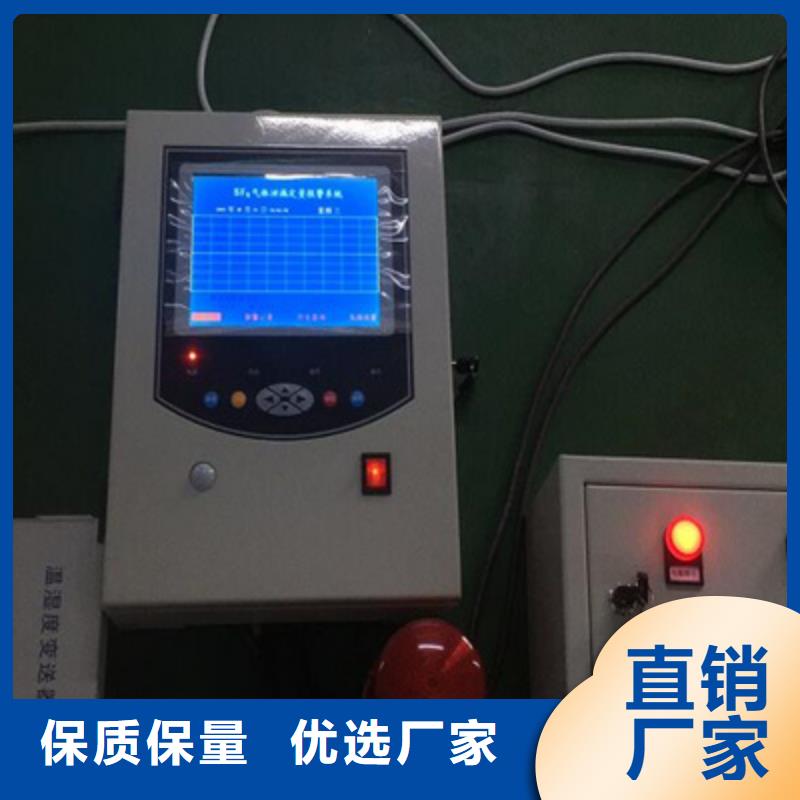

深圳SF6氣體抽真空充氣裝置主要技術參數 SF6濃度超限報警點：1000ppm精度＜±2％； O2濃度檢測范圍0－25％，缺氧報警點：18％，精度＜±0.5％； 溫度顯示范圍：-20～＋99℃，精度＜±0.5％； 濕度顯示范圍：0～99％RH，精度＜±3％； 輸入電源：AC 220V±20％； 報警輸出接點功率：AC220/5A； 風機輸出接點：380V/15A（三相）或220V/15A； 風機啟動：O2含量≤19.6％或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機； 海量報警信息存儲設計； 5路大容量報警觸點輸出。 SF6、O2變送器采用進口原裝的傳感器，壽命長； SF6氣體檢測報警誤差＜1％，氧氣報警誤差＜0.5％； 風機控制器可控制原有風機。1.4、系統原理圖2、主機操作說明2.1、主界面儀器采用觸摸界面設置，輕觸任意空白處，顯示界面背景將有如下5幅圖片切換。觸摸任意地方切換背景圖片2.2、配置主機（配置主機）輕觸旁邊表盤 可以配置主機相關內容。此界面下可以配置背光，語音及其所有模塊信息。主機編號：當前主機編碼。氣體變送器、風機控制器、溫濕度控制器：根據系統配置任意設置。配置背光：當前液晶背光等級。背光延時：自動關閉背光時間設置。語音啟動/關閉：系統語音配置開關。密鑰功能：此功能啟動后，進入配置主機和系統設置兩個界面需要輸入密碼（系統初始密碼為888888）。外部紅外啟動警燈：當外部紅外感應到有人是自動開啟警燈，開啟警燈時間可設。當時間為0是默認關閉此功能。2.3、系統設置（系統設置）當配置主機密鑰功能設置為啟動時，進入系統設置和配置主機將出現輸入密碼界面：初始密碼為：888888當輸入正確的六位數密碼后點擊確認，系統將進入相對應的窗口。點擊修改密碼：根據提示輸入舊的六位數密碼，兩次輸入新的六位數密碼，如果都輸入正確，系統會提示新輸入的密碼正確，此時退出密碼服務窗口，重新進入相對應的界面。：輸錯密碼，可以點擊按鈕，然后重新輸入。

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適
深圳sf6氣體微水測試儀價格合適 <深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置 本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。1.1.1適用范圍本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。1.1.2設計方案本裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。技術特點內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。1一體化的設計和較小的體積便于移動和使用。1.2.3、的過濾免維護系統，極大保證了回收SF6氣體的質量。內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。所有電氣系統均采用優質品牌。優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。整機為風冷無需外接水源。、內置溫度保護系統即使在-30攝氏度下也能正常工作。內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。所有球閥為密封元件具有自動補償性能。

深圳SF6氣體抽真空充氣裝置系統中真空泵的進氣口內設置了防回油閥裝置，當真空泵停止工作時防回油裝置自動關閉，出氣口的大氣壓進入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作4.1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。4.2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短。回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口4.3、油位檢查回收裝置中壓縮機采用3GS冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡2/3位置，在運行中也應注意定期檢查實際油位線，不應低于油位2/3太多。100＃機油，原則上使用期一年，到期需調換機油。4.4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。

<深圳>天正華意電氣設備有限公司
深圳sf6氣體微水測試儀價格合適 <深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。附 錄 ：六氟化硫斷路器含水量測量要求測 試 內 容 標 準 （ppm 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150交接時由支柱下部充氣接口測量斷路器水份值≤150運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤3

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適

深圳SF6氣體抽真空充氣裝置管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。當貯存容器壓力降低后，無法直接向電器設備充氣，在V6處外接氣源通過V6、V7直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V7，開V6、V2、V3、SF6壓縮機、V8，直至達到所需的工作壓力。停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。5.4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。提前開冷凍壓縮機。開V5、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。切換操作：關V4迅速開 V5、V2，約1~2分鐘，達到排氣壓力2MPa時，操作者自行掌握。關V5，并迅速開V3、V4，可反復切換，直至鋼瓶充滿。鋼瓶充滿后，關V4、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。注：罐瓶指貯液罐內要有一定量的SF6液體才可灌甁，可隨時觀察液位指示。5.5、凈化、干燥指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適 深圳sf6氣體微水測試儀價格合適 <深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。

深圳SF6氣體抽真空充氣裝置管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。當貯存容器壓力降低后，無法直接向電器設備充氣，在V6處外接氣源通過V6、V7直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V7，開V6、V2、V3、SF6壓縮機、V8，直至達到所需的工作壓力。停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。5.4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。提前開冷凍壓縮機。開V5、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。切換操作：關V4迅速開 V5、V2，約1~2分鐘，達到排氣壓力2MPa時，操作者自行掌握。關V5，并迅速開V3、V4，可反復切換，直至鋼瓶充滿。鋼瓶充滿后，關V4、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。注：罐瓶指貯液罐內要有一定量的SF6液體才可灌甁，可隨時觀察液位指示。5.5、凈化、干燥指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。

<深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

<深圳>天正華意電氣設備有限公司
深圳sf6氣體微水測試儀價格合適 <深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適
<深圳>天正華意電氣設備有限公司

深圳SF6氣體抽真空充氣裝置開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。(5)回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。(6)回收達到回收終壓力或預定值時，回收工作結束。(7)關冷凍壓縮機，關V3、SF6壓縮機、V2、V7。3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。(1)管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。(2)當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。(3)當貯存容器壓力降低后，無法直接向電器設備充氣，在V7處外接氣源通過V7、V6直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V6，開V7、V2、V3、SF6壓縮機、V4，直至達到所需的工作壓力。(4)停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。(1)管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。(2)提前開冷凍壓縮機。(3)開V7、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。(4)灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。

深圳sf6氣體微水測試儀價格合適

深圳SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

<深圳>天正華意電氣設備有限公司 深圳sf6氣體微水測試儀價格合適

深圳SF6氣體抽真空充氣裝置開啟冷凍壓縮機吸入氟里昂，注意此時應控制氟里昂鋼瓶閥門開啟度，避免流量過大使壓縮機積液。充注過程中注意氟里昂鋼瓶重量變化，達到充注量后即可停止充注。關閉氟里昂鋼瓶閥門、截止閥，恢復正常工作狀態。如果制冷劑過量，應從儲液排氣口放出R22。6.4、凈化、干燥系統6.4.1油分離器裝置中有兩只油分離器，安裝在SF6壓縮機出口。6.4.2干燥過濾器干燥過濾器應定期再生處理或更換分子篩，若長期停機或發現SF6氣體含水量超過標準，應在使用前進行再生處理。6.5、儀表本裝置主要儀表有壓力表、真空計，用戶應根據儀表計量規定，定期進行校驗。真空計在需觀察時打開電阻真空計開關，內置電磁閥指示燈亮，觀察完畢關閉電阻真空計開關。七、常見故障和方法下面分電器、真空泵、壓縮機、冷凍系統、凈化干燥系統、儀表、系統等幾個方面列出了SF6回收裝置不能正常工作可能遇到的故障。請注意：調換任何部件，必須首先切斷回收裝置總電源。7.1、電器序號故障可能的原因處理方法1SF6回收裝置連接后，推上電源后15秒內指示燈5XD不亮相序不正確繼電器2 JXW缺陷指示燈缺陷轉動撥動開關到1或2檢查繼電器2 JXW檢查指示燈5XD2真空泵運行，指示燈1XD不亮指示燈缺陷檢查指示燈1XD3SF6壓縮機運行，指示燈2XD不亮指示燈缺陷檢查指示燈2XD4冷凍機運行，指示燈3XD不亮指示燈缺陷檢查指示燈3XD5電加熱工作，指示燈4XD不亮指示燈缺陷檢查指示燈5XD6真空泵電機不轉小型斷路器不工作電動機過載電動機缺陷接觸器缺陷檢查斷路器1DL檢查熱繼電器1RJ檢查真空泵電機檢查線圈1C和觸點7SF6壓縮機電機不轉斷路器熔斷電動機過載接觸器缺陷電動機缺陷檢查斷路器2DL檢查熱繼電器2RJ檢查線圈2C和觸點檢查電動機8冷凍壓縮機不轉斷路器熔斷電動機過載接觸器缺陷電動機缺陷剛通電或停機時間少于3分鐘檢查斷路器3DL檢查熱繼電器3RJ檢查線圈3C和觸點檢查電動機請稍候9冷凍壓縮機轉，
