深圳回路電阻測量儀知識

深圳回路電阻測試儀 測試電阻在測試之前，請確保測試線和接地線是否夾好。在主界面上，按“測試”按鈕，進行測試，時間結束自動停止。試驗過程中，可以按“停止測試”按鈕中止試驗。測試結束后，可以通過切換頁按鈕來瀏覽試驗數據。(5)保存數據在主界面上，按“功能”菜單項的“保存文件”菜單，將按當時的試驗時刻作為文件名進行保存試驗數據。 (6)打印數據在主界面上，按“功能”菜單項的“儀器打印”菜單，將打印當前試驗數據。打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。(7)打開文件和管理文件在主界面上，按“功能”菜單項的“打開文件”菜單，進入界面如圖9：圖9顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

<深圳>天正華意電氣設備有限公司

深圳回路電阻測試儀 測試電阻在測試之前，請確保測試線和接地線是否夾好。在主界面上，按“測試”按鈕，進行測試，時間結束自動停止。試驗過程中，可以按“停止測試”按鈕中止試驗。測試結束后，可以通過切換頁按鈕來瀏覽試驗數據。(5)保存數據在主界面上，按“功能”菜單項的“保存文件”菜單，將按當時的試驗時刻作為文件名進行保存試驗數據。 (6)打印數據在主界面上，按“功能”菜單項的“儀器打印”菜單，將打印當前試驗數據。打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。(7)打開文件和管理文件在主界面上，按“功能”菜單項的“打開文件”菜單，進入界面如圖9：圖9顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

深圳回路電阻測量儀知識 <深圳>天正華意電氣設備有限公司

深圳回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

深圳回路電阻測試儀、手機控制和傳送數據（藍牙通信）在手機上安裝安卓藍牙APP（BTAPP.apk），，打開APP如 22首先點“連接”命令，搜索牙設備，找到“BTHL”再點擊后輸入密碼“1234”即可連接。連接成功后，就可以像直接操作儀器一樣，用APP來控制儀器。可以進行“測試”、“停止”、“上傳”、“保存”等操作。進行“上傳”和“保存”數據后， 文件保存在手機內存根目錄下的“data”文件夾中，以試驗時刻為文件名，方便用來存檔、生成報表或分享試驗數據。九、電腦控制和傳送數據（串口通信）RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（波特率9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。上位機軟件（MODBUS-RTU-TEST.exe）復制到電腦（windos操作系統）雙擊即可以運行，如圖26：圖26首先關機狀態下接線，接著用串口直通線（2-2、3-3、5-5）或USB轉串口線（直通、要安裝驅動、設備管理器里要查看串口號），連接電腦和儀器，此連接線不是標準配置，可以選配或自行購買。下圖為用USB轉RS232串口線時，系統自動生成的串口號，如圖27：圖27連接好后開機，設置串口號，就可以點“配置時鐘”按鈕，即設置儀器的系統時間，也可以測試是否通信成功。如果通信成功，有如圖28：圖28測試通信成功，就可以像直接操作儀器一樣，用上位機來控制儀器。可以進行“設置參數”、“開始試驗”、“中斷試驗”、“上傳數據”等操作。上傳數據后，如圖29：圖29編輯框里排版的內容為當前試驗數，用戶可復制出來。也可以按“導出WORD”或“導出EXCEL”命令生成文 以試驗時刻為文件名，方便用戶用來存檔、生成報表或分享受數據。

深圳回路電阻測量儀知識 <深圳>天正華意電氣設備有限公司

深圳回路電阻測試儀手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的回路電阻測試儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹XXX回路電阻測試儀的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?本儀器交直兩用，內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；?未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。?為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。

深圳回路電阻測試儀 開機 長按一行中間的電源鍵可以開機，界面如下：6.3 關機 短按一行中間的電源鍵可以關機。6.4 測量 開機后按“→”鍵移動選擇“測量”菜單，然后按“確定”鍵，進入測量設置界面如下：注意： 第1種方式為“快速方式” 使用的參數為電流100A，時間3秒，只能測量0～2mΩ的電阻。若要測量更大范圍的阻值請使用其它電流模式。第2種方式中電流可選擇100A、50A。第3種方式中電流可選擇100A、50A、30A。然后按“→”鍵移動選擇各菜單，“確定”鍵用于確認進入或執行此內容。比如選擇“100A”處按“＋”或“-”鍵將改變數值，按“→”鍵移動到“啟動測量”上，然后按“確定”鍵將開始測量，界面如下：然后按“→”鍵移動選擇“保存數據”，然后按“確定”鍵將進入保存數據頁面，保存數據到本機內部空間。數據將根據時間自動命名也可自編號方便快捷。注意：在測試中或停止測試后，按“退出”鍵可終止測試，返回上級菜單。在測量完后按“↑”鍵可使用語音播報數值。6.5日期設置開機后進入“設置”界面，再進入“日期設置”，如下：按“→”鍵移動選擇數字，然后按按“＋”或“-”鍵更改數值，選擇“保存”然后按“確定”鍵，日期將設置成功！然后按“退出”鍵退出即可。6.6處理數據開機后，按“→”鍵選擇“數據”，進入后界面如下：6.6.1按“→”鍵選擇“查看數據”，按“確定”鍵進入，界面如下： 如果保存的歷史數據較多，可按“↑”或“↓”鍵上下翻頁。6.6.2 按“→”鍵選擇“藍牙打印”，進入后，再打開藍牙打印機，等待打印機開機就緒后，此時只有“STAUS”藍燈亮時，即可開始打印設置好的n條數據。6.6.3 按“→”鍵選擇“U盤導出”，進入后選擇“開始導出”，按“確定”鍵即可導出所有數據到U盤，文件名為“TestData.txt”。6.7查看幫助在開機后按“→”鍵移動到“幫助”上，即可查看幫助內容。6.8設置背光在開機后的主界面下，按“＋”或“-”鍵，將調節背光的亮度。6.9設置音量在開機后的主界面下，按“↑”或“↓”鍵，將調節開機音量的大小。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀 第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀 具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。

深圳回路電阻測量儀知識 <深圳>天正華意電氣設備有限公司

深圳回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

深圳回路電阻測試儀第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。(長時間運行得定做)電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀 注意事項7.1 使用本儀器前一定要認真閱讀本手冊。7.2 儀器的操作者應具備一般電氣設備或儀器的使用常識。7.3 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。7.4 對儀器的維修、護理和調整應由專業人員進行。7.5 在測試過程中，禁止移動測試夾和供電線路。7.6 在測試過程中，當儀器輸出電流時，切不可拆除測試線，以免發生事故。7.7 用大電流測試時，儀器會發熱，應停一會兒再測。八、服務承諾售前服務：1.保證為您解答任何專業技術問題。2.我們在24小時內為您郵寄任何所需的技術資料。3.我們隨時歡迎您到公司實地考察，并為您提供各種便利條件。售中服務：1.我們保證與貴單位簽訂統一合法的《購銷合同》。2.我們保證及時、準確的送貨上門。3.我們提供安裝、調試及培訓的服務。售后服務：1.我們對所售設備提供三年免費保修。 2.我們對所售設備提供免費升級。3.我們的服務人員每年進行兩次回訪。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

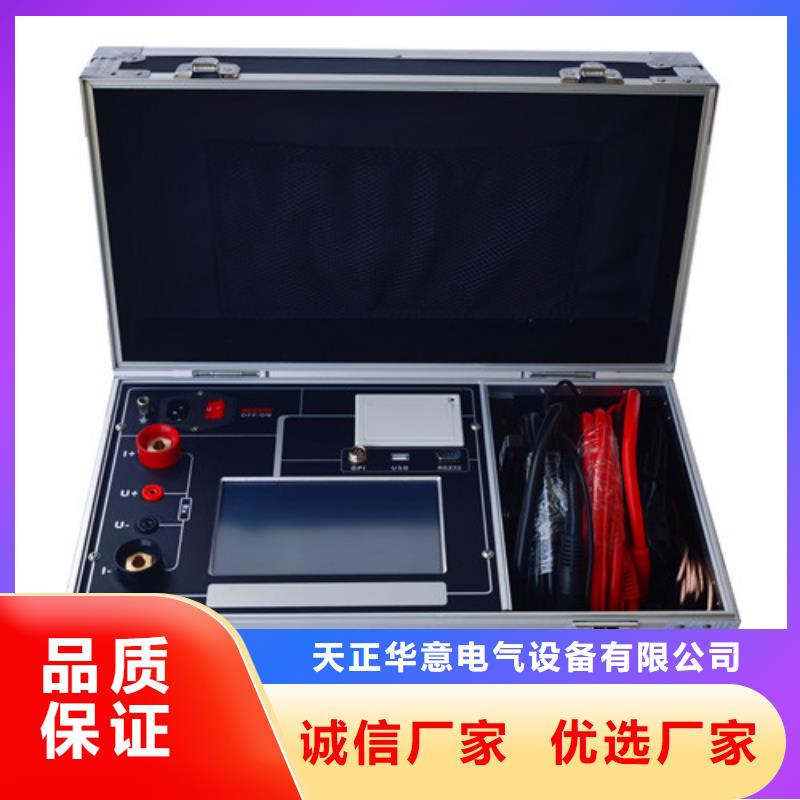

深圳回路電阻測試儀 接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀 顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。相關 直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

深圳回路電阻測試儀 TH-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。七、操作方法1、按圖三接線方法接線。圖三 四端子接線圖2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R＝100×(Ro÷Io)μΩ。6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。八、故障現象及排除故障現象 故障排除開機后無反應，液晶屏無顯示 檢查有無交流電源檢查電源電纜檢查保險管底座內的保險管是否燒斷測試時電流值顯示為0 檢查“復位/測試”鍵是否按下檢查電流輸出線有沒有接好，是否接觸不良測試時電流值顯示正常電阻值顯示為0 檢查“復位/測試”鍵是否按下檢查電壓輸出線有沒有接好，是否接觸不良測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）檢查被測電阻值是否太大檢查電壓輸入線是否接在電流輸出線的內側檢查電壓輸出線有沒有接好，被測件接頭是否被氧化九、注意事項1、使用儀器前請仔細閱讀說明書。2、請按照說明書上正確的接線方法接線。3、本儀器不得測試帶電回路中的回路電阻。4、儀器在使用中必須可靠的接地。5、電流線用戶不得隨意更換。6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

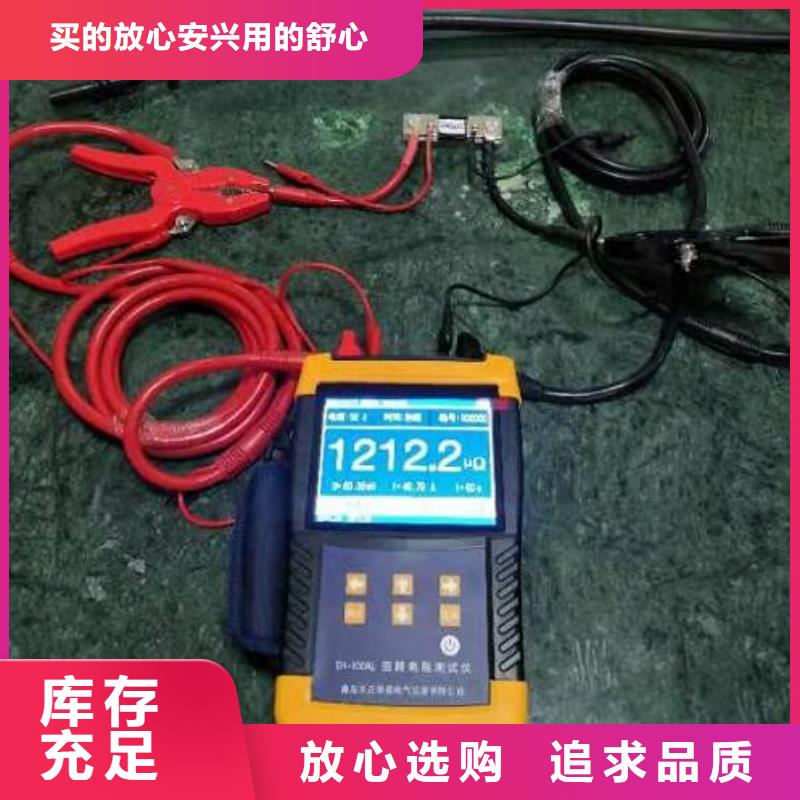

深圳回路電阻測試儀 前 言感謝您使用本公司的產品。為了讓您盡快熟練的操作本產品，我們隨機配備了內容詳細的使用說明書，從中您可以獲取有關產品介紹、使用方法、產品性能以及注意事項等各方面的知識。在次使用產品之前，請務必仔細閱讀，這會有助于您更好的使用該產品。在編寫本說明書時，我們非常小心和嚴謹，并認為說明書中所提供的信息是正確可靠的，然而難免會有錯誤和疏漏之處，請您多加包涵并熱切歡迎您的指正。本公司保留對產品使用功能進行改進和升級的權力，如果發現產品在使用過程中其功能與說明書介紹的不完全一致，請以產品的實際功能為準。在產品的使用過程中如發現有什么問題，請您撥打我們的服務電話，謝謝合作。、產品概述本測試儀是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。測試儀主要適用于測試高低壓開關的觸頭接觸電阻，高低壓電纜線路的直流電阻和其它微歐電阻的測量，測試速度快、準確度高。二、功能特點?輸出電流到200A，多檔電流可選，測量范圍寬。?測量時間多種選擇，滿足現場各種應用。?量程寬，精度高，分辨率0.1uΩ。?鋰電池供電，一次充電可連續進行500次以上測試，測量過程簡單、方便。?具有開路保護，過熱保護等保護功能。?采用4.3寸工業級高亮度彩色液晶屏，在強陽光下顯示清晰可見。?配備外置式打印機，便于數據打印。?具有本機存儲和U盤存儲，方便數據保存。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀智能回路電阻測試儀概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。

深圳回路電阻測試儀 目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和性試驗規程》和新版《電力設備性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。TH-100A回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用標準的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。二、用途TH-100A回路電阻測試儀適用于高壓開關接觸電阻（ 回路電阻 ）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。三、性能特點(1)大電流：采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。(2)抗干擾能力強：在嚴重干擾條件下，液晶屏一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。(3)使用壽命長：全部采用高精度電阻，有效的環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。(4)攜帶方便：體積小、重量輕。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀工作原理智能回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖1圖1 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。五、面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。

<深圳>天正華意電氣設備有限公司 深圳回路電阻測量儀知識

深圳回路電阻測試儀技術參數?輸出電流：200A、150A、100A、50A ?測量范圍：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?準 確 度：±（讀數×0.5％＋1uΩ）?分 辨 率：0.1uΩ?測量時間：快速，10～60秒可選?自動關機：5分鐘無操作自動關機?工作電源：內置鋰電池或外置充電器，充電器輸入100～240VAC，50Hz/60Hz?充電電壓：12.6V?充電電流：≤3A?主機尺寸：220mm ×168mm ×65mm?主機重量：1.6kg（不含測試線）四、使用條件?環境溫度：-10℃～50℃?環境濕度：≤85％RH?大氣壓力：70～106Kpa；?存儲溫度：－40℃～＋70℃五、面板介紹I＋、I-：電流輸出接線柱。V＋、V-：電壓輸入插孔。液晶屏：4.3寸工業級高亮度彩色液晶屏，顯示操作菜單和顯示測量結果。鍵 盤：用于各種功能的操作及參數設置。USB 接口：外接U盤，用來存儲測試數據。USB 方口：連接外置打印機。充電接口：使用儀器專用充電器進行充電。六、操作說明6.1 測試接線將兩個測試鉗夾到開關觸點或測試品兩端，I＋/U＋端子連接到紅色測試線，I-/U-端子連接到黑色測試線，其中粗線插片連接電流接線柱，I＋/I-，細線彈棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，已降低引線電阻，節省電池電量。如果測試中電流開路，儀器會停止測試并報警。6.2 智能電量管理儀器長時間未操作時，自動關機以節省電量；儀器帶低電量充電提示功能、過放保護功能。
