深圳絕緣油介電強度試驗儀示波器操作與設置示波器用于展示升壓過程中的實時電壓波形，其中黃色的曲線為兩個電極之間的高壓信號即儀器的高壓輸出，紅色和藍色的曲線分別是兩個電極對大地的高壓信號。示波器窗口的左上方會提示當前高壓的有效值，單個電極的高壓有效值，當前儀器狀態以及已經記錄的數據長度在測試過程完成后示波器可以回放記錄的擊穿瞬間電壓波形如圖5，對于已經存儲的擊穿瞬間電壓波形可以進行以下操作：1）放大和縮小點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中更改曲線的Y軸坐標和X軸坐標，可以實現對曲線的放大和縮小使用鼠標可以實現曲線的快速放大，操作方法為按下鼠標左鍵，從左至右滑動鼠標，軟件屏幕上會出現一個選擇框，然后釋放鼠標左鍵則軟件會按照選擇的區域對曲線進行放大。再次讀取該組曲線時，曲線的坐標系統會恢復至默認狀態2）顯示數值分辨率調整點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中更改X軸和Y軸的小數點，可以實現數值分辨率的調整3）曲線的隱藏與重新點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中通過高壓臂1，高壓臂2和高壓輸出的顯示復選框，可以實現紅色曲線，藍色曲線和黃色曲線的顯示和隱藏4）曲線展示模板參數調整每次試驗結束后，軟件系統會以默認的模板坐標展示記錄的擊穿電壓波形，在儀器處于“等待試驗”（點擊新建試驗后儀器左下方會提示儀器狀態），修改示波器的配置時，該配置會被更新至儀器試驗模板。在其他狀態，如果用戶在更改示波器的配置后選擇了圖7中的“更新試驗模板”，則該配置也會被更新至試驗模板5）曲線數值讀取點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中選擇啟動工具尺，則儀器顯示如圖5所示，示波器界面中會顯示一條紅色定位線，該線所對應的時間刻度和對應的曲線數值會顯示在示波器的右邊。通過示波器頂部的滑動條可以調整定位線的位置，以讀取不同位置的曲線數值注意：結合擊穿電壓的波形和定位線可以讀取絕緣油介電強度測試儀的切斷時間

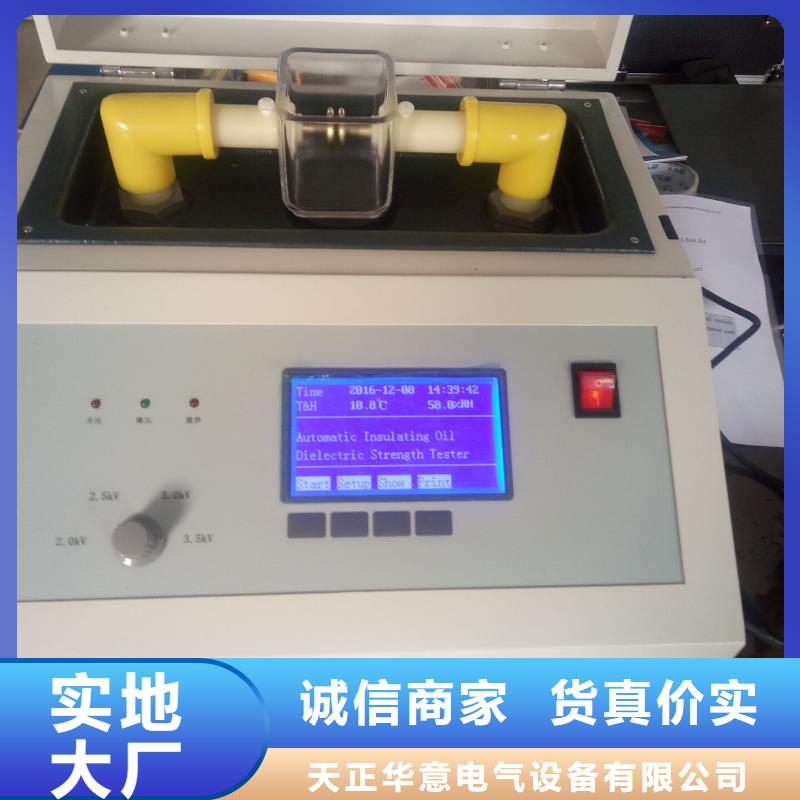

深圳絕緣油介電強度試驗儀儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV 100KV定制4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg四、使用條件 環境溫度 0～40℃2. 相對濕度 ≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息； 功能鍵選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；

深圳絕緣油介電強度試驗儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間 默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間 默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓 默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。

深圳絕緣油介電強度試驗儀示波器操作與設置示波器用于展示升壓過程中的實時電壓波形，其中黃色的曲線為兩個電極之間的高壓信號即儀器的高壓輸出，紅色和藍色的曲線分別是兩個電極對大地的高壓信號。示波器窗口的左上方會提示當前高壓的有效值，單個電極的高壓有效值，當前儀器狀態以及已經記錄的數據長度在測試過程完成后示波器可以回放記錄的擊穿瞬間電壓波形如圖5，對于已經存儲的擊穿瞬間電壓波形可以進行以下操作：1）放大和縮小點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中更改曲線的Y軸坐標和X軸坐標，可以實現對曲線的放大和縮小使用鼠標可以實現曲線的快速放大，操作方法為按下鼠標左鍵，從左至右滑動鼠標，軟件屏幕上會出現一個選擇框，然后釋放鼠標左鍵則軟件會按照選擇的區域對曲線進行放大。再次讀取該組曲線時，曲線的坐標系統會恢復至默認狀態2）顯示數值分辨率調整點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中更改X軸和Y軸的小數點，可以實現數值分辨率的調整3）曲線的隱藏與重新點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中通過高壓臂1，高壓臂2和高壓輸出的顯示復選框，可以實現紅色曲線，藍色曲線和黃色曲線的顯示和隱藏4）曲線展示模板參數調整每次試驗結束后，軟件系統會以默認的模板坐標展示記錄的擊穿電壓波形，在儀器處于“等待試驗”（點擊新建試驗后儀器左下方會提示儀器狀態），修改示波器的配置時，該配置會被更新至儀器試驗模板。在其他狀態，如果用戶在更改示波器的配置后選擇了圖7中的“更新試驗模板”，則該配置也會被更新至試驗模板5）曲線數值讀取點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中選擇啟動工具尺，則儀器顯示如圖5所示，示波器界面中會顯示一條紅色定位線，該線所對應的時間刻度和對應的曲線數值會顯示在示波器的右邊。通過示波器頂部的滑動條可以調整定位線的位置，以讀取不同位置的曲線數值注意：結合擊穿電壓的波形和定位線可以讀取絕緣油介電強度測試儀的切斷時間

深圳絕緣油介電強度試驗儀生產廠家 青島天正華意電氣設備有限公司符合標準 DL421-91技術參數 該儀器按GB/T5654絕緣油體積電阻率儀DL421.91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器。具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。儀器由參數測量系統、油杯制冷、油杯加熱控溫系統兩部分組成，具有自動計時、液晶顯示功能。該儀器除測量絕緣油體積電阻率外，還可以用于測量抗燃油電阻率。 測試電壓：500V ．DC 測試范圍： 10 7 ～ 10 13 Ω·cm 重 復 性： ＞1012 Ω·cm ≯25％ ，＜10 12 Ω·cm ≯15％ 加熱功率： 100W控溫范圍： 10℃～100℃ 控溫精度： ±0.5℃ 測量誤差： ≤±10％ 測試電極杯： 4個 （其中3個高溫測試杯，1個低溫測試杯）環境溫度：0～40℃相對濕度：≤85％供電電壓： AC220V±10％ 50Hz±1Hz產品圖片
