VS1-12戶內高壓真空斷路器，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。主要用途編輯作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。性能及特點編輯符合GB1984、DL/T403和IEC60056等標準的規定。在正常使用條件下，符合斷路器的技術參數范圍內，就可保證、可靠地運行于相應電壓等級的電網中。高壽命 機械壽命30000次，品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

共享高壓真空斷路器的控制是通過輔助電路實現的。在主控制室的控制屏上應裝有能發出合閘、分閘命令的控制開關或按鈕，在斷路器上應有執行命令的操動機構(即合閘、分閘線圈)。控制開關和操動機構之間通過控制電纜連接起來。完成高壓真空斷路器合閘、分閘任務的電氣回路稱為控制電路?？刂齐娐钒床僮麟娫吹姆N類可以分為直流操作和交流操作兩類；按采用的接線和設備分，有強電控制和弱電控制兩類。一、接觸器接觸器分為交流接觸器(電壓AC)和直流接觸器(電壓DC)，它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。制負載的電器。在電工學上，因為可快速切斷交流與直流主回路和可頻繁地接通與大電流控制(達800A)電路的裝置，所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大，適用于頻繁操作和遠距離控制，是自動控制系統中的重要元件之一。接觸器主要做工業控制用，一般負載以電機居多，當然會有一些加熱器、做雙電源切換等場合使用。在接觸器的通斷是通過控制線圈電壓來實現的。根據滅弧的不同結構可以分為真空接觸器和普通接觸器。根據不同的控制電壓可以分為直流接觸器和交流接觸器，它的主要附件為輔助觸點。在工業電氣中，接觸器的型號很多，工作電流在5A-1000A的不等，其用處相當廣泛。二、高壓真空斷路器高壓真空斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置。高壓真空斷路器按其使用范圍分為高壓高壓真空斷路器與低壓高壓真空斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。高壓真空斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流后一般不需要變更零部件。

混合型直流真空斷路器工作原理混合型直流真空斷路器典型結構見圖1，它由斥力真空觸頭機構(VI)、換流電路(C-F-L-D)和避雷器(MOA)并聯組成?；旌闲椭袎褐绷髡婵諗嗦菲鞯难芯繄D1HDCVB結構示意圖正常情況下，斥力真空觸頭機構處于合閘狀態，換流晶閘管組件處于關斷狀態，換流電容預充電。當傳感器檢測到故障電流或控制器接到分閘指令后，立即觸發斥力機構驅動觸頭分離(t1)，真空滅弧室觸頭分離形成真空電弧，觸頭間產生弧壓。當觸頭間隙形成足夠的開距或延遲一定的時間后(t2)，控制器向晶閘管組件F發出導通號，主回路電流i開始向換流支路轉移，換流電容C的放電電流iC一部分可能會從二極管D上流過，VI支路電流iVI將逐漸減小直至過零熄弧(t3)。換流電流大于主回路電流部分將流過二極管支路(t3~t4)。當iD過零D截止后，主回路電流全部轉移到C-F-L支路上(t4)，一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。同時，斷路器兩端出現正向過電壓。當換流電容反充電壓大于MOA動作電壓后(t5)，電流向MOA支路轉移，MOA開始限壓吸能。隨著F電流減小到零后截止關斷，短路電流全部轉移到MOA上(t6)，系統感抗中存儲的能量被MOA吸收耗散(t6~t7)，終電流減小到零被切斷，分斷過程結束(t7)，見圖2。混合型中壓直流真空斷路器的研究圖2HDCVB分斷過程示意圖斥力真空觸頭機構VI上并聯二極管組件D使分斷過程中恢復過電壓出現的時刻后移，為觸頭電流過零后動靜觸頭間介質恢復創造了近似零電壓的恢復過程，增強了觸頭間隙后續承受恢復電壓的能力，提高了分斷可靠性。在電感L兩端并聯續流二極管的目的是為了減小晶閘管組件通過浪涌電流后截止時的du/dt和降低電容反充電壓幅值。基于強迫換流原理的HDCVB通流能力強，分斷電流高，且分斷時間短，限流效果和工程適用性好。5、結語混合型中壓直流真空斷路器方案，原理簡單、分斷速度快、可靠性高，可以實現大容量中壓直流分斷，基于斥力原理的真空觸頭機構可以實現額定電流通流和快速動作的功能;中壓脈沖功率組件均壓措施改善了串聯應用的分壓特性，采用擴大門極和強觸發可有效提高浪涌通流能力，光控觸發的方案實現了電氣隔離，節約了觸發電源;避雷器的能量等效性原則和參數設計方法等為中壓直流短路器的研制打下了堅實的基礎。

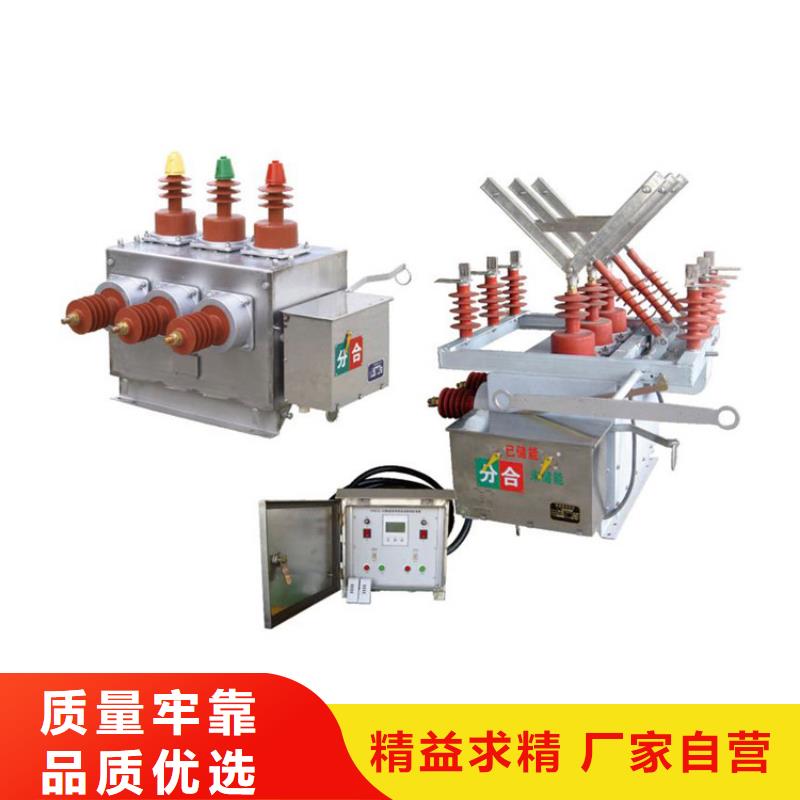

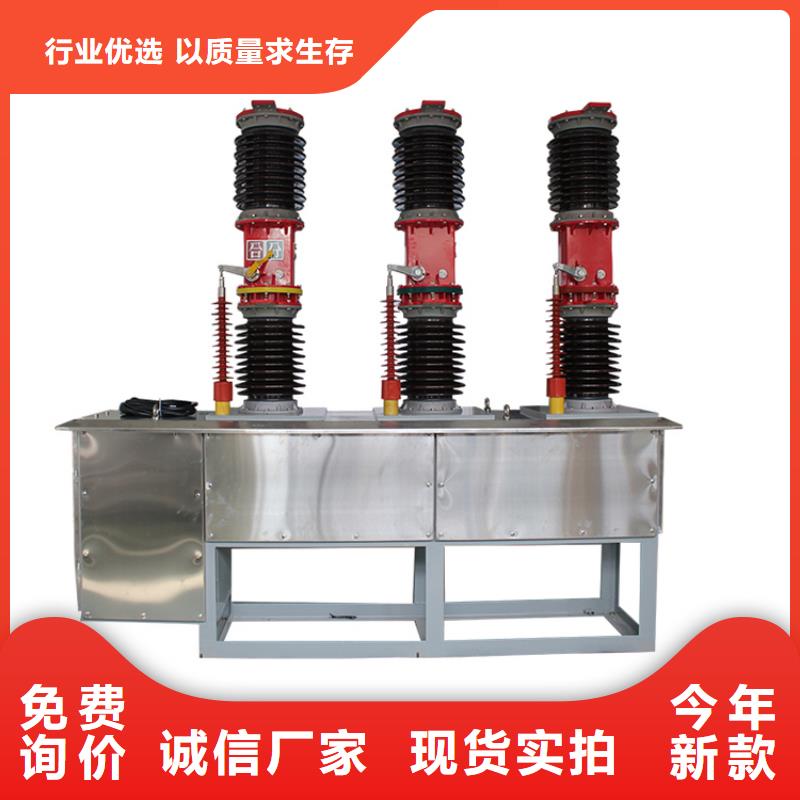

戶外高壓交流真空斷路器(以下簡稱“斷路器”)系三相交流50Hz的戶外高壓開關設備；主要用于農網和城網的10kV系統，作為分、合負荷電流、過載電流及短路電流之用；也可用于其它類似場所。ZW8-12系列戶外交流高壓真空斷路器符合 標準GB1984《交流高壓斷路器》和IEC60056《高壓交流斷路器》等標準。用于主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲鱾冗吋友b隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。ZW8-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或 故障的隔離；自備PT作為電源，成為有電壓、電流號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。1）根據用戶需要可安裝50/5，100/5，200/5，400/5，630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣2）內置多抽頭電流互感器可作為過電流保護之用3）采用雙繞組電流互感器可作為保護和計量用4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙”（遙測、遙、遙控、遙調）功能加裝了復合控制器（合閘涌流）。、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。
