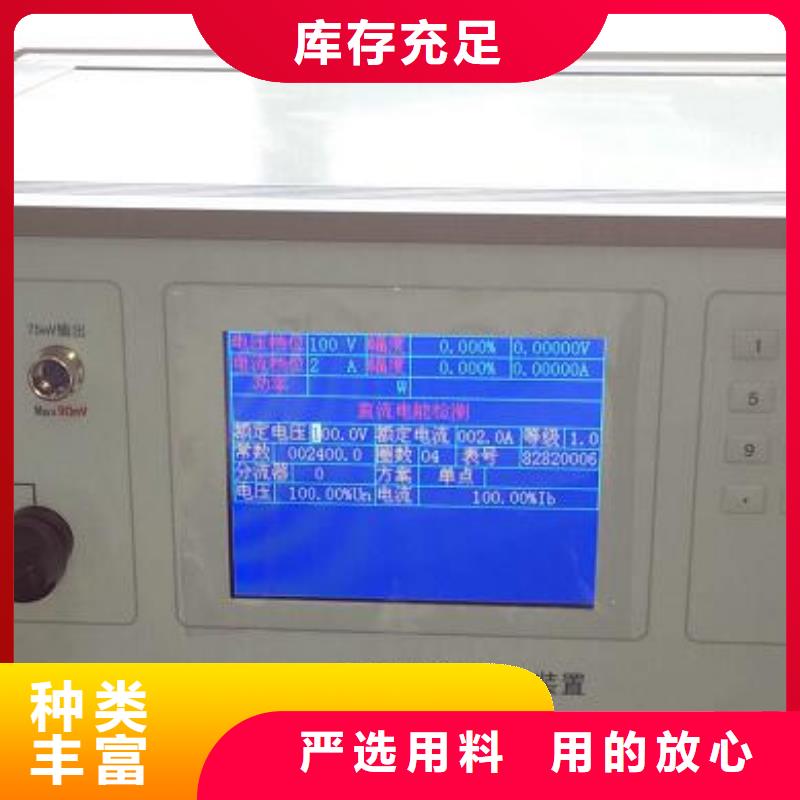

深圳三相標準功率源直流輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單界面中按“2”則顯示如圖7。在這里，可根據需要對直流輸出進行設置。圖的上部顯示裝置直流電壓、電流的檔位、實際輸出值、百分比幅度值；圖的中部顯示當前設置的對象；圖的下部是提示使用各數字鍵在當前界面中對應的功能。通過屏幕下方和右邊的按鍵根據提示設置直流電壓或直流電流的檔位、輸出值。注：裝置的直流電壓和直流電流不能同時輸出。直流電壓75mV檔的輸出接線端在后板上。裝置的直流電流輸出低端不能通過外接表與裝置的交流電壓、直流電壓輸出低端共地。5. 3. 2. 1電壓檔位切換在圖7所示界面按“7（檔位切換）”鍵后 進入“檔位設置”界面（如圖8），可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，完成檔位切換后自動回到圖7界面。類似地可進行電流“檔位切換”。

深圳三相標準功率源 本裝置核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。采用6.4寸TFT彩色液晶屏，圖表字符顯示清晰。具有量程寬、精度高、工作穩定可靠、操作簡單的特點。2 主要功能及特點2．1 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2．2 可測量電壓、電流諧波含量和波形失真度；2．3 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHZ；2．4 可測量校驗裝置的電壓、電流、功率穩定度；2．5 可測量校驗裝置的標準偏差估計值；2．6 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；2．7可測量直流電壓和直流電流（選項）；2．8設有RS-232接口，可由PC進行控制操作；2．9與校驗臺配合，可組成一套高精度、高穩定度的三相電表測試系統。

深圳三相標準功率源 輸入參數信息后按“OK”鍵裝置自動進入分格點，電壓自動升至點標準值位置，即20V處，在測量值欄下輸入被檢儀表上的顯示值(例為20.005V) 再按一次“OK”鍵，計算出該點的誤差值。裝置自動進入順序第二點(40V)的校驗，光標在第二點測量值位置，裝置電壓值輸出40V，在測量值欄下輸入被檢儀表上的顯示值(例為40.005V) 再按一次“OK”鍵，計算出該點的誤差值。其余3點依此類推。如不需校驗全部5點，可在5點內任意選擇所校點，按“▲”、“▼”鍵移動光標至所需校點上，按“OK”鍵，裝置輸出該點標準值所示的電量在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點的誤差值。依此類推，按相同步驟實現其他點的校驗。如某校驗點誤差超過9.999％，會在誤差欄中顯示＋error或-error。檢定過程中如出現誤按鍵使某校驗點的誤差過大或要對某校驗點重新檢測時，可按“▲”、“▼”移動光標到該校驗點上，按“OK”鍵，裝置輸出該校驗點標準值所示的電量，再在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點新的誤差值。如需修改輸入的測量值，可按“?”鍵移動光標至被修改數字位置，輸入新數字。㈢ 存儲各校驗點完成校驗后，按“?”鍵存儲當前表數據，屏幕下部分顯示表號（計量編號）、檢測時間輸入欄，要求輸入表號和檢測時間，輸入表號和檢測時間（表號為9位 檢測時間為兩位年月日格式）后按“OK”鍵，數據存入裝置內的非易失存儲器中以備隨時調看和上傳。若不想存儲此次校驗數據，按“返回”鍵即可。

深圳三相標準功率源直流輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單界面中按“2”則顯示如圖7。在這里，可根據需要對直流輸出進行設置。圖的上部顯示裝置直流電壓、電流的檔位、實際輸出值、百分比幅度值；圖的中部顯示當前設置的對象；圖的下部是提示使用各數字鍵在當前界面中對應的功能。通過屏幕下方和右邊的按鍵根據提示設置直流電壓或直流電流的檔位、輸出值。注：裝置的直流電壓和直流電流不能同時輸出。直流電壓75mV檔的輸出接線端在后板上。裝置的直流電流輸出低端不能通過外接表與裝置的交流電壓、直流電壓輸出低端共地。5. 3. 2. 1電壓檔位切換在圖7所示界面按“7（檔位切換）”鍵后 進入“檔位設置”界面（如圖8），可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，完成檔位切換后自動回到圖7界面。類似地可進行電流“檔位切換”。

深圳三相標準功率源主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相統一調節）的當前“電壓檔位”10％～0.005％幅值。
