深圳變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

深圳變壓器變比測試儀?使用操作所有測試線和電源線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。編號 說明1 顯示日期時間。2 顯示外設和當前操作狀態。插入優盤時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。3 儀器主菜單操作區，通過方向鍵選編號 說明3 擇相應功能，按“確認”鍵進入相應功能菜單。針對三相變壓器進行變比、組別測試。針對單相PT、單相變壓器、單相CT進行變比、極性測試。專門針對Z型變壓器進行變比、組別測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放。4 SV：顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。針對 功能及操作進行詳細說明，其它功能及操作可參考此部分說明。?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。以 為例進行說明，進入“盲測功能參數設置”屏，如下圖。編號 說明1 一級操作目錄，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。 小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到按鈕，可快速啟動測量。

深圳變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

深圳變壓器變比測試儀接線及注意事項：使用儀器時請按本《操作手冊》接線和操作。1．接地端子或電源線中的接地端應就近可靠接地。2．請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。3．測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。4．對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。5．測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。6．若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。7．測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。

深圳變壓器變比測試儀多功能變比測試儀 是我公司自主研發的新一代智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。該儀器內部采用程控信號源，可輸出單相、兩相或三相標準正玄波信號或高頻信號，輸出相位頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。

深圳變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

深圳變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

深圳變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

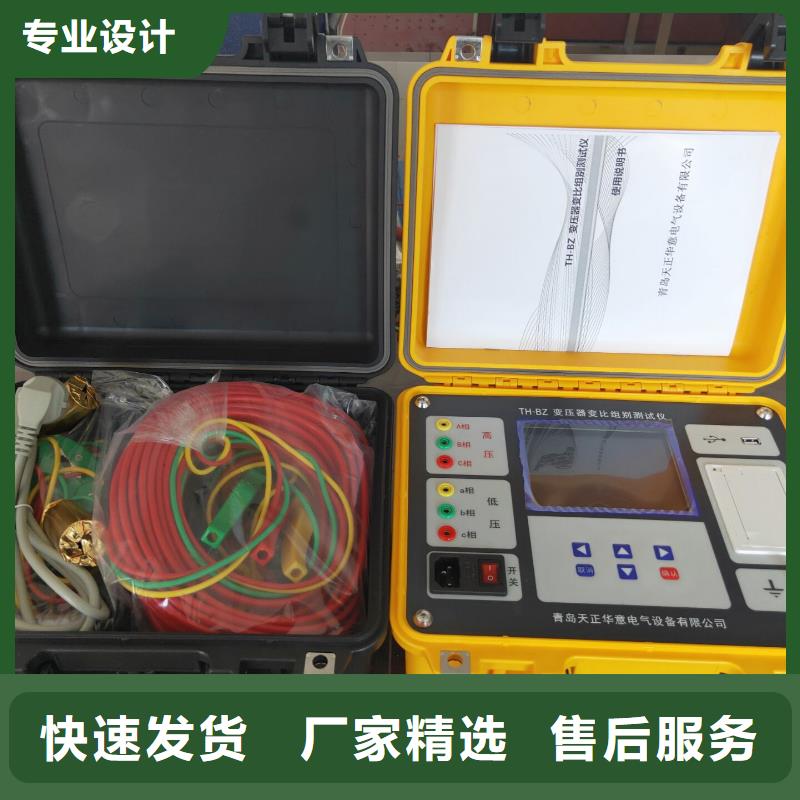

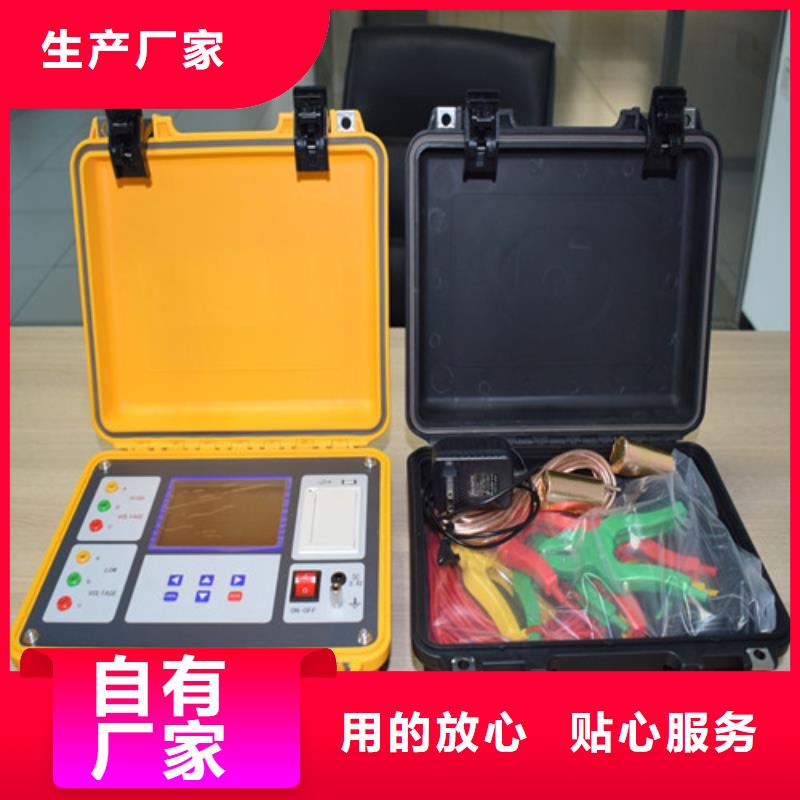

深圳變壓器變比測試儀功能模塊 說明高壓測試端 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。低壓測試端 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。功能模塊 說明電源開關 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。電源接口 AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。接地端子 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。打印機 打印測試結果。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。

深圳變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

深圳變壓器變比測試儀接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。圖八、三相匝數比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。圖九、單相變壓器測試接線提示屏接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖六中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。

深圳變壓器變比測試儀編號 說明試品編號 設置本次試驗的試品編號。額定高壓額定低壓 設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接 設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。聯結組別 設置所測試品的聯結方式和聯結組別。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如編號 說明聯結組別 果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。測量方式 選擇不同的測量方式。三相變比：根據設定的高、低壓聯結方式和組別，三相同時測量變比。組別測試：只測量聯結組別。三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量。小提示：此功能方便只針對某一相進行測量、檢測，節約時間。2 二級操作目錄，對應一級操作目錄的設置參數，通過“上下”鍵修改參數。小提示：光標在二級操作目錄下，可按“確認”或“取消”鍵將光標快速跳轉到一級操作目錄。 3 對所選功能的解釋說明。4 光標在此處時，按“確認”鍵啟動測量。

深圳變壓器變比測試儀主要功能與特點：1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。2.可自動測量三相、單相變壓器變比，并可計算變比誤差。3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。11.可支持藍牙或串口打印機現場打印記錄。

深圳變壓器變比測試儀單相測試在“直阻參數設置”屏下“測試相別”項中選擇單相相別相后，可進行所選相的單相測量。例，選擇測量“AB”相（見圖十）。圖十充電完成后，儀器自動進行測量（見圖十一）。圖十一屏幕中間顯示測量結果，底部顯示可操作菜單：?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。此時按“取消”鍵，儀器將停止測試，并開始放電（見圖十二）。圖十二放電完成后，儀器自動返回直阻參數設置屏。5.3.2.3三相Yn測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，在進行三相測量前需選擇是否啟用中性點校正功能（見圖十三）。圖十三如選擇啟用中性點校正功能，儀器將先測量單相AO數據暫存，然后再進行三相測量，使用暫存的AO數據進行中性點校正，使三相測量數據更接近單相法測量的數據；如不啟用該功能，儀器將直接進行三相測量，速度更快，只是數據與單相測量數據差異稍大一些，但是對于三相不平衡率影響微乎其微。本說明書只以帶中性點校正功能的測試方法加以說明，不帶中性點校正功能只需跳過單相測量步驟即可。
