深圳接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。
深圳接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢
<深圳>天正華意電氣設備有限公司 深圳銷售接地引下線測試儀_優質廠家
深圳接地導通測試儀能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。三.量程及精度測量功能量 程精度分辨力直流電阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流電壓0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流電壓0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技術規格功 能金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等直流電阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 電阻分辨率0.0001Ω檢測方法四線法測試測試電流≤2A開路電壓≤7V功 率測量功率≤15W直流電壓量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流電壓分辨率0.1V交流電壓量程0.0V～750V AC 精度±1.5％rdg±3dgt交流電壓分辨率0.1V電 源DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上背 光可控灰白屏背光，適合昏暗場所使用
<深圳>天正華意電氣設備有限公司 深圳銷售接地引下線測試儀_優質廠家
<深圳>天正華意電氣設備有限公司
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢
深圳接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。 五、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。
<深圳>天正華意電氣設備有限公司
深圳銷售接地引下線測試儀_優質廠家
深圳接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監
深圳銷售接地引下線測試儀_優質廠家
<深圳>天正華意電氣設備有限公司

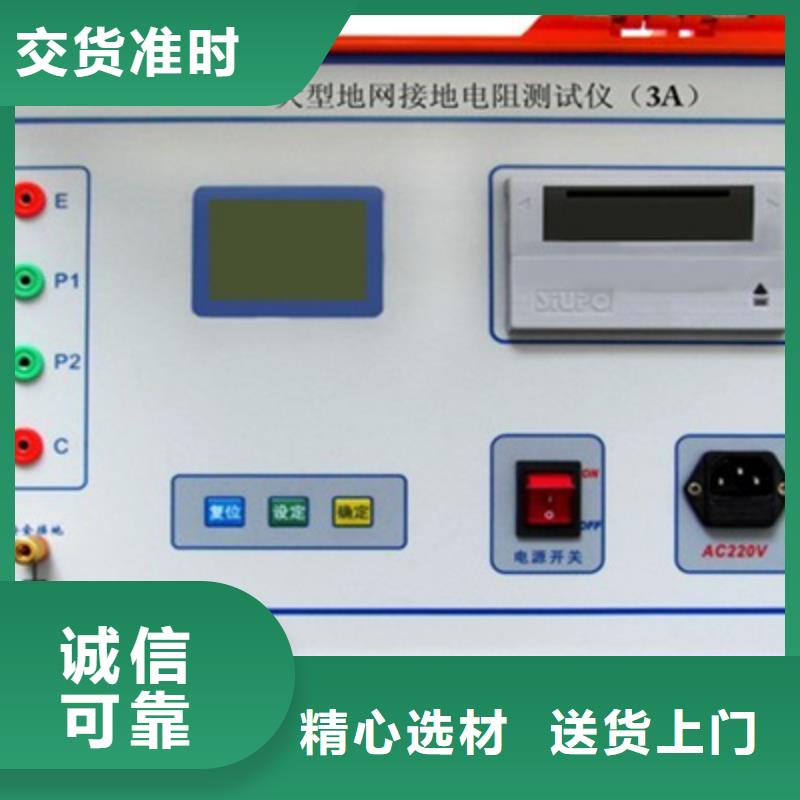

深圳接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
深圳接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。
<深圳>天正華意電氣設備有限公司
深圳銷售接地引下線測試儀_優質廠家
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀顯示模式4位超大LCD顯示，灰白屏背光測量指示測量中LED閃爍指示，LCD倒計數顯示LCD尺寸108mm×65mm儀表尺寸長寬高：277.2mm×227.5mm×153mm測試線長紅色5m，黑色5m各2條測量時間電阻測試：約3秒/次；電壓測試：約2次/秒USB接口具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 通 訊 線USB通訊線1條數據存儲500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿數據查閱數據查閱功能：“MR”符號顯示溢出顯示超量程溢出功能：“OL”符號顯示報警功能測量值超過報警設定值時發出報警提示電池電壓電池電量實時顯示，電池電壓低時提醒及時充電自動關機“APO”指示，開機15分鐘后自動關機功耗待機: 30mA Max(背光關閉)開機開背光: 43mA Max測量：2A Max(背光關閉)質量儀表： 2397g(含電池)測試線：850g(含簡易測試線)儀表箱：1200g工作溫濕度-10℃～40℃；80％rh以下存放溫濕度-20℃～60℃；70％rh以下過載保護C1-C2 P1-P2各端口間AC 280V/3秒絕緣電阻10MΩ以上(電路與外殼之間500V)耐壓AC 3700V/rms(電路與外殼之間)電磁特性IEC61010-4-3，無線頻率電磁場≤1V/m 適合污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》電流極負6. 功能按鍵7. DC充電座 8. USB接口9. 測試按鍵 10.開關機鍵 11. 鱷魚夾 12. 測試線（紅黑各2條） 六.操作方法1．開關機按“ON/OFF”鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足能保證測量的精度。電池電量減少時，電量指示條減少。3．等電位電阻精密測試測試時先去除被測物體表面的絕緣層、氧化層測量等電位電阻或者直流低阻時不能帶電測試測試線與檢測儀、被測物體間連接要可靠由于元件測試線發熱會引起誤差，建議每次測試時間間隔30秒，測量結果會更準確測試時檢測儀顯示OL符號，表示被測兩點間等電位值超過量程，檢查測試線接觸情況，可能被測試兩點間開路開機后
深圳銷售接地引下線測試儀_優質廠家
深圳接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。
<深圳>天正華意電氣設備有限公司 深圳銷售接地引下線測試儀_優質廠家
深圳接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作。控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀由于本測試儀原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。測試儀及手冊上的 “ ”危險標志，使用者必須依照指示進行操作。二.簡介TH-3050接地導通電阻測試儀又名微歐計、歐姆計、直流接地電阻測試儀，采用微處理機技術，四線法測試，精密可靠。是檢測設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，變壓器直流電阻，還可以測量開關、插座觸點的接觸電阻、線圈、金屬導線、焊接點等低值電阻。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。還具備測量直流電壓和交流電壓功能。TH-3050接地導通電阻測試儀由主機、監控軟件、測試線、通訊線等組成。主機大屏LCD顯示，一目了然。
<深圳>天正華意電氣設備有限公司 深圳銷售接地引下線測試儀_優質廠家
深圳銷售接地引下線測試儀_優質廠家
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀（注意：應先按復位鍵，再斷電拆線，否則將有可能導致人員觸電。）3、時間設置在開機界面中，按循環鍵將光標移動到修改時鐘，如下圖：按選擇鍵可進入時鐘修改和查詢界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出。4、數據查詢在開機狀態下按循環鍵將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢數據界面。此時按選擇鍵上翻記錄，按確認鍵下翻記錄，按復位鍵退出查詢界面。在初始界面按選擇＋復位，清空所有存儲的測試數據。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變為“0”繼續循環） ，當變為5之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變為“.”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變為全部反顯，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。
<深圳>天正華意電氣設備有限公司
深圳接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。
深圳接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。
