沈陽絕緣靴手套棒耐壓試驗裝置優惠多

沈陽絕緣鞋手套耐壓裝置使用前■確認產品：·按照產品裝箱清單對照檢查，看是否缺少零部件?！た匆豢词欠裼衅茡p的地方?！ぢ萁z等緊固部分是否松動。■安裝場所確認：·試驗臺的外形尺寸為1200MM＊500MM＊1250MM安裝場所必須有足夠的面積?！ぶ車鷾囟葹?10～40℃。濕度：≤80％RH·安裝場所能提供220V12A的工作電源及接地端。·請安裝在無油霧，無塵埃的清潔場所。·請勿安裝在木材等易燃物上?！ぐ惭b場所不得有金屬粉末和有害氣體?！ふ埌惭b在振動少，鹽分少的地方?！ふ埼鸢惭b在陽光直射的地方。四、安裝接線■安裝接線原則上由本公司專業人員完成?！霭惭b接線按以下步驟進行：二將兩根絕緣管套在機體兩方白銹鋼的圓孔內。二將高壓絕緣線穿過干變上方絕緣管里。上方套上白銹鋼固定座。用ф8螺絲固定在方管上。二將六根短導電桿分別穿過方電導管，分別用星型把手固定好。二將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電鋼片相接觸。二將地線接到機體側面的接地端子上。二將電源線插入防水插座中，注意插頭插座的配合?！霭惭b接線結束后，請仔細檢查一下：·安裝是否牢固?·接線是否正確？·是否有工具或雜物在機體中？

沈陽絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機?！? 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用?！? 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內。◎ 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）?！? 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關。◎ 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死?！? 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內。可與當地技監部門聯系檢定。

沈陽絕緣鞋手套耐壓裝置操作示例下面以管理員測試為例，說明測試過程（測試過程中，除系統維護由管理員實現外，其他操作過程管理員和檢驗員一樣）：雙擊測力機控制系統圖標，進入系統界面；點擊“登錄”按鈕，進入登錄界面；從用戶名中選“管理員”，在密碼區鍵入密碼“ANQ999”；(操作員密碼：ANQ)進入標準測力機控制系統界面后，點擊系統維護，然后占擊送檢單位，增加試件的送檢單位名稱，點擊確定后退出；點擊通道2的試件編號，填入試件編號“10”（通道2的編號為10—20）填入試件名稱“葫蘆”，填入額定值“10KN”， 點擊確定后退出；其余編號相同操作；測試單位：設定本設備的使用單位；點擊“退出”后回到主界面； 注意：系統維護在次設定后再次登錄一般無須設定。 從送檢單位中選擇送檢單位名稱；通道選擇：選取“2通道”；選擇試件編號“11”，試件名稱“葫蘆”及額定力值“10”自動顯示；上限調整：選擇“105”，如果液壓過沖，選擇量可小點；下限調態：選擇“95”保持時間：選取“300”按下校準鍵，校準鍵變紅色，顯示出當前零點值選擇自動測試，按下測試，系統則自動工作。油缸快進，此時快進鍵變為紅色，工作狀態圖標轉動，通訊狀態為綠色，當前力值逐漸升高，顯示出受力紅色曲線，當受力值達到額定力值的60％時，油缸慢進。當達到額定力值的上限時，油缸進入保持狀態，保持鍵變為紅色，剩余時間從當前力值達到額定力值的下限時開始開始倒計時；當前力值達到下限時，油缸慢進補力，當剩余時間為零時，油缸快退，松開被測試件。在測試過程中按下復位鍵，則系統進入初始狀態。按下測試報告，則打印出試件的測試報告。注意： 在選用2通道做大拉力試驗時，如拉力不再升高，需調高液壓。如在自動控制與手動控制選擇時，選擇手動控制，則在按下測試后，按下快進、慢進、快退、保持鍵時，油缸實現相對應的功能，此時應注意力值的變化，以防拉力過大，損壞傳感器發生危險情況。

沈陽絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單?？刹殚喨我恍蛱栂略嚻穮?、全自動耐壓試驗記錄及試驗結果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

沈陽絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

沈陽絕緣鞋手套耐壓裝置注意：1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。2. 請勿在測量過程中設置參數。九、打印說明試驗完成后按 鍵進入打印程序，如圖：如上圖所示方可進行打印注意：1. 進行數據打印時，只能對當前測試的結果進行打印。 2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。打印樣式十、使用說明1. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。2. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。 3. 檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的多芯電纜把操作箱同試驗臺相連接。4. 合上電源開關進入測量狀態，系統自檢幾秒鐘。5. 按下測試按鈕請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)同時顯示6路的泄露電流值(mA)。6. 在升壓的過程中報警蜂鳴器會工作發出響聲表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)7. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示并且被保持。系統將自動回零，以便下次試驗。9. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。使用條件1. 環境溫度：0--40℃2. 海拔高度：＜1000M3. 相對濕度：＜85％4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

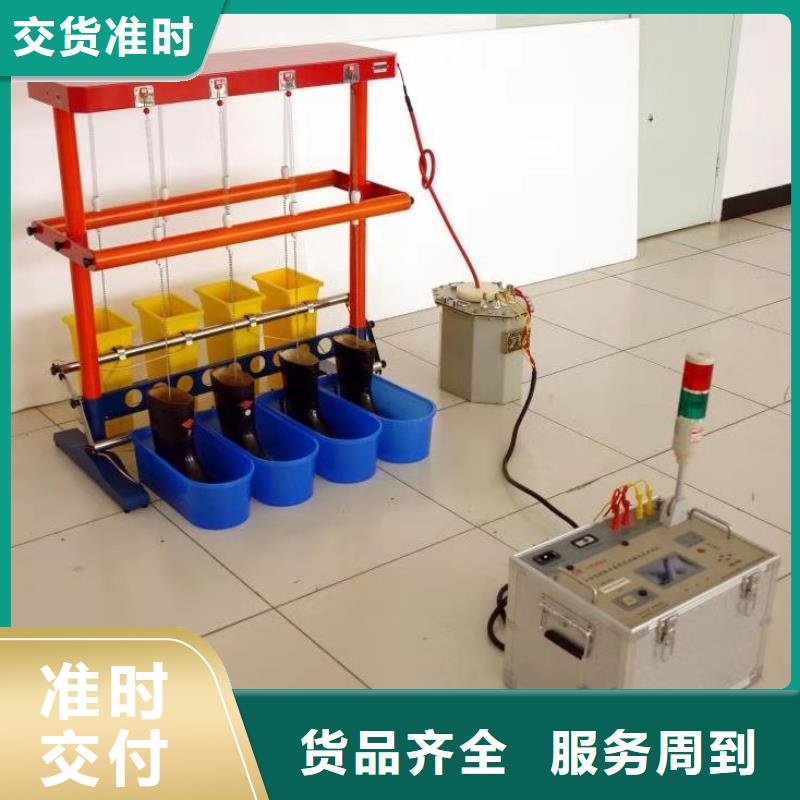

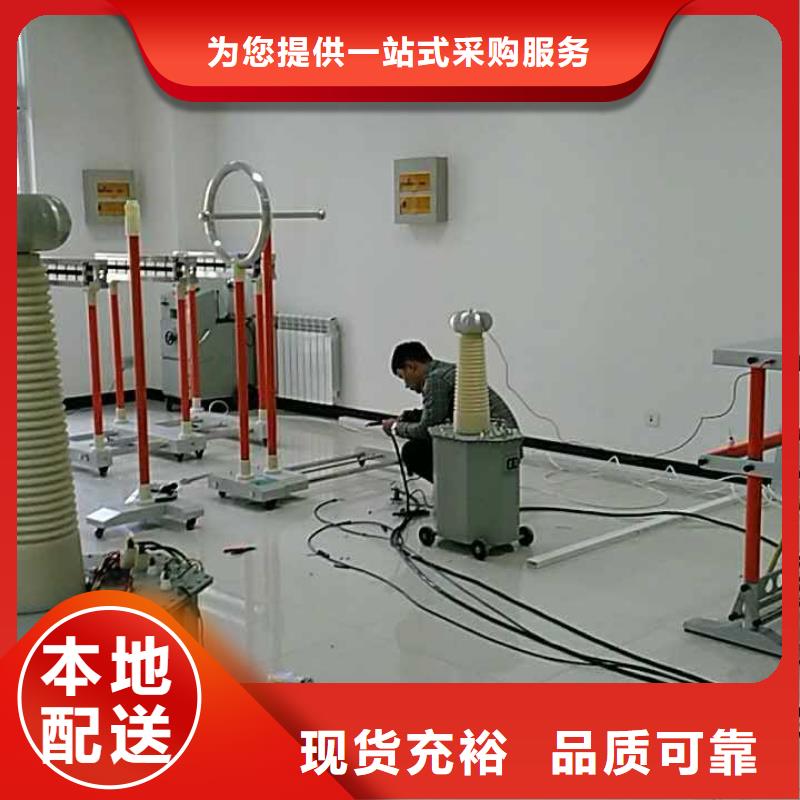

沈陽絕緣鞋手套耐壓裝置絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）絕緣桿 驗電筆的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的，是理想的手套（絕緣靴） 專用設備。其主要特點：可同時測試 3 雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。二、工作原理接接入 0-220V 電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生 0-30kV (50KV定做） 工頻高壓至各電極， 使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖 1（毫安表六塊）圖 1：成套使用接線圖三、結構設計該產品分二部分組成：1、手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；2、手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。手套（絕緣靴）試驗車裝置見圖 2，手套（絕緣靴）試驗臺

沈陽絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機。◎ 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用?！? 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內?！? 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）?！? 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關?！? 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死?！? 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內?？膳c當地技監部門聯系檢定。

沈陽絕緣鞋手套耐壓裝置感謝您對本公司的信賴，選用絕緣靴手套耐壓試驗裝置。本使用說明書敘述了試驗裝置的安裝，運行，維護，保養及檢查等。在使用前，一定要認真閱讀本使用說明書。并請在熟悉產品的注意事項后使用。為敘述方便，在本說明書中，絕緣靴手套耐壓試驗裝置簡稱為試驗臺二．注意事項■拿到產品時確認：·損壞或缺少零部件的試驗臺切勿安裝。■安裝：·搬運時，請托住機體，防止機體落下壓腳?！ひ苿訒r，請松開機體下萬向輪的剎車。·移動到指定位置后，請按下機體下萬向輪的剎車，防止其自由移動。■接線：·接線前，請確認總電源處于OFF狀態。·請電氣工程人員接線作業?！そ拥囟俗诱堃欢ㄒ煽拷拥兀苑腊l生人身事故?！?請確認現場的電壓與試驗臺的額定電壓是否一致。（額定電壓：220V50HZ）■運行：·因試驗臺采用交流高壓進行試驗，測試人員必須有高壓設備的使用經驗。·確認所有接線完成后，再接通總電源?！ぴ囼灂r，測試人員請在離機體三米外進行遙控操作，應集中精力，注意，切勿靠近機體。·一組試驗完成或試件中途發生異常時，請斷開控制電源后更換試件?！げ灰阉疄⒌浇^緣板上，如不慎有水灑出，應立即停止試驗，將水吸干，并檢查機體里是否有水？·請勿隨意變更電壓表、電流表及定時器的設定。本試驗臺在出廠前已進行了適當的設定?！霰ｐB檢查：·切斷主電源后，才可以進行檢查保養?！ふ埼鹩|摸試驗臺的電源端子?！けｐB檢查后，請蓋好電源端子保護蓋?！し菍I人員，請勿進行保養檢查和部件更換工作?！げ灰M行自行改造，用于其他用途。

沈陽絕緣鞋手套耐壓裝置保護措施 本套設備對試品及試驗設備做了相應保護措施，儀器設有過流及放電保護，當出現過流或放電情況時儀器會提示“過流”?；颉胺烹姟薄y試儀面板配置有“急?！卑粹o，有意外情況時可緊急停止試驗，以保護試品及試驗人員。7.售后服務7.1.本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。7.2.保修期外，終身維修，只收成本費。附圖一、絕緣靴手套耐壓試驗接線示意圖附圖二、絕緣桿雙段耐壓試驗接線示意圖附圖三、驗電器及絕緣桿單段耐壓試驗接線示意圖附表1 電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）項目名稱出廠檢驗性檢驗皮鞋 布面膠鞋 皮鞋 布面膠鞋測試電壓（工頻）表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。注1：N/a表示無適用值。注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比使用電壓要高。注3：對于性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。附表4 絕緣桿試驗項目、周期和要求項目周期要求說明工頻耐壓試驗 1年 額定電壓/KV 試驗長度/m工頻耐壓/KV當變壓器的輸出電壓值達不到試驗電壓值時，可分段進行試驗，多分四段，分段試驗電壓值U ＝1.2×u總/4（u總為整體試驗電壓值）。

沈陽絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單?？刹殚喨我恍蛱栂略嚻穮怠⑷詣幽蛪涸囼炗涗浖霸囼灲Y果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

沈陽絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。

沈陽絕緣鞋手套耐壓裝置系統組件系統由液壓系統及工控系統組成。液壓系統由受力機架、傳感器、液壓站等三部分組成。工控系統在控制柜中，包括顯示器、鍵盤、鼠標、工控機、數據采集器、電氣控制等六部分。四、操作說明拉力機定位：將拉力機受力架和控制柜放在平整的地坪上 。加液壓油：將60升46號抗磨液壓油加入液壓站中油管連接：將兩根油管有桿腔連有桿腔，無桿腔連無桿腔。電氣連接：將三相四線電源線連到接線端子A B C N 電腦接線：將鍵盤鼠標的連線，電腦電源線和通訊線接到電腦上，將電腦放入控制柜中，用固定板固定。將通訊線另一頭接到控制板的通訊插座上。傳感器連接：將30T傳感器接到控制板J6插座注意：每根接線上有線號，接線時注意和端子的編號相對應。電氣操作：電氣控制柜上指示燈、按鈕布置如下圖示：1、按下紅色“電源開關”旋鈕，紅色“電源開關”指示燈亮，接通控制柜電源；再順時針旋動紅色“電源開關”旋鈕，電源開關指示燈滅，電源關閉。2、按下紅色“電機啟動”按鈕，“電機啟動”指示燈亮，接通油泵電源，注意油泵電機風機應順時針轉動。否則調整相序。3、按下紅色“上升”按鈕，紅色“上升”指示燈亮。受力架手動上升。4、按下綠色“下降”按鈕，綠色“下降”指示燈亮，受力架手動下降。5、通電自動接通工控機電源，啟動windowsXP進入操作系統界面6、雙擊測力機控制系統圖標，進入系統界面8、點擊“登錄”按鈕，進入登錄界面選擇“用戶”，用戶分兩類，一類為管理員，二類為各檢驗員（管理員擁有較大權能對各類參數進行修改，檢驗員只能使用控制系統，無參數修改權限）以下以管理員登錄說明。
