韶關隔離開關觸指壓力測試儀按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸： 標準尺寸：Φ49D55標準尺寸： 標準尺寸：Φ79D109標準尺寸：Φ109五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。

韶關隔離開關觸指壓力測試儀 隔離開關是電力系統中使用量應用范圍廣泛的高壓開關設備。由于戶外隔離開關是完全暴露在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。

韶關隔離開關觸指壓力測試儀按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸： 標準尺寸：Φ49D55標準尺寸： 標準尺寸：Φ79D109標準尺寸：Φ109五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。

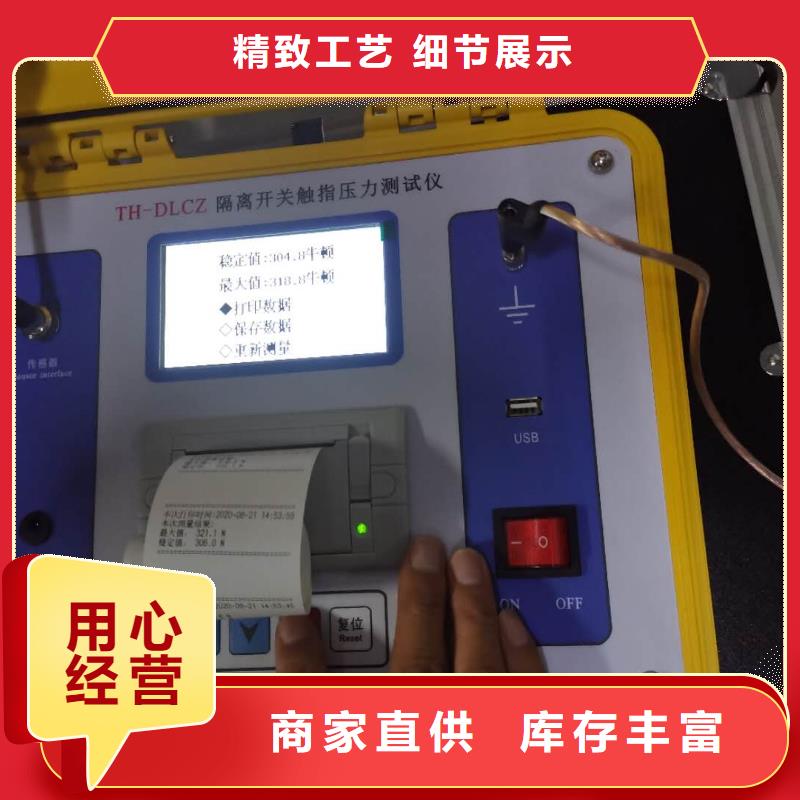

韶關隔離開關觸指壓力測試儀準備測量連接好接地線和傳感器信號線，打開測試儀電源開關，等待3-5秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：然后按【確定】鍵或者觸屏【開始測量】進入測量，如下圖：按照屏幕提示，再次按【確定】鍵或者觸屏一下，正式進入測量顯示值界面，傳感器的測量值會變化顯示，如下：看到數據基本穩定，此時再按【確定】鍵或者觸屏一下，儀器結束此次測量。界面顯示如下：此時，可以選擇“數據打印”或者“保存數據”，或者再次“重新測量”。關于數據保存，做如下說明：◆U盤必須要插好。本儀器經過升級了的軟件，可以識別大容量U盤，例如16G U盤。◆當提示數據寫入成功時，退回到數據界面時方可拔取U盤。4.2設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，或者按觸屏虛擬按鍵完成設置，修改完成后，按【確認】鍵或者保存菜單退出。4.3 校準設置4.3.1 觸摸屏校準如果觸摸屏使用一段時間，觸摸失靈或者顯示不正常的時候，請按如下方法對觸摸屏進行校正。開機顯示主菜單界面：同時按【向上】鍵和【確定】鍵，顯示界面如下：用圓珠筆或者螺絲刀頭輕輕點擊上圖圓心所在位置，停留時間大約為2秒中以上，4個角全部校正完畢后，會提示校準成功，然后回到主界面菜單。如果一次不成功，請再次重復操作。出廠前已校準好。

韶關隔離開關觸指壓力測試儀 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定機帶程控穩壓電源輸出電壓，此電壓也是模擬斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8．跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。
