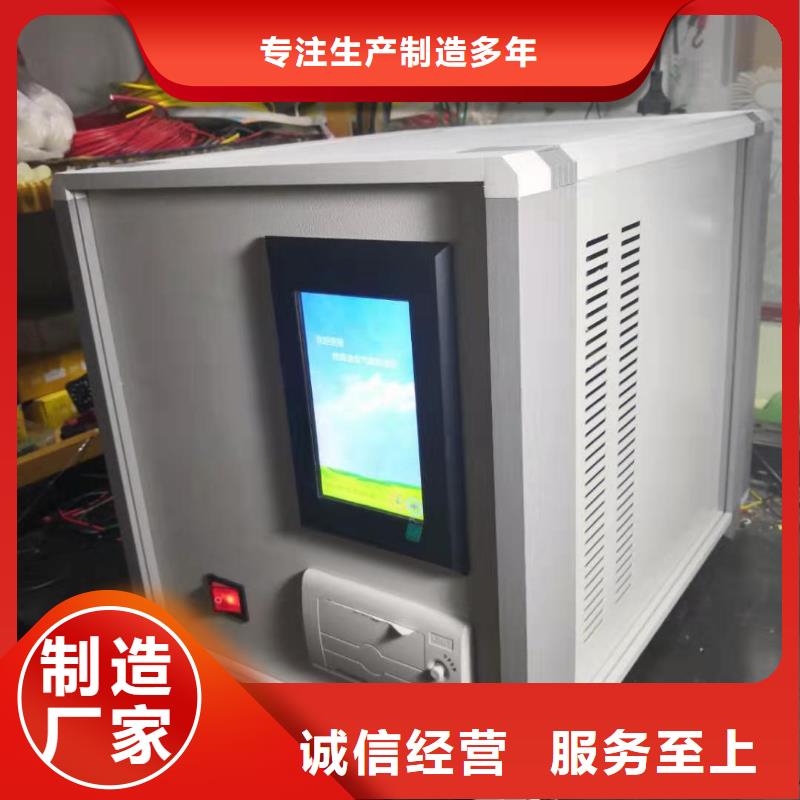

韶關絕緣油含氣量測定儀按標定鍵執行標定程序。9.按校驗鍵執行校驗程序。10.按排油鍵執行排油程序。11.按?鍵保存設置輸入。12.按↖返回主畫面。1）、標定：按標定按鈕進入標定程序，儀器會自動定量進油50ml，并在濾油后提示您用1ml針筒分別往脫氣罐中注入空氣0.3、0.7、1、1、1、1ml用來求油中含氣量10％之內的校正曲線，做油樣時會根據此曲線來計算出油中的含氣量。注意儀器出廠前已經詳細標定，在使用過程中一般不需要標定，如果確實需要重新標定，您必須要選擇密封性很好的針筒，并把針芯一端浸一些變壓器油后再插入針管內，以針芯和針管的配合處充滿油為，這樣油可以更好地幫助針筒起到密封作用，也可以涂些硅脂等幫助密封。2）、校驗：是用來檢驗儀器標定得是否準確，按標定按鈕后儀器就進入檢驗程序，在自動進油和濾油后儀器會提示您注入氣體，您可以根據自己需要注入任意量的氣體，在注入氣體后請按確認鍵，儀器會在測量結束顯示含氣量的同時提示您再次注入氣體，如此類推可以測量任意次數，在需要退出檢驗程序時，必須按取消鍵后程序才會自動退出并進行排油，然后退出該菜單。3、做油樣用上面五、3、b中接好的針筒接頭把油樣接好，盡量保證其密封性良好和針芯活動自如，然后把針筒掛進裝在儀器后面板上的針筒支架的大孔內。這時您就可以按啟動鍵做油樣了，七分多鐘后該油樣的含氣量結果就會顯示在顯示屏上。

韶關絕緣油含氣量測定儀彩色液晶觸摸屏 、樣品盤 2、樣品杯 6、機腳：調整儀器水準3、環架桿 7、電源插座 4、鉑環：測量試樣用 圖1五、安裝與水平調整把主機放在無風流動的穩定平臺上，按圖2所示，擰下儀器后側兩個固定螺釘，取下上頂板，按圖3所示的位置安裝好控制磁鐵、環架桿、鉑環(鉑環先與環架桿插裝完畢，置酒精燈外焰部灼燒潔凈后，方可安裝。注意：手不可觸及灼燒潔凈的鉑環)。調整三個機腳使樣品盤上水準泡處于中心，將上頂板放回原處，并用螺釘固定好。圖2圖3第六章、儀器操作接通電源后，打開電源開關。儀器進入如下開機界面。按任意鍵或5秒后自動轉換到主菜單頁面。樣品測試：進入樣品測試界面，進行樣品測試試驗。純水標定：進入純水標定界面，進行純水校準試驗。參數設置：進入參數設置界面，進行相關參數的設置。歷史紀錄：進入歷史紀錄界面，查看歷史數據。砝碼標定：進入砝碼標定界面。進行儀器的校準和標定。時間設置：進入時間設置界面，可以對系統時間進行修改。1.0點擊‘砝碼標定’，進入砝碼標定界面：1.1掛上鉑金環和電感磁鐵后，儀器“砝碼重量”正常顯示0.050g以內，如果數值偏大或低于0g，請檢查扭力絲和電感磁鐵位置（是否在電感中心）。圖41.2點擊“清零”按鈕，按照圖4，將配套的1.0g勾形砝碼掛到鉑環上。砝碼重量應顯示1.000g±0.010g，如果砝碼重量不對，請按“砝碼標定”按鈕進行重新標定

韶關絕緣油含氣量測定儀變壓器短路阻抗測量說明：試驗電源及特點：儀器可不用外接調壓器，采用AC220V低壓電源，一次性接線，不用倒接測試線便可自動對變壓器的AB、BC、CA高壓繞組加壓；電壓電流同步采集數據，自動計算出阻抗誤差百分數，測試結果非常直觀。 儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。超出儀器測量范圍時可以外接互感器測量。具有輸出限流保護功能，適用于任意阻抗的試品。（根據國標要求，試驗電流達到額定電流的25～50％即可滿足試驗要求。）試驗要求及注意：1、短路導線截面積應不小于變壓器導線截面積其長度要盡可能短，并確保接觸良好電阻可以忽略 否則影響測試數據的精度。2、試驗前應準確地測量被試變壓器的繞組溫度，油浸變壓器以油面溫度作為繞組溫度，干式變壓器應在線圈的不同部位（不小于三個點）的溫度平均值作為繞組溫度。對電源容量要求見附錄﹝僅供參考﹞。3、雙繞組變壓器從試品的高壓側供給電流，另一側短路，還應在兩極限分接位置上進行。4、三繞組變壓器測量結果應在成對的繞組間進行，其他繞組開路。

韶關絕緣油含氣量測定儀按照下圖安裝所有附加設備和連接管道： 儀器后面板上有進油接口、真空泵接口、排油接頭、真空泵（電源）、電源插座、保險絲座、電源開關等。a、 進油接口連接配件中的較短的一段3mm聚乙烯管，其另一端連接是接取樣針筒的針筒接頭；b、真空泵接用配件中較長的一段3mm不銹鋼管與旋片式真空泵相連接；c、排油接口用配件中較短的一般3mm不銹鋼管接出，另一頭用一容器接排出來的廢油；d、真空泵（電源）與真空泵上所帶的三芯航空插頭相接；e、 電源插座與配件中的電源插頭相連；f、保險絲座中保險絲應在5A；g、電源開關用以控制儀器的總電源；h、針筒支架用配件中二個M3螺絲按編號固定在儀器左面的后上角M3螺紋孔中，開孔朝外向上。3、請注意儀器每次排油必須排盡，在排油程序中排油管中有氣體排出證明油已排盡，如果排油時間過長或過短可以通過重新設置排油時間來達到。4、儀器在測試一個油樣后，含氣量結果會一直保留在顯示屏幕上，如果您要做下一個油樣，必須按復位鍵使儀器回到預備狀態，顯示請啟動后再按啟動鍵儀器才會執行下一測試程序。

韶關絕緣油含氣量測定儀在預備狀態下如果1分鐘之內沒有操作儀器。儀器會自動關閉電磁閥電源進入狀態，可防止電磁閥因長時間通電而帶來的損壞。五、儀器的簡單操作1、開機：打開儀器電源，顯示屏顯示開機自檢，自檢通過，進入主畫面。主畫面主畫面操作按鈕功能說明：1.程序欄顯示當前工作工作的程序。2.工作次數可以根據您實際工作需要增加或減少。3.時間欄顯示已經工作的時間。4.差壓欄顯示工作時的差壓。5.室溫欄顯示當時的溫度。6.大氣壓欄顯示當前的大氣壓。7.狀態欄顯示當前工作的步驟。8.操作欄顯示當前的9.復位按鈕停止當前工作。10.啟動按鈕啟動工作。11.時鐘按鈕查看歷史記錄。12.感嘆號按鈕進入參數設定。2參數的設定在主畫面按感嘆號按鈕進入參數設定畫面參數設定畫面1.按清洗時間設定清洗需要的時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值120秒。2.按分析時間設定分析需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值60秒。3.按排油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值18秒。4.按濾油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值180秒。5.按油樣體積設定油樣體積，小鍵盤數字鍵輸入油樣體積，單位mL，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值50mL。6.按大氣壓倍數設定大氣壓倍數，小鍵盤輸入數字，按小鍵盤確認鍵確認輸入，取消鍵取消。7.按English按鈕，操作界面進入英文操作界面。
