韶關大電流發生器TH-1000A三相大電流發生器，是我公司經過長期的試驗，針對斷路器，電流互感器和電動機保護器的性能特征，專業化的設計，該裝置主要用于對斷路器、電動機保護器和電流型電動機保護器、熱電偶的校驗。而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。 二、適用范圍 1、適用于各類型的電流互感器、斷路器 低壓電動機保護器、熱繼電器測試。2、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 3、適用于各高校及科研機構的研發、試驗、教學。三、主要特點及技術參數 ◆可輸出0～1000A（可定制）電流 2000A◆可同時串接若干只校驗，提高工作效率[技術參數]1、電源輸入：AC 380/220V 50Hz 三相四線2、輸出電流：0～1000A（可定制）四、操作方法（1）電源接通前，應斷開“電源控制”開關，并將“三相調壓器”旋鈕調零位。（2）接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C三相電流輸出”端子及連至被測點。（3）連接完畢后，合上“電源控制”開關，把調至所需要的電流，按下“啟動”按鈕，分相調節“三相調壓器”旋鈕，調出所需要的電流數值，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例)

韶關大電流發生器TH-1000A三相大電流發生器，是我公司經過長期的試驗，針對斷路器，電流互感器和電動機保護器的性能特征，專業化的設計，該裝置主要用于對斷路器、電動機保護器和電流型電動機保護器、熱電偶的校驗。而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。 二、適用范圍 1、適用于各類型的電流互感器、斷路器 低壓電動機保護器、熱繼電器測試。2、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 3、適用于各高校及科研機構的研發、試驗、教學。三、主要特點及技術參數 ◆可輸出0～1000A（可定制）電流 2000A◆可同時串接若干只校驗，提高工作效率[技術參數]1、電源輸入：AC 380/220V 50Hz 三相四線2、輸出電流：0～1000A（可定制）四、操作方法（1）電源接通前，應斷開“電源控制”開關，并將“三相調壓器”旋鈕調零位。（2）接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C三相電流輸出”端子及連至被測點。（3）連接完畢后，合上“電源控制”開關，把調至所需要的電流，按下“啟動”按鈕，分相調節“三相調壓器”旋鈕，調出所需要的電流數值，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例)

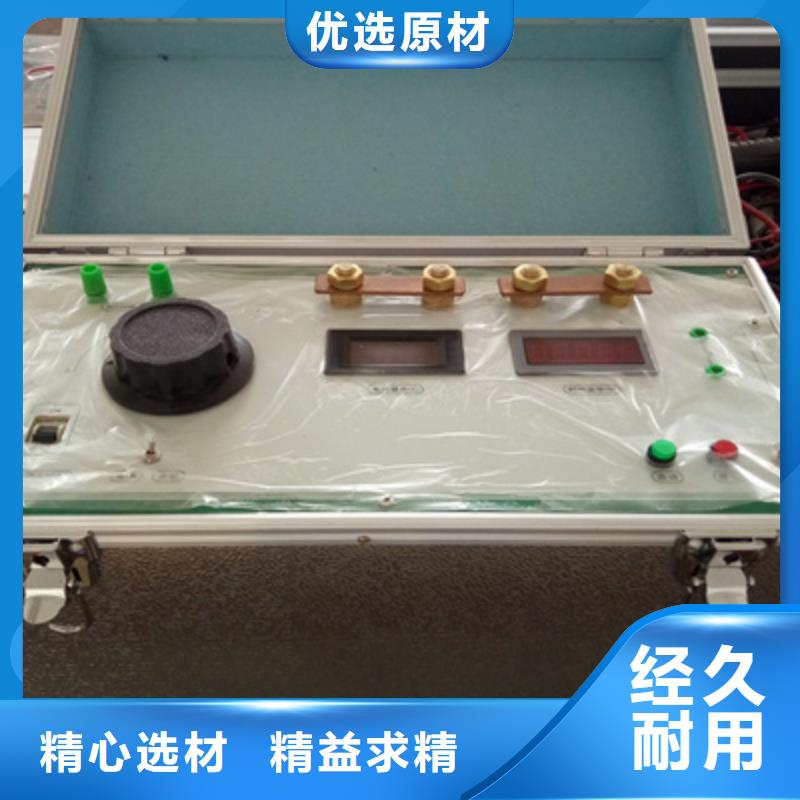

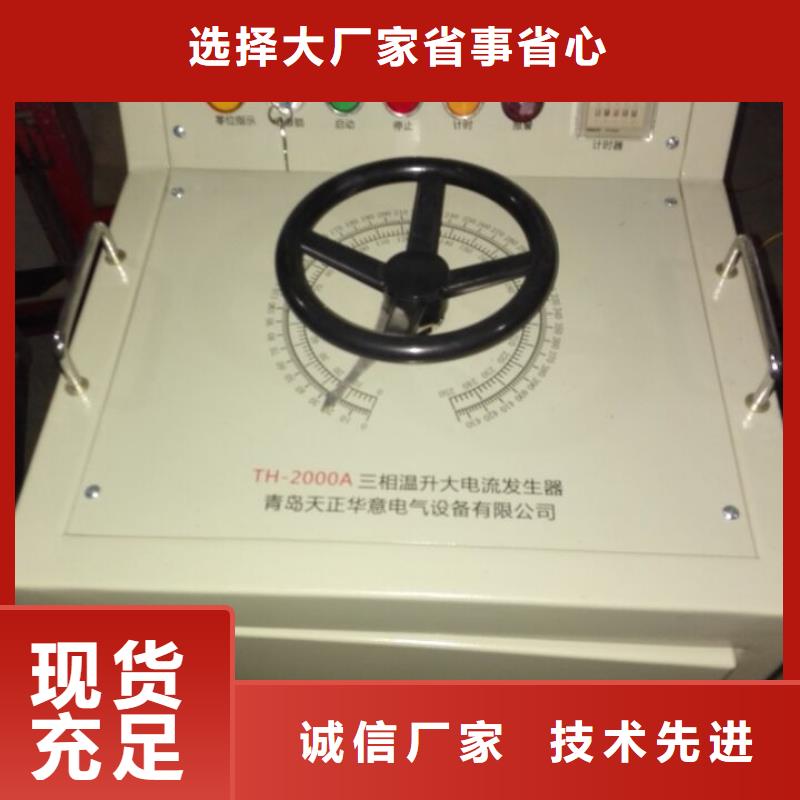

韶關大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

<韶關>天正華意電氣設備有限公司
韶關工頻耐壓試驗裝置2023已更新(今日/案例) <韶關>天正華意電氣設備有限公司

韶關大電流發生器 功率的估算電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積，不論是E形殼式結構，或是E形芯式結構（包括C形結構），均是指繞組所包裹的那段芯柱的橫斷面（矩形）面積。在測得鐵芯截面積S之后，即可按P＝S2/1．5估算出變壓器的功率P。式中S的單位是cm2。例如：測得某電源變壓器的鐵芯截面積S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各種誤差外，實際標稱功率是30W。三、各繞組電壓的測量要使一個沒有標記的電源變壓器利用起來，找出初級的繞組，并區分次級繞組的輸出電壓是基本的任務。現以一實例說明判斷方法。例：已知一電源變壓器，共10個接線端子。試判斷各繞組電壓。步：分清繞組的組數，畫出電路圖。用萬用表R×1擋測量，凡相通的端子即為一個繞組。現測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。第二步：確定初級繞組。對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，像圖4這樣的降壓變壓器，其電阻的是初級繞組。第三步：確定所有次級繞組的電壓。在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的。四、各次級繞組電流的確定變壓器次級繞組輸出電流取決于該繞組漆包線的直徑D。漆包線的直徑可從引線端子處直接測得。測出直徑后，依據公式I＝2D2，可求出該繞組的輸出電流。式中D的單位是mm。損耗

韶關大電流發生器.注意事項1．電源插座內置保險，如果保險熔斷可將保險盒向上拔出更換保險。2．為了保證，在使用之前，設備務必接地，調壓器務必置于零位。3．設備應置于干燥清潔廠所使用，且日常做好設備的維修保養。4．請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5．為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。九、售后服務本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例)
韶關工頻耐壓試驗裝置2023已更新(今日/案例) <韶關>天正華意電氣設備有限公司

韶關大電流發生器.用途全自動大電流發生器，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用西門子PLC和威綸通觸摸屏數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，采用美觀大方的PVC面板直接顯示一次電流，便于試驗觀察及記錄。測量精度高 0.2級功率大、體積小、帶負載能力強體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按短時間工作配制（5分鐘以下）。二、技術特征1.名稱和分類（1）名稱：全自動大電流發生器。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 輸出電流： AC0～1000 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞4V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.3級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11電流穩定度：0.2％；2.12保護設置：過流、過壓

韶關大電流發生器系統的基本組成 1.電源分配及輸出原理 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制； 4.2.8 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控； 4.2.9 試驗過程中，密切注視數字表上的電流變化，時刻提醒操作人員注意； 4.2.10 試驗時間可任意設定，0～24 小時； 4.2.11 高精度傳感器配合高性能電流表，測量數據準確可靠； 4.2.12 手動動計時功能，當電流自動上升至目標值時，可以確認計時； 4.2.13 帶緊急停止按鈕，在緊急情況下，可用于迅速切斷系統電源，確保人身； 4.2.14 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠； 4.2.16 過流等故障時，保護即時，準確，可靠； 4.2.17 采用硬抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象； 4.2.18 可以實現 10～1000A 的精度在技術要求范圍之內； 4.2.19 大電流發生器可選擇6相輸出或單相輸出； 4.2.20 輸出時，可選擇 A、B、C 其中一相輸出； 4.2.21 6路輸出時，可同時調節6路，也可分別對每一路進行調節；4.2.22 6路輸出時，可每相輸出并聯，也可分別對每一相串聯輸出； 4.2.23 整體設計美觀大方，結構合理、可靠耐用。 4.3 系統技術參數 4.3.1 額定容量：60kVA（系統由控制柜、6臺調壓器和6臺三相大電流變壓器一體式組成）。 4.3.2 輸出電流：三相 AC1000A 6路4.3.3 輸出電壓：三相 AC 0～5V（相電壓）4.3.4 電壓測量精度：1.0％FS±3字 4.3.5 電流測量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 級；

<韶關>天正華意電氣設備有限公司
韶關工頻耐壓試驗裝置2023已更新(今日/案例) <韶關>天正華意電氣設備有限公司

韶關大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例)

韶關大電流發生器 簡介三臺單相大電流發生器按星形連接。冷卻方式：自然風冷。升流器應選取性能滿足使用要求并符合相應標準規定的導電、導磁和絕緣材料，在構成產品后應滿足相關標準試驗要求；引出線和端子的結構應保證良好的電接觸和預期的載流能力，并應有足夠的機械強度，端子應便于安裝和與外部導線連接，端子溫升不得超過75K。接地點應可靠接地，接地點附近應有易見、清晰、不易脫落的接地標志符號。大電流發生器的出線端配有穿墻銅排，銅排的規格滿足7000A的載流要求。變壓器的基本型式，包括兩組繞有導線之線圈，并且彼此以電感方式稱合一起。當一交流電流(具有某一已知頻率)流入其中之一組線圈時，于另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈之程度。一般指連接交流電源的線圈為「一次線圈」；而跨于此線圈的電壓稱之為「一次電壓」。在二次線圈的感應電壓可能大于或小于一次電壓，是由一次線圈與二次線圈間的「匝數比」所決定的。因此，變壓器區分為升壓與降壓變壓器兩種。大部份的變壓器均有固定的鐵芯，其上繞有一次與二次的線圈。基于鐵材的高導磁性，大部份磁通量局限在鐵芯里，因此，兩組線圈藉此可以獲得相當高程度之磁耦合。在一些變壓器中，線圈與鐵芯二者間緊密地結合，其一次與二次電壓的比值幾乎與二者之線圈匝數比相同。因此，變壓器之匝數比，一般可作為變壓器升壓或降壓的參考指標。由于此項升壓與降壓的功能，使得變壓器已成為現代化電力系統之一重要附屬物，輸電電壓使得長途輸送電力更為經濟，至于降壓變壓器，它使得電力運用方面更加多元化，吾人可以如是說，倘無變壓器，則現代工業是無法達到發展的現況。3.3.2功能特性：當一個正弦交流電壓U1加在初級線圈兩端時，導線中就有交變電流I1并產生交變磁通ф1，它沿著鐵芯穿過初級線圈和次級線圈形成閉合的磁路。在次級線圈中感應出互感電勢U2，同時ф1也會在初級線圈上感應出一個自感電勢E1，E1的方向與所加電壓U1方向相反而幅度相近，從而限制了I1的大小。為了保持磁通ф1的存在就需要有一定的電能消耗，并且變壓器本身也有一定的損耗，盡管此時次級沒接負載，初級線圈中仍有一定的電流，這個電流我們稱為“空載電流”。如果次級接上負載，次級線圈就產生電流I2，并因此而產生磁通ф2，ф2的方向與ф1相反，起了互相抵消的作用，使鐵芯中總的磁通量有所減少，從而使初級自感電壓E1減少，其結果使I1增大，可見初級電流與次級負載有密切關系。當次級負載電流加大時I1增加，ф1也增加，并且ф1增加部分正好補充了被ф2所抵消的那部分磁通，以保持鐵芯里總磁通量不變。如果不考慮變壓器的損耗，可以認為一個理想的變壓器次級負載消耗的功率也就是初級從電源取得的電功率。變壓器能根據需要通過改變次級線圈的圈數而改變次級電壓，但是不能改變允許負載消耗的功率。

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例) 韶關工頻耐壓試驗裝置2023已更新(今日/案例) <韶關>天正華意電氣設備有限公司

韶關大電流發生器 溫升長時間試驗裝置系統，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，◆采用美觀大方的PVC面板◆直接顯示一次電流，便于試驗觀察及記錄。◆測量精度高 0.5級◆功率大、體積小、帶負載能力強◆體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按1.25A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按做溫升(30分鐘-24小時)應按長期工作溫升配制。（6）為了保證電機使用壽命，設備輸出數值與設定數值偏差±8A時，默認數值達到指定電流不會繼續調節.二、技術特征1.名稱和分類（1）名稱：TH-DL1500A溫升長時間試驗裝置系統。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）

韶關大電流發生器.說明：表內的技術參數為單相大電流發生器的參數，如果需要的是相同型號的三相大電流發生器，則輸出容量都要相應的×3，電源電壓為380V、輸入電源相數為三相四線。四、試驗接線圖1整體式接線圖圖1 接線示意圖2．分體式接線圖圖2 接線示意圖五、面板功能說明圖3打印機打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕按印試驗結果RS232RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。指示燈： 由啟動燈、零位燈、報警燈三個燈組成，啟動燈和報警燈是高亮七彩燈。操作提示： 有一些簡短的提示語句和安裝接線圖。鍵盤 由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。電源開關： 工作電源，帶通電指示燈。六、操作步驟說明（1）開機使用開機處于“歡迎界面”如圖4：圖4 歡迎界面根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”圖5 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖6:圖6 主界面動態顯示區：一直處于采集信號，顯示輸出電流。結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或輸出電流、耐流時間或沖擊時間等。設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。信息顯示區：顯示試驗過程中的試驗狀態和提示信息。試驗操作區：選擇設置、試驗、回零命令。

<韶關>天正華意電氣設備有限公司

韶關大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

<韶關>天正華意電氣設備有限公司
韶關工頻耐壓試驗裝置2023已更新(今日/案例) <韶關>天正華意電氣設備有限公司

韶關大電流發生器系統說明為了使PLC的應用更加靈活并實現可視化， 對PLC和觸摸屏組合控制系統進行了研究。主要采用S7-300 CPU和觸摸屏作為系統的控制器和人機界面， 采集現場的溫度、電壓電流信號， 控制現場的執行機構。系統已投入運行數年，其運行效果良好。PLC是一種結構簡單、通用性好、功能較完備的新型控制元件， 其主要優點是抗干擾能力強， 可以提高系統的可靠性和穩定性以及生產效率， 特別適用于工業控制。觸摸屏是一種連接人和機器的人機界面， 它代替了原始的控制臺和顯示器， 可用于數據顯示和參數設置，并且可以用動態曲線的形式描述系統的控制過程； 擴展了PLC的功能， 減少了按鈕、開關、儀表等儀器的使用。3.1.3.2.1系統組成：本系統采用Siemens S7-300（具體型號，采用不同cpu以滿足客戶需求，祥見技術協議）和觸摸屏組成的系統控制現場的接觸器、電動機和溫度控制器等執行機構。S7-300通過模擬量輸入模塊和溫度、傳感器采集現場的溫度和電流電壓信號， 信號通過PLC上的A /D轉換、數值變換傳送到觸摸屏上， 觸摸屏顯示實時的溫度值、電流值、溫度曲線、電流溫升曲線和PID曲線； 且PID參數可以通過觸摸屏進行設置， 觸摸屏給PLC發送指令， 以控制現場的執行機構。由于PLC接口為RS-485觸摸屏接口為RS-232 因此， 需要增加一個RS-485 /RS-232轉換線。

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例)
<韶關>天正華意電氣設備有限公司

韶關大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

韶關工頻耐壓試驗裝置2023已更新(今日/案例)

韶關大電流發生器廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。本套多功能控制柜可完成全自動溫升專用三相大電流發生系統的各種相關控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計相應功能擴展的PLC控制柜、變頻柜等，滿足用戶要求，并搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。3.1.2控制系統組成部分：3.1.2.1 施耐德斷路器，接觸器主要一個或者幾個相應型號斷路器組成，實現整個柜體的電源控制，及相關組成部分的電源控制。3.1.2.2 西門子PLC根據工程需要選配S720 PLC，并配對使用相應適配型號的模塊，以實現系統要求的各項數據的采集及處理反饋等功能。本套多功能開關控制柜一般只選用西門子生產的PLC作為主控件。3.1.2.3工控機 研華工控機3.1.2.4臺灣明緯電源一般采用12V/24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據具體設備型號選用不同類型的開關電源，以實現相應功能。

<韶關>天正華意電氣設備有限公司 韶關工頻耐壓試驗裝置2023已更新(今日/案例)

韶關大電流發生器 控制系統簡介主體一臺多功能開關控制柜來實現大部分控制功能，日期、電壓、電流、時間、相關曲線等數據采用大屏顯示，讀數清晰、直觀同時顯示電壓、電流、時間等，有各種數據設置功能，可配高速熱敏打印機等；時間繼電器啟動/停止條件可任意設定，可設定時間范圍1秒～9999秒；高精度傳感器和高性能研華工控機；輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性，智能化工作全過程；任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；實時顯示輸出電流，時間結果，顯示直觀明了；完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠；逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；超過設定輸出電流上限，電機自動回零，并發生聲光報警；采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；自動錯誤診斷，易于發現和解決問題；可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。產品體積小、重量輕、結構合理、可靠耐用。本套多功能開關控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DCS）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。
