山西電容電流測試儀測試接線（1）單相電容的測量：單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在UN上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“A”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。如果電容器組有多個單相電容需要測試，可以在測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。圖4（2）三相△型電容的測量：圖5是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖5 △形聯接被試電容接線圖（3）三相Y型電容的測量：三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這里不再做具體介紹。（4）三相Yn型電容的測量：圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖6 Yn形聯接被試電容接線圖（5）三相III型電容的測量：圖7為三相Ⅲ型電容器測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將黃色夾子夾在母線排A相上，將綠色夾子夾在母線排B相上，將紅色夾子夾在母線排C相上，黑色夾子夾在A’線上，將A‘B’C‘短接，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。

山西電容電流測試儀電容測量接線圖在Y型電容測量的基礎上，將黑色測試線（N線）卡在電容器中性點處。5.5 電感測量圖6-1 電感全自動測量接線圖 圖6-2 電感手動測量接線圖當電感N相連接在一起時，按照圖6-1接線，采用自動測量；當電感N相獨立時，按照圖6-2接線，采用手動測量，并依次切換至NB、NC處。5.6 參數測量圖7 參數測量接線示意圖電源采用A、N相輸出，電流卡鉗根據需要選擇性接入。6.操作說明按開關鍵開機，進入測試主界面，根據需要選擇對應的測量模式，測量模式包括：并聯電容測量、△型電容測量、Y型電容測量、YN型電容測量、電感測量及參數測量。圖8 操作模式選擇界面操作主界面下點擊時間可修改系統時鐘信息6.1 并聯電容測量操作說明圖9 并聯電容啟動總電流、總相位、總阻抗、總電容為內部CT與采樣電壓的測量值及計算值；支電流、支相位、支電容為外部電流鉗與采樣電壓的測量值及計算值；并聯電容測量時電流鉗方向自動校正，正向、反向對測量結果無影響；按照幫助—接線示意要求，連接好測試線，系統自動測試，測試過程為：1 設置組別及相別；2 系統以A、N相輸出，預檢電容器組的并聯電容值；2 根據預檢值，實際加壓，內部電流互感器測量流過整個并聯電容器的電流，外部互感器測量流過單只電容器的電流；3 待支電容（紅色字體部分）數值穩定后按對應編號鍵暫存電容測試結果；4 如果需要停電更換外部電流鉗位置，請按暫停鍵，待更換完成后按繼續鍵，否則直接更換，重復3步驟；

山西電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

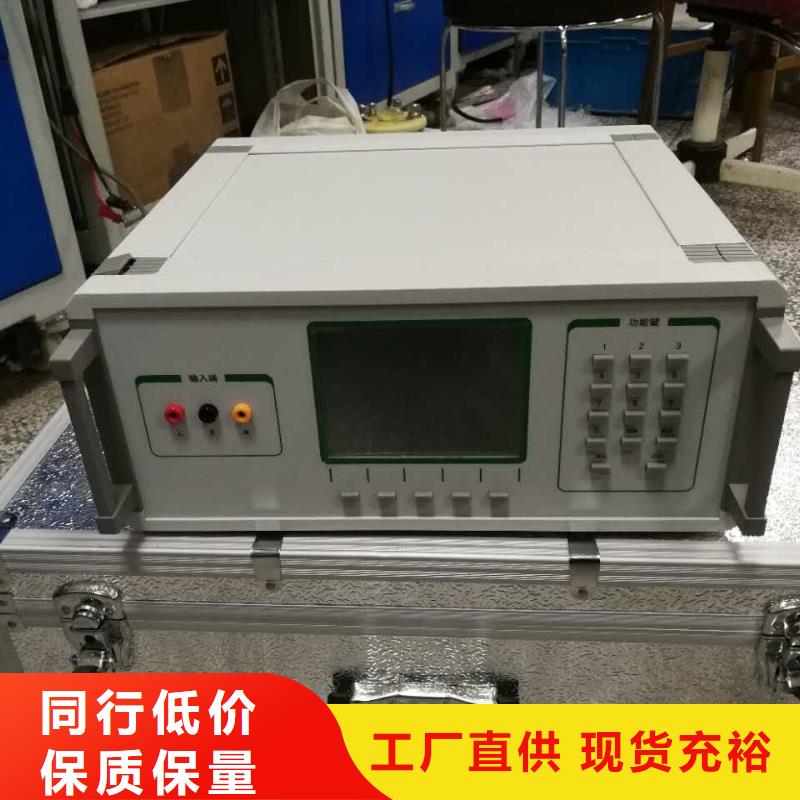

山西電容電流測試儀使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz儀器功率 200W五、面板介紹圖1Ua、Uo：測試線電源電壓輸出端；ua、 uo :測試線采樣電壓引入端；電流輸入：電流鉗接線引入端；電源開關：接通和斷開交流電源；：儀器接地端子液 晶 屏：顯示操作提示及測量數據鍵 盤：儀器各種功能的操作打 印 機：打印各種測量數據六、操作說明當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：圖2延時兩三秒鐘后液晶顯示主菜單，如下圖所示：圖3如果需要電容測試，在主菜單畫面下，按↑ ↓鍵，選擇 電容測試 后，按 確認 鍵，進入電容測量設定畫面，如下圖所示：圖4在電容測量界面，按↑ ↓鍵選擇被測電容類型，按 確認 鍵進入如下顯示界面（選擇單相電容）：圖5經過幾秒鐘時間，顯示測試結果如下圖所示：圖6如果要打印數據，請按打印鍵，存儲數據請按F1鍵，如果還需測量同相電壓下的其他單相電容，可按返回鍵返回電容測試界面，將電流鉗夾到被測電容上，按確認鍵重新測量。在電容測量界面，如果要測試三相電容，請按↑ ↓鍵選擇被測三相電容類型，此時屏幕會根據三相類型顯示當前需要測試哪一相，請根據所選擇的相接線，比如如果選擇三相△型電容測試，屏幕首先顯示的界面

山西電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書 檢查接線無誤 儀器接地良好 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn 三相III測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量按【ENT】鍵 稍后結果就會出現在顯示屏上，所測數據自動記錄按【ENT】鍵打印數據 按【ESC】鍵回到開機主菜單進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。
