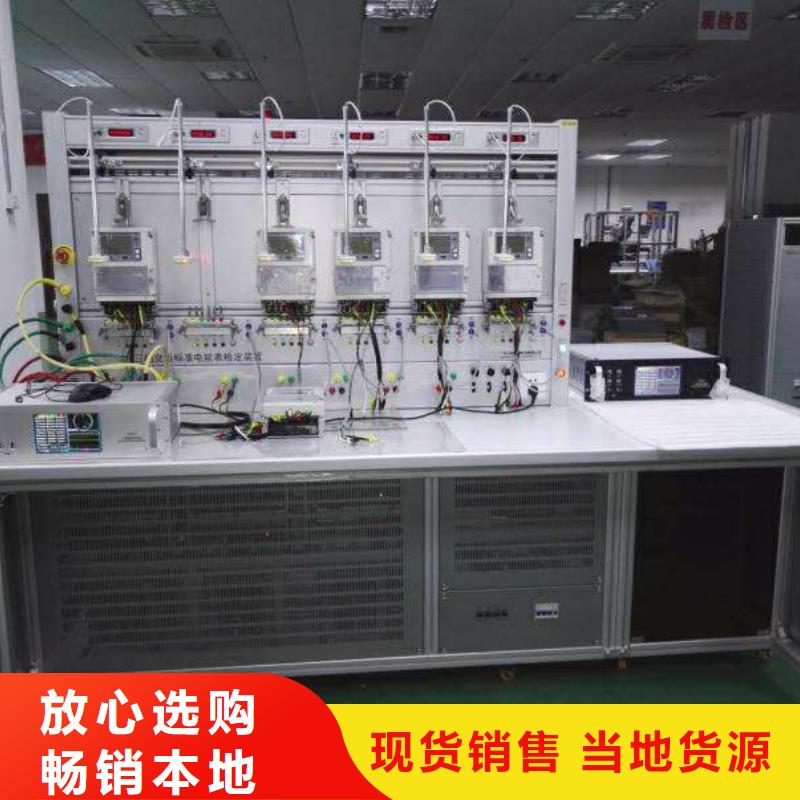

汕尾三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。

<汕尾>天正華意電氣設備有限公司

汕尾三相電能表校驗裝置 諧波設定方法是：（1）先按“諧波值”鍵，顯示窗口Ua、Ub、Uc、Ia、Ib、Ic均顯示一個數字2，2代表個相所含波形數，電源中已經預置一種諧波輸出方式，即每相均含有基波和三次諧波兩種波形，三次諧波相對基波幅度為10％，相位為零。（2）再按“諧波值”鍵，顯示器表達兩個意思，一是本次諧波參數共3項由P、S、Φ顯示，可輸入?yún)?shù)的項，其代碼在閃動。二是指定輸出本次諧波的相序，顯示于6個窗口的相序符號，表示該相內含有本次諧波，按下相應的起停鍵（Ua…Ic等）可使該相退出或參加.（3）諧波有三個參數是:諧波次數（n）諧波幅度（A）諧波相位(P)定義是:n:兩位數值1-21次任選.A:三位數表示以基波幅度為本次諧波相對基波的百分值0-按整數設定。P:三位數表示諧波的相位0-360°按整數設定.輸完一個諧波參數后再輸下一個參數，可按依次“諧波”鍵下一個代碼會閃動表示可以輸入。(4)某次諧波設定完后，要確認，確認的方法是先按“↑”鍵再按”0”鍵.(5)當某一相輸出含有多個諧波成分，可以多次輸入并每次都確認一下.(6)從”諧值”狀態退出可按任一個功能鍵.使用諧波輸出要

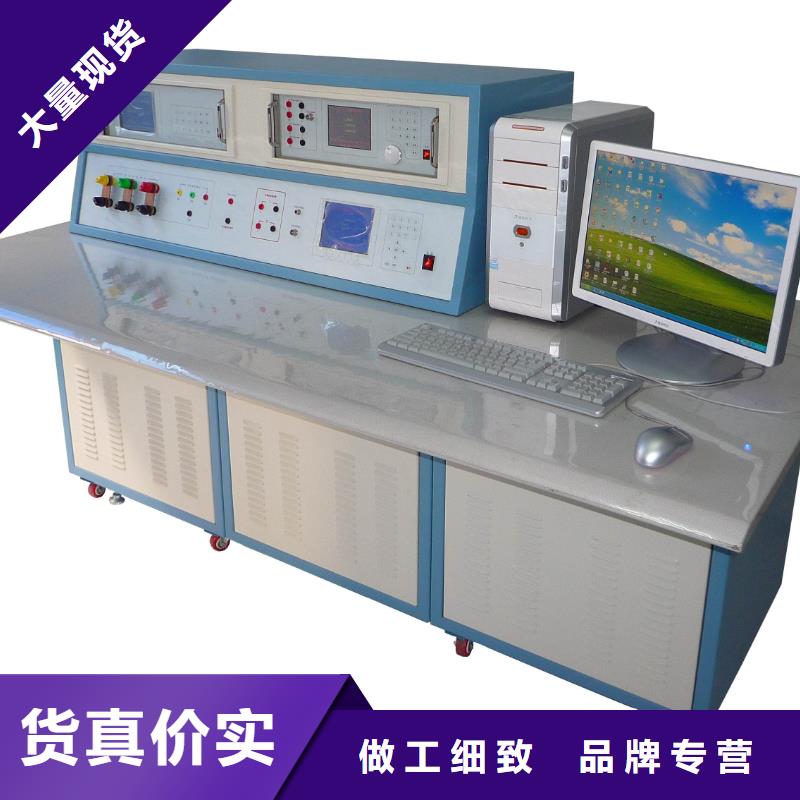

汕尾數字式多功能儀表校準儀

汕尾三相電能表校驗裝置 使用注意事項1、報警復位輸出電壓短路或開路時，裝置會停止輸出報警，報警時，P顯示E，相對應U與I窗口，顯示出故障報警可通過按一次“復位”鍵復位，偶然干擾起報警，復位后可以重新啟動輸出。在故障未排除之前啟動輸出，會重新報警，裝置電源中主放大器的某些故障可能按“復位”鍵也無法恢復，這時應當停機，與廠方聯系。當發生可復位故障報警時，檢查故障的順序一般是（1）是否被樣表電流開路或電壓短路；（2）電流輸出負載開關是否應置“重載”；（3）標準表電流回路是否開路；（4）供電電源是否異常；（5）其它原因。2、程序干擾復位供電源中突發性過強干擾，如電源插頭接觸不良，可能使裝置中微機程序無法執行，這時一般表現為面板上鍵燈亂亮，按健不起作用，這時可按下鍵盤上紅色復位按健，重新起動即可。3、改變輸出頻率改變輸出頻率時，由于數字調頻電路的過度過程，會暫影響輸出穩定性。4、裝置關機應當停止三相電壓，電流輸出，在按停止紅按扭關機。5、標準表送檢標準表取下送檢時，內附CT次級開路，此時禁止裝置加電。6、裝置接地TH-12的機架與電壓輸出U0相連同時連接 TH-12內部電氣地該接地端子還引到 TH-12背板接地端子上注意 TH-12架與殼之間是絕緣的.（1）BDJ-3AC脈沖穩定該接地端子與 TH-12接地端子用導線S1連接.（2）裝置臺殼于-220V插頭中地線(火線、零線、地線、三線方式)相連，同時用導線S2連接到 TH-12的接地端，在進行臺體耐壓實驗時應當此S2聯機斷開。（3）裝置接地標致應與大地可靠連接，以保證裝置誤差讀數穩定和操作。7、搬運臺體搬運臺體切勿抬臺面，應當抬裝置鐵外殼底部。

<汕尾>天正華意電氣設備有限公司

汕尾三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

汕尾三相電能表校驗裝置本操作3.1、整機及接線介紹⑴-- USB接口； - RS232通訊口；⑶—外電源插座；電源輸入范圍：55—480V；⑷--5A鉗自修正端口； ⑸--電源開關。外電源和內部端子共用電源開關，有三個檔位，中間為斷開；三相電壓輸入插座，Umax ＝ 480V；⑺--電流鉗接線座。A、B、C三相共三個專用七芯接線座；⑻-三相電流輸入輸出插座，Imax ＝ 10A；⑼--局號光電采樣脈沖輸入、局號１低頻輸出端口。（詳見下頁的正面接線俯視圖）；⑽--局號低頻脈沖輸出、局號２光電采樣脈沖輸入端口。（詳見脈沖信號接線介紹）脈沖信號接線介紹（光電頭正面俯視圖）①：地 局號１低頻輸入局號２低頻輸入：局號１低頻輸出（檢定口正面俯視圖）①：地 ＋5V 局號２低頻輸入 局號２低頻輸出 局號１低頻輸出3.3、電能脈沖輸入、輸出方法在現場測電能表時，電能脈沖取樣的準確、快捷，直接影響到現場工作的效率。脈沖取樣器有三種：光電采樣器、手動開關、脈沖線。在同時校驗兩個電能表時，需要兩個脈沖取樣器，分別接入電能脈沖。3.3.1、電能脈沖輸入?光電采樣器它依靠兩個松緊帶或吸盤將自己固定在電能表上。具有自動跟蹤、智能識別電度表上黑標的功能。不同的光電采樣器在使用時有細微的區別，詳見說明書。優點：結構簡單、體積小便于攜帶，具有智能識別功能。缺點：電能表前蓋有凸沿，才可固定住松緊帶式的光電采樣器。吸盤的使用壽命不如松緊帶的長。一般不能用于電子式電能表的測試。局號１光電采樣器接到《光電頭》，局號２光電采樣器接到《檢定口》航空頭。兩種光電采樣器可以互換。?手動開關主要用于在人工無法固定光電采樣器的情況下，用手動開關來代替光電采樣器校驗機械式電能表。手動方式時，這時的圈數是指機械表轉多少圈后按一次手動開關的意思，每按一次計算一次誤差。光電方式時，機械表轉一圈就要按一次手動開關。優點：簡單可靠。 缺點：人為誤差與個人的經驗有關。局號１手動開關接到《光電頭》，局號２手動開關接到《檢定口》航空頭。?脈沖線專為電子式電能表而設計的。一頭接儀器光電頭插座，另一頭分為兩條線，分別為黃色夾子是“局號1脈沖輸入”，綠色是夾子“局號2脈沖輸入”。黑色為“地”。?對于絕大部分廠家生產的電能表都可以通過以上的方式獲取脈沖信號。?

<汕尾>天正華意電氣設備有限公司 汕尾數字式多功能儀表校準儀

汕尾三相電能表校驗裝置接線方式：即，被校驗電能表的類型，該項提供的選項有“三相四線有功”、“三相三線2元件有功”、“單相有功電能”、“三相四線無功”、“ 三相三線2元件無功”等五種模式。用戶可以根據實際情況，選擇正確的選項。CT變比：即電流互感器變比，當被校電能表電流是通過CT采集的，而本儀器采用鉗形電流互感器采集計量CT的一次電流，需在此設定被測電能表外接的CT變比值。如果被校電能表輸入電流與本儀器采集的電流相同，則設置為1。電表等級：被校電表的精度等級，本儀器可以校驗的電能表精度等級主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6種。電表編號：被校電能表的編號，可輸入6位數字。校驗員：校驗人員的編號，可輸入2位數字編號。

<汕尾>天正華意電氣設備有限公司

汕尾三相電能表校驗裝置 手動校驗功能校驗之前首先要預置被校表參數，使用BDJ-3AC標準表需置7個參數，使用RM-10/11標準表需置8個參數，這些參數代碼及定義是：A 被校表額定電流，4位有效數字。H 被校表電流過載倍數，2位有效數字 三 被校表啟動電流千分值，兩位有效數字。口 校驗控制方式，1位有效數字，“1”表示用光電頭 “2”表示用手動開關 被校表準確度，兩位有效數字。n 校驗圈數，兩位有效數字。預置參數使用“校值”鍵，步驟是：（1）按該鍵，顯示窗口出現全部參數，當前可預置參數的代碼在閃動，重復按該鍵，代碼將依次閃動。（2）選定代碼后，按數字鍵，數字進入該參數位，同時將原有數字左移一位，本參數輸入正確后，可按“校值”鍵輸入下一個參數，比如輸“n”值為5圈，要先按“0”再按 ”即可。（3）全部校驗參數置好后，按“功率”“電能”等任一鍵即可退出預置參數狀態。按“功率”鍵，顯示標準表測量功率，Ｐ窗口顯示１秒功率值，單位瓦特。按“電能”鍵Ｐ窗口將顯示累計電能值，單 表位， 表示當?shù)卣`差顯示窗口）同時校３塊表， 對應顯示被校表誤差。在使用光電頭的手動校驗時，沒有收到光電頭脈沖時 ＃為當?shù)卣`差顯示窗口）符號位置顯示“ ，每收到一個光電頭脈沖Ｇ１－Ｇ３會閃亮一次），當達到預定圈數，自動顯示出誤差并發出一聲音響，裝置能夠連續不斷地計算和顯示誤差，每次計算結果和累計脈沖數，可一直保 持到下一次校驗結果替代為止，誤差顯示小數點后三位，當誤差大于±１０時顯示Ｅ。7、起動與潛動實驗為了能打印出啟動和潛動實驗結果，設置了“起動”“潛動”鍵。按“起動”鍵可進行啟電流實驗結果 Ic顯示被校表流過毫安值 顯示“ISUA“，這時要調節電流可以用＋、-、鍵調節，每按一次＋ 、-鍵輸出電流改變4千分之一，也可以用電位器進行調節。按“潛動”鍵可以進行潛動實驗，此時電源內部切斷輸出電流， 、顯示為 表示潛動，在潛動實驗時，可以按數字鍵“ 表示相對應被校表潛動實驗合格，打印時合格以 表示，不和格時， 諧波功能諧波功能使用首先要設定諧波值，然后按下“諧波”鍵后，P窗口顯示 ，其余窗口無顯示，待源按照設定的諧波準備好輸出時，顯示恢復正常，此時啟動輸出即帶有諧波。如果諧波已經在上次合成好存在電源內，按“諧波”鍵可以自動轉換成諧波輸出，不用等待。

汕尾三相電能表校驗裝置液晶界面液晶顯示界面主要有十三屏，包括主菜單、十二個功能界面，顯示內容豐富。(1)開機界面圖四、主菜單當開機后顯示圖四所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖五、參數設置屏如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、輸入方式、電流輸入、設置日期、設置時間、電表編號、485_規約、485_速率。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。

<汕尾>天正華意電氣設備有限公司 汕尾數字式多功能儀表校準儀

汕尾三相電能表校驗裝置[警告]在未接好電源線并關上后門之前，請勿將電源線插頭插入供電插座，裝置臺體內裸露的接線端子可能會引致觸電，危及生命。在裝置通電前應注意釋放裝置的急停開關（如果曾按下），并確定試驗室的供電插座是否有電，電網相電壓是否220V/380V（線），一般正負誤差不應超過10％，電壓過低或過高，可能造成本裝置功放的供電回路不能可靠工作。在裝置內部安裝的電源插座，通常受裝置電源總開關的控制，裝置未開機前是無電的，插座用于給裝置內配置的標準表等內部儀器供電。在裝置外部安裝的電源插座，不受裝置電源總開關的控制，直接連接在裝置電源的進線端，只要連接上裝置的電源線，這個插座就始終是有電的。按下【電源】開關后，裝置的標準表、誤差計等首先供電（一般裝置內標準表的電源開關應始終開啟），再按下裝置【功放】開關。功放電路由于“延時供電電路”的作用，不會立刻接通電源，約經過幾秒鐘的延時，專伺功放電源接通的交流繼電器吸合，功放電源接通。如果裝置發生漏電或電源短路等故障，過載指示燈將點亮并發出蜂鳴聲報警。更多表位的裝置，掛表架上的誤差顯示系統可能采用獨立結構的開關電源供電，它輸出5V直流電壓給分布式誤差計及顯示器。● 被校表的裝卸被校表的安裝方式一般采用帶有多功能端子的快速自動壓接表架，被校表所有端子一次壓接完成，不用再打螺絲，大大減輕了校驗操作人員的勞動強度。電流輸出在掛表架上各表位的連接和走向是從左到右，從上到下。

汕尾三相電能表校驗裝置本操作3.1、整機及接線介紹⑴-- USB接口； - RS232通訊口；⑶—外電源插座；電源輸入范圍：55—480V；⑷--5A鉗自修正端口； ⑸--電源開關。外電源和內部端子共用電源開關，有三個檔位，中間為斷開；三相電壓輸入插座，Umax ＝ 480V；⑺--電流鉗接線座。A、B、C三相共三個專用七芯接線座；⑻-三相電流輸入輸出插座，Imax ＝ 10A；⑼--局號光電采樣脈沖輸入、局號１低頻輸出端口。（詳見下頁的正面接線俯視圖）；⑽--局號低頻脈沖輸出、局號２光電采樣脈沖輸入端口。（詳見脈沖信號接線介紹）脈沖信號接線介紹（光電頭正面俯視圖）①：地 局號１低頻輸入局號２低頻輸入：局號１低頻輸出（檢定口正面俯視圖）①：地 ＋5V 局號２低頻輸入 局號２低頻輸出 局號１低頻輸出3.3、電能脈沖輸入、輸出方法在現場測電能表時，電能脈沖取樣的準確、快捷，直接影響到現場工作的效率。脈沖取樣器有三種：光電采樣器、手動開關、脈沖線。在同時校驗兩個電能表時，需要兩個脈沖取樣器，分別接入電能脈沖。3.3.1、電能脈沖輸入?光電采樣器它依靠兩個松緊帶或吸盤將自己固定在電能表上。具有自動跟蹤、智能識別電度表上黑標的功能。不同的光電采樣器在使用時有細微的區別，詳見說明書。優點：結構簡單、體積小便于攜帶，具有智能識別功能。缺點：電能表前蓋有凸沿，才可固定住松緊帶式的光電采樣器。吸盤的使用壽命不如松緊帶的長。一般不能用于電子式電能表的測試。局號１光電采樣器接到《光電頭》，局號２光電采樣器接到《檢定口》航空頭。兩種光電采樣器可以互換。?手動開關主要用于在人工無法固定光電采樣器的情況下，用手動開關來代替光電采樣器校驗機械式電能表。手動方式時，這時的圈數是指機械表轉多少圈后按一次手動開關的意思，每按一次計算一次誤差。光電方式時，機械表轉一圈就要按一次手動開關。優點：簡單可靠。 缺點：人為誤差與個人的經驗有關。局號１手動開關接到《光電頭》，局號２手動開關接到《檢定口》航空頭。?脈沖線專為電子式電能表而設計的。一頭接儀器光電頭插座，另一頭分為兩條線，分別為黃色夾子是“局號1脈沖輸入”，綠色是夾子“局號2脈沖輸入”。黑色為“地”。?對于絕大部分廠家生產的電能表都可以通過以上的方式獲取脈沖信號。?
