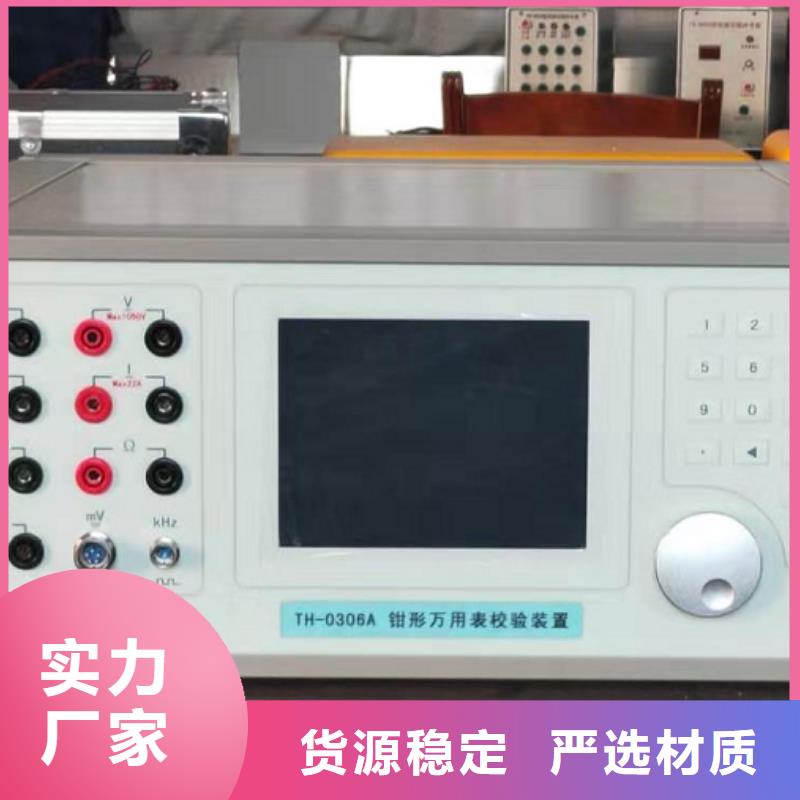

山南多功能校準儀信息使用多功能過程校驗儀之前,請仔細閱讀本手冊。在充分理解的基礎上,再對多功能過程校驗儀進行操作。錯誤的使用會導致儀表損壞或人身傷害。 禁對多功能過程校驗儀進行任何改造!由于擅自改造所造成的事故,本公司恕不負責。※危險:表示若不采取適當?shù)拇胧┑脑挘瑢⒃斐蓢?yán)重的人身傷害或重大的財產損失。※注意:提醒您對產品的相關重要信息、產品的處置或文件的特別部分格外注意!※危險?切勿在端子之間或端子和地之間施加超過校準儀上標示的額定電壓。端子之間的電壓是30VDC。?使用前,先測量一下已知電壓以確認校準儀工作正常。?請遵循所有設備的步驟進行操作。?當測試線的一端被插入電流插孔的時候,切勿把另一端的探頭碰觸電壓源。?切勿使用已損壞的校準儀。使用前應檢查校準儀的外殼是否有斷裂或缺少塑料元件。特別要注意接頭周圍是否絕緣。※注意?根據測量要求選擇正確的功能和量程檔。?校準儀采用鋰電池供電,請根據鋰電池充放電特點管理電源,以延長電池的使用壽命。?使用前應確定電池電量是否充足,電量過低應充電后使用。?檢查測試線是否有損壞或暴露的金屬。若已損壞,使用前應把損壞的測試線更換。檢查測試線是否導通。?使用探頭時,手指不要碰到探頭的金屬觸點。手指應保持在探頭的護指裝置后面。

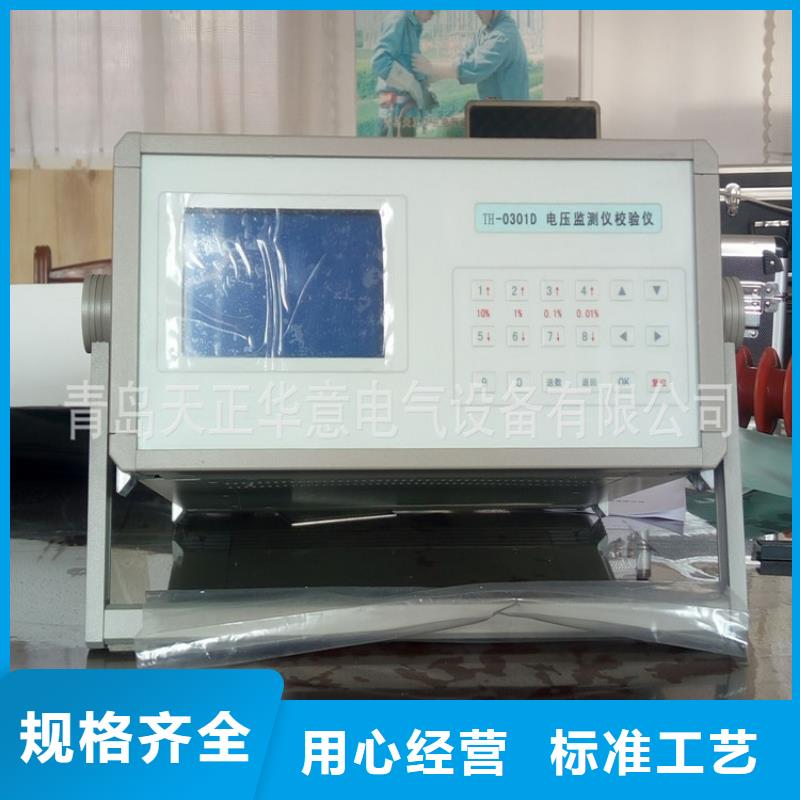

山南多功能校準儀 技術性能:1 、穩定性: AC﹤滿量程的0.02%/5分鐘DC﹤滿量程的0.01%/5分鐘作精密測量時儀器需預熱兩小時。2 、交流失真度: ﹤0.5%3 、直流紋波系數:﹤0.05%(額定輸出時)4 、輸出頻率準確度:50Hz、60Hz(59.7Hz)、400Hz、1KHz﹤0.1%(或市電同步)5 、輸出電壓、電流以及中值電阻的范圍及準確度見(附表1) (23℃±2℃,輸出值大于10%量程)6 、電源指標:交流電源電壓220V±10%,頻率50Hz±1Hz;7 、工作環境:工作環境的溫度5℃~35℃,相對濕度﹤80%8 、工作時間: 連續9 、外形尺寸:135×480×420mm3七、維修與調整:1 、儀器正常狀態檢查:在儀器復位后,選擇“%”顯示,直流檔的顯示應為“0”,交流電壓檔顯示應小于滿度值的0.1%,交流電流檔在開路或短路時,允許有數字顯示。2 、本儀器電路比較復雜,如發生故障,請及時與我們聯系。在保修期內我們將免費修復或更換。

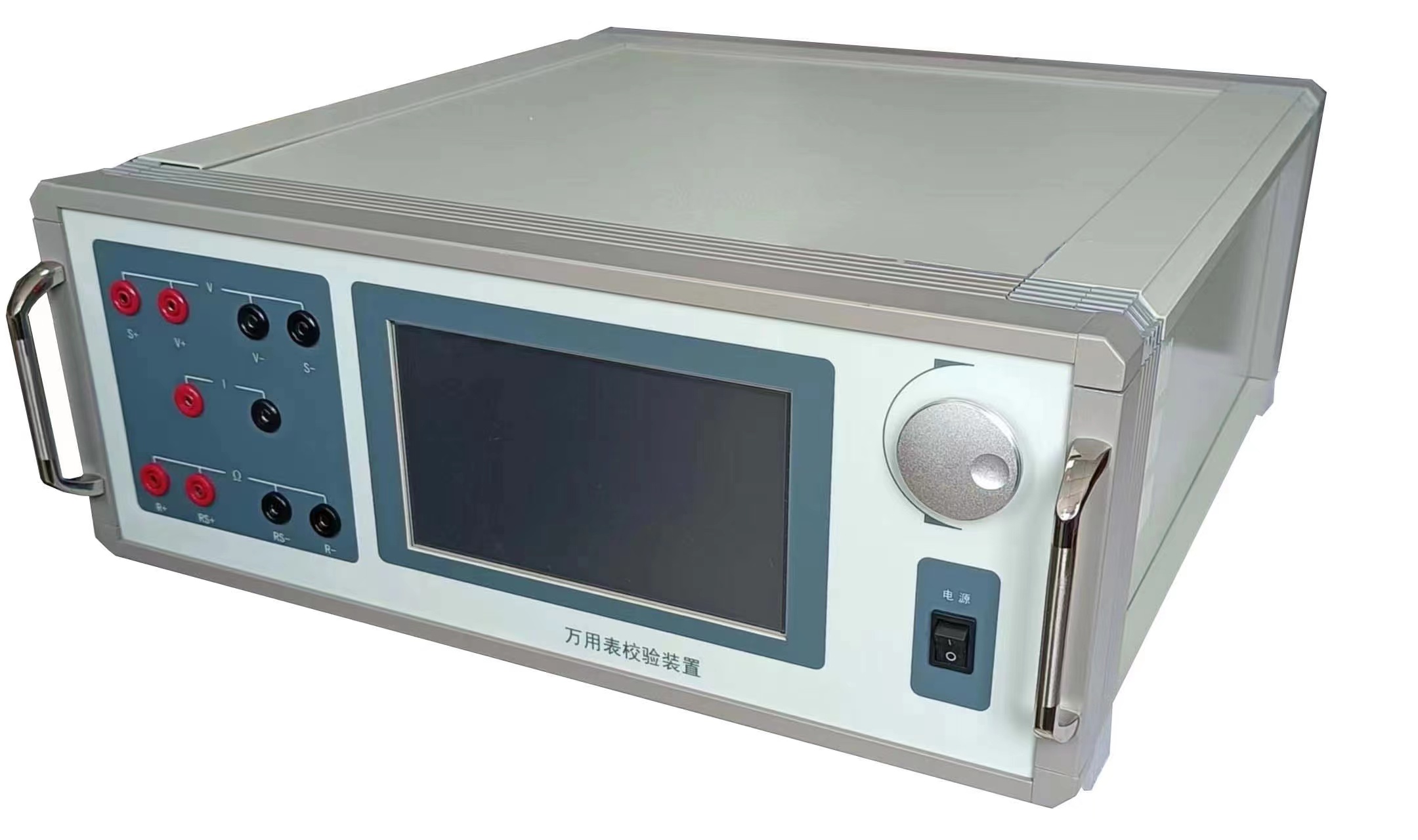

山南多功能校準儀 特別提示:2.1、當儀器有輸出時,避免轉換各種開關,以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V,操作時應注意人身。2.3、本儀器不宜在相對濕度大于80%的環境中工作;供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時,避免在有輸出的情況下,切換頻率。2.5、關機時請切斷輸出。3、概述:TH-3D型多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器,整機采用“閉環”控制,輸出穩定度高,可用于校驗數字式、各種指針式三用表及直流0.2級,交流0.5級以下各類表頭。本儀器電壓輸出11檔(0~1000V);電流輸出11檔(0~20A);中值電阻11×2檔(10Ω~20MΩ);交流頻率有兩種:定頻:50Hz、60Hz、400Hz、1kHz(數字合成,按鍵選擇),調頻:50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值,并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節,面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片,轉換速度和精度得到了大幅度提高;AC/DC采用真有效值轉換芯片,保證了交流輸出的精度。采用了新型的復合大功率放大器,輸出功率強大,可靠性高,失真度小。電壓短路、電流開路自動保護!具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點!


山南多功能校準儀 注意事項:8.1:當校準儀有輸出時,盡量避免轉動各種開關,以免損壞儀器和被檢表。8.2:當使用外控調節時, 每次測量完畢,務必將輸出降為零8.3:本校準儀輸出電壓1050V,操作時請注意人身。8.4:輸出連接導線要有足夠的絕緣強度(1500V)和截面積(>5平方毫米,50A輸出時應>10平方毫米)8.5:本校準儀不宜在相對濕度>80%的環境中工作;供電電源和地線的質量將影響輸出穩定度。8.6:關機前請切斷所有輸出。9、整機的校準:9.1:校準儀必須定期用0.01級以上的標準器在基準工作條件下,即環境溫度23℃±2℃、相對濕度(40-75)%進行校準。9.2:在嚴重超差或者線性度不好的情況下,按照機內部件示意圖調整,否則提倡采用“閉殼”校驗的方法9.3::“閉殼”校驗:將后面板上的鎖打到“校驗”狀態,LCD屏顯示校驗,選擇相應的量程和項目,調節校準儀,使輸出(標準表)為量程的滿度值(顯示值可能不是滿度值,此即是校準儀的誤差),按動校驗鍵,校驗鍵指示示燈熄滅,等到指示燈亮后,此檔校驗完成可進行其他檔位的校驗!校驗完畢后,將后面板上的鎖打回即可。
山南值得信賴的多功能變送器校驗儀供應商
山南多功能校準儀 使用方法:3.1:開啟電源開關,預熱10分鐘。3.2:根據被測表連好輸出線,無論是電壓或者電流,紅色接線柱是正端,黑色接線柱是負端。3.3:按動輸出鍵,對應的指示燈亮。3.4:按動AC/DC鍵,選擇交流或者直流,AC狀態下指示燈亮,如果在交流狀態下,可按動頻率鍵選擇頻率,對應的指示燈亮,默認交流頻率50Hz。3.5:按照被測表按動電壓和電流對應的按鍵,可輸出相應的電壓和電流,相應的指示燈亮,顯示窗口顯示輸出值的大小。3.6:關機:按動輸出鍵,切斷輸出,關閉電源開關。3.7:當電壓短路、電流開路、過載時,本儀器自動保護,顯示“over”,請查明故障后,重新測試。3.8:當有外來干擾,工作不正常時,可按動復位鍵。四、注意事項:4.1:本儀器輸出電壓1kV,操作時注意,將后面板的接地端子接到大地上。4.2:切忌在有輸出時關斷電源開關,應先按動輸出鍵關斷輸出,再關閉電源開關。4.3:將被測表正確的連接在電壓和電流輸出端子,以免損害被測表。
<山南>天正華意電氣設備有限公司
山南多功能校準儀 主要特點:5.1 整機采用“閉環”控制,輸出精度、穩定度極高5.2 數字合成正弦波信號發生器,失真小,可靠性高5.3 每個量程可實行一鍵軟件校準,實現整機的“閉殼”校驗,免開機箱5.4 240*64大屏幕LCD顯示5.5 輸出調節有外控和面板按鍵兩種調節方式5.6 量限可根據被檢表的量程選擇5.7 當輸出調節采用“百分比”調節時,可選擇步長5.8 交直流電壓輸出范圍 0~1050V 5.9 交直流電流輸出范圍0~60A5.10 供選擇的交流頻率五種:50Hz、市電(同步)60Hz、400Hz、1kHz5.11 電壓短路、電流開路自動保護。6、主要技術指標:6.1:穩定性: AC<滿量程的0.02%/5min。DC<滿量程的0.005%/5min。8小時穩定度:準確度的30%。6.2:分辨率:20ppm(0.002%)。6.3: 交流失真度:<0.5%。6.4:直流紋波系數:<0.1%。6.5:輸出頻率準確度<0.1%。6.6:外型尺寸:480×480×176(mm)。 重量:約24Kg。6.7:輸出電壓、電流及中值電阻的范圍及準確度:
<山南>天正華意電氣設備有限公司 山南值得信賴的多功能變送器校驗儀供應商

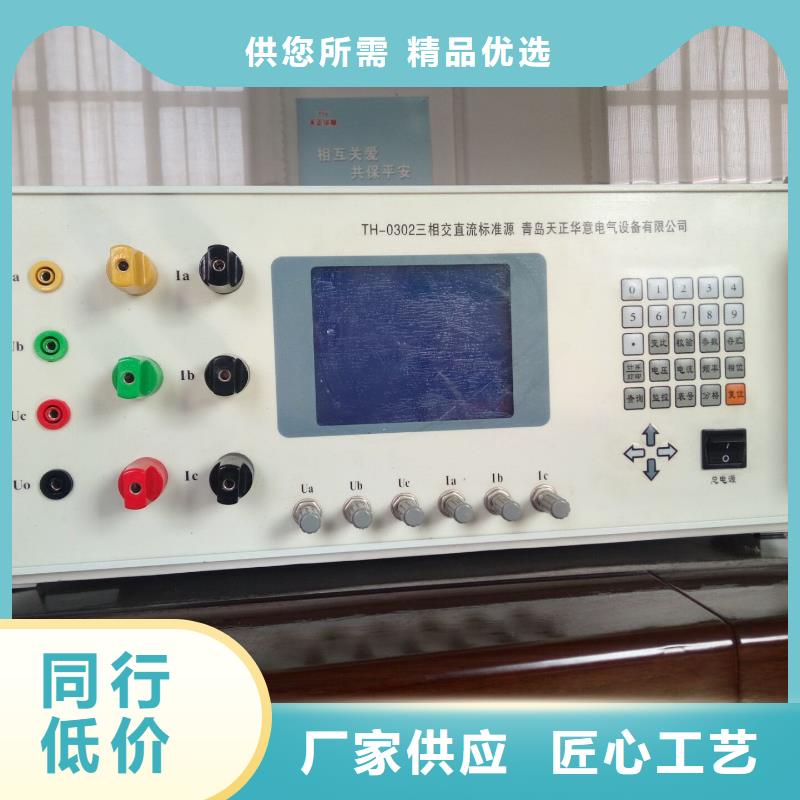

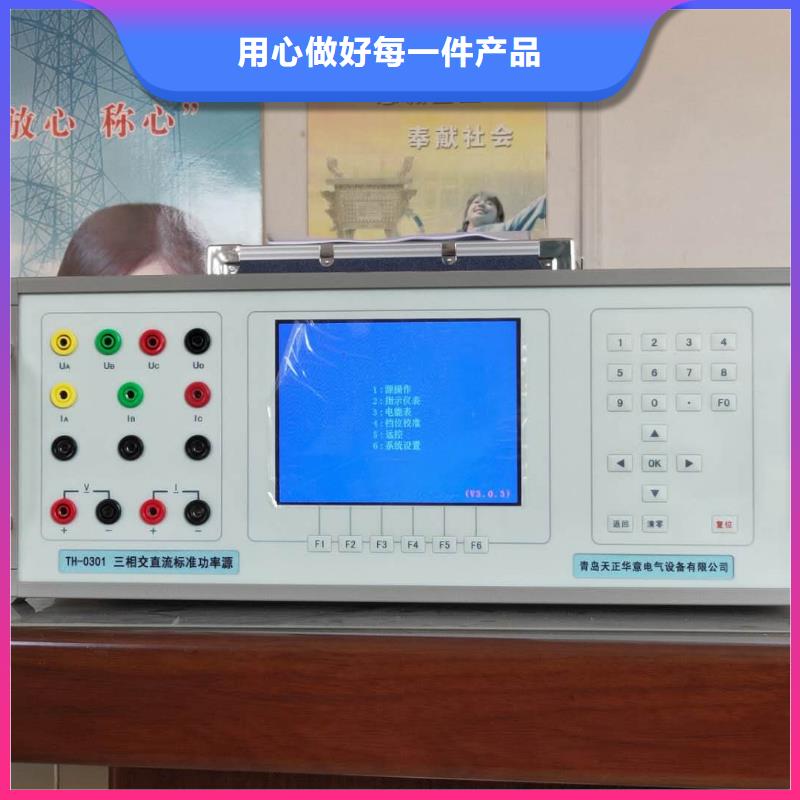

山南多功能校準儀 技術指標1.1電源輸出:1.1.1 交流電壓輸出 調節細度:0.01%RG 分辨率:6位有效數字準確度:優于±0.05%RG 穩定度:優于±0.01%RG/1min 失真度:優于 0.3% (非容性負載) 輸出功率:額定每相 25VA 滿負載調整率:小于±0.01%RG 輸出范圍:10V~600V 檔位設置: 57.7V、100 V、220V、380V、600V內部自動檔位切換 。1.1.2 交流電流輸出 調節細度:0.01%RG 準確度:優于±0.05%RG 分辨率:6位有效數字穩定度:優于±0.01% RG /1min 失真度:優于 0.3% 輸出功率:每相100A額定輸出50VA ,其他檔位額定輸出20VA。滿負載調整率:小于±0.01%RG 輸出范圍: 1mA~ 120A檔位設置: 0.2A、1A、5A、20A、 100A,自動檔位切換1.1.3 功率輸出 準確度: 優于 0.05%RG 穩定度: 優于 0.01%/1min。 分辨率:6位有效數字(有功功率、無功功率、視在功率)1.1.4 功率因數 調節范圍:-1~0~+1; 分辨率:0.00001; 準確度:0.0005。1.1.5 相位 調節范圍:0~359.99° 分辨率:0.001 °準確度:±0.02°1.1.6 頻率 調節范圍:45Hz~69Hz 分辨率:0.001Hz 準確度:±0.003Hz 1.1.7 諧波可以準確輸出 2~31 次諧波,各次諧波可以任意組合疊加在一起同時輸出,但是輸出諧波時總的諧波含有率之和不要超出下表所出的限制。諧波含量顯示準確度0.1%,諧波含量顯示分辨率4位有效數字。諧波相位(相對于基波)調節范圍0-359.99°。
