山南振蕩波局放耐壓試驗系統標準配置青島天正華意電氣OWTS主機一臺；筆記本電腦1臺；5.0m長高壓連接電纜1條；保護接地線1條；電源線1條；網線1根；急停控制盒1套；校準源1臺。選配：補償電容1套（含電容1臺；連接電纜1根；接地線1條）。產地：中國青島五、技術服務與維修■凡購買瑞士青島THSEIZE產品，產品保修期為一年（12個月），自交貨之日起計算。人為原因造成儀器損壞除外。■為每個客戶提供1次免費技術培訓，含現場技術指導、理論技術培訓。■對用戶進行產品質量進行跟蹤服務，發現技術和產品質量問題會及時給予解決。■業務人員將定期到用戶單位進行回訪，了解設備使用情況及幫助解決相關問題。■在保修期內，凡產品出現質量問題，在接到電話后24小時內幫助解決或到現場指導。■對于保修期外的維修，只收取零配件費，免收維修費。■對于合同產品，公司提供終身維修。

山南振蕩波局放耐壓試驗系統目前對電力電纜檢修的管理，主要是依據《電力設備交接和性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用廣泛的試驗方法。但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。電纜振蕩波局放診斷與定位系統（簡稱OWTS系統）是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。因此我們開發出交流衰減阻尼振蕩波局放測試裝置 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。

山南振蕩波局放耐壓試驗系統阻尼振蕩波電纜測試系統移動式測量和診斷系統是基于阻尼振蕩波技 術。它可以幫助您對電纜的狀態進行診斷評估。 一般常見的電纜故障例如? 安裝質量不合格? 鋪設電纜是處理不當? 電纜中間接頭以及終端頭不合格? 電纜絕緣的老化可以被快速發現同時定位。設備內置一個高壓直流電源、半導體開關和電抗器，用高壓 直流電源將試品電纜充電至預定值之后，半導 體開關動作，電抗器和容性的試品電纜發生串 聯諧振并在試品電纜上施加阻尼振蕩的電壓波形。本測試系統具有使用靈活、可批量自動測試、分析系統的特點。系統參數 10kV DAC 檢測系統 35kV DAC 檢測系統DAC 輸出電壓 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 頻率范圍 20 Hz – 1000 Hz (參照 IEC 60060-3)測試電容范圍 0025 μF – 5 μF局放測量范圍/分辨率 5 pC – 100 nC / 1 pC測量的局放帶寬 100 kHz – 500 kHz (參考 IEC 60270)校準模式下的附件定位 已集成局放定位寬頻 100 kHz – 20 MHz自適應配置輸入電壓 單相 94 – 250 V 48 – 63 Hz 500 VA 單相 94 – 250 V 48 – 63 Hz 500 VA設備尺寸直徑:高度:ca. 620 mmca. 690 mm直徑:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg運輸方式 鋁合金起重棒操作 通過網線連接筆記本遠程操作或使用 wifi 無線連接軟件分為測試和分析兩部分，測試部分可以提供各電壓等級的測試電壓，同時具備自動檢測的功能；分析部分包括時域反射，故障定位，PRPDA 局放模式圖，兼容其他設備數據格式，可自動生成測試報告

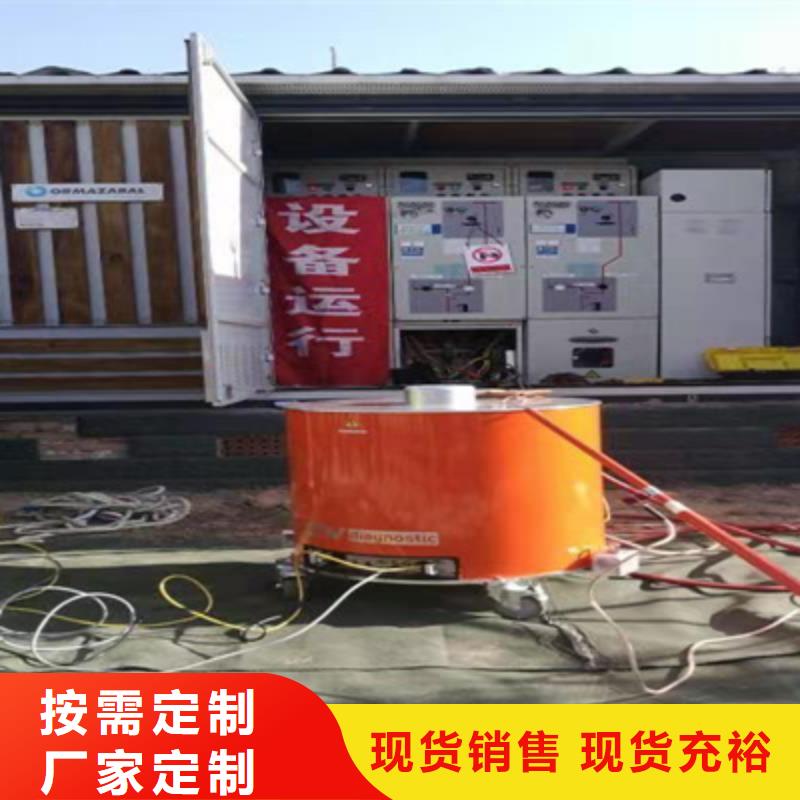

山南振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓單元與已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓單元 2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓單元：銀色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。

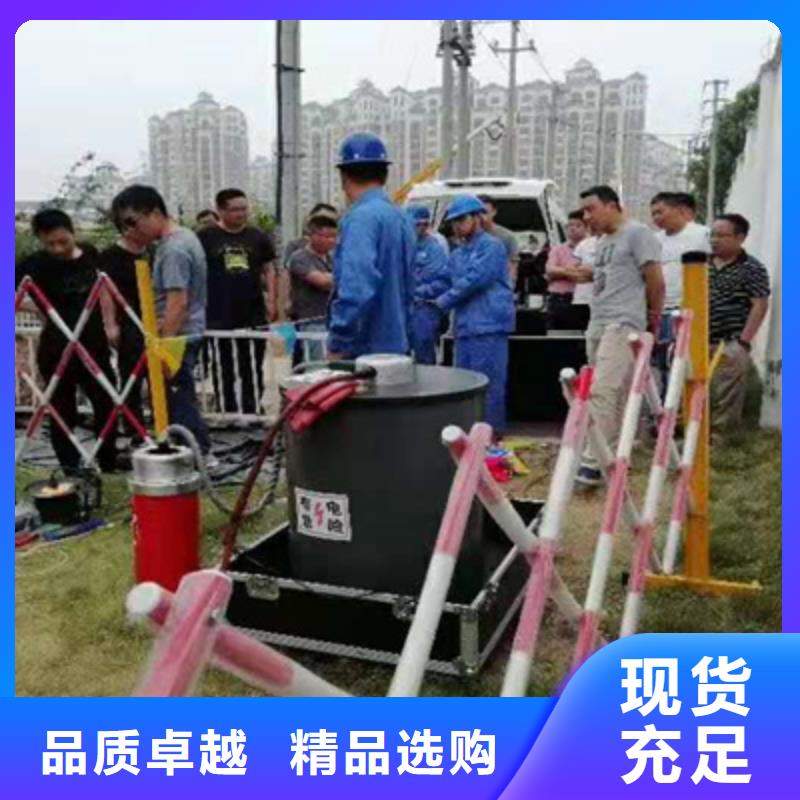

山南振蕩波局放耐壓試驗系統 二、操作說明：1、被測電纜要求及測試前準備1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好圍欄；2）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；3）收集電纜型號、長度、接頭位置等電纜參數；電纜全長必須準確，以用于校準；中間接頭測量盡量準確和詳細，有利于終判斷局放位置；4）電纜長度：一側測量方式：100m≤L≦≤3k，必要時可采用兩端測量的方式。2、絕緣電阻測試電纜主絕緣電阻測試：采用2500V（35kv電纜用5000V搖表）絕緣搖表進行測試；主絕緣電阻應大于50MΩ才可以進行下一步試驗。3、電纜交流耐壓試驗使用本系統的高壓試驗電源設備，對被試電纜各相做5分鐘1.6U0電壓的耐壓試驗。不閃絡擊穿才可以進行局放的檢測試驗。電纜振蕩波局部放電試驗4.1 電纜局放的校準：高壓測試前首先使用校準器進行局部放電量的校準，并測量電纜長度。首先按照以下接線圖聯接好設備。測試前檢查校準器電池，不足應更換。校準步驟：1）校準器Q9測試線的紅色線夾連接被測電纜線芯，黑色線夾接電纜接地。；2）校準100pc—2nc六檔，輸出接OUT×1接口。5nc-20nc三檔，輸出接OUT×10接口。3）選擇相應的檔位，打開校準器電源。4）打開變頻主機的電源，準備好筆記本電腦進入測試軟件界面。打開軟件后，首頁即是『電纜校準』界面，如圖x。電纜預設參數：已知被試電纜的長度時，請在『校準判定基準』中選擇『長度優先』，并在『預設電纜長度』欄中輸入電纜長度；如不確定被試電纜的長度時，請在『校準判定基準』中選擇『波速優先』，并在『預設電纜波速』欄中輸入電纜波速。注：電纜波速與電纜類型有關，典型值見表。

山南振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

山南振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

山南振蕩波局放耐壓試驗系統一、系統簡介1、概述目前對電力電纜檢修的管理，主要是依據《電力設備交接和性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用廣泛的試驗方法。但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。電纜振蕩波局放診斷與定位系統（簡稱WTS系統）是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。為此，我們開發出交流衰減阻尼振蕩波局放測試裝置 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。
