<山南>天正華意電氣設備有限公司

山南發電機錄波儀終身質保
山南錄波儀故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有 段、第二段的長度和第二段記錄頻率）。Fw1：波形 段記錄頻率，使用當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用當前采樣頻率。TH-608CDM便攜式故障錄波器采用循環方式管理故障記錄。故障啟動后， 本地機生成一個新的記錄，如果此時存儲空間不足， 本地機會刪除舊的一個故障記錄，然后保存新記錄。TH-608CDM便攜式故障錄波器本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有 時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，TH-608CDM便攜式故障錄波器監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），CDM3204將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即 不把緩變的模擬量有效值變化認作突變。

山南發電機錄波儀終身質保
山南錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

山南發電機錄波儀終身質保
山南錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

山南發電機錄波儀終身質保
山南錄波儀二、運行準備2.1.PC機需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上處理器操作系統：Windows NT/2000/XP/Win7RAM : 2GB或以上顯卡及顯示器：1024×768/16bit色 1280×960以上串行口（可選）：標準RS-232C串行口網絡接口：802.3 100M2.2.運行準備2.2.1.設備通訊運行前，需要配置PC機與錄波儀的通訊選擇項。由PMR程序的”通訊設置”按鈕或TRIAL程序的”菜單\設置\通訊設置”進入。在此選擇通訊方式。在此頁設置串行通訊口的參數?！氨緳C端口”，指的是PC機的端口。在此頁輸入錄波儀的IP地址。錄波儀的IP地址顯示在狀態條上。1、串行口（COM）使用隨機附帶的專用串行通訊線連接PC機和錄波儀。分別在PC機和錄波儀上選擇所用的串行端口，并選擇相同的波特率。波特率的選擇取決于通信線路的長度，如不改變串口通訊線，則不必更改。更改錄波儀的串口設置后，應重新啟動。2、網絡（TCP/IP）錄波儀的IP地址可在其本機設置。在錄波儀運行后，從其狀態欄讀取IP地址，并填入此對話框的“IP地址”一欄。建議使用隨機附帶的直聯網絡線連接PC機和錄波儀；如果是跨地域聯網，應基于對網絡充分了解做出正確的設置，并應確認所使用的網絡線、交換機等設備處于良好的運行狀態。2.2.2.參量配置部分參量配置內容可以在錄波儀上進行；使用PC機軟件，可以進行全部設置。運行前，至少應設置：1．模擬通道：名稱、代號，額定值、變比。2．開關量通道：名稱、代號、接入邏輯。3．派生量：根據需要配置派生量。

山南發電機錄波儀終身質保

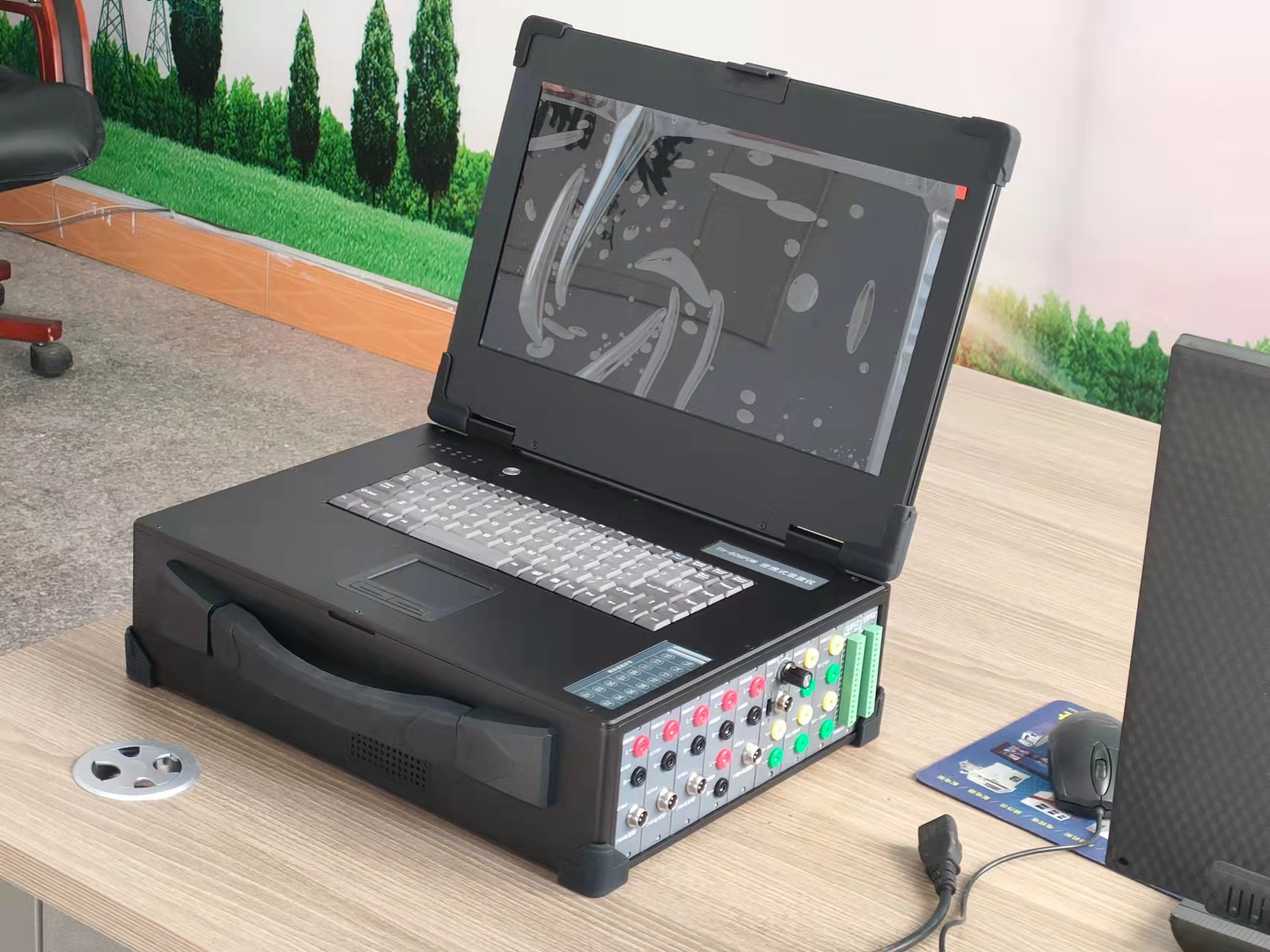

山南錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。
