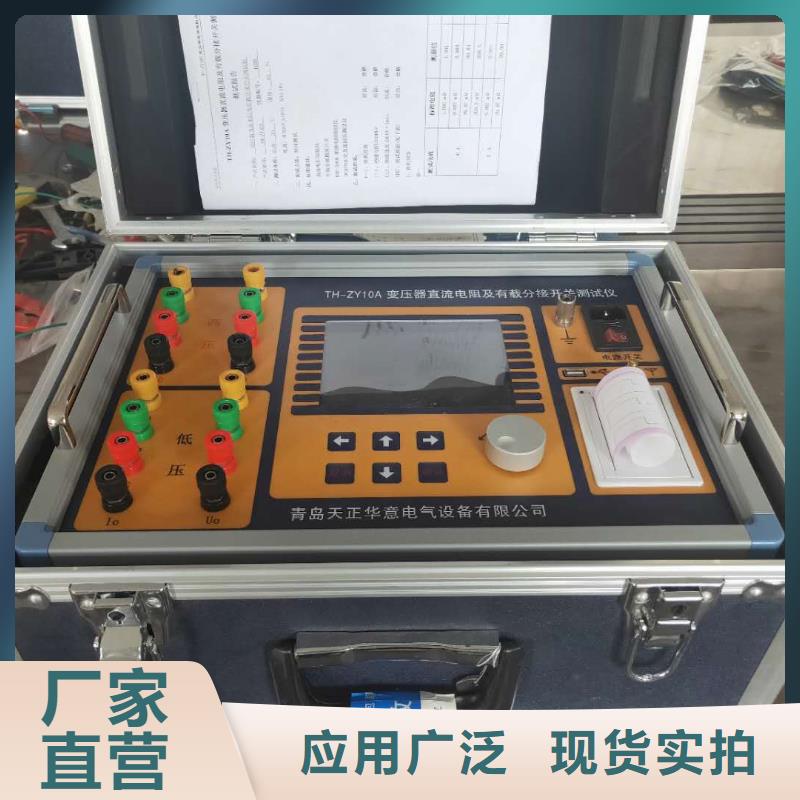

山南直流電阻測試儀介紹 儀器面板見圖一圖一1、儀器開關：一：選擇交流工作方式并開機；○：關機；二：選擇直流供電方式并開機。2、交流電源接口：選擇交流供電方式時，需接入AC220V，50HZ電源。3、接地柱：儀器接地，保護設備及人身。4、測試端子：I+、 I- ：電流輸出端子，I+為輸出電流正，I-為輸出電流負；V+、V- ：電壓輸入端子，V+為電壓線正，V-為電壓線負。5、電池電量顯示：顯示儀器內部電池剩余電量。6、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。7、打印機：打印輸出測試數據。8、數據接口：USB （標配）：可用U盤導出測試數據。RS232（選配）：用于數據通訊。9、按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程；測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。10、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法1、接線A： 單相測量法，儀器接線見下圖：將紅色測試線的插片接到I+上， 插桿接到V+上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。圖二B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。圖三圖四圖五對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的 電流比較小，或者為了加快測量速度，可選擇助磁法測量。

山南直流電阻測試儀2、使用條件：環境溫度：0℃~40℃環境濕度：≤85%RH工作電源：交流220V供電，插上充電器后可電池充電電源頻率：(50±1)Hz3、面板功能介紹下圖為面板示意圖： 液 晶 屏：顯示操作提示及測試數據復 位：測試完畢或中斷儀器工作啟 動：測試或者重復測試開 關：電源開關+I -I：電流端子+V -V：電位端子充 電 插 座：插上充電器后可電池充電接 口：USB接口4、開機界面顯示如圖一所示：圖一5、按數據測試進入以下界面，如圖二所示圖二試品型號：點擊 可編輯試品名稱（長可輸入16個漢字）；繞組溫度：點擊會彈出 可以設置溫度，點擊刪除，點擊確認，點擊返回；折算溫度：點擊會彈出 可設置溫度，點擊刪除，點擊確認，點擊返回；分接位置:點擊會彈出 設置，點擊刪除，點擊確認，點擊返回；測試相別：點擊在AB、BC、CA、AO、BO、CO、AmBm、BmCm、CmAm、 AmOm、 BmOm、CmOm、 ab、bc、ca、ao、bo、co之間循環；測試電流：點擊電流在AUTO、<20mA、40mA、200mA、1A、5A、10A之間循環；3、當選好電流后，點擊啟動測量，顯示“正在充電請稍候”進入測試狀態，幾秒后，就會顯示測試結果，如圖三所示圖三顯示測試結果后，可點擊直接切換分接位置，不需要返回主界面，切換分接位后耐心等待幾秒后出測試結果，下一步可本地存儲保存測試結果，也可點擊U盤存儲、打印；點擊返回主頁，返回主界面；4、在圖一中點擊數據管理，進入數據查詢界面，如圖四所示：圖四點擊可查詢歷史數據、刪除數據，也可U盤存儲、打印數據，點擊返回主頁，返回主界面;5、在圖一中點擊參數設置，進入?yún)?shù)設置界面，如圖五所示：圖五亮度調節：可根據現場環境，移動按鈕調節屏幕亮度語言設置：點擊按鈕可切換中/英文界面廠家設定：只有生產廠家可設置設置好點擊返回主頁，回到主界面6、在圖一中點擊時鐘修改，進入時鐘修改界面，如圖六所示：圖六點擊 設置日期和時間；

山南直流電阻測試儀上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。2、開機、測試、打印開機后屏幕顯示歡迎界面稍后顯示初始界面，如下圖◆選擇電流：在初始界面，按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移動至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖：其中，R為實測電阻，Rt為折算電阻。（折算溫度請參考本說明書：六、2 溫度設置，如果不進行溫度設置，則默認為上一次設定值）。當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器電源斷開，屏幕恢復初始狀態，重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。（注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。）

山南直流電阻測試儀儀器參數設置（時鐘、亮度、數據）觸屏：在主頁面直接觸摸“系統設置”圖標，進入系統設置界面。按鍵：按【←】或【→】選中“系統設置”圖標，按【確定】鍵進入。在此頁面可進行以下操作：①．修改儀器時鐘：觸屏：觸摸“時鐘設置”圖標進入時鐘設置界面。按鍵：按【←】或【→】鍵選中“時鐘設置”圖標，按【確定】進入。通過觸屏或按鍵修改時間，修改完后確認保存新時間，或返回放棄修改。②．調節屏幕亮度：觸屏：觸摸“屏幕亮度”圖標進入亮度調節界面。按鍵：按【←】或【→】鍵選中“屏幕亮度”圖標，按【確定】鍵進入。此時可按“+”號或“-”號，或選中“調整亮度”圖標后按【↑】或【↓】鍵調整屏幕亮暗程度。③．全部已存數據：觸屏：觸摸“擦除數據”圖標，進入數據界面。按鍵：按【←】或【→】鍵選中“擦除數據”圖標，按【確定】鍵進入。觸摸“擦除數據”圖標，或選中【擦除數據】圖標后按【確認】鍵，儀器全部已存測試數據。注意：數據后無法恢復，請謹慎操作。七、電池充電說明當儀器長時間不用或使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變?yōu)榧t燈，開始對儀器電池進行充電。當充電指示燈變?yōu)榫G燈時說明電池充電完成，這時可以拔掉充電器。注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池?fù)p壞，屬于人為原因，本公司不負責免費更換。對已過保修期或非產品質量問題造成的儀器故障，

山南直流電阻測試儀測試電流：選擇測試電流檔位。5.5.2單相測試在“直阻參數設置”屏下“測試相別”項中選擇單相相別相后，可進行所選相的單相測量。例，選擇測量“CO”相（見圖十七）。圖十七按“確認”鍵，鎖定屏幕數據，可進行打印、存儲等數據操作（見圖十八）。20℃測量值75℃折算值圖十八屏幕中間顯示測量結果，底部顯示可操作菜單：?繼續測試：解除數據鎖定，測試數據實時刷新。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。此時按“取消”鍵，儀器將停止測試，并開始放電，放電完成后，儀器自動返回直阻參數設置屏。5.5.3三相Yn測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，在進行三相測量前需選擇是否啟用中性點校正功能（見圖十九）。圖十九如選擇啟用中性點校正功能，儀器將先測量單相AO數據暫存，然后再進行三相測量， 使用暫存的AO數據進行中性點校正，使三相測量數據更接近單相法測量的數據；如不啟用該功能，儀器將直接進行三相測量，速度更快，只是數據與單相測量數據差異稍大一些，但是對于三相不平衡率影響微乎其微。本說明書只以帶中性點校正功能的測試方法加以說明，不帶中性點校正功能只需跳過單相測量步驟即可。

山南直流電阻測試儀“試驗編號”、“測試?yán)@組”、“分接位”、“靈敏度”、“測試電流”、“測試項目”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵或轉動“飛梭”選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵或轉動“飛梭”修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的編號。測試?yán)@組：設置測試有載分接開關時是否帶繞組，分為有繞組和無繞組。分 接 位：設置被測有載分接開關的實際分接位，便于生成測試報告。按“上”鍵或“向右”轉動“飛梭”，分接位號由低到高依次變化，如此時是“01－02”，按“上”鍵或“向右”轉動“飛梭”一次變?yōu)椤?2－03”，如此時是“02－01”，按“上”鍵或“向右”轉動“飛梭”一次變?yōu)椤?1－02”，依此類推；按“下”鍵或“向左”轉動“飛梭”則相反。靈 敏 度：設置被測有載分接開關動作時的觸發靈敏度，靈敏度越高儀器越容易被觸發，靈敏度越低，儀器越難被觸發，默認90；如果測試時還沒啟動有載分接開關，儀器就顯示了波形，則為靈敏度太高，需要降低靈敏度，如果有載分接開關已經動作完畢，儀器還沒有觸發，則為靈敏度太低，需要提高靈敏度，一般情況下默認值即可。測試電流：設置測試有載分接開關時的測試電流，一般根據電流檔的測量范圍選擇合適的測試電流。測試項目：設置不同的測試方式，分為動態參數和靜態參數；動態參數指測試有載分接開關的過渡波形、過渡電阻、過渡時間等參數，靜態參數指測試有載分接開關的靜態回路電阻。5.4.2有載動態參數測試在完成參數設置后開始進行測試，選擇“動態參數”測試時，進入“準備觸發”屏，見圖四，時時刷新有載分接開關三相回路電阻值，此時按“左右”鍵可選擇對“分接位”或“靈敏度”進行修改，其中“分接位”隨測試自動變化，按“上下”鍵或轉動“飛梭”進行所選參數修改，按“確認”鍵進入“等待觸發”屏，見圖五，按“取消”鍵停止測試返回上一屏。圖四

山南直流電阻測試儀按“左右”鍵選擇“縮放”或“標尺”選項，按“上下”鍵修改所選參數，其中“縮放”指波形的縮放比例，如1:1指波形按1:1進行顯示，如1:2指波形被縮小2倍進行顯示，依此類推（儀器在“波形顯示”屏?xí)r總是自動縮放到儀器液晶屏全屏顯示的比例），用戶可根據需要調節縮放比例，其中波形越被放大，波形分析時光標移動分辨率越高，分析結果精度越高，波形越被縮小，波形分析時光標移動分辨率越低，但波形壓縮成整屏顯示時，顯示更直觀；“標尺”t1指左面的豎線光標，t2指右面的豎線光標，當相應標尺被選擇后顯示實線，未被選擇時顯示虛線，轉動“飛梭”來移動所選的標尺，當需要光標慢速移動時緩慢轉動“飛梭”，當需要光標快速移動時可快速轉動“飛梭”，兩標尺在移動過程中不能相互穿越只能重合，任何時候按下“飛梭”，波形恢復到初始顯示狀態。上面的電阻值為標尺之間的平均電阻值（兩標尺重合后為標尺所在位置的瞬時電阻值），左下面的ΔT為兩標尺之間的時間，下面的電阻值為t2標尺所在位置所指示的瞬時電阻值。儀器可打印出兩標尺間的平均電阻值（在“分析數據打印”屏稱為過渡電阻值），對于A相波形，調整兩標尺，使之位于在波形中電流通過限流電阻的那一段（通常為 點位置的平滑處），這時上方顯示的電阻值即為兩標尺之間的平均電阻值，這時按“確認”鍵進入“分析數據打印”項打印A相的過渡電阻值， B相、C相和A相的測量、打印設置原理相同。儀器可打印出t2標尺所在位置的瞬時電阻值，基本原則是：要看哪一點的電阻值，就把t2標尺移動到那一點，如想測量、打印A相瞬時電阻值，可將t2標尺移動到想要測量的位置，這時下方顯示的電阻值即為t2標尺所在位置的瞬時電阻值，這時按“確認”鍵進入“分析數據打印”項打印A相的瞬時電阻值，B相、C相和A相的測量、打印原理相同。注意：當波形有抖動時，應盡可能找比較平滑段。波形分析時還應注意，M型有一些是并聯雙斷口結構，這時測試的電阻值是銘牌標定值的1/2。如用1A檔測量時，當波形出現過零點且持續2ms以上時，可換成0.5A檔測。如果用0.5A檔測，阻值也超過儀器測量范圍，很可能存在接觸不良或有松動處，此時應慎重對待多測幾次。 調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形 向上升起的拐點），此時顯示屏左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵進入“分析數據打印”項打印A相的過渡時間，同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。確定過渡時間的基本原則是：起始時間從曲線向下的拐點開始；結束時間從曲線 一個向上的拐點終止

山南直流電阻測試儀 簡稱直阻儀、又名直流電阻儀、變壓器直流電阻測試儀等。直流電阻測試是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目、能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。也是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。同時，類似干式變壓器，非晶合金變壓器，由于低壓線圈采用銅箔繞制，電阻值極低，給測試帶來了較高的精度及分辨率的要求。在通常情況下，用傳統的方法（電橋法和壓降法）測試變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了滿足感性線圈直流電阻快速測試的需要，提高直流電阻的測試精度、縮短測試時間以及減輕測試人員的檢測負擔而研制開發了本款直流電阻測試儀，對此本儀表設計了 輸出電流范圍為10A，解決了低值電阻測試的難題。同時針對互感器等高阻值試品，本儀表還將直流電阻測試量程擴展至1MΩ，是測試變壓器繞組以及大功率電感設備直流電阻的理想設備。本儀器還采用5.6寸彩色LCD顯示，操作界面簡潔美觀，內置可充鋰電池及充電電路，以高速微控制器為核心，結合高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路設計方面具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。以實現高精度、高穩定性、高速測試，還具有自檢、自動放電、輸出電流大、量程寬、抗干擾能力強、充放電速度快、數據分析處理、放電指示等特點。二．技術規格功 能 變壓器繞阻電阻測試、低電阻測試、等電位連接電阻測試、金屬連接電阻測試、微歐計電 源 內置：14.8V 7800mAh可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式 四線法充 電 器 16.8V/2A充電器顯示模式 5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口 I+（電流正）、I-（電流負）、U+（電壓正）、U-（電壓負）輸出電流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒壓12V）量 程(市電220V) 500μΩ~1.5Ω （恒流 10A檔 ）1mΩ~4.4Ω （恒流 5A檔）10mΩ~22Ω （恒流 1A檔）25mΩ~55Ω （恒流 400mA檔）200mΩ~110Ω （恒流 200mA檔）1Ω~550Ω （恒流 40mA檔）10Ω~1MΩ （恒壓 12伏 <5mA）量 程（內置電池） 500μΩ~200mΩ （恒流 10A檔）1mΩ~800mΩ （恒流 5A檔）10mΩ~12Ω （恒流 1A檔）25mΩ~30Ω （恒流 400mA檔）200mΩ~60Ω （恒流 200mA檔）1Ω~300Ω （恒流 40mA檔）1Ω~1MΩ （恒壓 12伏<5mA） 分辨率 0.1μΩ測試精度 恒流檔±0.1%±2dgt; 恒壓檔±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放電提示
