山南工頻高壓局放試驗裝置 結構說明本儀器為標準機箱結構，儀器分前面板及后面板兩部分，各調節元件的位置及位置和功能見下圖說明。1、4：長按改變門窗的位置2、3：長按改變門窗的寬度5：時鐘設置按鈕6：按9號鍵鎖定后再按此鍵，即可打印試驗報告7：分壓比設置按鈕8：門開關，重復按可選擇左右門9：波形鎖定按鍵10：橢圓旋轉按鈕11：顯示方式按鈕12：取消按鈕A、B、C通道選擇旋鈕與后面板A、B、C測量通道相對應第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

山南工頻高壓局放試驗裝置主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。（五）、倍頻發電機電源濾波器LBS-800/431、主要技術參數：三相額定電壓： 800V 額定電流 43A頻 率100～200Hz 線 路 數3衰減特性10KHz ～ 100KHz ≥ 60dB 100KHz ～ 300KHz ≥ 70dB背景噪音額定電壓下 Q≤ 5 PC聲明該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備的負責的相關單位。警告：局部放電測試儀僅用于接地電位。·檢測電氣設備時，在啟用探頭之前應該確保電氣儀器金屬外殼接地。 ·始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ·嚴格遵守當地規則。 ·附近有雷暴天氣時，不得進行測量。 ·電路通電后，不得實施測量。 ·切勿在測試過程中以機械方式（比如晃動或敲擊）、電氣方式（比如增加電壓）或物理方式（比如加熱）來干擾設備。·不得在爆炸環境中操作儀器或附件。 ·電池充電器內部具有市電交流電壓。 ·該裝置不屬于用戶自己維修的裝置，如果需要維護與修理，請聯系本公司進行維修。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢)
數字式局部放電檢測儀2023實時更新(今日/咨詢) <山南>天正華意電氣設備有限公司

山南工頻高壓局放試驗裝置 下面介紹一些主要視為干擾或非正常放電的情況：（1）懸浮電位物體放電波形特點：在電壓峰值前的正負半周兩個象限里出現幅值。脈沖數和位置均相同，成對出現。放電可移動，但它們間的相互間隔不變，電壓升高時，根數增加，間隔縮小，但幅值不變。有時電壓升到一定值時會消失，但降至此值又重新出現。原因：金屬間的間隙產生的放電，間隙可能是地面上兩個獨立的金屬體間（通過雜散電容耦合）也可能在樣品內，例如屏蔽松散。 （圖 5—04）（2）外部電暈放電波形特點：起始放電僅出現在試驗電壓的一個半周上，并對稱地分布在峰值兩側。試驗電壓升高時，放電脈沖數急劇增加，但幅值不變，并向兩側伸展。 原因：空氣中高壓或邊緣放電。如果放電出現在負半周，表示處于高壓，如果放電出現在正半周則處于地電位。(圖5—05)（3）液體介質中的電暈放電波形特點： （圖 5—06）放電出現在兩個半周上，對稱地分布在峰值兩側。每一組放電均為等間隔，但一組幅值較大的放電先出現，隨試驗 電壓升高而幅值增大，不一定等幅值；一組幅值小的放電幅值相等，并且不隨電壓變化。原因：絕緣液體中或邊緣放電。如一組大的放電出現在正半周，則處于高壓；如出現在負半周，則地電位。

山南工頻高壓局放試驗裝置 結構說明本儀器為標準機箱結構，儀器分前面板及后面板兩部分，各調節元件的位置及位置和功能見下圖說明。1、4：長按改變門窗的位置2、3：長按改變門窗的寬度5：時鐘設置按鈕6：按9號鍵鎖定后再按此鍵，即可打印試驗報告7：分壓比設置按鈕8：門開關，重復按可選擇左右門9：波形鎖定按鍵10：橢圓旋轉按鈕11：顯示方式按鈕12：取消按鈕A、B、C通道選擇旋鈕與后面板A、B、C測量通道相對應第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢)

山南工頻高壓局放試驗裝置 局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。第二章局放測試的試驗系統接線。在了解了局部放電的基本理論之后，在本章我們的重點轉向實際操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢)
數字式局部放電檢測儀2023實時更新(今日/咨詢) <山南>天正華意電氣設備有限公司

山南工頻高壓局放試驗裝置 主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。（三）、GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓：100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

山南工頻高壓局放試驗裝置 此后，隨著外施電壓U(t)經過峰值Um后減小，外施電壓在氣泡中建立反方向電場，由于氣泡中殘存的內電場電壓方向與外電場方向相反，故外施電壓須經(Us＋Ur))的電壓變化，才能使氣泡上的電壓達到擊穿電壓Vc，(假定正、負方向擊穿電壓Vc相等)，產生一次局部放電。放電很快熄滅，氣泡中電壓瞬時降到殘余電壓Vr(也假定正、負方向相同)。外施電壓繼續下降，當再下降(Us-Ur)時，氣泡電壓就又達到Vc從而又產生一次局部放電。如此重復上述過程，直到外施電壓升到反向蜂值一Um的增量Δ不足以達到(Us-Ur)為止。外施電壓經過一Um峰值后，氣泡上的外電場方向又變為正方向，與氣泡殘余電壓方向相反，故外施電壓又須上升(Us＋Ur)產生第—次放電，熄滅后，每經過Us—Ur的電壓上升就產生一次放電，重復前面所介紹的過程。如圖1—2所示。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢)

山南工頻高壓局放試驗裝置 尊敬的顧客感謝您使用本公司的產品。在您初次使用設備前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用我公司設備。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的設備可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于試驗設備均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。三年內如產品出現缺陷，實行免費維修。三年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當設備連線處聯機狀態時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品做聯機試驗前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無產品蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢)
<山南>天正華意電氣設備有限公司

山南工頻高壓局放試驗裝置 操作方法1、打開包裝箱，將儀器取出。2、取出耳機，將插頭插入耳機插孔。3、測試（1）按開機鍵，屏幕顯示圖3字樣，如果顯示屏顯示電壓不足，應先充電，然后再使用。（首次充電不少于12小時）（2）、調靈音量，首先將主機面板上音量調節到合適程度。（3）、將偵測器上的望遠鏡對準要檢測的絕緣子或其他高壓電氣設備（如高壓開關等）進行偵測，如耳機中出現“咔嚓咔嚓”的放電音，且液晶顯示器顯示數字，說明該絕緣子性能不好，若“咔嚓”聲音很大，說明其損壞的程度已經很大，應重點注意。（4）、在線桿、變壓器附近檢測，應沿線桿或變壓器周圍對同一絕緣子或電氣設備做多點檢測，避免誤判。（5）、在變電站檢測時，如果放電地方多，放電量比較大，液晶顯示器數值較大，分辨不出大小，這時應將音量旋扭調至適當位置，以液晶顯示為主，耳機聲音為輔的原則進行定位檢測時，如望遠鏡對準該絕緣子時顯示的數值大，而偏離該絕緣子時數值變小或為零，說明該絕緣子有放電故障或絕緣下降，停電檢修時，應重點注意。（6）、為了節約電池電量，延長激光使用壽命，測試結束后，關掉激光開關與瞄準鏡內照明電源。

數字式局部放電檢測儀2023實時更新(今日/咨詢)

山南工頻高壓局放試驗裝置 校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。然后調節放大器增益調節，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表讀數值與注入的已知電量相符。調定后放大器細調旋鈕的位置不能再改變，需保持與校正時相同。校正完成后必須去掉校正方波發生器與試驗回路的連接。（3）測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。旋轉“橢圓旋轉”開關，使橢圓旋轉到預期的放電處于有利于觀測的位置，連續升高電壓，注意次出現的持續放電，當放電量超過規定的值時的電壓即為局部放電起始電壓。在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關（注意：細調旋鈕的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），超過120至需要降低增益檔測量。注意：本儀器使用數字表顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關用一個或兩個時間窗，并調節門寬位置來改變橢圓上加亮區域（黃色）的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。三倍頻感應法的試驗步驟：將高頻電源接入儀器后面板的高頻電源插座，并將電源開關置于“開”的位子，其他試驗方式同前試驗。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢) <山南>天正華意電氣設備有限公司

山南工頻高壓局放試驗裝置 功能及特點1、功能（1）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（2）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（3）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（4）發現并定位鐵塔上的架空線路，絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（5）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（6）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡檢定位儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（7）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（8）高壓密封氣體液體的泄漏檢測；2、特點（1）手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。（2）信號接收范圍：遠可達50m。（3）信號放大倍數大、靈敏度高。（4）強度適中的綠色激光描準，陽光下人眼易跟蹤。（5）天線為雷達式軍用環焦天線，聚焦能力強。（6）顯示器可時時顯示波形，并可存儲有價值的波形。（7）定位準確，可靠，簡單實用。（8）功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。（9）除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明。（10）先進，狀態檢修的好幫手。

數字式局部放電檢測儀2023實時更新(今日/咨詢)

山南工頻高壓局放試驗裝置 局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。第二章局放測試的試驗系統接線。在了解了局部放電的基本理論之后，在本章我們的重點轉向實際操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。

<山南>天正華意電氣設備有限公司 <山南>天正華意電氣設備有限公司

山南工頻高壓局放試驗裝置 手持式超聲波局部放電巡檢定位儀使用指導超聲波探傷儀絕緣子故障遠距離檢測技術長期以來是國內外專家研究的重點課題，由于受電子元器件技術限制，其靈敏度一直達不到供電系統使用要求，隨著現代電子元器件技術的突飛猛進，其靈敏度的瓶頸得以突破，我公司在國內外專家研究的基礎上，采用先進的進口元器件，研制成功了TH-60手持式超聲波局部放電巡檢定位儀，填補了國內絕緣子故障遠距離測試的技術空白。該儀器質量、性能完全超越國外同類產品。本儀器主要用于絕緣子高壓線路及供電設備遠距離巡檢，預知潛在故障，檢測絕緣子運行狀況（絕緣子低阻故障，閃絡故障，污染故障），避免逐個上桿（或鐵塔）檢查，避免大面積檢修和擦拭絕緣子。亦可檢測高壓接頭放電，高壓開關放電，電暈放電，節省人力，物力。該儀器具有重量輕，攜帶方便，不受環境限制，操作簡便等特點。TH-60手持式超聲波局部放電巡檢定位儀是供電系統保障正常供電，提高經濟效益的理想檢測儀器。瓷質絕緣子正常運行中，由于其絕緣電阻很高，泄漏電流極小，本身不產生任何物理變化及高頻雜音；當其絕緣電阻下降后，泄漏電流增大，由于絕緣子本身材質決定會發出高頻雜音，TH-60手持式超聲波局部放電巡檢定位儀收到這種高頻雜音后，經內部電路及微電腦處理，有液晶顯示的數字大小及耳機聽到這種聲音后可判斷此絕緣子的劣化程度。

山南工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

<山南>天正華意電氣設備有限公司 數字式局部放電檢測儀2023實時更新(今日/咨詢)

山南工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

<山南>天正華意電氣設備有限公司

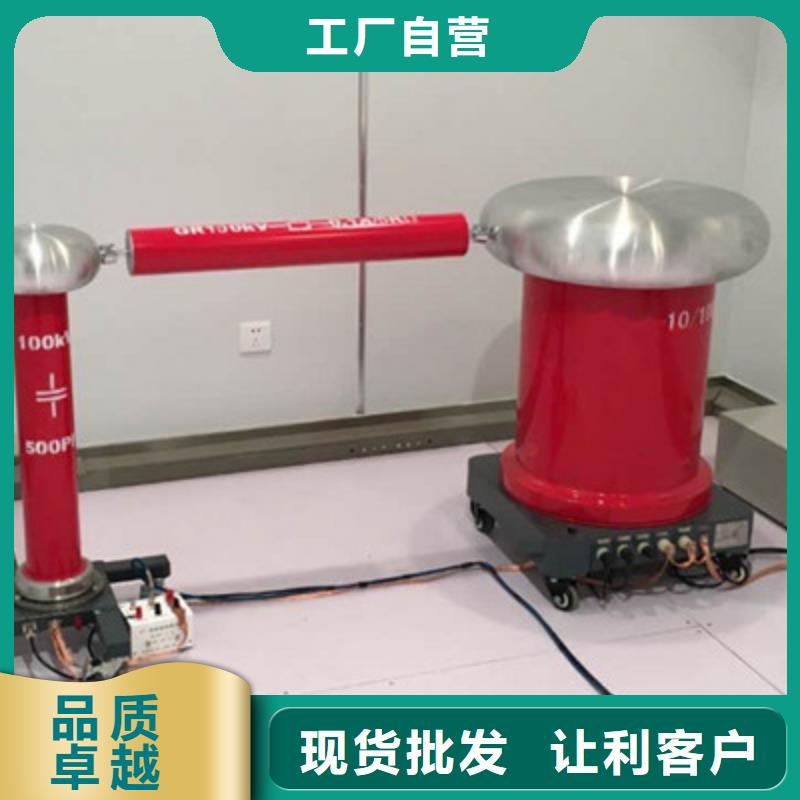

山南工頻高壓局放試驗裝置無局放耦合電容器兼分壓器 型號：FOF-150/200額定電壓：150kV 高壓臂電容量：200pF標稱分壓比：1000：1電容器介質損耗角正切值：在20℃，0.9─1.1UN下不大于0.002電容器短時工頻耐壓值為1.1UN 允許運行時間：UNIN運行60min70％UNIN 連續運行介質損耗：≤0.5％測量精度：≤±1％頻率：50~200Hz電容量偏差范圍：-5~＋10％（五）無局放保護電阻保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。型號：RD-150/0.1額定電壓：150kV額定電流：0.1A電阻值： 3kΩ運行時間：1h溫升：額定條件運行時，電阻表面溫升不大于55K（六）工頻無暈試驗變壓器 型號：YWDT-15kVA/150kV 額定容量：15kVA額定輸入電壓：0.38kV 額定輸入電流：39.5A額定輸出電壓：150kV額定輸出電流：0.1A測量繞組電壓：150V聯結組：II0冷卻方式：ONAN使用條件：戶內允許運行時間：100％UNIN 運行60min70％UNIN連續運行相數：單相頻率：50Hz局部放電量：100％UN ≤3pC產品結構：環氧玻璃絲繞制絕緣外殼（七）試驗開關柜7.1接觸式電動調壓器型號：TEDG-15容量：15kVA輸入電壓：0.5kV，單相，150Hz輸入電流：30A輸出電壓：0~0.55kV，單相，150Hz輸出電流：27.3A7.2電源隔離濾波器型號：LB-15額定容量：15kVA 圖片僅供參考額定輸入電壓：0.38kV額定輸入電流：39.47A額定輸出電壓：0.38kV額定輸出電流：39.47A 相數：單相頻率：50Hz 衰減特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用條件：戶內冷卻方式：自然冷卻7.3三倍頻變壓器型號：SGP-20容量：20kVA輸入電壓：0.38kV，三相，50Hz 輸入電流：30.4A輸出電壓：0.5kV，單相，150Hz輸出電流：23.1A7.4三倍頻補償裝置型號：BKDG-15容量：15kvar額定電壓：500V電抗值：20Ω~40Ω三種電容值：1uF~50uF三種
