山南絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

山南絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了六油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

山南絕緣油介電強度測試儀儀器按設定溫度自動控溫，到達設定溫度后，儀器自動恒溫30分鐘后，屏幕顯示提示試驗人員可以開始試驗。在正常情況下，試驗人員可在屏幕顯示“組，第二組，第三組”后面，按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下，儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙：翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測：將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶：打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。九、注意事項1、面板為液晶顯示器，不能用硬物磕碰，否則會造成顯示器的性損壞。2、儀器試驗時會產生高壓，上電前必需使儀器可靠接地，接地不良會引起危險或造成數據不穩定。3、“測試”和“正在放電”過程中不允許換插頭或關機。4、裝油杯和注油樣時要十分仔細，保證無污染，確認無誤后再開始試驗，否則影響測定精度。5、溫度微調前，應保證實際溫度與顯示溫度的誤差是在控溫穩定15分鐘后情況下，做出調整。6、如有誤操作，可按“復位”鍵，重新開始操作。7、電源必須做好良好接地。

山南絕緣油介電強度測試儀 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！

山南絕緣油介電強度測試儀絕緣油顆粒度檢測儀采用光阻法（遮光法）原理設計，是專門用于現場絕緣油污染度等級的快速檢測裝置。它具有體積小、質量輕、檢測速度快、精度高、重復性好等優點，可在高溫高壓等極其惡劣的條件下工作。 絕緣油顆粒度檢測儀內置微水傳感器和溫度傳感器，在對絕緣油中污染度檢測的同時，對水含量和溫度一并檢測。可廣泛應用于航空航天、石油化工、交通港口、鋼鐵冶金、汽車制造等領域中對變壓器油（絕緣油）、液壓油、潤滑油、汽輪機油（透平油）、齒輪油、發動機油等油液的檢測。二、主要特點1.采用光阻法（遮光法）原理，使用高精度激光傳感器，體積小、精度高、性能穩定。2.適用于實驗室或現場檢測，也可選配減壓裝置用于在線高壓測量，實現在用油顆粒污染度的實時檢測。3.內置校準功能。可按GB/T21540、ISO4402、GB/T18854等標準進行校準。4.內置數據分析系統。可根據標準自動判定樣品等級，具有數據自動處理、打印功能。5.可任意設定報警級別，超出限值即報警提示，實現污染度或潔凈度檢測。6.內置微水傳感器和溫度傳感器。7.具有體積沖洗和時長沖洗模式，方便用戶使用和維護。8.中英文輸入，一鍵切換。9.超大存儲，可選擇存儲在儀器內部或外部存儲設備中。10.嵌入式設計，高強度外殼，便于攜帶

山南絕緣油介電強度測試儀報警設置在設置主界面按動“”鍵到報警設置圖標，按動“”鍵進入報警設置界面。按動“”鍵切換標準、報警等級、報警信號、燈光報警；按動“”鍵對選中項進行設置。以GJB420B為例：按動“”鍵，選中標準項，按動“”鍵選中GJB420B。按動“”鍵選中報警等級，“＞”（表示污染度等級大于該級別時報警） 動“”鍵，開始進行測試如右圖，按動“”鍵結束當前測試。測試完成后，按動“”鍵對測試結果進行存儲，按動“”鍵查看數據詳情。測試完成界面按動“”鍵進入測試數據查看界面。按動“”鍵查看其他標準的測試數據；按動“”鍵查看測試數據；按動“”鍵返回到測試完成界面。七、測試7.1 測試前準備7.1.1 離線測試1. 接通儀器電源并預熱10分鐘。2. 將液樣置于超聲波清洗器槽內，沐震至少1min，使聚結成塊的粒子分散。3. 劇烈搖晃液樣1-5min。4. 將液樣再次置于超聲波清洗器槽內沐震，直至成層的氣泡上升至液樣表面。5. 將儀器進液口管路接入樣品瓶中，排液口接入廢液瓶中。6. 開始測試。7.1.2 在線測試1. 接通儀器電源并預熱10分鐘。2. 將儀器進、出液口管路接入到待測系統，調節壓力調節閥，使待測系統接口壓力符合儀器要求。3. 將待測系統接口閥門打開，使被測油液通過儀器，進行管路沖洗（沖洗體積應不小于100mL）。7.2 測試1.對測試體積、測試次數、測試流速、測試間隔、報警設置等參數進行設置（參見6.2設置）。2.參數設置完成后，返回測試主界面，切換需要測試的類型。

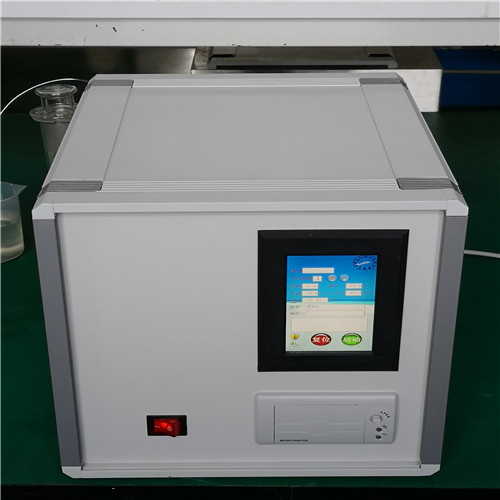

山南絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-429.9-91DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓0～80 kV4. 電源畸變率 ＜1％5. 顯示方式大屏幕液晶漢字顯示6. 電極間隙標準2.5 mm7. 外形尺寸730 mm×410 mm×390 mm8. 儀器重量38 kg（ODST-1203）四、使用條件 1. 環境溫度0～40℃2. 相對濕度 ≤85％3. 工作電源AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、

山南絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg
