山南絕緣鞋手套耐壓裝置感謝您對本公司的信賴，選用絕緣靴手套耐壓試驗裝置。本使用說明書敘述了試驗裝置的安裝，運行，維護，保養及檢查等。在使用前，一定要認真閱讀本使用說明書。并請在熟悉產品的注意事項后使用。為敘述方便，在本說明書中，絕緣靴手套耐壓試驗裝置簡稱為試驗臺二．注意事項■拿到產品時確認：·損壞或缺少零部件的試驗臺切勿安裝。■安裝：·搬運時，請托住機體，防止機體落下壓腳。·移動時，請松開機體下萬向輪的剎車?！ひ苿拥街付ㄎ恢煤螅埌聪聶C體下萬向輪的剎車，防止其自由移動?！鼋泳€：·接線前，請確認總電源處于OFF狀態。·請電氣工程人員接線作業?！そ拥囟俗诱堃欢ㄒ煽拷拥?，以防發生人身事故?！?請確認現場的電壓與試驗臺的額定電壓是否一致。（額定電壓：220V50HZ）■運行：·因試驗臺采用交流高壓進行試驗，測試人員必須有高壓設備的使用經驗?！ご_認所有接線完成后，再接通總電源。·試驗時，測試人員請在離機體三米外進行遙控操作，應集中精力，注意，切勿靠近機體?！ひ唤M試驗完成或試件中途發生異常時，請斷開控制電源后更換試件。·不要把水灑到絕緣板上，如不慎有水灑出，應立即停止試驗，將水吸干，并檢查機體里是否有水？·請勿隨意變更電壓表、電流表及定時器的設定。本試驗臺在出廠前已進行了適當?shù)脑O(shè)定。■保養檢查：·切斷主電源后，才可以進行檢查保養?！ふ埼鹩|摸試驗臺的電源端子?！けｐB(yǎng)檢查后，請蓋好電源端子保護蓋?！し菍I(yè)人員，請勿進行保養檢查和部件更換工作。·不要進行自行改造，用于其他用途。

山南絕緣鞋手套耐壓裝置系統組件系統由液壓系統及工控系統組成。液壓系統由受力機架、傳感器、液壓站等三部分組成。工控系統在控制柜中，包括顯示器、鍵盤、鼠標、工控機、數據采集器、電氣控制等六部分。四、操作說明拉力機定位：將拉力機受力架和控制柜放在平整的地坪上 。加液壓油：將60升46號抗磨液壓油加入液壓站中油管連接：將兩根油管有桿腔連有桿腔，無桿腔連無桿腔。電氣連接：將三相四線電源線連到接線端子A B C N 電腦接線：將鍵盤鼠標的連線，電腦電源線和通訊線接到電腦上，將電腦放入控制柜中，用固定板固定。將通訊線另一頭接到控制板的通訊插座上。傳感器連接：將30T傳感器接到控制板J6插座注意：每根接線上有線號，接線時注意和端子的編號相對應。電氣操作：電氣控制柜上指示燈、按鈕布置如下圖示：1、按下紅色“電源開關”旋鈕，紅色“電源開關”指示燈亮，接通控制柜電源；再順時針旋動紅色“電源開關”旋鈕，電源開關指示燈滅，電源關閉。2、按下紅色“電機啟動”按鈕，“電機啟動”指示燈亮，接通油泵電源，注意油泵電機風機應順時針轉動。否則調整相序。3、按下紅色“上升”按鈕，紅色“上升”指示燈亮。受力架手動上升。4、按下綠色“下降”按鈕，綠色“下降”指示燈亮，受力架手動下降。5、通電自動接通工控機電源，啟動windowsXP進入操作系統界面6、雙擊測力機控制系統圖標，進入系統界面8、點擊“登錄”按鈕，進入登錄界面選擇“用戶”，用戶分兩類，一類為管理員，二類為各檢驗員（管理員擁有較大權能對各類參數進行修改，檢驗員只能使用控制系統，無參數修改權限）以下以管理員登錄說明。

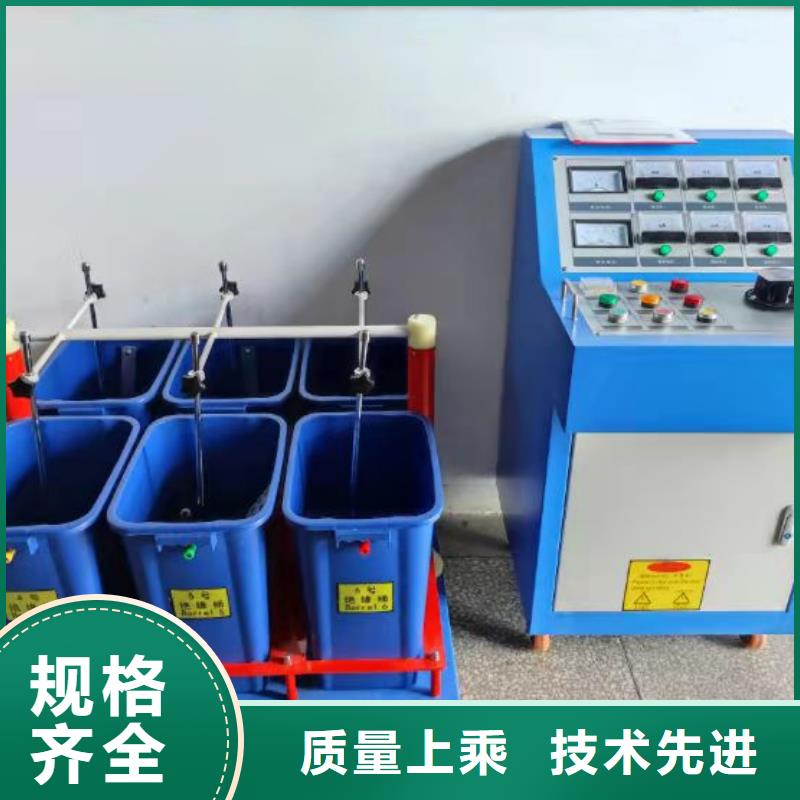

山南絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好?！⒘唤^緣手套專用桶形容器放入六只盤形容器中，在桶形容器中倒入一半水，在絕緣手套中倒入水，不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中，絕緣手套內外水平面基本呈相同高度，露出水面部分應該擦干?！⒘鶎?dǎo)電桿穿過方電導管，與絕緣手套中的水相接觸?！鰷y試絕緣手套：·按下控制電源旋鈕，接通控制電源?！げ僮魅藛T離開機體，用遙控器進行操作?！は劝聪隆癆”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到8.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“A”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣手套都合格，當測試時間到達后，試驗臺開始自動將電壓降到零?！と绻渲杏心硞€絕緣手套不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源?！⒉缓细竦慕^緣手套取下，按以上步驟重新進行測試。九、控制界面1．控制界面由三部分組成：打印機，液晶顯示屏，操作鍵盤。打印機用來打印測試報告；液晶顯示屏顯示參數；鍵盤用來進行操作。鍵盤共有10個鍵位，說明鍵：用于數值的移位，如從十位移到個位或從個位移到十位↓鍵： 用于數值的增減，如從2減到1或從1增到2；同時用于不同項目的選擇。（5）復位：按下后回到開機時的原始狀態；（6）測試：選擇不同的項目進行測試；（7）確定：對上一步項目或動作及參數進行確認。（8）備用：用于以后開發。（9）設定：對試件的測試電壓、泄漏電流及試驗時間進行設置；（10）打?。簻y試完成后，打印出測試報告；

山南絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單?！凹蓖！辨I用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。

山南絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

山南絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致?？諝鉂穸冗^大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

山南絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。

山南絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下，按一下“功能”鍵，然后按“功能”鍵進入?yún)?shù)設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ～ 50.0 kV 用于設定高壓側工作電壓，當高壓側電壓接近此設定值時，自動起動計時功能時間設定 0 ～ 120 S 用于設定工作時間，當計時時間到達此設定值時，表示試驗結束，系統自動降壓過流設定 0 ～ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注：以下參數根據用戶被試品的要求進行設定開機狀態：此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試

山南絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

山南絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻。或卷紙軸脫出，阻力太大?！騍型傳感器受損連接S型傳感器時，拉桿不能頂?shù)絺鞲衅髦虚g的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務。◎因用油不當導致液壓部件故障，不列入保修范圍之內。◎因擅自調整校正旋鈕導致測量誤差增大，不列入保修范圍之內。◎因擅自改變電氣連接導致的設備損壞，將不列入保修范圍之內?！蚱渌蛴脩暨`反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

山南絕緣鞋手套耐壓裝置要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。
