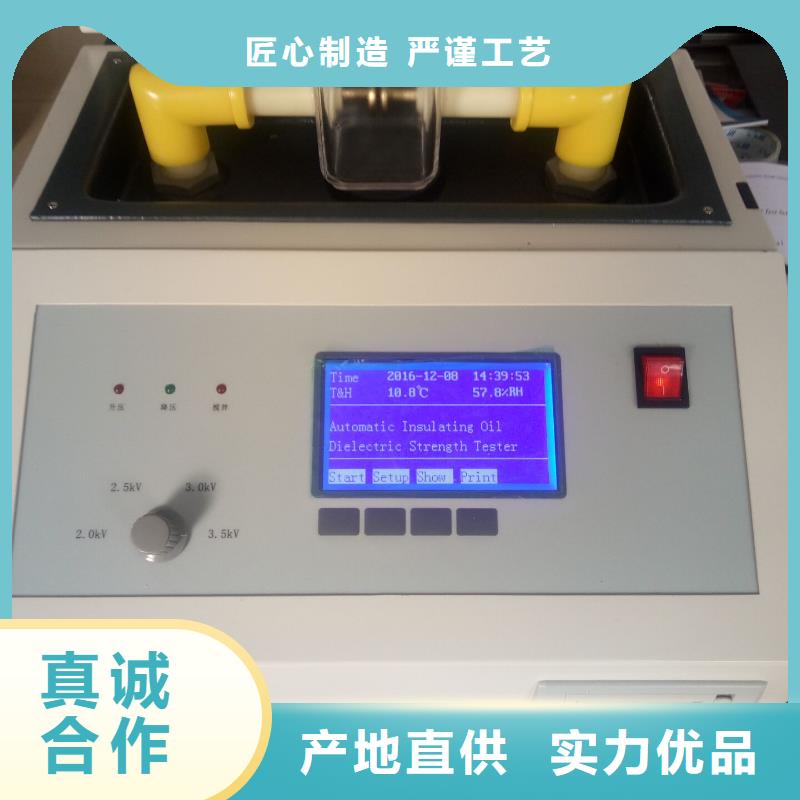

山南絕緣油介電強度試驗儀在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。

山南絕緣油介電強度試驗儀在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。

山南絕緣油介電強度試驗儀電極杯：把內電極螺桿插入絕緣板中心孔內，將螺母擰緊（戴干凈手套用手緊即可），擰上屏蔽罩。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。注入試樣前，先讓樣品瓶傾斜開慢慢搖動，使試樣均勻（不可使樣品產生氣泡）。然后用干凈的綢布或濾紙擦凈瓶口，并倒出一些試樣沖洗瓶口，再將試樣徐徐倒入電極杯，放入內電極，輕輕旋轉并來回拉動內電極數次，取出內電極，倒去電極杯內的全部試樣，重復上述操作2～3次。讓試樣超過兩電極的高度（約18毫升）。然后將杯放入儀器的加熱器中，連好電極。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。然后將杯放入儀器的加熱器中，連好電極。4、開始試驗打開儀器電源，首先在屏幕的主菜單上檢查設置溫度、油號、時間是否正確，如有必要可按第四項所述方法通過鍵盤修改設定，各種數據設定后如不修改儀器會保存不變。儀器按設定溫度自動控溫，到達設定溫度后，儀器自動恒溫30分鐘后，屏幕顯示提示試驗人員可以開始試驗。在正常情況下，試驗人員可在屏幕顯示“組，第二組，第三組”后面，按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下，儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙：翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測：將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶：打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。

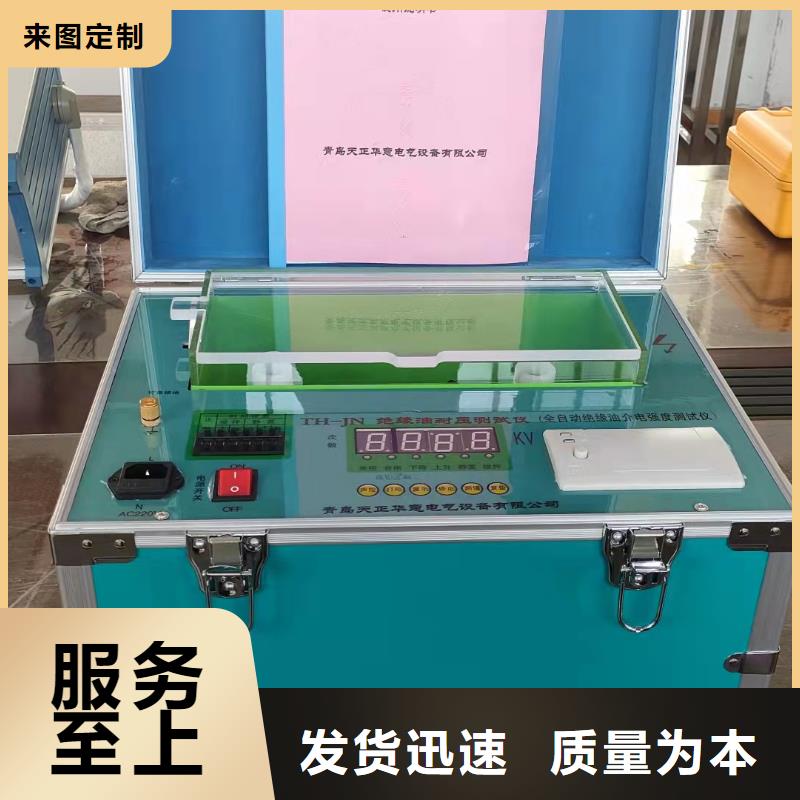

山南絕緣油介電強度試驗儀儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5kVA2. 升壓速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任選 誤 差 0.1kV/s3. 輸出電壓 0～100 kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 長410 mm；寬390 mm； 高380 mm8. 儀器重量 26 kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度 ≤ 85％3. 工作電源 AC 220V ± 20％4. 電源頻率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五

山南絕緣油介電強度試驗儀電極杯：把內電極螺桿插入絕緣板中心孔內，將螺母擰緊（戴干凈手套用手緊即可），擰上屏蔽罩。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。注入試樣前，先讓樣品瓶傾斜開慢慢搖動，使試樣均勻（不可使樣品產生氣泡）。然后用干凈的綢布或濾紙擦凈瓶口，并倒出一些試樣沖洗瓶口，再將試樣徐徐倒入電極杯，放入內電極，輕輕旋轉并來回拉動內電極數次，取出內電極，倒去電極杯內的全部試樣，重復上述操作2～3次。讓試樣超過兩電極的高度（約18毫升）。然后將杯放入儀器的加熱器中，連好電極。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。然后將杯放入儀器的加熱器中，連好電極。4、開始試驗打開儀器電源，首先在屏幕的主菜單上檢查設置溫度、油號、時間是否正確，如有必要可按第四項所述方法通過鍵盤修改設定，各種數據設定后如不修改儀器會保存不變。儀器按設定溫度自動控溫，到達設定溫度后，儀器自動恒溫30分鐘后，屏幕顯示提示試驗人員可以開始試驗。在正常情況下，試驗人員可在屏幕顯示“組，第二組，第三組”后面，按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下，儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙：翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測：將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶：打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。

山南絕緣油介電強度試驗儀機箱及面板部件說明電氣絕緣油腐蝕性硫測定儀是以SH/T0804標準設計、制造的；適用于檢測電力設備用礦物絕緣油中影響電氣設備運行的腐蝕性硫的試驗方法。產品型號SH0804產品名稱電氣絕緣油腐蝕性硫測定儀生產廠家青島天正華意電氣設備有限公司檢測項目檢測電力設備用礦物絕緣油中影響電氣設備運行的腐蝕性硫符合標準 SH/T0804和SH/T0304 單孔簡單技術特點或參數微電腦溫控，采用PT100傳感器性能特點1.?儀器表面采用靜電噴塑處理，防腐蝕，易清潔2.?不銹鋼加熱箱，有透明觀察窗，方便操作，頂部有插溫度計的孔，循環鼓方式3.?微電腦溫控，采用PT100傳感器，PID數顯 ，控溫精度高4.?數顯計時器，精度每小時偏差不大于2分鐘記錄試驗時間，帶時間報警器技術參數1.?執行標準：SH/T0804和SH/T0304 單孔2.?工作溫度：常溫～200℃3.?控溫精度：±1℃4. 溫度分辨率：±0.1℃5. 升溫速率：1.0～3.0℃/min6. 定時范圍：1～9999min 7.?控溫方式：微電腦溫控，采用PT100傳感器，PID數顯8.?計時方式：數顯計時器，精度每小時偏差不大于2分鐘記錄試驗時間，帶時間報警器9.?標準銀試片：冷軋制成，20×40×0.5mm，純度99.99 ?10.?儀器表面采用靜電噴塑處理，防腐蝕，易清潔11.?工作電源：AC220V ?50Hz12.?功率：?1.5KW

山南絕緣油介電強度試驗儀對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；
