全自動密度繼電器校驗儀歡迎訂購
2025-05-29 23:04:37 ip歸屬地:山南,天氣:小雨,溫度:12-21 瀏覽次數:6 作者: 天正華意電氣設備(山南市分公司)
以下是:全自動密度繼電器校驗儀歡迎訂購的產品參數
產品參數
產品價格555/臺
發貨期限1
供貨總量1000
運費說明含運費
小起訂1
質量等級0.05
是否廠家
產品材質
產品品牌青島天正華意電氣
產品規格158
發貨城市青島
產品產地青島
加工定制
產品型號TH
可售賣地青島
產品重量6
產品顏色
質保時間三年
外形尺寸158
適用領域電氣
質量認證9000
產品功率9
工作溫度45
以下是:全自動密度繼電器校驗儀歡迎訂購的圖文視頻

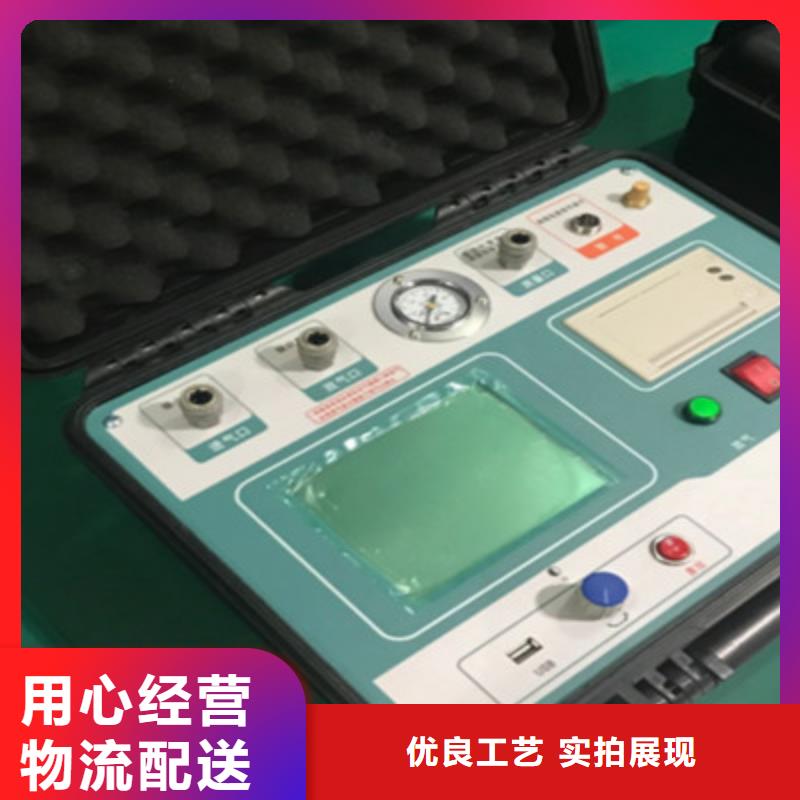

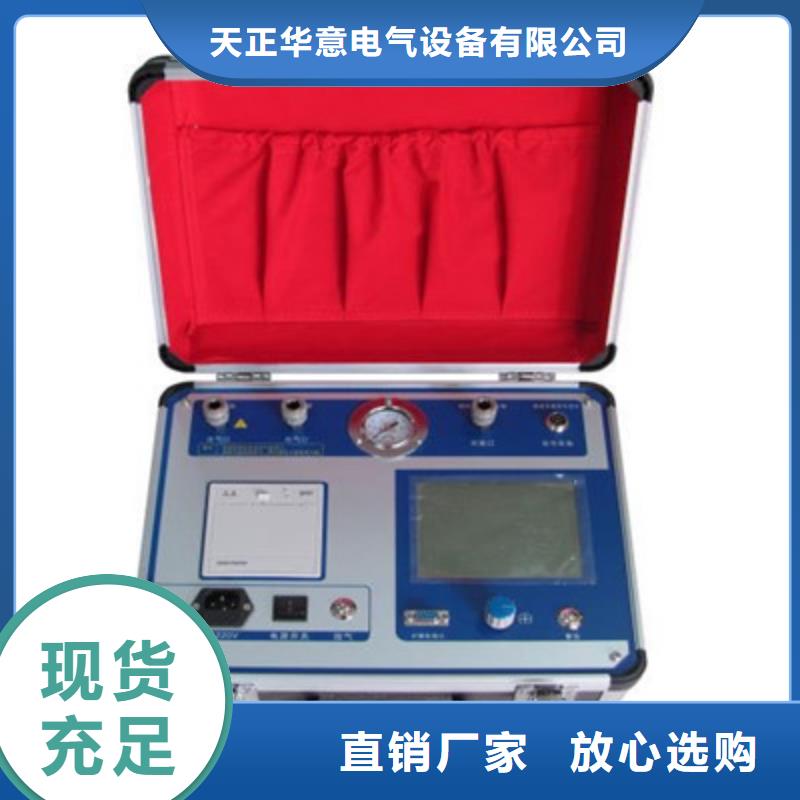

全自動密度繼電器校驗儀歡迎訂購
  • 全自動密度繼電器校驗儀歡迎訂購
  • 全自動密度繼電器校驗儀歡迎訂購
  • 全自動密度繼電器校驗儀歡迎訂購
  • 全自動密度繼電器校驗儀歡迎訂購
  • 全自動密度繼電器校驗儀歡迎訂購

【導語】:全自動密度繼電器校驗儀歡迎訂購_天正華意電氣設備(山南市分公司),固定電話:【18762195566】,移動電話:【18762195566】,聯系人:楊經理,平度市平安路2號 發貨到 西藏 拉薩市、昌都市、阿里市、林芝市、那曲市、日喀則市、山南市 乃東區、扎囊縣、貢嘎縣、桑日縣、瓊結縣、曲松縣、措美縣、洛扎縣、加查縣、隆子縣、錯那市、浪卡子縣。 西藏自治區,山南市 山南市,史稱“雅礱”,是西藏自治區下轄地級市。位于東經90°14"至94°22"、北緯27°08"至29°47"之間,地處青藏高原岡底斯山至念青唐古拉山脈以南的雅魯藏布江中下游,北接西藏首府拉薩市,西與日喀則市毗鄰,東與林芝市相連,南與印度、不丹兩國接壤,面積79090平方千米,約占中國西藏自治區總面積的十五分之一。山南市擁有600多千米長的邊界線,南面與不丹國接壤,具有重要的戰略位置,是中國的西南邊陲。

全自動密度繼電器校驗儀歡迎訂購 <山南>天正華意電氣設備有限公司

山南熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的1端接至被試相(如A相),儀器的2端接地或檢漏繼電器的外殼,打開儀器電源,此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值,根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值,如電壓是120V時,若電阻表所示不是2KΩ可調節6至2KΩ,如電壓是380V時調節6至3.5KΩ,電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后,按下試驗開關,此時電阻表自動自保退出自動測量狀態,該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后,電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后,把電阻器調至動作電阻的2倍,按下試驗開關,此時合閘供電時應不能合閘,說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線,按下儀器的電源開關,調節可調電阻(觀察電阻表)至,按下試驗開關檢漏繼電器應不動作,緩慢左轉可調電阻旋鈕直至保護動作,彈起試驗開關,此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值,如顯示的電阻值與實際的電壓等級相對應,


山南熱繼電器測試儀接點一接點二接點三同時校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’、‘接點二降值’和‘接點三’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.10帶4~20mA輸出的密度繼電器的校驗對電子式密度繼電器進行校驗時,需要將模擬信號線將密度繼電器的4~20mA的信號接入儀器面板上的模擬信號處。模擬信號線一段的紅色鱷魚夾接“+”,黑色鱷魚夾接“—”。其余測量過程方法與上述機械表相同。5.4儀器自校準5.4.1 輸入密碼按、?鍵更換輸入域,按F1、F2增減數值,按OK鍵如輸入的密碼正確則進入儀器自校準界面,按ESC鍵返回主界面。說明:儀器密碼為“0000”。5.4.2 儀器自校準按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵獲取當前測量值,按ESC鍵返回主界面。當輸入域為“保存自校準數據”時,按OK保存數據。說明:務必把輸入域為“保存自校準數據”后,按OK保存數據。5.5歷史查尋按鍵查看前一頁或后一頁,按F1打印數據,按F2刪除所有歷史記錄。按ESC鍵將返回主界面。5.6系統時鐘修改按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存時間,按ESC鍵返回主界面。

<山南>天正華意電氣設備有限公司 全自動密度繼電器校驗儀歡迎訂購

山南熱繼電器測試儀將減壓閥連接到儲氣瓶上,然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點,另一端插入觸點信號。注意:黃色鱷魚夾連接密度控制器的閉鎖端子(接點一,黃色),紅色鱷魚夾連接密度控制器的報警端子(接點二,紅色),黑色鱷魚夾連接密度控制器的超壓端子(接點三,黑色),連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下:觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面:按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:1、接點狀態對應密度繼電器校驗初始狀態,如果校驗開始時接點閉合為常閉,接點開斷為常開。一般情況下,閉鎖、報警為常閉,超壓為常開。2、允許誤差與密度繼電器精度有關,一般數值為:精度等級*2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。說明:1、進入校驗界面后,打開減壓閥總閥門,然后調節輸出壓力到0.75MPa,儀器進入自動檢驗過程。

<山南>天正華意電氣設備有限公司 全自動密度繼電器校驗儀歡迎訂購
<山南>天正華意電氣設備有限公司 <山南>天正華意電氣設備有限公司

山南熱繼電器測試儀功能及特點該校驗儀主要具有如下功能:1、對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量,并自動換算成20℃時的對應標準壓力值,實現對SF6氣體密度繼電器的報警性能校驗。2、對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量,并自動換算成20℃時的對應標準壓力值,實現對SF6氣體密度繼電器的閉鎖性能校驗。3、如被校驗的SF6氣體密度繼電器附有壓力表或密度表,該校驗儀還可對壓力表或密度表的精度進行校驗。該校驗儀吸收國內同類產品先進經驗,運用了先進的的SF6氣體壓力和溫度之間關系的數學模型,根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術,選用進口的高性能壓力、溫度傳感器,解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度,并自動換算成20℃時的標準壓力值,從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室,而且避免了大量的SF6氣體的浪費。具有以下顯著特點:?采用模數混合型單周期高速單片機為核心,其資源豐富功能強大,數據處理能力強,因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部,所以外圍電路簡單、穩定性好、準確性高。?


山南熱繼電器測試儀操作方法1、電源接通前,應斷開“電源控制”開關,并將A相調”“B相調”“C相調”逆時針調回零位。2、接通電源,將“電源輸入” A、B、C、N端子接入三相四線電源,然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點3、連接完畢后,合上“電源控制”開關,按下“啟動”按鈕,順時針將“A相調”“B相調”“C相調”所需試驗電流,),然后按下“停止”按鈕,再次按下“啟動”按鈕,即可對被測繼電器進行特性試驗。在對0~50A保護器進行測試時,將量程轉換開關置“50A”側,在對50~500A保護器進行測試時,將開關置“500A”側。四、接線圖五、注意事項1、本機在使用前,應詳細檢查電流輸出線的截面長度應滿足要求,否則將影響輸出電流值。2、每次使用完設備后,應將“三相電流調節”手柄逆時針調至零位。3、用戶購機后,應嚴格按照本說明操作。4、運輸時,必須小心輕放,避免強烈震動。5、倉庫保管時,環境溫度為0~30℃及相對濕度不超過85%,空氣中不應含有引起腐蝕的有害雜質。

<山南>天正華意電氣設備有限公司
全自動密度繼電器校驗儀歡迎訂購

山南熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖4在該界面中,首先設置“檢測次數”,有1、2、3三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式,有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度;“手動”是指由用戶用紅外測試密度繼電器的內部溫度,然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項,分別是“單信號”,“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號:選擇單信號時,只能有一個測試信號接入儀器,單報警、單閉鎖1和單閉鎖2任選其一,由物理連接決定,系統自動識別。單閉鎖:選擇單閉鎖時,系統有兩個測試信號接入儀器,其中必須有單報警,而單閉鎖1和單閉鎖2任選其一,此時系統同時測試兩個信號。雙閉鎖:選擇雙閉鎖時,三個信號必須同時接入系統,此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面,如圖5所示。**年**月**日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖5外界氣路均準備好以后,點擊“開始”,系統會按前面設定的檢測方式自動完成全部檢測。


<山南>天正華意電氣設備有限公司

山南熱繼電器測試儀保修條件本測試儀自發貨之日起十二個月,用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下,發現問題本公司給予免費維修,終生維護。 SF6電氣產品已廣泛應用在電力部門、工礦企業,促進了電力行業的快速發展。如何保證SF6電氣產品的可靠運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一,它用來檢測SF6電氣設備本體中SF6氣體密度的變化,它的性能好壞直接影響到SF6電氣設備的可靠運行。安裝于現場的SF6氣體密度繼電器因不經常動作,經過一段時期后常出現動作不靈活或觸點接觸不良的現象,有的還會出現溫度補償性能變差,當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL/T596—1996《電力設備性試驗規程》。該試驗規程規定:各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看,對現場的SF6氣體密度繼電器進行定期校驗是防患于未然,保障電力設備可靠運行的必要手段之一。SF6氣體密度繼電器校驗儀(以下簡稱校驗儀),是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器,能對各種SF6氣體密度繼電器進行性能校驗,以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式工具。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統,為SF6電氣產品的生產、運行、預試和維護提供方便。在密封容器中,一定溫度下的SF6氣體壓力可代表SF6氣體密度。


全自動密度繼電器校驗儀歡迎訂購 <山南>天正華意電氣設備有限公司

山南熱繼電器測試儀將減壓閥連接到儲氣瓶上,然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點,另一端插入觸點信號。注意:黃色鱷魚夾連接密度控制器的閉鎖端子(接點一,黃色),紅色鱷魚夾連接密度控制器的報警端子(接點二,紅色),黑色鱷魚夾連接密度控制器的超壓端子(接點三,黑色),連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下:觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面:按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:1、接點狀態對應密度繼電器校驗初始狀態,如果校驗開始時接點閉合為常閉,接點開斷為常開。一般情況下,閉鎖、報警為常閉,超壓為常開。2、允許誤差與密度繼電器精度有關,一般數值為:精度等級*2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。說明:1、進入校驗界面后,打開減壓閥總閥門,然后調節輸出壓力到0.75MPa,儀器進入自動檢驗過程。


山南熱繼電器測試儀保修條件本測試儀自發貨之日起十二個月,用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下,發現問題本公司給予免費維修,終生維護。 SF6電氣產品已廣泛應用在電力部門、工礦企業,促進了電力行業的快速發展。如何保證SF6電氣產品的可靠運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一,它用來檢測SF6電氣設備本體中SF6氣體密度的變化,它的性能好壞直接影響到SF6電氣設備的可靠運行。安裝于現場的SF6氣體密度繼電器因不經常動作,經過一段時期后常出現動作不靈活或觸點接觸不良的現象,有的還會出現溫度補償性能變差,當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL/T596—1996《電力設備性試驗規程》。該試驗規程規定:各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看,對現場的SF6氣體密度繼電器進行定期校驗是防患于未然,保障電力設備可靠運行的必要手段之一。SF6氣體密度繼電器校驗儀(以下簡稱校驗儀),是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器,能對各種SF6氣體密度繼電器進行性能校驗,以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式工具。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統,為SF6電氣產品的生產、運行、預試和維護提供方便。在密封容器中,一定溫度下的SF6氣體壓力可代表SF6氣體密度。

<山南>天正華意電氣設備有限公司
全自動密度繼電器校驗儀歡迎訂購 <山南>天正華意電氣設備有限公司

山南熱繼電器測試儀將減壓閥連接到儲氣瓶上,然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點,另一端插入觸點信號。注意:黃色鱷魚夾連接密度控制器的閉鎖端子(接點一,黃色),紅色鱷魚夾連接密度控制器的報警端子(接點二,紅色),黑色鱷魚夾連接密度控制器的超壓端子(接點三,黑色),連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下:觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面:按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:1、接點狀態對應密度繼電器校驗初始狀態,如果校驗開始時接點閉合為常閉,接點開斷為常開。一般情況下,閉鎖、報警為常閉,超壓為常開。2、允許誤差與密度繼電器精度有關,一般數值為:精度等級*2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。說明:1、進入校驗界面后,打開減壓閥總閥門,然后調節輸出壓力到0.75MPa,儀器進入自動檢驗過程。


<山南>天正華意電氣設備有限公司

山南熱繼電器測試儀如果儲氣瓶內部壓力低于0.7MPa,請及時充氣。2、可以調節進氣閥和出氣閥控制校準速度。5.3.6 接點一(閉鎖)校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.7 接點二(報警)校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點二降值’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.8 接點一接點二同時校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’和‘接點二降值’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。

全自動密度繼電器校驗儀歡迎訂購

山南熱繼電器測試儀如果儲氣瓶內部壓力低于0.7MPa,請及時充氣。2、可以調節進氣閥和出氣閥控制校準速度。5.3.6 接點一(閉鎖)校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.7 接點二(報警)校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點二降值’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.8 接點一接點二同時校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’和‘接點二降值’和‘設定值’差別小于‘允許誤差’,界面變為‘繼電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。

<山南>天正華意電氣設備有限公司 全自動密度繼電器校驗儀歡迎訂購

山南熱繼電器測試儀從實際運行情況看,對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化,通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時,一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值,從而判斷密度繼電器的性能。閉鎖回復值校驗:在環境溫度下,當SF6密度繼電器為零壓力時,給SF6密度繼電器一定的速度緩慢充氣,當SF6密度繼電器的閉鎖繼電器動作時,記錄當前的環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值:繼續給SF6密度繼電器以一定的速度緩慢充氣,當密度繼電器的報警繼電器動作時,記錄當前的環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗:在環境溫度下,當SF6密度繼電器內壓力大于報警回復值時,以一定的速度緩慢放氣,當SF6密度繼電器的報警繼電器動作時,記錄當前環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗:繼續給SF6密度繼電器以一定的速度緩慢放氣,當SF6密度繼電器的閉鎖繼電器動作時,記錄當前的環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

<山南>天正華意電氣設備有限公司

山南熱繼電器測試儀導入數據。點擊 “文件”下拉菜單,再點擊“導入數據”按鈕,如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面,如圖所示。點擊“導入數據”按鈕后,彈出對話框,此時可選擇要導入的文件。點擊“打開”按鈕后,數據顯示在軟件界面上,便于直觀分析或生成報表,如圖所示。(6)生成報表。當軟件界面上顯示有效數據后,點擊“生成報表”按鈕,彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定,即可進入測試報告打印預覽頁,打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據,測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗,數據未上傳至計算機,此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況:1) 儀器開機后沒有進入計算機通信界面;2) USB數據線連接不穩定;3) USB驅動程序沒有正確的安裝;4) 安裝USB 驅動程序后,沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝(WIN95、WIN98&ME、WIN2000)1.1首先不要將電腦連接儀器,在隨機光盤中找到USB210驅動,點擊USB210_Setup.exe文件(如圖15)1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接,在Windows的“設備管理器”中查看,如圖,在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝(WINXP)2.1首先不要將電腦連接儀器,在隨機光盤中找到USB210驅動,點擊USB210_Setup.exe文件(如圖15)2.2 安裝過程中會彈出通過windows徽標測試的窗口,點擊“仍然繼續”即可。

<山南>天正華意電氣設備有限公司 全自動密度繼電器校驗儀歡迎訂購
全自動密度繼電器校驗儀歡迎訂購 <山南>天正華意電氣設備有限公司

山南熱繼電器測試儀系統顯示主界面如下圖1:智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整**年**月**日圖1此時光標選定了“密度繼電器校驗”選項,按“飛梭確定鍵”進入密度繼電器校驗程序,如圖2所示界面。密度繼電器校驗設定閥值壓力:0.100(MPa) 確定選擇觸點模式:常開確定退出圖2這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值(“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值)。按“飛梭確定鍵”,數值菜單反顯后旋轉飛梭可以使數值增減,達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕,再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖3所示。密度繼電器校驗設定閥值壓力:0.100(MPa)選擇觸點模式:常開 確定確定退出圖3進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式,有“常開”和“常閉”兩個選項。注意:觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項,按“飛梭確定鍵”進入下一級菜單,如圖4所示。

<山南>天正華意電氣設備有限公司

山南熱繼電器測試儀從實際運行情況看,對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化,通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時,一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值,從而判斷密度繼電器的性能。閉鎖回復值校驗:在環境溫度下,當SF6密度繼電器為零壓力時,給SF6密度繼電器一定的速度緩慢充氣,當SF6密度繼電器的閉鎖繼電器動作時,記錄當前的環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值:繼續給SF6密度繼電器以一定的速度緩慢充氣,當密度繼電器的報警繼電器動作時,記錄當前的環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗:在環境溫度下,當SF6密度繼電器內壓力大于報警回復值時,以一定的速度緩慢放氣,當SF6密度繼電器的報警繼電器動作時,記錄當前環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗:繼續給SF6密度繼電器以一定的速度緩慢放氣,當SF6密度繼電器的閉鎖繼電器動作時,記錄當前的環境溫度下的壓力值,并換算成20℃時的等效壓力值,這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。


<山南>天正華意電氣設備有限公司

山南熱繼電器測試儀當SF6密度繼電器發出報警動作時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗(升壓,接點三):給SF6密度繼電器緩慢勻速進行充氣,當SF6密度繼電器發出超壓信號時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗(降壓,接點三):給SF6密度繼電器緩慢勻速進行充氣,當SF6密度繼電器發出超壓信號后,開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗(降壓,接點二):在環境溫度下,當SF6密度繼電器內壓力值高于報警回復值時,開始勻速緩慢放氣,當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值,并換算到20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓,接點一):給SF6密度繼電器緩慢勻速進行放氣,當SF6密度繼電器發出閉鎖信號時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下:3.技術指標?環境溫度:-20℃~60℃。?相對溫度:不大于93%(25℃)。?工作電源:AC220V±15%,50Hz,或機內電池。?精 度:0.25級。?顯示方式:320*240彩色漢字液晶屏。?打印方式:針式微打。?測量壓力范圍:0~1.0MPa?測量溫度范圍:-30℃~+100℃。?校驗壓力范圍:20℃時標準壓力0.1~0.99Mpa。?外形尺寸:372×267×135mm?儀器重量:約3.6Kg。


山南熱繼電器測試儀使用方便可靠,是SF6密度繼電器校驗的必備設備。15. 正宗交直流兩用電源AC220V/50Hz或DC24V(鋰電池供電24V/4.5AH )16.校準壓力范圍大: 0~1.2MPa(超大量程設計)技 術 指 標 ?工作電壓:正宗交直流兩用電源AC220V/50Hz或DC24V(鋰電池供電24V/4.5AH),接入AC220V電源時儀器自動切斷鋰電池供電,以保護鋰電池延長其使用時間。?電量顯示:可顯示鋰電池電量百分比(當電量不足時提醒及時充電或應急用220V交流電源)?儀器功率:72W?儀器精度:0.2級?壓力顯示分辨率:0.001MPa?壓力校驗范圍:0~1.2MPa(超大量程設計)?環境溫度顯示分辨率:0.1C?環境溫度測量范圍:-50℃~150℃?工作濕度:90%RH?校驗對象:單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖?顯示方式:320X240圖形點陣單色液晶屏?操作方式:一鍵飛梭操作?通訊方式:USB接口(能上傳試驗數據到計算機,并自動生成報告)USB拷貝接口(可用U盤拷貝試驗數據)?打印機型:高速微型熱敏打印機?打印方式:漢字報表式打印?存儲容量:可同時存儲100次試驗結果?外形尺寸:375X270X240(mm)?SF6氣體密度顯示方式:被測環境下的壓力、20℃時的等效壓力。?儀器重量:6Kg?面板示意圖:

<山南>天正華意電氣設備有限公司
