山南地下電纜管線探測儀?其他：1.體積：發射機270×220×85mm，接收機700×270×120mm。2.質量：發射機2.2kg，接收機2.2kg。3.充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。四、設備配置1、發射機 圖1-4-1 發射機整體 圖1-4-2 發射機鍵盤1.LCD顯示器2.鍵盤3.輸出插座4.充電插座5.開關鍵6.頻率減小鍵7.頻率增大鍵8.輸出水平減小鍵9.輸出水平增大鍵2、接收機 圖1-5-1 接收機整體 圖1-5-2 接收機鍵盤1.LCD顯示器2.鍵盤3.增益調節旋鈕4.充電插座5.附件輸入插座6.開關/靜音鍵7.模式鍵8.頻率減小鍵9.頻率增大鍵10.標定鍵11.測量鍵3、標配附件 序號 名稱 圖樣和說明 數量1 發射機直連輸出線纜 12 接地釬 23 接地延長線 14 充電器 標配兩只，發射機接收機可單獨充電 24、選配附件 （訂貨時須特別指定，未指定默認不選配）序號 名稱 圖樣和說明 備注1 接收機附件連接線纜 （藍色6芯插頭彈簧線） 2 發射機附件輸出線纜 （紅色5芯插頭） 3 發射卡鉗 4 接收卡鉗 5 A字架 第二章 發射信號的一般方法發射機對管線發射信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：自來水管道、燃氣管道、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色航空插頭插入發射機的輸出插座。2-1-1 直連法附件連接2、直連接線將紅色鱷魚夾和管道露出的金屬部分（如閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司

山南地下電纜管線探測儀發射頻率的選擇：?對于一般電纜的探測，除非采用相間接法，均使用開機默認的1280Hz頻率。其頻率較低，傳播距離長，且不容易感應到其他管線上；再者接收機對1280Hz信號的接收效果要強于640Hz，抗干擾能力較強，較易分辨。?對于長距離電纜（長于2-3km），如果使用1280Hz信號，在較長距離處會有較大衰減，信號不易接收，相位也會發生偏移。故探測長距離電纜使用640Hz發射信號。?640Hz和1280Hz為復合頻率信號，接收機能夠進行跟蹤正誤提示。?使用相間接法時，應優先采用高頻（10kHz、33kHz或83kHz）。二、運行電纜的信號發射方法1、卡鉗耦合法：這是一種探測運行電纜較理想的方法，不需要電纜作任何改動即可測試，并且操作遠離高壓，非常，電纜全長上都有信號，沒有距離限制。電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。兩端未接地，或電纜護層中間斷開，不能使用卡鉗耦合法。（1）卡住電纜本體圖3-2-1 運行電纜卡鉗耦合法1（卡電纜本體）如上圖所示，本方法適用于普通三相統包運行電纜的探測。發射機輸出接卡鉗，將卡鉗卡住電纜本體（注意不能卡接地線以上部分），卡鉗等效為變壓器的初級，電纜金屬護套－大地回路等效為變壓器的次級（單匝），次級耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小，電流越大。 電纜通過卡鉗耦合得到的電流較小，為加強探測效果，應選擇較大輸出水平。 （2）卡住電纜護套接地線圖3-2-2 運行電纜卡鉗耦合法2（卡電纜接地線）如上圖所示，本方法適用于超高壓單芯運行電纜的探測。由于單芯電纜芯線流過的工頻電流很強，而且沒有三芯統包電纜的三相抵消效果（對外表現為相對很小的零序電流），如果將卡鉗卡住電纜本體，則很容易造成卡鉗的磁飽和，無法發出信號，此時應將卡鉗卡住其護層接地線。由于長距離超高壓單芯電纜的護層會每隔一定距離地線交叉互連，故信號會在交叉互連點從一相的護層流到另一相的護層，在跟蹤時注意區分。對于三芯統包電纜，如果受現場條件限制，卡電纜本體有困難，也可以采用卡電纜接地線的方法，但應盡量不采用，在某些特殊情況下，可能會造成信號特征（包括幅值和相位）出現不可預料的變化。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司

山南 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司
<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司

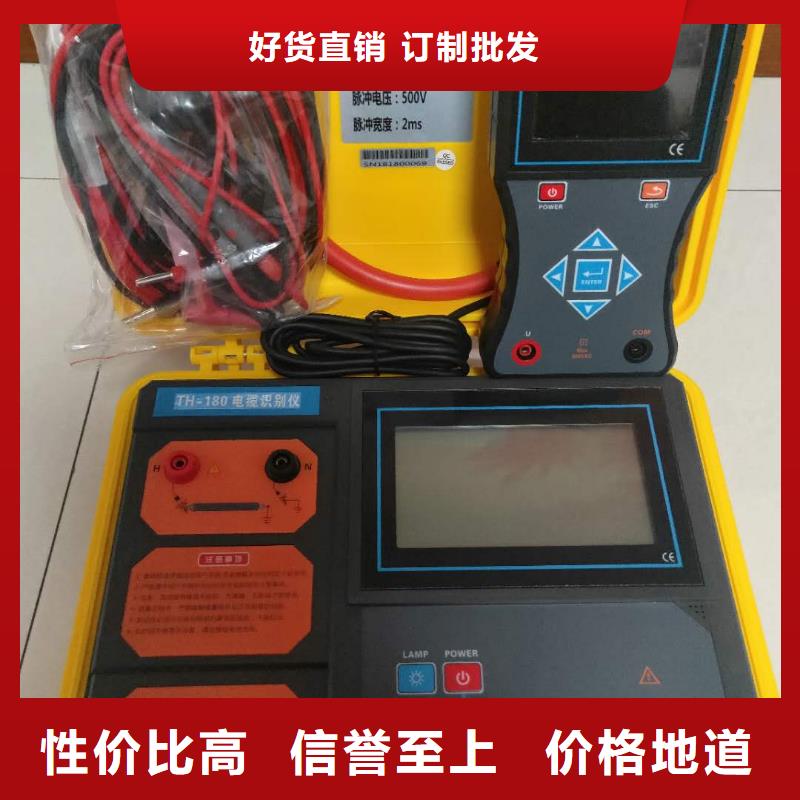

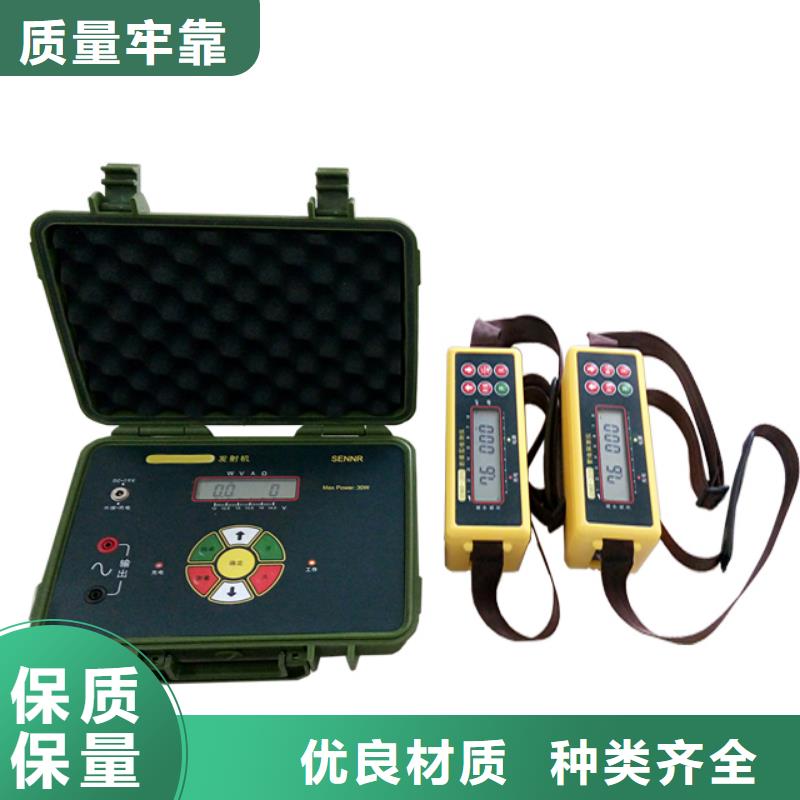

山南地下電纜管線探測儀操作1．基本操作發射機短按POWER鍵開關機， 有電源指示燈指示。LCD顯示屏顯示當前電池電量大小和脈沖信號信息。按背光鍵開關LCD背光燈。接收機短按POWER鍵開機，LCD顯示功能菜單頁面，若開機后LCD不斷黑屏閃爍，可能電池電壓不足，請充電，按POWER鍵關機，本儀表開機15分鐘后自動進入預關機狀態，30秒后自動關機，按下任意按鍵可退出預關機狀態，儀表可繼續工作。開機后進入功能選擇界面：線纜識別、電壓測量。按上下箭頭鍵可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入線纜識別界面，顯示信號強度電子表盤、增益強度、當前識別狀態和電池電量信息；按左右箭頭鍵調節增益強度1～5級，第5級信號放大強；按上下箭頭鍵可以調節LCD背光亮度。進入電壓測量界面，顯示交流電壓大小和和電池電量信息；按上下箭頭鍵可以調節LCD背光亮度。2．發射機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。請確認目標電纜是否已經停電，兩端的導體線芯是否已經與系統分開。發射機檢查1、在把發射機接到電纜上之前請檢查發射機的狀態。2、輸出信號檢查：把紅色鱷魚夾測試線和黑色鱷魚夾測試線連接到發射機相應的插座上，把紅色鱷魚夾和黑色鱷魚夾短接，按下發射機開機鍵。3、將手持接收機的柔性線圈鉗住測試線，發射機紅色測試線信號輸入柔性線圈上，按柔性線圈上箭頭指向輸入，接收機開機，綠色光柵順時針動態指示，同時LCD下方顯示“電纜識別成功”，并伴有“嘀”提示音，表示儀器能正常工作。若柔性線圈輸入脈沖編碼電流方向鉗反，則紅橙色光柵逆時針動態指示，LCD顯示“非目標電纜”。4、發射機電池電量檢查：按下開機鍵，LCD實時顯示電池電量，當電池電壓低于約9.5V時，有低電量符號顯示時，表明電池欠壓，需要充電。

山南地下電纜管線探測儀 電源：打開電源開關，液晶屏幕點亮，但此時發射機并沒有信號輸出。3.啟動輸出：按【中鍵】調整輸出方式優先選用”斷續”輸出模式。 按【上下鍵】調整輸出電流，然后按【啟動】按鈕，啟動高壓輸出。同時顯示界面上高壓輸出指示變為紅色并動態指示高壓輸出。當提示“電壓限制”或“功率限制”時，輸出電流已經達到輸出。”4.停止輸出：按【停止】鍵停止高壓輸出警告！工作完畢后，線路存在殘留電壓，必須對線路進行放電操作之后，再解除接線。2、信號檢測方法將空間磁場傳感器安裝在接收機的插槽內。在架空線的正下方，手持接收機，面向架空線的走向，使接收機和架空線路的相對位置如圖3-3-2所示。應盡量保證接收機穩定。3、故障定位?在近端距離發射機＞100米遠處，在電纜的正下方保存檢測電流波形。?分段定位：為快速逼近故障點，建議進行50％法或0.618黃金分割法分段。以50％法為例，首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似，說明故障點還在下游；若波形很小、說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50％分段。分段越來越短，故障點也逐步逼近，直至找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路為電纜發生故障，則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響，對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修，但其中內置鋰離子電池保修（換）一年。超過上述期限，維修時只收取更換的器件成本費。若因為使用不當造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。儀器出現下列問題時，用戶可以嘗試自行解決：不開機：可能是電池已耗光，請嘗試先充電再使用。儀器自動關機：可能是因為電池欠壓自動關機，或長時間未進行任何操作自動關機，請嘗試重新開機。開機后立即關機：原因是電池欠壓，請先對電池充電再使用。若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司

山南地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。● 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。● 被測線路電壓超過600V時須連接絕緣桿使用。● 嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。● 可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。● 請使用專配絕緣桿連接該儀表。● 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。● 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。● 長時間不用儀表，請定期給電池充電或取出電池。● 更換電池，注意極性，若無法更換，請聯系廠家。● 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用。● 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。● 建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。● 多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司

山南地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司
<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司

山南 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題。現有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

<山南>天正華意電氣設備有限公司 山南優質電纜故障定位電橋 的公司 <山南>天正華意電氣設備有限公司

山南 地下電纜管線探測儀 組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

山南地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。● 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。● 被測線路電壓超過600V時須連接絕緣桿使用。● 嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。● 可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。● 請使用專配絕緣桿連接該儀表。● 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。● 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。● 長時間不用儀表，請定期給電池充電或取出電池。● 更換電池，注意極性，若無法更換，請聯系廠家。● 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用。● 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。● 建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。● 多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。
