山南光數字繼電保護測試儀 價格美麗
<山南>天正華意電氣設備有限公司

山南電能質量分析儀波形顯示測量部分1、測試目的通過本項目可以顯示各參量的波形，了解各參量之間的相位關系（超前或滯后），觀察波形的畸變情況，分析畸變產生的原因，PT和CT有無過負荷的情況。2、測試方法根據被測設備的接線方式的不同而進行不同的接線：三相四線接線方式的設備按照圖十四進行接線；三相三線接線方式的設備按照圖十五進行接線。接好線后進入“波形顯示界面”進行測試。（四）、頻譜分析測量部分1、測試目的本功能用來顯示各相電壓參量、各相電流參量1－50次諧波含量的柱狀圖以及各參量（1－64次）諧波的含量百分比，總諧波失真度等指標，以此來判斷該相電壓或電流電能質量的好壞。2、測試方法根據被測設備的接線方式的不同而進行不同的接線：三相四線接線方式的設備按照圖十四進行接線；三相三線接線方式的設備按照圖十五進行接線。接好線后進入“頻譜分析界面”進行測試。

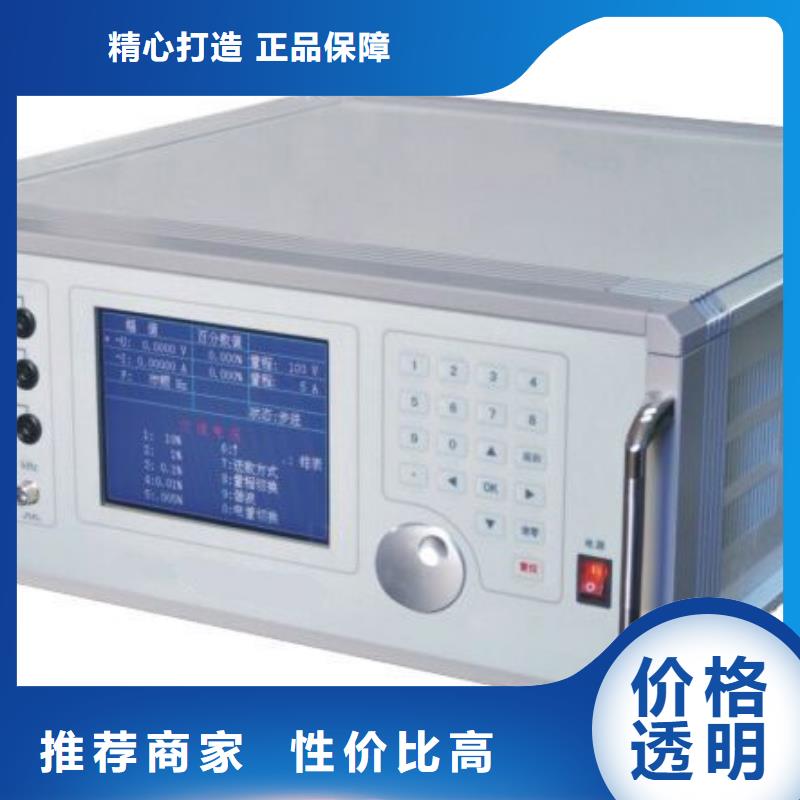

山南電能質量分析儀交流標準源的輸出設置在主菜單界面，按 鍵后進入交流源輸出界面。初始狀態欄：100V檔、5A擋、輸出關閉（沒有輸出）、諧波關閉（無諧波輸出）、接線Y型（三相四線）、閉環開啟、U試驗點。一般地，交流源的輸出主要有3步：設置合適的檔位、設置正確的接線方式、設置要輸出的幅值。 步：設置合適的檔位設置檔位包括設置電壓檔位和設置電流檔位，分別對應按鍵 和 。和 均為循環按鍵，每按鍵一次將自動輪切到下一檔位狀態。第二步：設置正確的接線方式接線方式主要指“Y型（三相四線）”和“V型（三相三線）”。設置接線方式的對應按鍵為 ，此鍵為循環按鍵。第三步：設置要輸出的幅值此步根據需求設定交流源，包括輸出的幅值、相位、頻率以及是否含諧波等。設置輸出的具體方法有試驗點輸出、常規按鍵輸出、旋鈕輸出、批量編輯輸出四種。5.6.2. 試驗點輸出方法：試驗點輸出指通過面板試驗點鍵達到標準源一鍵輸出的效果。此法快捷簡便，對于常規試驗點的輸出非常有效。對于電壓、電流，裝置以檔位百分比的形式給出了豐富的常用試驗點；對于相位則給出了一、四象限的常用試驗點。實例操作：假設當前已經選擇了Y型（三相四線）、100V/5A檔位。現需進行U＝100VI＝4A，φ＝60°情況下的有功測試。步，假設當前快捷鍵是“U試驗點”，如果不是，按 切換到“U試驗點”，再按快捷鍵“”將三相電壓設置到“100V檔” ＊ ，即100.000V。第二步，按 切換到“I試驗點”，再按快捷鍵“80％”將三相電流設置到“5A檔”＊ 80％，既4.0000A。第三步，按 切換到“PF試驗點”，再按快捷鍵“/0.5L”將電壓電流相角設置成60°。注意： 使用此法的前提是已經設置好了相應的檔位狀態。此法設置均針對所有相進行，不能單相控制。

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗

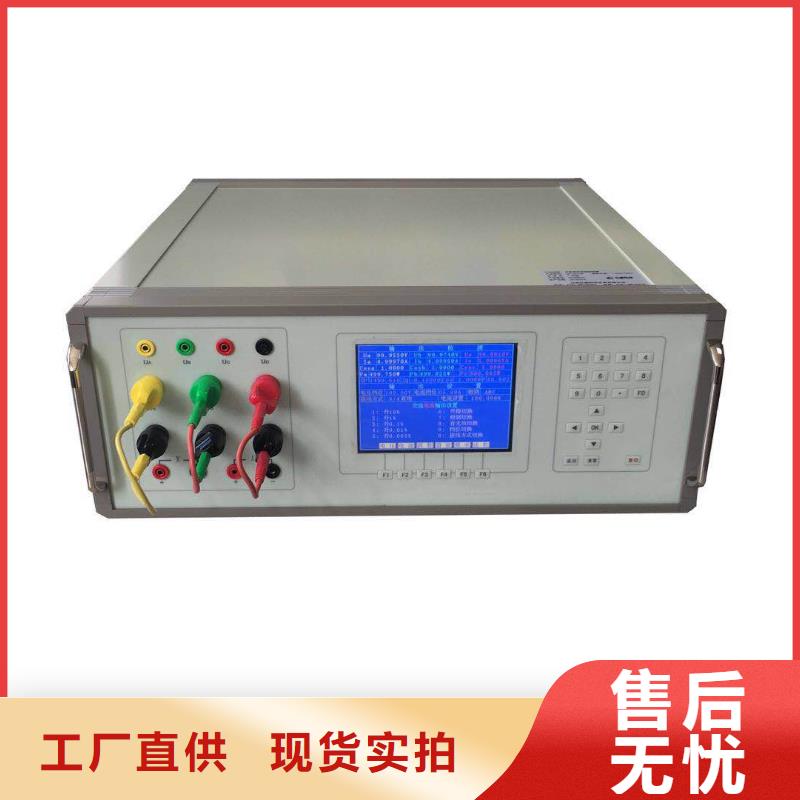

山南電能質量分析儀 電能質量測試分析儀檢定裝置可以按照Q/GDW1650.2-2017中表2的要求規定，輸出各種三相不平衡狀態下的測試信號，用于檢定電能質量分析儀三相不平衡度測量的穩態性能驗證。四、技術指交流電壓輸出 量 程: 15V、30V、75V、150V 、300V、600V、調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA交流電流輸出 量 程: 50mA、200mA、1A、5A、10A、25A 調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA直流電壓輸出 0.002％RG準 ％驟變輸出調制幅度： 0技術服務內容 1、技術培訓、技術交流1.1供方負責為需方免費提供儀器設備全過程的調試驗收各項技術服務工作。1.2技術培訓方式：供方委派相關技術人員至需方單位現場進行技術培訓，培訓周期為2-3天，培訓費用由供方負責。2、技術服務保證2.1供方免費為需方提供一年保修期（人為因素除外），終身維修。原則上48小時內趕到需方現場進行技術服務（偏遠地區除外）。3、其它事項：未盡技術要求雙方協商確定。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗
山南光數字繼電保護測試儀 價格美麗 <山南>天正華意電氣設備有限公司

山南電能質量分析儀 產品上的術語產品上可能出現以下術語表示您如果進行此操作可能會立即對您造成損害。警告 表示您如果進行此操作可能不會立即對您造成損害。注意 表示您如果進行此操作可能會對本產品或其它財產造成損害。1.4 產品上的符號產品上可能出現以下符號：高壓 接地 警告第2章 概述本裝置是參照電力行業標準研制而成。采用電子技術，源、表一體結構。測量部分的工作原理以高速16位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為多相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。所受負載影響很小，根據所接負載自動調節輸出，保證輸出恒穩；具備在正常輸出狀態下，電流回路被開路和電壓回路被短接時的自動保護功能；外部供電電源意外掉電，不輸出尖峰電壓等過渡過程。本系列裝置特點有超輕，超薄，功能強大，可靠性高，大功率標準源輸出，響應速度快；?高速DSP ＋ 自定義系統，開機立即顯示測試界面，無需導引程序，響應速度快，效率高，操作靈活方便人性化符合國人習慣；?標準源模式，所有輸出均采用優越閉環，設定值一次到位；?能保存任意諧波參數的6種方案，斷電不丟失，無需重復設置諧波參數；?能保存任意間諧波參數的6種方案，斷電不丟失，無需重復設置間諧波參數；?能保存任意閃變參數的6種方案，斷電不丟失，無需重復設置閃變參數能保存任意驟變參數的6種方案，斷電不丟失，無需重復設置驟變參數； ?輸出諧波2～80次，精度高達0.1％，可疊加單次或任意多次；?輸出間諧波0.25-80.75次，分辨率0.25次，精度高達0.1％；?能顯示實時諧波、間諧波、閃變、驟變、基波波形；?支持功能模塊的全自動、半自動或手動測試；?強大的協議庫支持，模板式配置，支持用戶自定義協議；?強大的Office報表模板功能，支持用戶自定義各種報表格式。用戶可以合成不規則的標準信號，包括電壓、電流的諧波、間諧波、閃變、驟升/驟降，是用戶用來檢定電能質量測試分析儀的理想設備。

山南電能質量分析儀交流標準源的輸出設置在主菜單界面，按 鍵后進入交流源輸出界面。初始狀態欄：100V檔、5A擋、輸出關閉（沒有輸出）、諧波關閉（無諧波輸出）、接線Y型（三相四線）、閉環開啟、U試驗點。一般地，交流源的輸出主要有3步：設置合適的檔位、設置正確的接線方式、設置要輸出的幅值。 步：設置合適的檔位設置檔位包括設置電壓檔位和設置電流檔位，分別對應按鍵 和 。和 均為循環按鍵，每按鍵一次將自動輪切到下一檔位狀態。第二步：設置正確的接線方式接線方式主要指“Y型（三相四線）”和“V型（三相三線）”。設置接線方式的對應按鍵為 ，此鍵為循環按鍵。第三步：設置要輸出的幅值此步根據需求設定交流源，包括輸出的幅值、相位、頻率以及是否含諧波等。設置輸出的具體方法有試驗點輸出、常規按鍵輸出、旋鈕輸出、批量編輯輸出四種。5.6.2. 試驗點輸出方法：試驗點輸出指通過面板試驗點鍵達到標準源一鍵輸出的效果。此法快捷簡便，對于常規試驗點的輸出非常有效。對于電壓、電流，裝置以檔位百分比的形式給出了豐富的常用試驗點；對于相位則給出了一、四象限的常用試驗點。實例操作：假設當前已經選擇了Y型（三相四線）、100V/5A檔位。現需進行U＝100VI＝4A，φ＝60°情況下的有功測試。步，假設當前快捷鍵是“U試驗點”，如果不是，按 切換到“U試驗點”，再按快捷鍵“”將三相電壓設置到“100V檔” ＊ ，即100.000V。第二步，按 切換到“I試驗點”，再按快捷鍵“80％”將三相電流設置到“5A檔”＊ 80％，既4.0000A。第三步，按 切換到“PF試驗點”，再按快捷鍵“/0.5L”將電壓電流相角設置成60°。注意： 使用此法的前提是已經設置好了相應的檔位狀態。此法設置均針對所有相進行，不能單相控制。

<山南>天正華意電氣設備有限公司

山南電能質量分析儀攜帶式儀表檢定界面1然后點擊升源按鈕啟動源輸出，然后調節面板上的百分比調節區域按鍵來（量程或總分格數的百分比）調節源輸出，當儀表指針平穩的調節至對應的格數時，按“讀數”鍵，系統將根據所輸入的儀表精度自動進行誤差計算，并在對應的界面列表上顯示出來（如果檢定誤差不合格，則會以紅色框顯示出來），同時，檢定光標自動移動到下一檢定點，重復以上步驟，檢定新的檢定點。如需重新檢定某一個檢定點，可通過面板上的方向鍵將檢定光標移動到需重新檢定的點進行檢定。當檢定數據多于一頁時，按“下一頁”或“上一頁”進行翻頁查看。在檢定時可以使用鍵盤板上面的DEL刪除選中的讀數。誤差＝（實際值-標準值）/基準值。在檢定界面可點擊右邊的方向按鈕打開側邊欄，然后可選擇格數或者數值進行檢定。攜帶式儀表檢定界面2數據保存與報表查看如下：一個檢定點檢定完畢后，系統將自動關閉源輸出。按“保存”鍵保存所檢定的數據；按“返回”鍵返回到參數錄入界面，如果用戶未保存檢定數據，系統將彈出提示保存數據的對話框。點擊指示儀表檢定界面的數據查看按鈕，進入記錄查詢界面（如圖所示6），可通過點擊或者方向鍵選擇要查看的記錄，然后點擊查看進入數據查看界面（如圖所示7）。若只要有一條上升誤差與下降誤差的平均值不在規程內，將判定儀表為不合格。

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗
山南光數字繼電保護測試儀 價格美麗 <山南>天正華意電氣設備有限公司

山南電能質量分析儀矢量波形儀器有獨立的交流矢量圖顯示界面，交流源的幅值、相位一目了然。有獨立的波形顯示界面，具有示波功能，可以清晰的看到信號的時域波形圖，特別是加載了諧波后，可以很直觀的反映出諧波的波形圖。4.7 三相不平衡度本裝置的3路電壓、3路電流的幅值、相位都可以獨立設置，為方便檢測，本裝置設定了快捷檢定點εU＝2、 εU＝4、 εI＝10、 εI＝30。用戶也可以根據實際需要設定其他任意有效的不平衡度值輸出。4.8 儀器參數的設置儀器部分參數可以根據用戶的使用習慣，技術要求進行設置，有三種無功計算方法選擇，“延時法”、“濾波法”、“三角法”，可以設置與PC的通信波特率，按鍵音的開啟/關閉，源輸出時，閉環的模式可以選擇“基波恒定”、“有效值恒定”兩種模式，矢量圖有習慣法和三角法兩種顯示模式。

山南電能質量分析儀攜帶式儀表檢定界面1然后點擊升源按鈕啟動源輸出，然后調節面板上的百分比調節區域按鍵來（量程或總分格數的百分比）調節源輸出，當儀表指針平穩的調節至對應的格數時，按“讀數”鍵，系統將根據所輸入的儀表精度自動進行誤差計算，并在對應的界面列表上顯示出來（如果檢定誤差不合格，則會以紅色框顯示出來），同時，檢定光標自動移動到下一檢定點，重復以上步驟，檢定新的檢定點。如需重新檢定某一個檢定點，可通過面板上的方向鍵將檢定光標移動到需重新檢定的點進行檢定。當檢定數據多于一頁時，按“下一頁”或“上一頁”進行翻頁查看。在檢定時可以使用鍵盤板上面的DEL刪除選中的讀數。誤差＝（實際值-標準值）/基準值。在檢定界面可點擊右邊的方向按鈕打開側邊欄，然后可選擇格數或者數值進行檢定。攜帶式儀表檢定界面2數據保存與報表查看如下：一個檢定點檢定完畢后，系統將自動關閉源輸出。按“保存”鍵保存所檢定的數據；按“返回”鍵返回到參數錄入界面，如果用戶未保存檢定數據，系統將彈出提示保存數據的對話框。點擊指示儀表檢定界面的數據查看按鈕，進入記錄查詢界面（如圖所示6），可通過點擊或者方向鍵選擇要查看的記錄，然后點擊查看進入數據查看界面（如圖所示7）。若只要有一條上升誤差與下降誤差的平均值不在規程內，將判定儀表為不合格。

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗 <山南>天正華意電氣設備有限公司

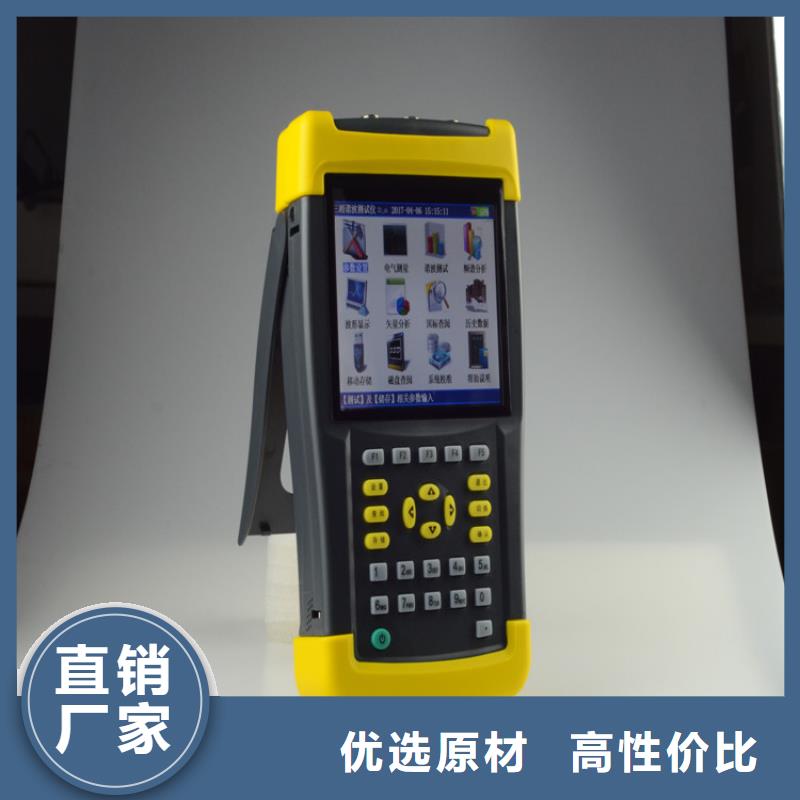

山南電能質量分析儀主要特點：1、多通道測量：4個電壓通道、4個電流通道同時測量。2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；3、可測量2-64次的電壓諧波和電流諧波含量；4、可測量總諧波畸變率；5、可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；6、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；7、可測量正序電流、負序電流、零序電流、電流不平衡度；8、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，并同時啟動自動錄波功能，將所發生事件的發生時間和實際波形記錄下來；9、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；10、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行錯接線檢查；11、選配大鉗表可以進行低壓電流互感器的變比和角差測量；12、諧波含量可以柱狀圖的形式顯示，視覺效果良好；13、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；14、10寸大屏幕彩色液晶屏顯示器1280×800；15、電容屏觸摸操作，簡便易學；16、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；17、諧波含有率國標查詢功能，可對國標允許值進行查詢；18、具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。19、數據可以存儲U盤，以便歷史查詢。20、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；21、分析軟件可按照國標要求生成專業的電能質量分析報表；22、儀器尺寸小、重量輕、攜帶方便； 23、內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；

山南電能質量分析儀攜帶式儀表檢定界面1然后點擊升源按鈕啟動源輸出，然后調節面板上的百分比調節區域按鍵來（量程或總分格數的百分比）調節源輸出，當儀表指針平穩的調節至對應的格數時，按“讀數”鍵，系統將根據所輸入的儀表精度自動進行誤差計算，并在對應的界面列表上顯示出來（如果檢定誤差不合格，則會以紅色框顯示出來），同時，檢定光標自動移動到下一檢定點，重復以上步驟，檢定新的檢定點。如需重新檢定某一個檢定點，可通過面板上的方向鍵將檢定光標移動到需重新檢定的點進行檢定。當檢定數據多于一頁時，按“下一頁”或“上一頁”進行翻頁查看。在檢定時可以使用鍵盤板上面的DEL刪除選中的讀數。誤差＝（實際值-標準值）/基準值。在檢定界面可點擊右邊的方向按鈕打開側邊欄，然后可選擇格數或者數值進行檢定。攜帶式儀表檢定界面2數據保存與報表查看如下：一個檢定點檢定完畢后，系統將自動關閉源輸出。按“保存”鍵保存所檢定的數據；按“返回”鍵返回到參數錄入界面，如果用戶未保存檢定數據，系統將彈出提示保存數據的對話框。點擊指示儀表檢定界面的數據查看按鈕，進入記錄查詢界面（如圖所示6），可通過點擊或者方向鍵選擇要查看的記錄，然后點擊查看進入數據查看界面（如圖所示7）。若只要有一條上升誤差與下降誤差的平均值不在規程內，將判定儀表為不合格。

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗

山南電能質量分析儀 功能操作1.主界面2.指示儀表功能界面2.1攜帶式指示儀表點擊主界面里面的指示儀表進入指示儀表界面，首先顯示的時攜帶式儀表檢定設置界面攜帶式儀表檢定設置界面1當檢定“攜帶式三相四線有功表”時，在“儀表類型中”選中“三相四線有功表”；設置“被檢廠家”；主界面有小鍵盤可用來輸入中文，設置對應的編號；然后輸入所檢儀表的電壓量程、電流量程和檢定點。量程輸入分為單量程和多量程兩種方式：多量程輸入參考圖2所示（在兩個電壓量限中間加“-”），其中全檢量程為100V-1A，非全檢量程為200V-1A；單量程輸入參考圖3所示。圖3 攜帶式儀表檢定設置界面2備注：1）電壓量限和額定電壓同步智能輸入：如電壓量限填入100V電流填入1A則額定電壓和電流則會自動填入100V和1A，但輸出電流、電壓有效值，以填入的額定電壓為準。2）檢定功率表時，如需檢定功率因數改變量，點擊“檢定功率因數改變量”處；如需反向檢定功率表，則在功率因數欄的下拉菜單選中“-1.0”進行反向檢定，“1.0”為正向檢定。完成所有參數的輸入后，按“檢定”按鍵，進入檢定界面

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗
<山南>天正華意電氣設備有限公司

山南電能質量分析儀 電能質量測試分析儀檢定裝置可以按照Q/GDW1650.2-2017中表2的要求規定，輸出各種三相不平衡狀態下的測試信號，用于檢定電能質量分析儀三相不平衡度測量的穩態性能驗證。四、技術指交流電壓輸出 量 程: 15V、30V、75V、150V 、300V、600V、調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA交流電流輸出 量 程: 50mA、200mA、1A、5A、10A、25A 調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA直流電壓輸出 0.002％RG準 ％驟變輸出調制幅度： 0技術服務內容 1、技術培訓、技術交流1.1供方負責為需方免費提供儀器設備全過程的調試驗收各項技術服務工作。1.2技術培訓方式：供方委派相關技術人員至需方單位現場進行技術培訓，培訓周期為2-3天，培訓費用由供方負責。2、技術服務保證2.1供方免費為需方提供一年保修期（人為因素除外），終身維修。原則上48小時內趕到需方現場進行技術服務（偏遠地區除外）。3、其它事項：未盡技術要求雙方協商確定。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

山南光數字繼電保護測試儀 價格美麗

山南電能質量分析儀 電氣測試”界面：圖五、電氣測試界面用來顯示從互感器一次側、二次側測量被測點的數據。右圖顯示一次側的三相電壓、電流幅值，各相電壓、電流之間相位夾角；各相有功功率、無功功率、視在功率及總有功功率Ph、及總無功功率Qh、總視在功率Sh；零序電壓Uo、電流Io；正序電壓U1、電流I1；負序電壓U2、電流I2；電壓和電流的不平衡度＃U、＃i；實測頻率、總功率因數。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，按F3查看一次側數據，按F4切換到二次側界面。按退出鍵返回主菜單。4．“諧波測試”界面：圖六、諧波測試界面電壓和電流諧波顯示屏如右圖所示：此屏顯示各相電壓和電流信號中各次諧波含量（從左到右依次表示A、B、C各相電壓，A、B、C各相電流），其中THD為各相的電壓或電流波形畸變率（即總諧波失真度），RMS為各相的電壓或電流有效值，01次為基波電壓或電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以表格的形式顯示1-63次諧波。可通過↑、↓鍵來切換（01－21）次、（22－42）次（43－63）次諧波含量的表格。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新數據。按退出鍵返回主菜單。

<山南>天正華意電氣設備有限公司 山南光數字繼電保護測試儀 價格美麗

山南電能質量分析儀 電氣測試”界面：圖五、電氣測試界面用來顯示從互感器一次側、二次側測量被測點的數據。右圖顯示一次側的三相電壓、電流幅值，各相電壓、電流之間相位夾角；各相有功功率、無功功率、視在功率及總有功功率Ph、及總無功功率Qh、總視在功率Sh；零序電壓Uo、電流Io；正序電壓U1、電流I1；負序電壓U2、電流I2；電壓和電流的不平衡度＃U、＃i；實測頻率、總功率因數。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，按F3查看一次側數據，按F4切換到二次側界面。按退出鍵返回主菜單。4．“諧波測試”界面：圖六、諧波測試界面電壓和電流諧波顯示屏如右圖所示：此屏顯示各相電壓和電流信號中各次諧波含量（從左到右依次表示A、B、C各相電壓，A、B、C各相電流），其中THD為各相的電壓或電流波形畸變率（即總諧波失真度），RMS為各相的電壓或電流有效值，01次為基波電壓或電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以表格的形式顯示1-63次諧波。可通過↑、↓鍵來切換（01－21）次、（22－42）次（43－63）次諧波含量的表格。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新數據。按退出鍵返回主菜單。

<山南>天正華意電氣設備有限公司
