山南變壓器油色譜在線監測系統文件號的輸入即將光標移至文件處依次按《8》＋《確認》鍵即可。此時文件為8，則儀器內所有設置的參數為8號文件內容，若輸入其它文件號，則8號文件自動儲存。若要找回8號文件的內容，只需將文件號輸入為8并按確定鍵即可。圖十八 輔助功能圖十九 儀器參數界面 按《Menu》鍵，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表 并將光標右移至《儀器參數》欄，再按確定《確認》鍵，則顯示屏變?yōu)閇圖十九]界面此界面為儀器參數界面，儀器在出廠已校好，用戶一般不要隨意改動。“啟動記錄”它記錄了儀器啟動的次數。保護溫度的設置：在保護溫度的界面下設置各加熱區的保護溫度。保護溫度的設置，要高于使用溫度的20℃。實際溫度超過設置的保護溫度時，儀器將報警并停止所有的加熱。按《Menu》鍵，狀態欄顯示 用戶配置〡儀器參數〡保護溫度〡秒表〡，將光標移至《秒表》，按確定《確認》鍵，則顯示屏顯示[圖二十]界面。圖二十 設置秒表計時界面此界面為設置秒表計時界面。次按《▲》鍵或《確認》，開始計時；第二次按《▼ 》鍵或《確認》，停止計時同時顯示60秒除以即時時間值，方便用戶計算分鐘流量。第三次按《確認》鍵，計時時間。當光標處于后面任一界面下面的狀態標，可按“·”鍵回到此界面。按兩次《Menu》鍵，狀態欄變?yōu)椹@溫控〡檢測器〡事件〡程序升溫〡輔助功能〡此時光標處于《輔助功能》欄，移動光標選定菜單，按確定鍵可進入以上任何一個界面。變壓器油色譜儀的溫控電路主板背掛于控制箱中上部，加熱板和點火板在儀器后部。其連線見下圖。工作原理圖見下圖。變壓器油色譜儀CPU板連線見下圖第五章熱導池檢測器（TCD）的安裝與使用工作原理：在一個處于熱平衡的TCD中，組分進入測量臂池腔，就會由于氣體組成的改變，引起氣體熱導系數的變化，氣體熱導系數的改變，引起熱敏元件溫度的變化，熱敏元件的溫度變化，引起熱敏元件阻值的變化，熱敏元件阻值的變化使惠斯頓電橋輸出信號的變化。所以TCD的信號變化是各個變量相繼變化的結果熱導池檢測器的結構：熱導池檢測器采用半擴散式結構，經特珠工藝處理的100Ω錸鎢絲，恒流源供電，具有斷流熱絲保護功能。配置了2路專用補充氣，見下面TCD補充氣氣路流程圖，以便用大孔徑毛細管。熱導池檢測器結構如圖二十一。

山南變壓器油色譜在線監測系統使用注意事項：本儀器為雙柱雙氣路結構即使有一路不使用，也應接上兩根柱子。保證兩路平衡，載氣經熱導池檢測器流出，每路流量約為50ml/min。（從熱導檢測器的放空口測量）1、載氣中應無腐蝕性物質，注意氣路凈化。2、使用前，應先通載氣30分鐘，將管路的殘留氣體趕出，以防止錸鎢絲氧化。未通載氣時， 嚴禁加橋流，或有較大的氣流沖擊。3、不能用氣體直接吹熱導檢測器，或有較大的氣流沖擊。圖二十一 熱導檢測器4、不允許有強烈機械震動。5、儀器不能放置在風口處；TCD放空口應用管道接到室外，出氣口還應注意固定以防止風吹擺動，影響基線。6、停機，應 關閉加熱，等到熱導檢測器溫度降到80℃以下，再關電源，氣源；這有利于延長熱導檢測器的使用壽命。7、在滿足分析靈敏度的的情況下，盡量設置低橋電流使用，這樣有利于儀器的穩定，增加熱導檢測器的使用壽命。8、高溫分析后，需拆下色譜柱時，一定要等柱室溫度降到60℃以下，熱導檢測器溫度降到80℃以下，方可拆卸色譜柱，以防止損壞柱接頭及熱導檢測器。9、使用不同載氣，TCD檢測器不同溫度時，橋電流（mA）允許值如下使用方法：1、檢查熱導氣路連接是否正確。2、先通載氣，調節載氣1和載氣2，并在熱導放空口用皂泡流量計測量實際測量柱后流速，并使兩路載氣流量一致，一般氣體流量：載氣40＋補充氣10＝50ml/min為好。3、變壓器油色譜儀熱導池帶兩路TCD補充氣，以便低柱流量分析。4、當通氣超過30min后，打開電源開關 ，按一下 溫 度 鍵 設定柱室、汽化室及檢測器的使用溫度。按 檢測器 鍵設定橋電流。按啟動按鈕橋流才能加上。

山南變壓器油色譜在線監測系統使用注意事項：本儀器為雙柱雙氣路結構即使有一路不使用，也應接上兩根柱子。保證兩路平衡，載氣經熱導池檢測器流出，每路流量約為50ml/min。（從熱導檢測器的放空口測量）1、載氣中應無腐蝕性物質，注意氣路凈化。2、使用前，應先通載氣30分鐘，將管路的殘留氣體趕出，以防止錸鎢絲氧化。未通載氣時， 嚴禁加橋流，或有較大的氣流沖擊。3、不能用氣體直接吹熱導檢測器，或有較大的氣流沖擊。圖二十一 熱導檢測器4、不允許有強烈機械震動。5、儀器不能放置在風口處；TCD放空口應用管道接到室外，出氣口還應注意固定以防止風吹擺動，影響基線。6、停機，應 關閉加熱，等到熱導檢測器溫度降到80℃以下，再關電源，氣源；這有利于延長熱導檢測器的使用壽命。7、在滿足分析靈敏度的的情況下，盡量設置低橋電流使用，這樣有利于儀器的穩定，增加熱導檢測器的使用壽命。8、高溫分析后，需拆下色譜柱時，一定要等柱室溫度降到60℃以下，熱導檢測器溫度降到80℃以下，方可拆卸色譜柱，以防止損壞柱接頭及熱導檢測器。9、使用不同載氣，TCD檢測器不同溫度時，橋電流（mA）允許值如下使用方法：1、檢查熱導氣路連接是否正確。2、先通載氣，調節載氣1和載氣2，并在熱導放空口用皂泡流量計測量實際測量柱后流速，并使兩路載氣流量一致，一般氣體流量：載氣40＋補充氣10＝50ml/min為好。3、變壓器油色譜儀熱導池帶兩路TCD補充氣，以便低柱流量分析。4、當通氣超過30min后，打開電源開關 ，按一下 溫 度 鍵 設定柱室、汽化室及檢測器的使用溫度。按 檢測器 鍵設定橋電流。按啟動按鈕橋流才能加上。

山南變壓器油色譜在線監測系統功能鍵說明系統運行主界面主要功能鍵有系統、操作、用戶管理、局站設置、增加設備、設備、退出等。系統功能鍵主要涉及用戶管理、局站設置、數據維護；操作功能鍵涉及增加、設備、報警列表。以下對各項功能做逐一說明。6.3.1用戶管理用戶管理是用戶提供權限設置的功能設計。如圖6.1。系統默認分配一個管理員權限的帳號，用戶名：admin，密碼：333，該賬戶為系統權限的帳戶，不能，只能修改密碼，管理員角色是系統權限的角色（admin帳號具有超級管理員角色），被分配給工程安裝人員使用。如果用戶名和密碼都為空，則登錄的用戶被認為是管理員用戶，該用戶擁有管理員角色的權限。不同權限的用戶登錄本系統顯示的操作界面會有所差別，本手冊沒有特別說明，以下的說明默認情況下都是以admin管理員身份登錄而展開的。圖6.4用戶管理功能界面6.3.2局站設置本軟件通過局站設置功能鍵定義受檢變壓器站的具體信息， 實現受檢變壓器的添加功能。本使用手冊以TCP/IP通訊方式說明說明受檢變壓器的添加。局站設置 數據維護數據維護主要實現數據的備份與還原功能。

山南變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向?qū)ο蟮脑O(shè)計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量?jī)?nèi)容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量?jī)?nèi)容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

山南變壓器油色譜在線監測系統儀器的故障與排除沒有色譜峰故障判斷檢查方法和修理1．記錄器接觸不良1．檢查記錄器接線2．記錄器故障2．看儀器說明書，排除記錄器故障3．進樣器溫度太低3．增加進樣器溫度4．注射器堵塞4．更換注射器5．放大器電源斷開5．檢查放大器， 6．沒有載氣通過6．檢查載氣流路是否堵塞，或氣瓶中氣源用完7．硅橡膠漏氣7．更換硅橡膠8．無火8．點火9．FID極化電壓接觸不良9．排除極化電壓連接不良現象正常滯留時間而靈敏度下降故障判斷檢查方法及修理1．注射器漏氣1．更換注射器2．靈敏度的選擇不當2．選擇適當?shù)撵`敏度3．載氣漏3．探漏并做相應的處理4．氫氣和空氣流量選擇不當（FID）4．調正它們的流量5．檢測器無高壓（FID）5．裝上高電壓拖尾峰故障判斷檢查方法及修理1．進樣管污染1．清洗進樣器管子2．層析柱爐溫太低2．增加層析柱溫度 3．進樣溫度太低3．調高進樣器溫度5．層析柱選擇不當4．選擇適當?shù)纳V柱伸舌峰故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．樣品凝集在系統中2．先提高柱溫，再選擇適當?shù)倪M(jìn)樣器，色譜柱，檢測器溫度色譜峰分離不好故障判斷檢查方法及修理1．柱過短1．選擇較長色譜柱2．固定液流失2．更換層析柱或老化色譜柱3．柱溫度太高3．降低柱溫4．固定液選擇不正確4．選擇適當色譜柱5．載氣流速太高或太低5．調整載氣流量平頂峰故障判斷檢查方法及處理1．放大器輸入飽和1．降低樣品量，降低放大器靈敏度2．記錄器零點位置發生變化2．檢查記錄器零點位置并做相應的處理基線突變故障判斷檢查方法及處理1．外電場干擾1．排除影響儀器正常工作的外電場干擾2．電源插頭接觸不良2．把電源插座安裝牢固3．氫氣、空氣流量選擇不當3．重新調整氫氣和空氣的流量恒溫操作時有不規則基線波動故障判斷檢查方法及修理1．儀器安裝的位置不好

山南變壓器油色譜在線監測系統通入氣體后，用秒表測量皂膜由0點到10所經過的時間，以ml/min計算氣體流量。為了避免污染氣路，一定要注意流量計內部皂液的使用高度，以防止皂膜溶液從流量計流入氣路。例如：用秒表測量皂膜由0點到10ml所經過的時間為 12秒，則所測流量F＝10＊60/12＝50ml/min 流量測量示意可以起用儀器秒表功能：皂膜由0點到Xml所經過的時間為 T秒，則所測流量F＝60/T的數值＊ X ml/min四、填充柱安裝圖九 填充柱外型尺寸圖圖十 填充柱安裝圖 第四章 鍵盤及其控制操作控制面板打開位于機箱右下面的電源開關，儀器通電，液晶顯示屏點亮。儀器經過自檢，數秒后，顯示如[圖十二]界面（當光標處于后面任一界面下面的狀態時，可按“0”鍵回到此界面）；再經過數秒后，界面顯示為如[圖十三]。此界面為溫度控制界面，此時光標位于溫度設定欄。如果要將檢測器升溫至260℃，只需將光標移至檢測器的設定溫度處，依次按下：《2》＋《6》＋《0》＋《確認》鍵，此時檢測器的設定溫度為260℃。如果輸入錯誤可按兩次“·”鍵進行；重新設定溫度。用同樣的方法可以給柱箱、汽化、檢測器設定溫度。運行時間欄是從此次開機開始計時到關機前的時間，下次開機，重新計時。加熱狀態欄，“0”表示關，“1”表示開。即將光標移至加熱狀態欄，依次按《1》＋《確認》鍵 將顯示“開”狀態，依次按《0》＋《確認》鍵，將顯示“關”狀態。在設置溫度時必須注意不能超過保護溫度，儀器設定初始保護溫度值為400℃。當儀器某一溫度加熱區溫度參數設置不當或由于各種原因產生儀器溫度失控。

山南變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

山南變壓器油色譜在線監測系統概述感謝您選用TH- 9100變壓器油色譜在線監測系統。為確保、正確使用本監測系統，請您詳細閱讀并保存本使用手冊。1.1須知從事本系統安裝、運行操作及維護的所有人員：1、必須具備相應的專業技術資質；2、嚴格遵守本使用手冊的相關說明；3、不得在系統后臺數據服務器上玩游戲、瀏覽網頁；4、不得在系統后臺數據服務器上安裝其它任何軟件，避免造成不必要的沖突。違反以上操作可能導致：1、降低系統監測精度，危害系統使用壽命；2、可能損壞本系統設備或用戶的其他設備；3、造成不必要的傷害。1.2相關標準本系統引用下列標準，并由此規定了本系統的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。1、GB7597－1987電力用油取樣方法2、GB/T7601－1987運行中變壓器油水分測定法3、GB/T14542－93運行中變壓器油的維護管理規定4、DL/T 596－1996 電力設備性試驗規程5、DL/T 572－1995 電力變壓器運行規程6、GB /T 7252一2000變壓器油中溶解氣體分析和判斷導則7、GB/T17623－1998 絕緣油中溶解氣體組份含量的氣相色譜測定法8、GB/T 2423－2001電工電子產品環境試驗9、GB/T 17626－1998電磁兼容 試驗和測量技術10、GB/T 13384－1992機電產品包裝通用技術要求11、GB190—1990危險貨物包裝標志12、GB5099－1994鋼質無縫氣瓶13、GB 4208－1993外殼防護等級（IP代碼）1.3應用范圍TH- 9100變壓器油色譜在線監測系統適用于110KV及以上電壓等級電力變壓器、330KV及以上電壓等級高壓并聯電抗器的運行狀態監測。作為狀態監測傳感層設備，主要完成智能變電站一次充油設備狀態監測參量的本地測量、數據通信功能，滿足智能化變電站基于IEC61850的通信要求，實現全數字式數據采集傳輸。系統是否只用于規定的用途， 由用戶負責。為了起見，在系統的安裝、改進、投入運行和更新過程中，事前未經本公司同意不能進行其他未授權的作業。

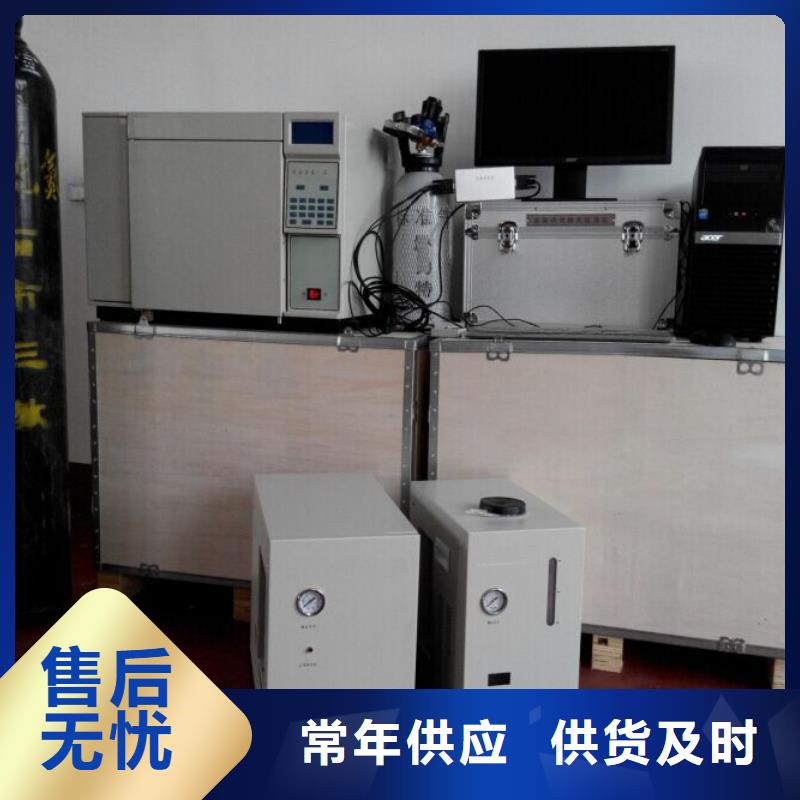

山南變壓器油色譜在線監測系統 儀器可進行恒溫和程序升溫操作。柱室配有柔性后開門自動控溫系統，柱箱性能優良。溫度控制精度高，升、降溫速度快。能實現近室溫操作。氣路流程靈活、可靠，易于擴展，適于多種檢測和進樣組合。檢測器采用單元化組合設計，安裝維護方便，本儀器可配置多種檢測器（TCD、FID、ECD、FPD和NPD），根據用戶分析需要進行配置，本儀器多可同時安裝四種檢測器。儀器的進樣系統可選配填充柱柱頭進樣、玻璃內襯快速進樣、帶有隔膜清洗功能的毛細管柱分流/不分流進樣等多種進樣裝置。儀器的信號輸出可與各種色譜數據處理機和色譜工作站等外圍數據處理設備或繪圖設備方便連接。儀器具有載氣氣路斷氣保護功能。可有效保護色譜柱及TCD操作時的熱敏元件不受損壞。預置備用溫控端口，易于擴展使用。儀器具有超溫保護功能，任何一路溫控超過保護溫度，儀器將斷電保護并報警。圖一 儀器外型結構三、安裝前的準備工作1、安裝前準備（1）工作室與工作臺：工作室周圍不應受易燃、易爆的氣體以及強大的電磁場和電火花干擾，室內要求通風良好；工作臺應能承受整套儀器的重量、工作臺后面應留有適當間隙（約50cm）以便工作和檢修）。

山南變壓器油色譜在線監測系統 本儀器內部裝有高靈敏度檢測器，此型號儀器必須在有高純載氣（99.999％氮?dú)饣驓鍤猓┑那闆r下才能正常開機工作，否則會嚴重?fù)p壞儀器。3.除本儀器的生產商以外，請不要自行拆裝儀器！如果用戶自行拆裝儀器，本公司將終止進行保修服務和相關的后續維修服務，其后果由用戶自行承擔。友情特別提示尊敬的用戶：感謝您選擇了本公司生產的變壓器油色譜儀！本裝置是按照規程青島天正華意電氣設備有限公司是根據GB/T26983標準生產制造，為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

山南變壓器油色譜在線監測系統用一根尺寸合適的電線接到樓房的總管線上或接到總導管的入地處。2、把接地用的長釘子打進潮濕的土層里并接到入地處。3、也可以接到其它可靠的入地處。絕緣的地線必須牢固地接在裝置上。不要用夾子把地線夾在管子或接地柱上。也不要使用其它會使接頭松動的方法來連接。接頭必須用銅焊或錫焊，盡可能減小接地接頭處絕緣電阻的下降。如果按裝得不合適，在接頭處就可以量到電阻，再加上地線上的電阻就會使絕緣的接地裝置上產生我們所不希望的電勢。在安裝地線的時侯要它偶然和其它地線接觸這會給絕緣帶來不良的影響。絕緣線必須接在配電盤的絕緣母線上，再?gòu)呐潆姳P上通過接頭和電源地線分別接到儀器系統的各個單元上。絕緣母線可由配電盤上的接地板構成。所用的電線尺寸應使遠一點到主配電盤接地處的接地電阻。請與當?shù)氐碾娖鳈z查部門商量所用的電線規格。當多層建筑物中安裝了電網處理裝置時，應把電網處理裝置的外殼與建筑物結構中的鋼筋接起來，這樣才能減少接地噪聲。地線的一端應接到線路處理裝置的外殼上，另一端應焊接在近的樓房豎梁鋼筋上。把地線接到建筑物的鋼筋上比把地線接到地下室單獨的接地柱上要好
