山南變壓器變比測試儀主要功能與特點：1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。2.可自動測量三相、單相變壓器變比，并可計算變比誤差。3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。11.可支持藍牙或串口打印機現場打印記錄。

山南變壓器變比測試儀 根據IEC及 有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能臺式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止 款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數的變比測試儀。 儀器內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。 儀器具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。 儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。 儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家

山南變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家
有現貨的山南有載分接開關綜合測試儀實體廠家 <山南>天正華意電氣設備有限公司

山南變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。

山南變壓器變比測試儀幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。其中：F1保留鍵，無作用；F2將內存中數據存儲U盤；F3刪除存儲記錄；F4打印測試結果；F5確認刪除記錄；軟開關鍵：手持式設備的電源開關，臺式設備此鍵不起作用。五、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項、備用選項、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。

<山南>天正華意電氣設備有限公司

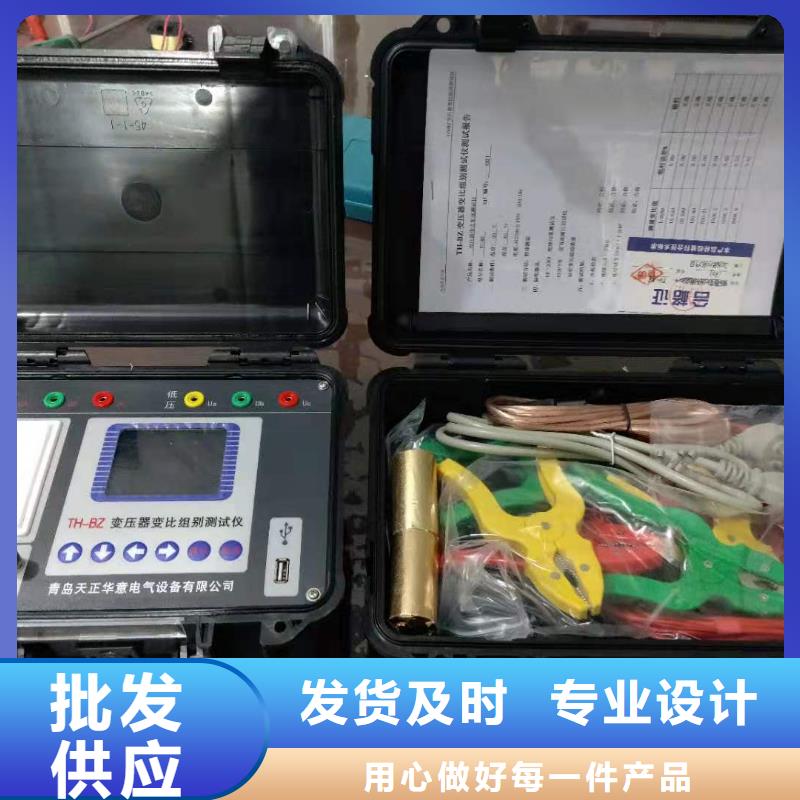

山南變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家
有現貨的山南有載分接開關綜合測試儀實體廠家 <山南>天正華意電氣設備有限公司

山南變壓器變比測試儀幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。其中：F1保留鍵，無作用；F2將內存中數據存儲U盤；F3刪除存儲記錄；F4打印測試結果；F5確認刪除記錄；軟開關鍵：手持式設備的電源開關，臺式設備此鍵不起作用。五、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項、備用選項、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。

山南變壓器變比測試儀一．主要特點：變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。 二．技術指標：1 ：整機通用技術指標①電壓比率量值準確度級別：0.01級②輸入電壓范圍：0V～240V③輸出電壓比率范圍：1.000000～100000④輸出組別變比范圍：10、100、1000、⑤輸出組別變比精度：0.05％⑥連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z、三、操作指南 面板端子說明a、變比校準部分標準面板右邊A、X、Ao、Xo、0-200V、x接線端子，其中A、X 與Ao、Xo端子（分別為雙級電壓互感器勵磁繞組，比例繞組輸入端，采用并聯連接方式）組合為初級輸入電壓信號輸入端。0-200V、x端子為設定比率次級電壓信號輸出端。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家 <山南>天正華意電氣設備有限公司

山南變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

山南變壓器變比測試儀 測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【?】鍵進入圖九的接線提示屏，按照圖示接線。圖九、單相變壓器測試接線提示屏接線完成后按【?】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。圖十、單相變壓器測試接線結果屏6．Z型變測試（注：此界面平時不用，做Z型變用三相變壓比界面）進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【?】鍵進入如圖十一所示的接線圖屏，按照圖示要求接線完成后按【?】鍵，儀器開始 “Z型變壓器”自動測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。圖十一、Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家

山南變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家
<山南>天正華意電氣設備有限公司

山南變壓器變比測試儀簡介本測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，顯示信息豐富，方便現場使用。產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。2 包裝內容收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您近的銷售處。 請檢查您是否在測試儀包裝中收到下列物品：√1臺測試儀√1套測試線（紅、黑各一組）√1條三芯電源線√1份印刷版用戶手冊√1份合格證及出廠測試報告3 功能特點?全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。?具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。?在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。?量程寬、精度高，變比測量范圍可達10000，且值10000時測試精度保證0.3％。?具有反接保護、輸出短路保護等完善的保護功能。?5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。?配備熱敏打印機，便于數據打印。?具有本機存儲和優盤存儲，方便數據保存。

有現貨的山南有載分接開關綜合測試儀實體廠家

山南變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

<山南>天正華意電氣設備有限公司 有現貨的山南有載分接開關綜合測試儀實體廠家

山南變壓器變比測試儀尊敬的用戶：感謝您選擇了多功能變比測試儀，為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！
