山南多功能校準儀信息使用多功能過程校驗儀之前，請仔細閱讀本手冊。在充分理解的基礎上，再對多功能過程校驗儀進行操作。錯誤的使用會導致儀表損壞或人身傷害。 禁對多功能過程校驗儀進行任何改造！由于擅自改造所造成的事故，本公司恕不負責。※危險：表示若不采取適當?shù)拇胧┑脑挘瑢⒃斐蓢乐氐娜松韨蛑卮蟮呢敭a(chǎn)損失。※注意：提醒您對產品的相關重要信息、產品的處置或文件的特別部分格外注意！※危險?切勿在端子之間或端子和地之間施加超過校準儀上標示的額定電壓。端子之間的電壓是30VDC。?使用前，先測量一下已知電壓以確認校準儀工作正常。?請遵循所有設備的步驟進行操作。?當測試線的一端被插入電流插孔的時候，切勿把另一端的探頭碰觸電壓源。?切勿使用已損壞的校準儀。使用前應檢查校準儀的外殼是否有斷裂或缺少塑料元件。特別要注意接頭周圍是否絕緣。※注意?根據測量要求選擇正確的功能和量程檔。?校準儀采用鋰電池供電，請根據鋰電池充放電特點管理電源，以延長電池的使用壽命。?使用前應確定電池電量是否充足，電量過低應充電后使用。?檢查測試線是否有損壞或暴露的金屬。若已損壞，使用前應把損壞的測試線更換。檢查測試線是否導通。?使用探頭時，手指不要碰到探頭的金屬觸點。手指應保持在探頭的護指裝置后面。

山南多功能校準儀 技術性能：1 、穩定性： AC﹤滿量程的0.02％/5分鐘DC﹤滿量程的0.01％/5分鐘作精密測量時儀器需預熱兩小時。2 、交流失真度： ﹤0.5％3 、直流紋波系數：﹤0.05％（額定輸出時）4 、輸出頻率準確度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1％（或市電同步）5 、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1） （23℃±2℃，輸出值大于10％量程）6 、電源指標：交流電源電壓220V±10％，頻率50Hz±1Hz；7 、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80％8 、工作時間： 連續9 、外形尺寸：135×480×420mm3七、維修與調整：1 、儀器正常狀態檢查：在儀器復位后，選擇“％”顯示，直流檔的顯示應為“0”，交流電壓檔顯示應小于滿度值的0.1％，交流電流檔在開路或短路時，允許有數字顯示。2 、本儀器電路比較復雜，如發生故障，請及時與我們聯系。在保修期內我們將免費修復或更換。

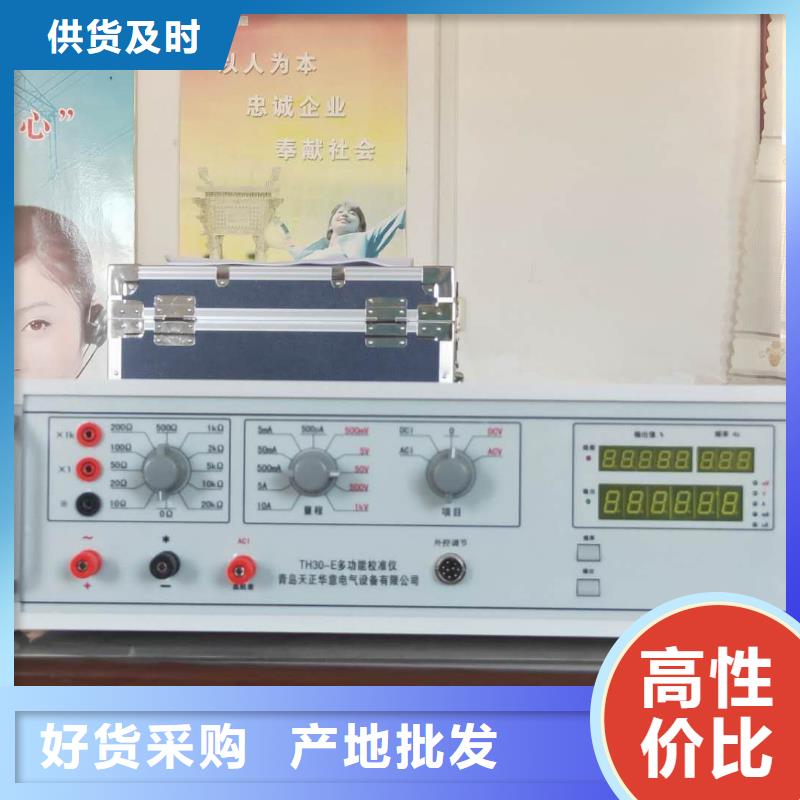

山南多功能校準儀 特別提示：2.1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V，操作時應注意人身。2.3、本儀器不宜在相對濕度大于80％的環境中工作；供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。2.5、關機時請切斷輸出。3、概述：TH-3D型多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率有兩種：定頻：50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），調頻：50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

山南多功能校準儀 注意事項：8.1：當校準儀有輸出時，盡量避免轉動各種開關，以免損壞儀器和被檢表。8.2：當使用外控調節時， 每次測量完畢，務必將輸出降為零8.3：本校準儀輸出電壓1050V，操作時請注意人身。8.4：輸出連接導線要有足夠的絕緣強度（1500V）和截面積（＞5平方毫米，50A輸出時應＞10平方毫米）8.5：本校準儀不宜在相對濕度＞80％的環境中工作；供電電源和地線的質量將影響輸出穩定度。8.6：關機前請切斷所有輸出。9、整機的校準：9.1：校準儀必須定期用0.01級以上的標準器在基準工作條件下，即環境溫度23℃±2℃、相對濕度（40-75）％進行校準。9.2：在嚴重超差或者線性度不好的情況下，按照機內部件示意圖調整，否則提倡采用“閉殼”校驗的方法9.3:：“閉殼”校驗：將后面板上的鎖打到“校驗”狀態，LCD屏顯示校驗，選擇相應的量程和項目，調節校準儀，使輸出（標準表）為量程的滿度值（顯示值可能不是滿度值，此即是校準儀的誤差），按動校驗鍵，校驗鍵指示示燈熄滅，等到指示燈亮后，此檔校驗完成可進行其他檔位的校驗！校驗完畢后，將后面板上的鎖打回即可。

山南多功能校準儀 使用方法：3.1：開啟電源開關，預熱10分鐘。3.2：根據被測表連好輸出線，無論是電壓或者電流，紅色接線柱是正端，黑色接線柱是負端。3.3：按動輸出鍵，對應的指示燈亮。3.4：按動AC/DC鍵，選擇交流或者直流，AC狀態下指示燈亮，如果在交流狀態下，可按動頻率鍵選擇頻率，對應的指示燈亮，默認交流頻率50Hz。3.5：按照被測表按動電壓和電流對應的按鍵，可輸出相應的電壓和電流，相應的指示燈亮，顯示窗口顯示輸出值的大小。3.6：關機：按動輸出鍵，切斷輸出，關閉電源開關。3.7：當電壓短路、電流開路、過載時，本儀器自動保護，顯示“over”，請查明故障后，重新測試。3.8：當有外來干擾，工作不正常時，可按動復位鍵。四、注意事項：4.1：本儀器輸出電壓1kV，操作時注意，將后面板的接地端子接到大地上。4.2：切忌在有輸出時關斷電源開關，應先按動輸出鍵關斷輸出，再關閉電源開關。4.3：將被測表正確的連接在電壓和電流輸出端子，以免損害被測表。

山南多功能校準儀 主要特點：5.1 整機采用“閉環”控制，輸出精度、穩定度極高5.2 數字合成正弦波信號發生器，失真小，可靠性高5.3 每個量程可實行一鍵軟件校準，實現整機的“閉殼”校驗，免開機箱5.4 240＊64大屏幕LCD顯示5.5 輸出調節有外控和面板按鍵兩種調節方式5.6 量限可根據被檢表的量程選擇5.7 當輸出調節采用“百分比”調節時，可選擇步長5.8 交直流電壓輸出范圍 0~1050V 5.9 交直流電流輸出范圍0~60A5.10 供選擇的交流頻率五種：50Hz、市電（同步）60Hz、400Hz、1kHz5.11 電壓短路、電流開路自動保護。6、主要技術指標：6.1：穩定性： AC＜滿量程的0.02％/5min。DC＜滿量程的0.005％/5min。8小時穩定度：準確度的30％。6.2：分辨率：20ppm（0.002％）。6.3: 交流失真度：＜0.5％。6.4：直流紋波系數：＜0.1％。6.5：輸出頻率準確度＜0.1％。6.6：外型尺寸：480×480×176（mm）。 重量：約24Kg。6.7：輸出電壓、電流及中值電阻的范圍及準確度：

山南多功能校準儀 技術指標1.1電源輸出：1.1.1 交流電壓輸出 調節細度：0.01％RG 分辨率：6位有效數字準確度：優于±0.05％RG 穩定度：優于±0.01％RG/1min 失真度：優于 0.3％ （非容性負載） 輸出功率：額定每相 25VA 滿負載調整率：小于±0.01％RG 輸出范圍：10V～600V 檔位設置： 57.7V、100 V、220V、380V、600V內部自動檔位切換 。1.1.2 交流電流輸出 調節細度：0.01％RG 準確度：優于±0.05％RG 分辨率：6位有效數字穩定度：優于±0.01％ RG /1min 失真度：優于 0.3％ 輸出功率：每相100A額定輸出50VA ，其他檔位額定輸出20VA。滿負載調整率：小于±0.01％RG 輸出范圍： 1mA～ 120A檔位設置： 0.2A、1A、5A、20A、 100A，自動檔位切換1.1.3 功率輸出 準確度： 優于 0.05％RG 穩定度： 優于 0.01％/1min。 分辨率：6位有效數字（有功功率、無功功率、視在功率）1.1.4 功率因數 調節范圍：-1～0～＋1； 分辨率：0.00001； 準確度：0.0005。1.1.5 相位 調節范圍：0～359.99° 分辨率：0.001 °準確度：±0.02°1.1.6 頻率 調節范圍：45Hz～69Hz 分辨率：0.001Hz 準確度：±0.003Hz 1.1.7 諧波可以準確輸出 2～31 次諧波，各次諧波可以任意組合疊加在一起同時輸出，但是輸出諧波時總的諧波含有率之和不要超出下表所出的限制。諧波含量顯示準確度0.1％，諧波含量顯示分辨率4位有效數字。諧波相位（相對于基波）調節范圍0-359.99°。
