變電站綜合自動化系統校驗裝置山南

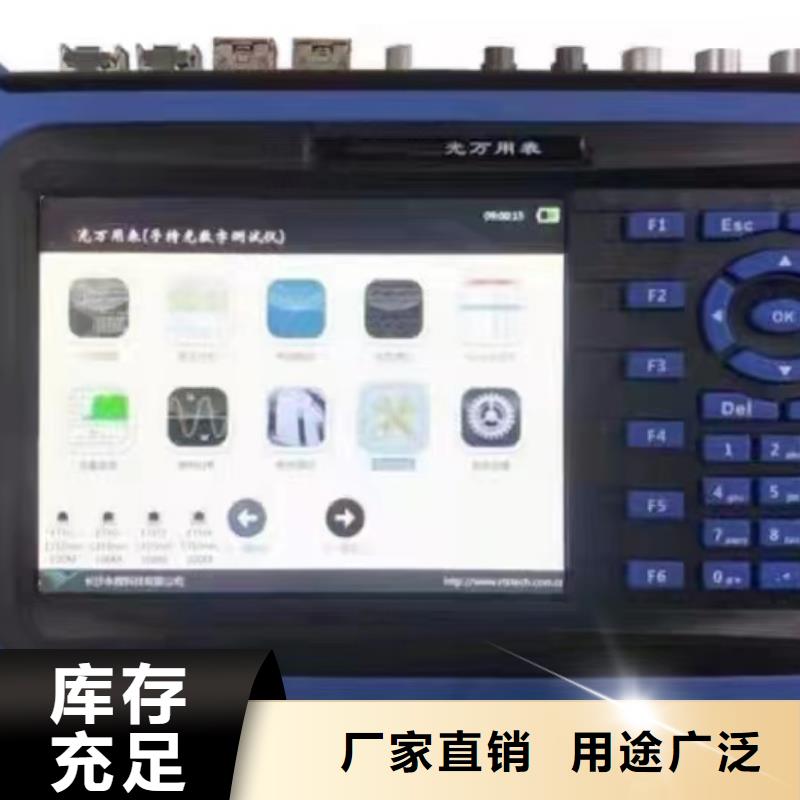

山南手持式光數字測試儀本產品調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞儀器。操作方面的性?在您使用儀器之前，請務必詳加閱讀本手冊所提供的相關信息。?在使用過程中，請注意拿穩儀器，防止跌落損壞。?連接光纖尾纖到儀器頂部的光纖通訊接口時，請按照卡口位置插入，不要過于用力以防止損壞光纖通訊接口。?灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免將儀器放置這些地方，并做好防水工作。請勿將儀器放放置或存儲在在容易被摔落或可能被其它重物壓擠的地方。?在你工作完成后，請確保將儀器頂部的光纖通訊接口的封蓋擋板合上，以防止因為灰塵或異物阻塞或損壞光纖通訊接口。?若在本產品的使用上有任何技術性問題，請和經過檢定或有經驗的技術人員聯絡。關于這本用戶手冊產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成：章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。

山南手持式光數字測試儀導入SCL配置文件、PCAP網絡報文導入配置和采樣數據故障回放、報文自動偵測等SMV及GOOSE 接口自動配置功能，SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能，SMV報文均勻性偏差模擬測試功能和測試中斷期間的SMV及GOOSE報文鏈路保持功能。e. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采樣值收發，又有模擬小信號輸出，也可外接功放輸出二次模擬量；既有GOOSE報文收發，又兼容傳統模擬開關量I/O，具有8對獨立無極性輸入端可適應空接點或0-250V電位信號及4組可編程輔助空接點輸出；所有SMV發送或GOOSE報文收發均可指定任意光口通訊。f．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能，保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。g.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。

山南手持式光數字測試儀青島天正華意電氣設備有限公司衷心希望成為廣大客戶值得信賴的電力測試設備提供商、技術支持商和服務保障商。技術創新，服務至上！目錄性須知I電氣方面的性I操作方面的性I關于這本用戶手冊II用戶手冊的編排方式II提示符號II哪里可以找到更多的產品信息III章 產品介紹11.1 歡迎使用11.2 產品包裝21.3 產品特色31.4 產品面板51.5 外圍接口61.6 電源按鈕9第二章 系統操作102.1 SCD裝載112.1.1 導入SCD文件112.1.2 IED列表122.1.3 報文控制塊142.2 報文分析152.2.1 偵聽報文152.2.2 報文信息162.2.3 報文監視172.2.4 監視設置222.3 電流電壓232.4 狀態序列262.4.1 新增/修改狀態272.4.2 短路計算282.4.3 切換方式292.4.4 開出302.4.5 測試過程及結果分析312.5 Goose發布322.6 流量監視342.7 光功率測量352.8 核相362.8.1 向量圖顯示372.8.2 數據對比表格顯示382.8.3 報文統計分析對比382.9 極性測試392.10 VLAN測試412.11 智能終端響應時間測試432.11.1 模式一：Goose發布—硬開入接點接回432.11.2 模式二：硬開出接點開出—Goose訂閱452.11.3 模式三：Goose發布-Goose訂閱462.12 測試配置482.12.1 添加報文控制塊492.12.2 通道映射532.12.3 光口數據鏡像、轉發、回環572.13 系統設置582.13.1 同步與時間582.13.2 顯示設置592.13.3 默認參數602.13.4 軟件版本信息61附錄Ⅱ：青島天正華意電氣的聯絡信息錯誤！未定義書簽。性須知電氣方面的性?請確保電源適配器的供電在電源適配器的要求參數范圍內。?如果電源適配器損壞，請嚴格遵循本產品充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞儀器。?

山南手持式光數字測試儀 測試配置按下圖所示，設置測試用例：測試模式——Goose發出硬開入接回響應時間測試勾選“開出量1或2”，設置默認狀態及變位時刻（翻轉時間），并下拉選擇接回的硬開入（A或B），作為測試分析判據。設置測試次數及間隔時間，開始測試。測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.2 模式二：硬開出接點開出—Goose訂閱測量智能終端開入采集回路響應時間。TH-8508給智能終端開入遙信，測量智能終端收到硬接點開入與發出Goose報文的時間差。應＜10ms(不含消抖時間)。測試設置：1、報文配置選取相應保護裝置訂閱的斷路器分/合位置Goose報文（或智能裝置發布的斷路器分/合位置Goose報文），添加到系統設置的Goose訂閱組中；將Goose報文中的斷路器分/合通道關聯到變量“開入E”；確保變量“開出1或2”沒有在Goose發布報文中被關聯；2、測試配置選擇“硬開出發出Goose接回響應時間測試”模式；在“開出量設置（硬開出變位通道設置）”中使能測變量開出1—對應斷路器分/合位置；在“測試儀自接回”列的單元格，下拉選擇實際接線的硬開入接點A；在“Goose訂閱接回”列的單元格，下拉選擇Goose訂閱報文中關聯到斷路器分/合位置通道的變量“開入E”；設置好測試次數、測試間隔時間以及被測裝置的硬開入消抖時間值；開始測試；測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。

山南手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源（from）或目的（to)。基本信息瀏覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

山南手持式光數字測試儀青島天正華意電氣設備有限公司衷心希望成為廣大客戶值得信賴的電力測試設備提供商、技術支持商和服務保障商。技術創新，服務至上！目錄性須知I電氣方面的性I操作方面的性I關于這本用戶手冊II用戶手冊的編排方式II提示符號II哪里可以找到更多的產品信息III章 產品介紹11.1 歡迎使用11.2 產品包裝21.3 產品特色31.4 產品面板51.5 外圍接口61.6 電源按鈕9第二章 系統操作102.1 SCD裝載112.1.1 導入SCD文件112.1.2 IED列表122.1.3 報文控制塊142.2 報文分析152.2.1 偵聽報文152.2.2 報文信息162.2.3 報文監視172.2.4 監視設置222.3 電流電壓232.4 狀態序列262.4.1 新增/修改狀態272.4.2 短路計算282.4.3 切換方式292.4.4 開出302.4.5 測試過程及結果分析312.5 Goose發布322.6 流量監視342.7 光功率測量352.8 核相362.8.1 向量圖顯示372.8.2 數據對比表格顯示382.8.3 報文統計分析對比382.9 極性測試392.10 VLAN測試412.11 智能終端響應時間測試432.11.1 模式一：Goose發布—硬開入接點接回432.11.2 模式二：硬開出接點開出—Goose訂閱452.11.3 模式三：Goose發布-Goose訂閱462.12 測試配置482.12.1 添加報文控制塊492.12.2 通道映射532.12.3 光口數據鏡像、轉發、回環572.13 系統設置582.13.1 同步與時間582.13.2 顯示設置592.13.3 默認參數602.13.4 軟件版本信息61附錄Ⅱ：青島天正華意電氣的聯絡信息錯誤！未定義書簽。性須知電氣方面的性?請確保電源適配器的供電在電源適配器的要求參數范圍內。?如果電源適配器損壞，請嚴格遵循本產品充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞儀器。?

山南手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；

山南手持式光數字測試儀而繼電保護測試儀在大電流輸出時只能維持10秒，并且大電流通過滑動電阻器因發熱其阻值發生變化，所以單路電流的帶負載（純阻性）能力，只能測出一個大概值，單路電流、電壓帶感性（容性）負載能力，基本不做。全功能程控電子負載能很好的解決上述問題：既可用于交流電流、電壓的負載，也可用于直流電流、電壓的負載。負載為純阻性的，阻值的改變是通過場效應管控制極的電壓來實現，避免像普通電阻那樣，因通過電流發熱而導致阻值發生改變。用戶可通過上位機軟件地調節負載電阻的大小。單路帶載（純阻性）能力測試：通過上位機調節負載，利用主設備（TH66/THU66）測量流過負載的電流值和負載兩端間的電壓值，實時監測電流或電壓的誤差和總畸變率不超出合格范圍時，根據P＝UI計算負載消耗功率，即為帶載能力利用三相電流同時帶0.4Ω，三相電壓同時帶300Ω測試上述b功能；利用三相電壓100V同時帶4uF電容、三相電流20A同時帶1.3mH電感測試上述c功能。全自動跨接線：通常單路電流帶載能力測試，需要分別把電流表和電流負載分別接入六路電流回路中、電壓表并聯負載兩端；單路電壓帶載能力測試需要分別把電流表和電壓負載接入六路電壓回路中，這些工作需要檢定人員通過換接線來完成，麻煩且易出錯，本裝置內設計了自動跨接線電路，根據測試項目程序自動完成上述工作。

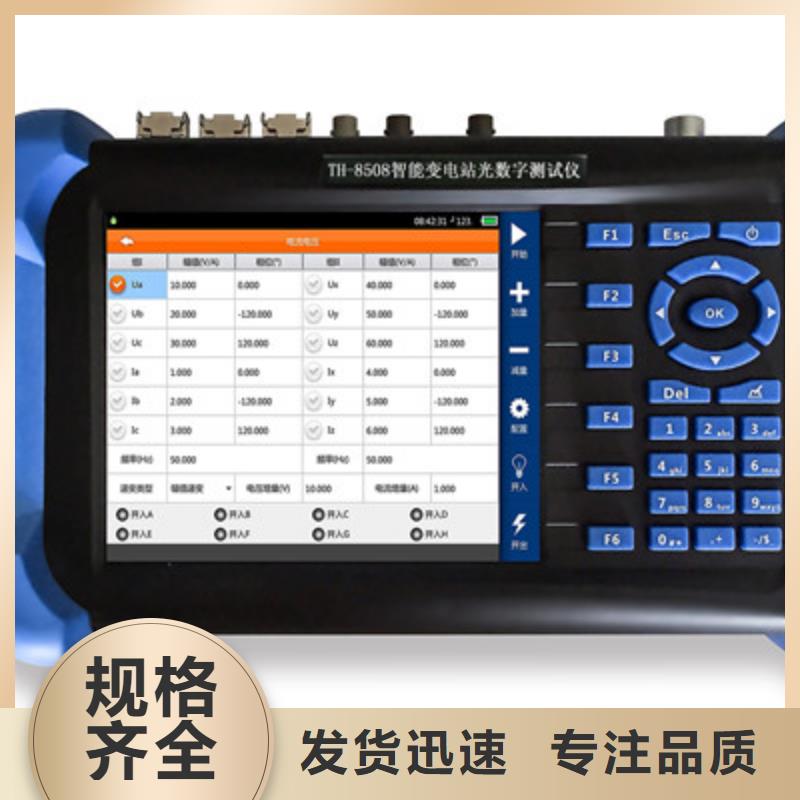

山南手持式光數字測試儀本產品調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞儀器。操作方面的性?在您使用儀器之前，請務必詳加閱讀本手冊所提供的相關信息。?在使用過程中，請注意拿穩儀器，防止跌落損壞。?連接光纖尾纖到儀器頂部的光纖通訊接口時，請按照卡口位置插入，不要過于用力以防止損壞光纖通訊接口。?灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免將儀器放置這些地方，并做好防水工作。請勿將儀器放放置或存儲在在容易被摔落或可能被其它重物壓擠的地方。?在你工作完成后，請確保將儀器頂部的光纖通訊接口的封蓋擋板合上，以防止因為灰塵或異物阻塞或損壞光纖通訊接口。?若在本產品的使用上有任何技術性問題，請和經過檢定或有經驗的技術人員聯絡。關于這本用戶手冊產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成：章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。

山南手持式光數字測試儀 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。
