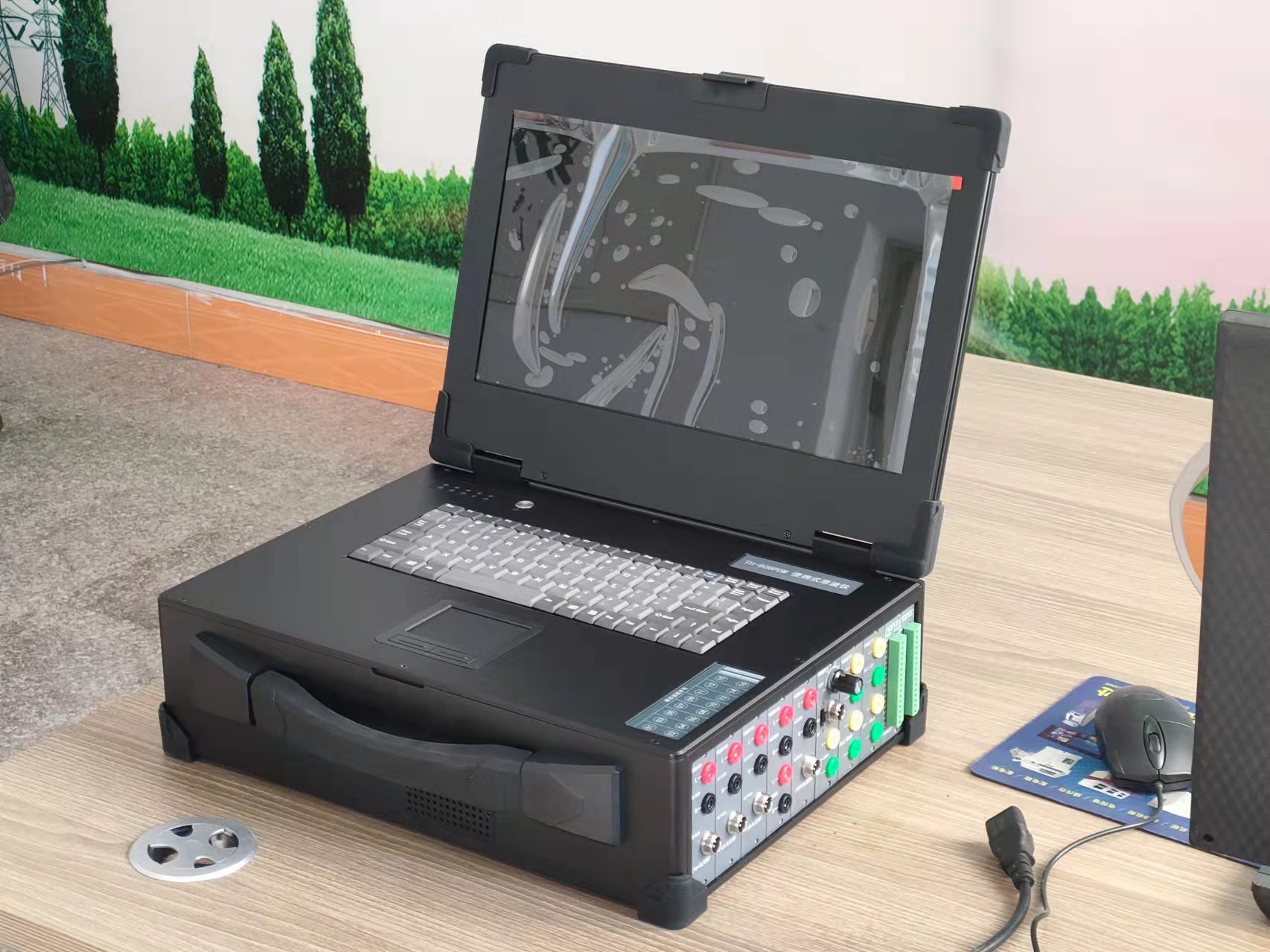

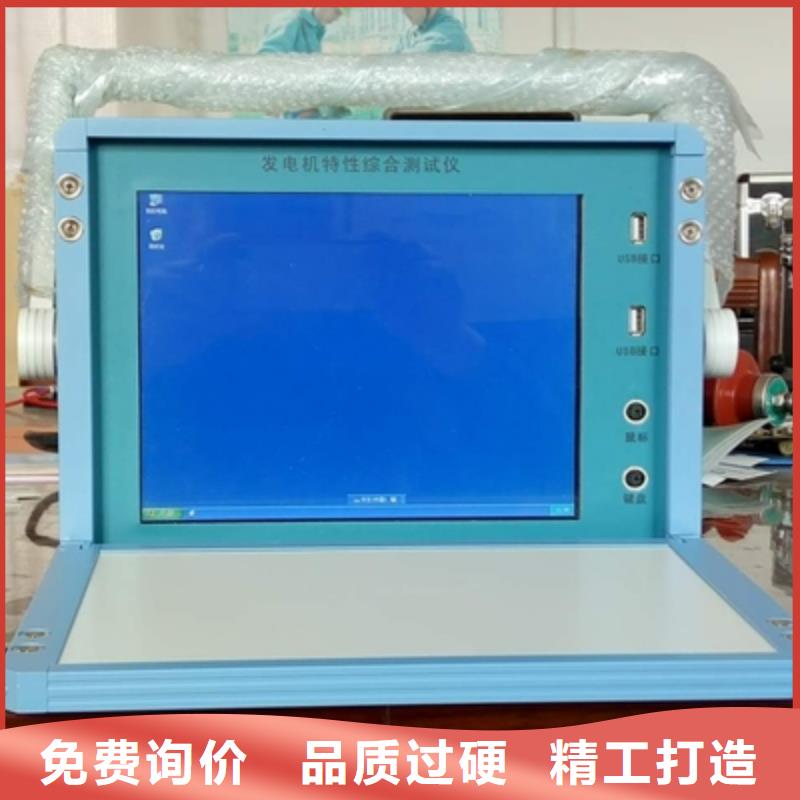

山南發電機特性綜合測試儀系數表校正如果發現某個通道的數據與校正表的數據有差別，可點擊軟件運行后的《選項》菜單中的“系數表”，通過更改通道系數來校正通道。比如：發現If通道或Ilf通道的值偏小，假如測量值為800A，校正值為1000A，用校正值/測量值1000/800＝1.25，與該通道系數相乘，得到的值添入該通道系數欄中。原通道系數為1，乘得到的比值1.25，1×1.25＝1.25，用1.25替換原通道系數1。同樣，如果發現Vab或Ia的測量值與校正值有偏差，可用（校正值/測量值）得到的值與該通道系數相乘，得到的值替換原系數。比如Vab的測量值為1000V，校正值為800 V，用校正值/測量值800/1000＝0.8，與該通道系數（150）相乘（0.8×150＝120），用得到的值120替換原通道系數150。在通道系數校正之后，點擊右上角的確定按鈕。九、注意事項1、在進行發電機空載和短路試驗時，在每個測試點上需停留10多秒鐘，以保證測試的準確性，尤其是在曲線的下降階段。圖A 在測試點上未停留足夠時間造成的畸點。圖 B 正常測量圖形2、直流通道在不使用時，用短路線短接。3、接線完畢后，一定要檢查是否接好，尤其是電流二次量。

山南發電機特性綜合測試儀系統配置發電機特性綜合測試儀 一臺 鼠標一個計算機鍵盤 一個鉗式電流傳感器 三把電源線 一根接地線 一根測試線 一組（12根）直流量短路線二根使用說明書二本十一、售后服務若因本產品的質量問題而不能正常使用的，本公司將有如下的服務承諾：1．三個月內包退，一年包換，三年免費維修，終身優惠維修。2．根據顧客要求免費上門安裝調試。3．對顧客投訴48小時內答復處理。4．返修品一個月內送達客戶手中。以上服務承諾不包括人為損壞及操作不當對儀器造成的損壞。軟件安裝須知：將提供光盤上“發電機測試”文件夾復制到電腦中，并將該文件夾中所有文件的屬性該為“存檔”。功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。

山南發電機特性綜合測試儀技術要點記錄方式3.1.1 故障記錄格式當錄波儀監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有段、第二段的長度和第二段記錄頻率）。Fw1：波形段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀本地機生成一個新的記錄，如果此時存儲空間不足，錄波儀本地機會刪除舊的一個故障記錄，然后保存新記錄。錄波儀本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。

山南發電機特性綜合測試儀數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××時××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗模板程序主界面的讀取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。圖12 讀取歷史試驗3.9 制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值，值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。

山南發電機特性綜合測試儀運算組合分析程序運算組合程序使用戶可以對儀器的通道數據進行二次運算，運算符號包括，加，減，乘，除，積分五種，運算所得的波形還是以示波器的形式展現。運算組合設置界面如圖17所示注意：運算組合，參數統計，交叉圖形，頻譜分析和諧波分析等功能都是針對示波器當前時間窗口的曲線進行運算組合運算后所得的數據還是以示波器形式展現，并且時間窗口的長度與原始數據一致，進行組合運算時，各運算后的通道名稱可以重新定義如圖17所示，當某一通道后的運算變量有一項不為0時，該通道就會被選擇，如果通道全部為0則該通道不會在運算后顯示。圖17組合運算參數設置3.12 交叉圖形程序交叉圖形程序使用戶可以對所采集的任意通道數據進行相關性分析，按照圖18所示的設置界面，選擇某一通道作為X軸，某一通道作為Y軸就可以繪制示波器當前時間窗口對應波形的關系特性曲線。例如選擇同一通道作為X軸和Y軸時，此時的關系為Y＝X曲線。其對應曲線為一條過0點，斜率為1的直線如圖19所示圖18 交叉圖形工具通道選擇圖19 交叉圖形關系曲線3.13 傅里葉分析頻譜程序儀器軟件系統還內置了頻譜分析程序，將示波器的數據定位在某一時間窗口，點擊頻譜分析后，在圖20參數設置界面選擇要進行分析的通道，儀器會自動計算數據的傅立葉頻譜，并繪制頻譜曲線如圖21所示。注意在進行頻譜分析時請確保信號的當前時間窗口數據點數為128至2000之間，如果要分析的信號為周期信號，請確保示波器的當前時間窗口展示的是信號的完整周期

山南發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

山南發電機特性綜合測試儀平衡電流”:(定子參數)在測量三相定子電流平衡時電流的上限值，此參數不參與判斷只是用來給電量測量單元提供電流的檔位。單位為A。數據管理:對測試結果數據庫進行的操作1.“數據報表”:彈出測試數據報表界面。2.“數據保存”:設置數據保存的方式，有“全部數據保存”、“合格數據保存”、“不保存數據”三種方式可選。注:數據的只在綜合測試時保存，單項測試時是不對數據進行保存的。3.“記錄總量”:點擊后會在提示欄中顯示當前測試結果數據庫中的記錄總數。4.“數據重置”:數據庫中的記錄如果太多會影響測試和存取速度。點擊“數據重置”后會彈出數據庫恢復窗口，點擊“確定”后將現有測試結果數據庫保存到默認目錄。并將初始數據庫恢復到當前目錄下。當測試結果數據庫達到10萬條左右記錄時系統會自動彈出數據庫恢復窗口。5．“退出”:保存當前所有設置后退出測試系統。6．系統配置USB接口或網絡接口，招標方可根據實際需要選擇使用。權限本系統共有4種權限分別是:種“基本使用”:只可以進行基本的操作。①每次進入測試參數的編輯管理界面時要輸入正確的密碼后才可以進入。②不可以設置權限。③不可以設定匝間判斷方式。④不能修改系統對標系數。⑤調試窗口不出現。⑥不能設置報表保存方式。第二種“普通管理”:可以進行一些簡單的管理操作，與“基本使用”權限相比較:①不用輸入密碼就可以進入測試參數的編輯管理界面。②可以設置報表保存方式。
