山南變壓器變比測試儀主要功能與特點：1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。2.可自動測量三相、單相變壓器變比，并可計算變比誤差。3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。11.可支持藍牙或串口打印機現場打印記錄。

山南變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

山南變壓器變比測試儀 根據IEC及 有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能臺式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止 款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數的變比測試儀。 儀器內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。 儀器具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。 儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。 儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

山南變壓器變比測試儀 測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【?】鍵進入圖九的接線提示屏，按照圖示接線。圖九、單相變壓器測試接線提示屏接線完成后按【?】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。圖十、單相變壓器測試接線結果屏6．Z型變測試（注：此界面平時不用，做Z型變用三相變壓比界面）進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【?】鍵進入如圖十一所示的接線圖屏，按照圖示要求接線完成后按【?】鍵，儀器開始 “Z型變壓器”自動測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。圖十一、Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

山南變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

山南變壓器變比測試儀提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

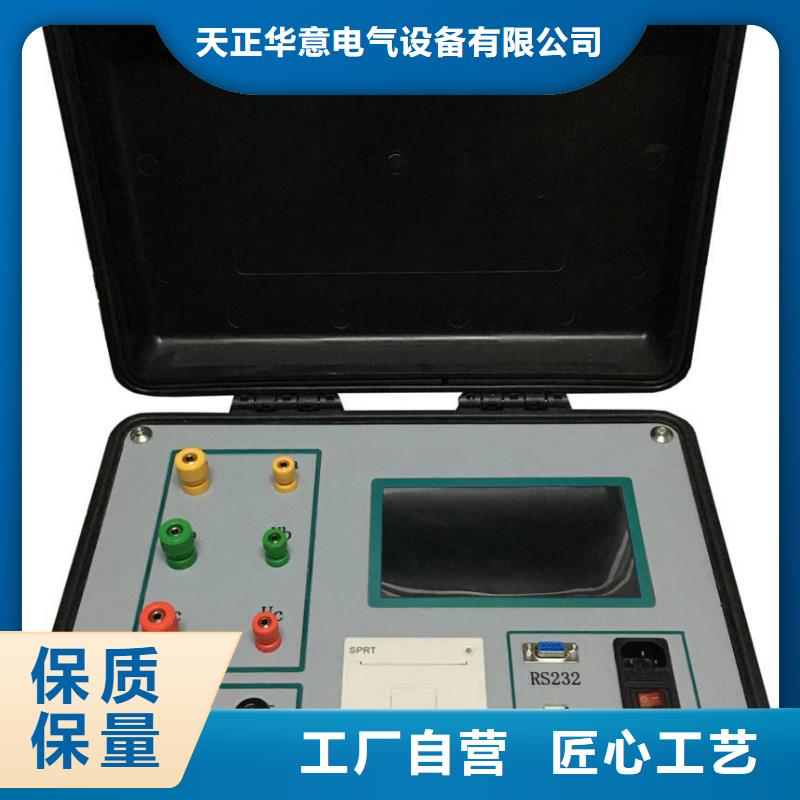

山南變壓器變比測試儀功能模塊 說明高壓測試端 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。低壓測試端 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。功能模塊 說明電源開關 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。電源接口 AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。接地端子 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。打印機 打印測試結果。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。

山南變壓器變比測試儀幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。其中：F1保留鍵，無作用；F2將內存中數據存儲U盤；F3刪除存儲記錄；F4打印測試結果；F5確認刪除記錄；軟開關鍵：手持式設備的電源開關，臺式設備此鍵不起作用。五、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項、備用選項、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。
