振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

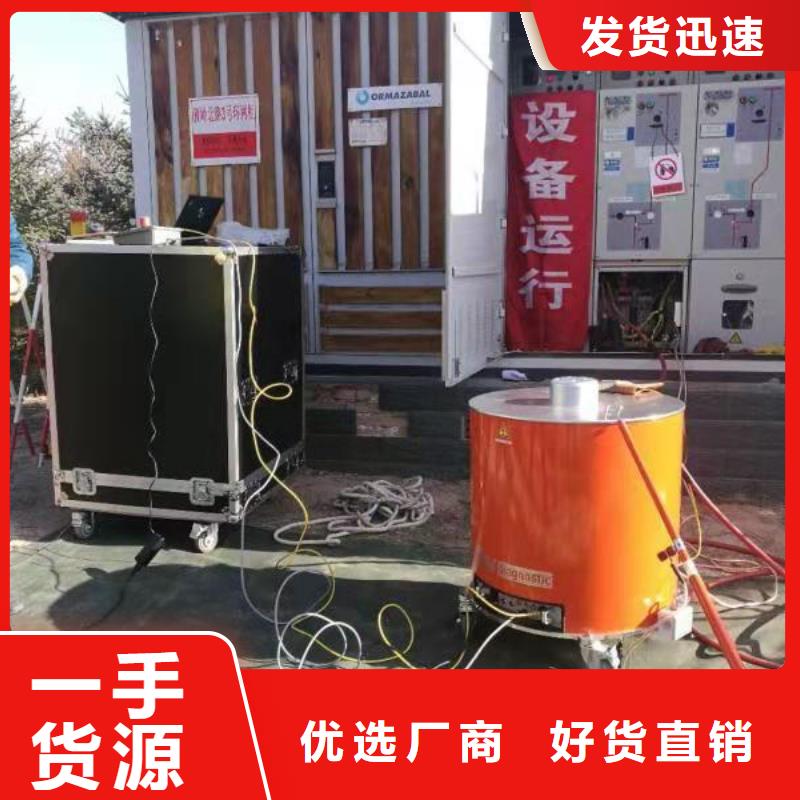

振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當的距離。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

振蕩波局放耐壓試驗系統本測試系統按照 IEC 348 關于電子測量儀器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請在正常天氣情況下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓單元。 測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。
