振蕩波局放耐壓試驗系統電纜振蕩波局部放電測試系統電纜震蕩波測試系統的功能和用途振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。● 用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的可靠性。● 用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。● 運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

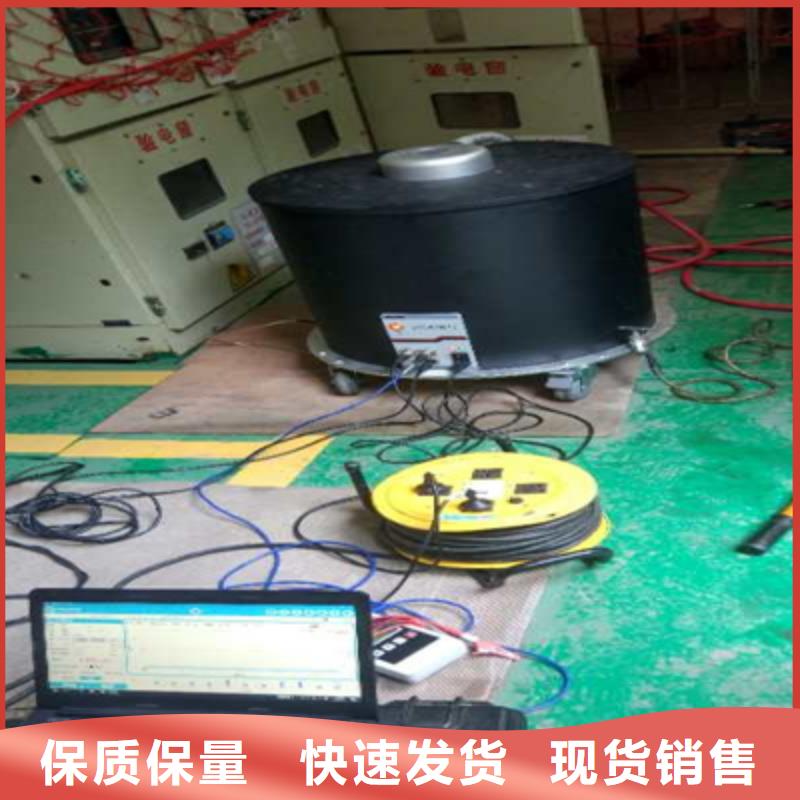

振蕩波局放耐壓試驗系統部分硬件使用說明附件圖) 大功率電源線： 用于為設備提供 電源。) 無局放高壓連接電纜： 連接高壓 單元與被測電纜。) 視在放電量校準源： 用于校準測試視在放電量標定。) 急停盒： 加壓測試過程中緊急停止。) 網線： 計算機與高壓?jiǎn)卧獢?shù)據傳輸。f) 降頻器： 測試較短電纜時做補償使用。覷艇1.2 設備連接基本步驟瑞士 Seize 電纜振蕩波局放測試系統1) 將電纜電極連接至設備電極上， 電纜的地線接在設備接地端上；圖 3 電纜電極和地線與設備的連接圖示2) 按圖4 所示標識接入 220V 交流電源 連接網線和急停按鈕；圖 4 電源線 網線和急停線接口3) 打開電源開關， 電源指示燈 ( 綠色） 點亮， 待設備完全啟動， 狀態指示燈 ( 黃 色） 點亮；圖 5 通電后電源指示燈 狀態指示燈點亮狀態4）狀態指示燈點亮之后， 將網線連接至筆記本電腦或者筆記本電腦連接至無線 wifi 信號 OWTS， 點擊筆記本桌面上如圖 6 所示的“有線連接”或“無線連 接”圖標， 點擊連接即可進入系統；(a）有線連接 (b）無線連接圖 6 遠程桌面連接5）進入設備系統后， 將急停按鈕盒上的鑰匙擰至“開”的位置， 并打開急停 按鈕， 紅色指示燈點亮， 直流源可以輸出高壓， 如圖 7 所示圖 7 急停開關指示狀態搭建 35測試系統當被測電纜長度大于等于 250 米時， 無需連接補償電容， OWTS 系統連接 圖 如圖 8 所示。待測電纜工作地測試主機圖 8 OWTS 系統連接示意圖 ( 無補償電容）當被測電纜長度小于 250 米時， 必須連接補償電容， OWTS 系統連接圖如圖 9 所示。待測電纜高壓連接電纜圖 9 系統連接示意圖 （有補償電容）第二部分軟件說明2. 1 綜述振蕩波檢測裝置的軟件系統按功能可劃分為前臺控制及檢測系統 后臺數據 分 析處理系統 。
