商洛手持式光數字測試儀而繼電保護測試儀在大電流輸出時只能維持10秒，并且大電流通過滑動電阻器因發熱其阻值發生變化，所以單路電流的帶負載（純阻性）能力，只能測出一個大概值，單路電流、電壓帶感性（容性）負載能力，基本不做。全功能程控電子負載能很好的解決上述問題：既可用于交流電流、電壓的負載，也可用于直流電流、電壓的負載。負載為純阻性的，阻值的改變是通過場效應管控制極的電壓來實現，避免像普通電阻那樣，因通過電流發熱而導致阻值發生改變。用戶可通過上位機軟件地調節負載電阻的大小。單路帶載（純阻性）能力測試：通過上位機調節負載，利用主設備（TH66/THU66）測量流過負載的電流值和負載兩端間的電壓值，實時監測電流或電壓的誤差和總畸變率不超出合格范圍時，根據P＝UI計算負載消耗功率，即為帶載能力利用三相電流同時帶0.4Ω，三相電壓同時帶300Ω測試上述b功能；利用三相電壓100V同時帶4uF電容、三相電流20A同時帶1.3mH電感測試上述c功能。全自動跨接線：通常單路電流帶載能力測試，需要分別把電流表和電流負載分別接入六路電流回路中、電壓表并聯負載兩端；單路電壓帶載能力測試需要分別把電流表和電壓負載接入六路電壓回路中，這些工作需要檢定人員通過換接線來完成，麻煩且易出錯，本裝置內設計了自動跨接線電路，根據測試項目程序自動完成上述工作。

商洛手持式光數字測試儀而繼電保護測試儀在大電流輸出時只能維持10秒，并且大電流通過滑動電阻器因發熱其阻值發生變化，所以單路電流的帶負載（純阻性）能力，只能測出一個大概值，單路電流、電壓帶感性（容性）負載能力，基本不做。全功能程控電子負載能很好的解決上述問題：既可用于交流電流、電壓的負載，也可用于直流電流、電壓的負載。負載為純阻性的，阻值的改變是通過場效應管控制極的電壓來實現，避免像普通電阻那樣，因通過電流發熱而導致阻值發生改變。用戶可通過上位機軟件地調節負載電阻的大小。單路帶載（純阻性）能力測試：通過上位機調節負載，利用主設備（TH66/THU66）測量流過負載的電流值和負載兩端間的電壓值，實時監測電流或電壓的誤差和總畸變率不超出合格范圍時，根據P＝UI計算負載消耗功率，即為帶載能力利用三相電流同時帶0.4Ω，三相電壓同時帶300Ω測試上述b功能；利用三相電壓100V同時帶4uF電容、三相電流20A同時帶1.3mH電感測試上述c功能。全自動跨接線：通常單路電流帶載能力測試，需要分別把電流表和電流負載分別接入六路電流回路中、電壓表并聯負載兩端；單路電壓帶載能力測試需要分別把電流表和電壓負載接入六路電壓回路中，這些工作需要檢定人員通過換接線來完成，麻煩且易出錯，本裝置內設計了自動跨接線電路，根據測試項目程序自動完成上述工作。

<商洛>天正華意電氣設備有限公司 六相微機繼電保護測試儀批發價格

商洛手持式光數字測試儀青島天正華意電氣設備有限公司衷心希望成為廣大客戶值得信賴的電力測試設備提供商、技術支持商和服務保障商。技術創新，服務至上！目錄性須知I電氣方面的性I操作方面的性I關于這本用戶手冊II用戶手冊的編排方式II提示符號II哪里可以找到更多的產品信息III章 產品介紹11.1 歡迎使用11.2 產品包裝21.3 產品特色31.4 產品面板51.5 外圍接口61.6 電源按鈕9第二章 系統操作102.1 SCD裝載112.1.1 導入SCD文件112.1.2 IED列表122.1.3 報文控制塊142.2 報文分析152.2.1 偵聽報文152.2.2 報文信息162.2.3 報文監視172.2.4 監視設置222.3 電流電壓232.4 狀態序列262.4.1 新增/修改狀態272.4.2 短路計算282.4.3 切換方式292.4.4 開出302.4.5 測試過程及結果分析312.5 Goose發布322.6 流量監視342.7 光功率測量352.8 核相362.8.1 向量圖顯示372.8.2 數據對比表格顯示382.8.3 報文統計分析對比382.9 極性測試392.10 VLAN測試412.11 智能終端響應時間測試432.11.1 模式一：Goose發布—硬開入接點接回432.11.2 模式二：硬開出接點開出—Goose訂閱452.11.3 模式三：Goose發布-Goose訂閱462.12 測試配置482.12.1 添加報文控制塊492.12.2 通道映射532.12.3 光口數據鏡像、轉發、回環572.13 系統設置582.13.1 同步與時間582.13.2 顯示設置592.13.3 默認參數602.13.4 軟件版本信息61附錄Ⅱ：青島天正華意電氣的聯絡信息錯誤！未定義書簽。性須知電氣方面的性?請確保電源適配器的供電在電源適配器的要求參數范圍內。?如果電源適配器損壞，請嚴格遵循本產品充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞儀器。?

商洛手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源（from）或目的（to)。基本信息瀏覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

<商洛>天正華意電氣設備有限公司 六相微機繼電保護測試儀批發價格

商洛手持式光數字測試儀GOOSE 網絡可交換以下實時數據：a. 保護裝置的跳、合閘命令b. 測控裝置的遙控命令c. 保護裝置間信息（啟動失靈、閉鎖重合閘、遠跳等）d. 一次設備的遙信信號（開關刀閘位置、壓力等）e. 間隔層的聯鎖信息光數字繼電保護測試儀可對基于IEC61850標準的數字化裝置和儀表進行測試和試驗。系統內置嵌入式工控機，不用外接電腦即可獨立操作以模擬合并單元，將電壓、電流量按照IEC61850-9-1、IEC61850-9-2及FT3幀格式打包實時發送采樣值給被測設備，輔以發送必要的GOOSE報文或輸出必要的開關量硬接點信號，而被測設備的動作信號則通過測試儀的硬開關量輸入接點或者以GOOSE報文發回給測試儀，測試儀根據試驗邏輯過程實時對輸出量進行調整，完成數字化裝置和儀表的閉環測試。為滿足保護“直采直跳”、“保護就地化”、“雙采樣”” 、“不依賴外部時鐘同步采樣”等新的標準要求，光數字繼電保護測試儀提供了多達6對光纖網絡接口和6個光纖串行接口，每對光網口可配置多達10組IEC61850-9-1/2 SMV、GOOSE混合收發，每個光串口可配置1組FT3 SMV收發，每組IEC61850-9-1 SMV可配置多達32個SMV數據通道，每組IEC61850-9-2 SMV可配置多達64個SMV數據通道，每組GOOSE可配置多達256個數據通道，每組FT3可支持國網的擴展幀即22個SMV數據通道。另外還具有2組共12路模擬小信號輸出、8通道開入量、4通道開出量，內置GPS同步時鐘以及IRIG-B或IEEE1588時間同步接口。主要適用于數字化變電站各種數字化保護、自動裝置和儀器儀表的參數整定和測試，智能化程度高，測試準確。能模擬2組共12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保數字化變電站及線路運行的重要測試儀器。

<商洛>天正華意電氣設備有限公司
六相微機繼電保護測試儀批發價格 <商洛>天正華意電氣設備有限公司

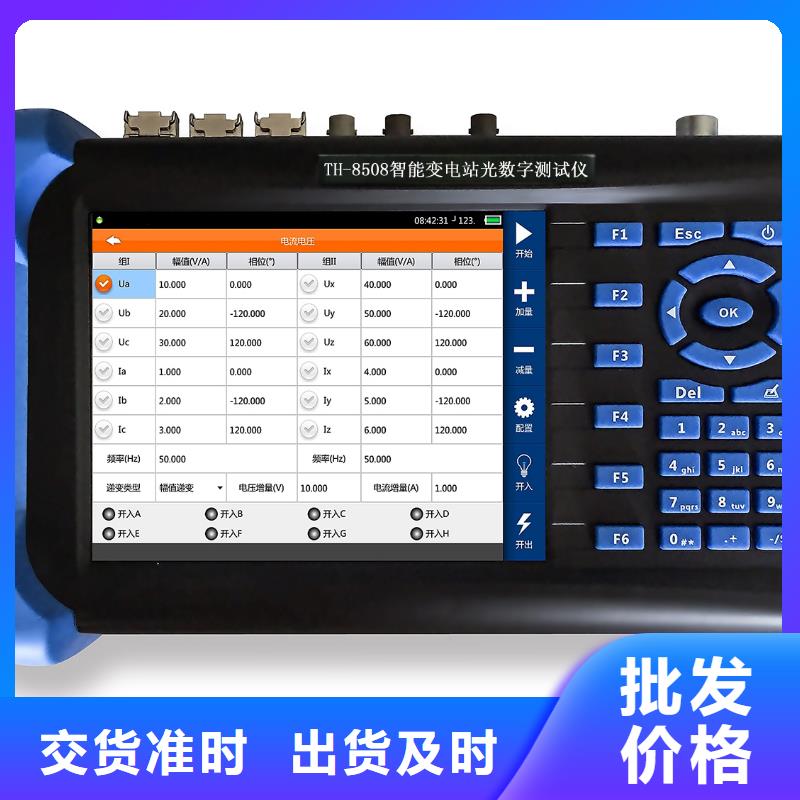

商洛手持式光數字測試儀：軟件操作您可以通過本章節了解 TH-8508系列產品的軟件特性、基本設置及操作方法。附錄Ⅰ：數字化/智能變電站名詞附錄Ⅱ：青島天正華意電氣設備有限公司的聯絡信息提示符號為了能夠確保您正確的使用 TH-8508智能變電站光數字測試儀，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含義。警告：提醒您在進行某一項工作時要注意您本身的。小心：提醒您在進行某一項工作時要注意勿傷害到產品。重要：此符號標示您必須要遵照手冊所描述之方式完成某一項或多項軟硬件的操作或設置。注意：提供有助于完成某項工作的訣竅和其他額外的信息哪里可以找到更多的產品信息您可以通過以下幾種方式獲取您所使用的青島天正華意電氣設備有限公司產品信息以及軟硬件更新信息等：TH-8508智能變電站光數字測試儀您可以到青島天正華意電氣設備有限公司取得所有關于軟硬件產品的各項信息。1、其他文件在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也可能會夾帶有其他的文件，如產品保證單據等。電子信息產品污染控制標示：圖中之數字為產品之環保使用期限。僅指電子信息產品中含有的有毒有害物質或元素不致發生外泄或突變從而對環境造成污染或對人身、財產造成嚴重損害的期限。有毒有害物質或元素的名稱及含量說明標示：部件名稱有害物質或元素鉛(Pb)汞(Hg)鎘(Cd)六價鉻(Cr(VI))多溴聯苯(PBB)多溴二苯醚(PBDE)印刷電路板及電子組件×○○○○○外部信號連接頭及線材×○○○○○鋰電池— 表示該有毒有害物質在該部件所有均質材料中的含量均在SJ/T 11363-2006標準規定的限量要求以下。× — 表示該有有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T 11363-2006標準規定的限量要求。備注：此產品所標示之環保使用期限，系指在一般正常使用狀況下。

<商洛>天正華意電氣設備有限公司
<商洛>天正華意電氣設備有限公司 六相微機繼電保護測試儀批發價格
<商洛>天正華意電氣設備有限公司 六相微機繼電保護測試儀批發價格

商洛手持式光數字測試儀測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能，首創多層樹型結構的試驗模板數據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。h. 采用我公司模擬輸出繼保儀相同的測試軟件，具有相同的測試功能、軟件界面和操作方法。既有富有特色、簡潔方便的通用測試模擬功能，又有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序，各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號

<商洛>天正華意電氣設備有限公司 六相微機繼電保護測試儀批發價格

商洛手持式光數字測試儀 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。

<商洛>天正華意電氣設備有限公司 六相微機繼電保護測試儀批發價格

商洛手持式光數字測試儀多可映射到4路開出量信息；3.4模擬小信號輸出12路模擬小信號輸出:a. 幅值輸出范圍 AC: 0～7Vrms（有效值）DC: 0～7VMax.輸出電流 10mA準確度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 頻率正弦信號 DC～1000Hz準確度 0.002％（工頻下誤差1mHz）分辨率 0.001Hzc. 相位相角范圍 0到359.999°準確度 1km，用于IEC61850-9-1/2采樣值報文和GOOSE報文收發，還兼用于IEEE1588同步時鐘信號輸入；10Mbps串行ST頭62.5/125μm多模光纖接口9個，850nm波長，傳輸距離＞1km，其中FT3采樣值報文接收1個、FT3采樣值報文發送5個、IRIG-B碼同步時間輸入1個、IRIG-B碼同步時間輸出1個、秒脈沖同步時間輸出1個；10/100M自適應以太網RJ45接口 1個，用于外接PC電腦；RS232 DB9接口1個，用于開發調試；可選配GPS的衛星信號天線接口；可選配功放接口模塊，包括功放信號DB9接口1個和DB25接口2個；IRIG-B碼同步時間TTL電平輸入端子1對；可選配GPS的IRIG-B碼同步時間TTL電平輸出端子1對；秒脈沖同步時間TTL電平輸出端子1對；開關量輸入端子8對；開關量輸出端子4對；模擬小信號輸出端子12對。3.11 操作界面內置高可靠性嵌入式工業控制電腦；高可靠性MS WindowsCE 6.0嵌入式工業操作系統；Windows操作界面的測試軟件；

<商洛>天正華意電氣設備有限公司

商洛手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；

商洛手持式光數字測試儀系統繼電保護測試儀主要檢測項目繼電保護測試儀智能檢定系統主要功能包括：交流電流、電壓輸出幅值測試交流電流、電壓輸出相位測試交流電流、電壓輸出頻率測試交流電流、電壓輸出幅頻特性測試交流電流、電壓輸出總畸度率測試交流電流、電壓輸出的直流分量測試交流電流、電壓輸出帶載能力測試交流電流、電壓輸出零點漂移測試交流電流、電壓輸出的諧波測試交流電流、電壓輸出的連續性測試交流電流、電壓輸出響應時間測試交流電流、電壓輸出同步性的測試交流電流、電壓輸出合閘角的測試交流電流、電壓輸出對稱性測試直流電流、電壓輸出幅值測試直流電流、電壓輸出紋波測試直流電流、電壓輸出零點漂移測試直流電流、電壓輸出帶載能力測試直流電流、電壓輸出連續性測試直流電流、電壓輸出響應時間測試三對開入量動作的一致性測試三對開出量輸出的一致性測試四、系統相關設備系統設備中包含錄波模塊、電腦、接口轉換器、交換機。接口轉換器把其他通訊接口轉換成網口并通過交換機來相互鏈接；系統軟件安裝在電腦中，運用網口來實現各個設備間的相互通訊，完成項目的檢定通過打印機輸出檢定。

商洛手持式光數字測試儀青島天正華意電氣設備有限公司衷心希望成為廣大客戶值得信賴的電力測試設備提供商、技術支持商和服務保障商。技術創新，服務至上！目錄性須知I電氣方面的性I操作方面的性I關于這本用戶手冊II用戶手冊的編排方式II提示符號II哪里可以找到更多的產品信息III章 產品介紹11.1 歡迎使用11.2 產品包裝21.3 產品特色31.4 產品面板51.5 外圍接口61.6 電源按鈕9第二章 系統操作102.1 SCD裝載112.1.1 導入SCD文件112.1.2 IED列表122.1.3 報文控制塊142.2 報文分析152.2.1 偵聽報文152.2.2 報文信息162.2.3 報文監視172.2.4 監視設置222.3 電流電壓232.4 狀態序列262.4.1 新增/修改狀態272.4.2 短路計算282.4.3 切換方式292.4.4 開出302.4.5 測試過程及結果分析312.5 Goose發布322.6 流量監視342.7 光功率測量352.8 核相362.8.1 向量圖顯示372.8.2 數據對比表格顯示382.8.3 報文統計分析對比382.9 極性測試392.10 VLAN測試412.11 智能終端響應時間測試432.11.1 模式一：Goose發布—硬開入接點接回432.11.2 模式二：硬開出接點開出—Goose訂閱452.11.3 模式三：Goose發布-Goose訂閱462.12 測試配置482.12.1 添加報文控制塊492.12.2 通道映射532.12.3 光口數據鏡像、轉發、回環572.13 系統設置582.13.1 同步與時間582.13.2 顯示設置592.13.3 默認參數602.13.4 軟件版本信息61附錄Ⅱ：青島天正華意電氣的聯絡信息錯誤！未定義書簽。性須知電氣方面的性?請確保電源適配器的供電在電源適配器的要求參數范圍內。?如果電源適配器損壞，請嚴格遵循本產品充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞儀器。?
