商洛變頻串聯諧振耐壓裝置620kVA/270kV/52kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1. 10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz試驗電壓不超過265kV。二、工作環境1.環境溫度：－150C –45 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3000米；三、裝置主要技術參數及功能1.額定容量：620kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：270 kV ；128kV；54kV；4.額定電流：2.3A 4.8A；11.5A；5.工作頻率：30-300Hz；6.波形畸變率：輸出電壓波形畸變率≤1％；7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；8.溫 升：額定負載下連續運行60min后溫升≤65K；9.品質因素：裝置自身Q≥30(f＝45Hz)；10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；11.測量精度：系統有效值1.5級；

商洛變頻串聯諧振耐壓裝置尊敬的顧客感謝您購買本公司變頻諧振試驗成套裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可能幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。警告！由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修—防止火災或人身傷害！使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作請勿在易暴環境中操作保持產品表面清潔和干燥

商洛變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、操作模式切換、電容，電感，頻率互換計算、參數查詢等4）參數設置：完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗模式：有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、運行狀態、模式切換、故障提示功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存500組試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，利用設備所攜帶打印機打印8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為20～400Hz，出廠默認設置為30-300Hz，也可按需設置，加快調諧過程；頻率分辨率根據需要，可預設為0.01Hz、0.1Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

商洛變頻串聯諧振耐壓裝置裝置容量確定滿足300mm235kV 電纜交流耐壓試驗，長度2km，電容≤0.38uF試驗頻率30~300Hz試驗電壓U≤52kV。頻率取32Hz試驗電流 I＝2πfCU試 ＝2π×32×0.38×10-6×52×103＝4A對應電抗器電感量 L＝1/ω2C＝65H設計六節電抗器，將六節電抗器二節串聯三組并聯使用則單節電抗器的參數為67.5kVA/45kV/1.5A/98H，裝置總容量為405kVA。驗證：1.滿足150MVA/220kV以下變壓器中性點交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。使用電抗器五節串聯，此時電感量為L＝98＊5＝490H試驗頻率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。試驗電流I＝2πfCU試 ＝2π×50.8×0.02×10-6×160×103＝1A。2.滿足300mm210kV 電纜交流耐壓試驗，長度1.5km，電容≤0.55uF試驗頻率30~300Hz試驗電壓U≤22kV。使用電抗器二節并聯，此時電感量為L＝98/2＝49H試驗頻率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。試驗電流I＝2πfCU試 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.滿足300mm2110kV 電纜交流耐壓試驗，長度0.5km，電容≤0.07uF試驗頻率30~300Hz試驗電壓U≤128kV。使用電抗器三節串聯二并聯，此時電感量為L＝98＊3/2＝147H試驗頻率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。試驗電流I＝2πfCU試 ＝2π×49.6×0.07×10-6×128×103＝2.8A。結論：裝置容量定為405kVA/270kV/45kV，分六節電抗器，電抗器單節為67.5kVA/45kV/1.5A/98H，使用電抗器組合能滿足上述被試品的試驗要求。

商洛變頻串聯諧振耐壓裝置 主要功能及特征系列變頻串聯諧振耐壓試驗裝置，采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、整個裝置單件重量很輕，便于現場使用。3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

商洛變頻串聯諧振耐壓裝置?電源開關：負責計算機部分的電源供給或斷開。?復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。?停止：發生緊急情況的應急中斷按鍵。?分壓器信號：用于接入分壓器低壓臂，電壓100V，輸入阻抗 100M。 ?接地：用于系統接地。?液晶顯示器：用于系統各參數、波形、菜單等的顯示。?USB：用于上傳試驗數據。?輸入：當電源為3相220V/380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。?輸出：變頻電源輸出至激勵變壓器輸入。1.3.接通電源操作箱在上電后合上“電源開關”， 液晶點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。1.4.觸摸屏顯示器：調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

商洛變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置設備應用（一）交聯乙烯電纜的交流耐壓1、10kV電纜 300mm2 長度不大于1.5km，試驗電壓為22kV，試驗頻率為30Hz～300Hz（1）電纜長度： 1.5km 截面積： 300mm2 對應的電容量為0.555μF 耐壓試驗值22kV⑵諧振頻率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被試電容量時的試驗電流：37×6.28×0.555×10-6×22×103＝2.8A。⑶選擇設備：5kW變頻控制源； 25kV/1A電抗器3臺并聯； 5kVA（1.2kV/3A）勵磁變； 75kV分壓器；試驗時使用關系表設備組合試品 電抗器25kVA/25kV三節 激勵變壓器輸出端選擇滿足10kV/300mm2電纜 (試驗電壓22kV試驗時間5min) 長度500m以下 使用電抗器一節 1.2kV長度500~1000m使用電抗器二節并聯1.2kV長1000~1500m 使用電抗器三節并聯1.2kV滿足100MVA/35kV以下變壓器 (試驗電壓68kV試驗時間1min)使用電抗器三節串聯2.4kV滿足10kV變電站系統 (試驗電壓42kV試驗時間1min) 使用電抗器二節串聯 2.4kV第四章　變頻電源詳細使用介紹觸摸屏變頻電源詳細使用說明1.設備基本說明1.1.電源：將單相220V或三相380V直接與變頻電源的“輸入”連接，當電源為380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。

商洛變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗模式、試驗電流、等參數進行設置或選擇。7.1.2.2 試驗模式：手動試驗模式、自動試驗模式a、手動試驗模式：具備升壓、調諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗模式：進入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

商洛變頻串聯諧振耐壓裝置尊敬的顧客感謝您購買本公司變頻諧振試驗成套裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可能幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。警告！由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修—防止火災或人身傷害！使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作請勿在易暴環境中操作保持產品表面清潔和干燥

商洛變頻串聯諧振耐壓裝置 手動試驗：由用戶操作來尋找諧振點和控制耐壓。參數設置與自動試驗的試驗參數設置相同，完成后進入試驗界面， 手動試驗界面確認參數無誤后按“啟動”鍵開始試驗。首先使用旋轉鼠標“頻率”調節頻率到諧振點。往下按旋轉鼠標2（頻率）切換步進，左右旋轉，在當前頻率上增加或減少頻率。反復調整，直到找到電壓，以此時的頻率作為諧振點頻率。也可以按“掃頻”鍵讓系統自動尋找諧振點。然后使用旋轉鼠標“電壓”來調節電壓。按下旋轉鼠標“電壓” 切換步進，步進分10kV，5kV，1kV，0.1kV四檔。左右旋轉，可調整目標電壓。系統根據目標電壓自動升降壓。系統將高壓調節到目標電壓后，開始耐壓并順計時，直到人為控制進入下一步驟（升壓，降壓或停機）。在試驗中途可以按“降壓停機”鍵降壓停機，遇到緊急情況按“緊急停機” 鍵直接停機 系統時間：此菜單選項用于設置儀器內部系統時間 設置系統時間數據管理：用來查看保存的試驗結果。數據查 數據查看四、注意事項及常見問題1、高壓試驗請注意，嚴格按照高壓試驗的規范來操作。檢查/修改試驗接線時，請先關閉本系統，并切斷電源。2、本系統支持的電壓為300kV，實際能夠升到的高壓由電抗器決定，請根據試驗電壓調換合適的激勵變壓器的高電壓端的接線。 如果開機后發現變壓器發出非正常聲音，請立即關閉本系統并切斷電源，檢查變壓器接線是否正確 降壓停機”采用逐步降壓停機的方式，遇到緊急情況請點擊“緊急停機”按鈕系統將直接停機。 如果系統顯示的高壓跟萬用表顯示的高壓不一致，請檢查“試驗參數”中的“分壓變比”是否正確填寫。 如果自動掃頻失敗，請檢查“試驗參數”中的“激勵變比”是否正確填寫.如果自動掃頻時經常跳閘(電流過大)，請將“激勵變比”設置為較大的值，以減小掃頻時的輸出步數。 使用旋轉鼠標設置參數時不能旋轉過快，否則設置值會往回跳動。特別是在手動試驗開始后，通過旋轉鼠標改變頻率或者目標電壓，如果旋轉太快會導致頻率或目標電壓突然跳動到上一個值 開機后有幾秒鐘的停頓，等待系統充電。9、鍵盤是多功能復用的，對每一頁界面而言，鍵盤的具體功能可能不同，請參考鍵盤對應的文字提示。10、每次按下按鍵后，需要松開重新按下才有效。 被試品的試驗目標電壓若在8kV左右時，建議采用手動試驗方式；不宜采用自動試驗方式。

商洛變頻串聯諧振耐壓裝置540kVA/270kV/27kV變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229《電抗器》GB/T.311-1997《高壓輸變電設備的絕緣與配合DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900 電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997 《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。2、滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。3、滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。4、滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。5、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz試驗電壓U≤265kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓0～270kV4.1.2 諧振電壓波型：正弦波，波形畸變率＜1.0％4.1.3 被試品電流；2A4.1.4 試驗容量：540kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間60min4.1.7 品質因素30～904.1.8 輸入工作電源單相220V或三相380V±5％，50Hz4.1.9 環境溫度：－15℃～＋40℃4.1.10 相對濕度：＜90RH％，無凝露狀況4.1.11 海拔高度＜3500m4.1.12 噪聲≤50dB4.2 系統的性能特點

商洛變頻串聯諧振耐壓裝置 手動試驗：由用戶操作來尋找諧振點和控制耐壓。參數設置與自動試驗的試驗參數設置相同，完成后進入試驗界面， 手動試驗界面確認參數無誤后按“啟動”鍵開始試驗。首先使用旋轉鼠標“頻率”調節頻率到諧振點。往下按旋轉鼠標2（頻率）切換步進，左右旋轉，在當前頻率上增加或減少頻率。反復調整，直到找到電壓，以此時的頻率作為諧振點頻率。也可以按“掃頻”鍵讓系統自動尋找諧振點。然后使用旋轉鼠標“電壓”來調節電壓。按下旋轉鼠標“電壓” 切換步進，步進分10kV，5kV，1kV，0.1kV四檔。左右旋轉，可調整目標電壓。系統根據目標電壓自動升降壓。系統將高壓調節到目標電壓后，開始耐壓并順計時，直到人為控制進入下一步驟（升壓，降壓或停機）。在試驗中途可以按“降壓停機”鍵降壓停機，遇到緊急情況按“緊急停機” 鍵直接停機 系統時間：此菜單選項用于設置儀器內部系統時間 設置系統時間數據管理：用來查看保存的試驗結果。數據查 數據查看四、注意事項及常見問題1、高壓試驗請注意，嚴格按照高壓試驗的規范來操作。檢查/修改試驗接線時，請先關閉本系統，并切斷電源。2、本系統支持的電壓為300kV，實際能夠升到的高壓由電抗器決定，請根據試驗電壓調換合適的激勵變壓器的高電壓端的接線。 如果開機后發現變壓器發出非正常聲音，請立即關閉本系統并切斷電源，檢查變壓器接線是否正確 降壓停機”采用逐步降壓停機的方式，遇到緊急情況請點擊“緊急停機”按鈕系統將直接停機。 如果系統顯示的高壓跟萬用表顯示的高壓不一致，請檢查“試驗參數”中的“分壓變比”是否正確填寫。 如果自動掃頻失敗，請檢查“試驗參數”中的“激勵變比”是否正確填寫.如果自動掃頻時經常跳閘(電流過大)，請將“激勵變比”設置為較大的值，以減小掃頻時的輸出步數。 使用旋轉鼠標設置參數時不能旋轉過快，否則設置值會往回跳動。特別是在手動試驗開始后，通過旋轉鼠標改變頻率或者目標電壓，如果旋轉太快會導致頻率或目標電壓突然跳動到上一個值 開機后有幾秒鐘的停頓，等待系統充電。9、鍵盤是多功能復用的，對每一頁界面而言，鍵盤的具體功能可能不同，請參考鍵盤對應的文字提示。10、每次按下按鍵后，需要松開重新按下才有效。 被試品的試驗目標電壓若在8kV左右時，建議采用手動試驗方式；不宜采用自動試驗方式。

商洛變頻串聯諧振耐壓裝置?電源開關：負責計算機部分的電源供給或斷開。?復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。?停止：發生緊急情況的應急中斷按鍵。?分壓器信號：用于接入分壓器低壓臂，電壓100V，輸入阻抗 100M。 ?接地：用于系統接地。?液晶顯示器：用于系統各參數、波形、菜單等的顯示。?USB：用于上傳試驗數據。?輸入：當電源為3相220V/380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。?輸出：變頻電源輸出至激勵變壓器輸入。1.3.接通電源操作箱在上電后合上“電源開關”， 液晶點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。1.4.觸摸屏顯示器：調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

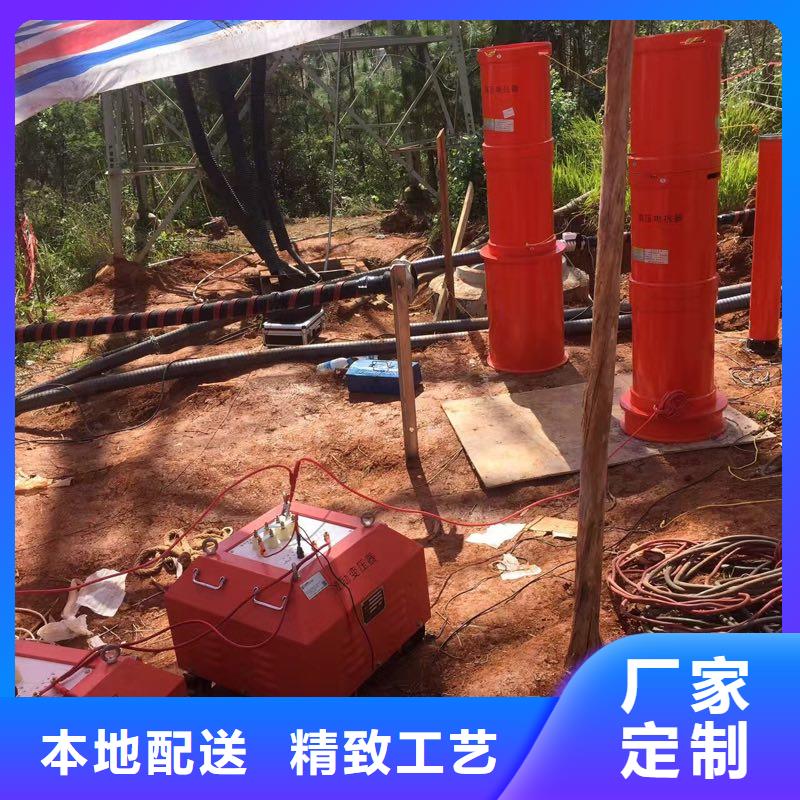

商洛變頻串聯諧振耐壓裝置產品概述:該裝置主要針對10/35/110kV電纜及110kV變壓器和母線、開關、等電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。串聯諧振在電力系統中應用的優點：1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。整個裝置單件重量很輕，便于現場使用裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
