商洛模擬斷路器保護裝置跳合閘——合閘、跳閘回路及其輔助接點跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際應用時替代實際斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈I、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器失靈”紅燈閃爍，此時加入跳、合閘電流，斷路器模擬裝置將不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出I組接點與跳閘線圈I相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點I與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘I回路有跳閘電流時，輸出接點I狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘I、Ⅱ同時有電流時，輸出接點I、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。

商洛模擬開關測試儀-廠家直供
<商洛>天正華意電氣設備有限公司

商洛模擬斷路器使用說明1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮，“手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮，“手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60mS斷開(手動跳閘指示燈指示手動跳閘接點的狀態，綠燈亮?xí)r接點閉合)。“手跳接點”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗。3、保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。4、合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。

<商洛>天正華意電氣設備有限公司
商洛模擬開關測試儀-廠家直供

商洛模擬斷路器 前在高壓開關試驗時使用整流電源帶上負載后輸出電壓會有明顯跌落其影響對開關動作特性是不可忽視的。開關動作電源采用了先進的補償技術和的電子元器件，帶有多種保護功能，性能優越。克服了帶負載后的電壓跌落，并帶有隨時關斷，可保證開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。一、面板：二、技術指標：1.電源插座：輸入AC220V±10％/50HZ2.直流電壓表：顯示當前直流電壓數值3.合閘、分閘按鍵：直流電壓啟動或停止4.升壓、降壓按鍵：DC10-265V±1％5.電流：20A（短時工作≤1000ms)電流≤10A時，輸出時間≤60S。6.合閘（分閘）輸出端子：紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源。7.儲能＋-：儲能電壓只要儀器開機就有電壓輸出，請注意！先開機設置所需要的電壓（默認為DC220V），再關機接線。三、接線示意圖：四、使用方法：1.將電源線一端插入電源輸入插座內，另一端接通AC220V電源。2.通過上或下鍵設置所需電壓。3.將儀器的電壓輸出線和被試品的線對應接好請按說明書接線。4.接線無誤后，按對應的電壓開關鍵（合閘或分閘），電壓立即輸出，手立刻松開按鍵，電源立刻關閉。5.合閘：目的是檢測“合閘”繼電器在額定電壓的65％（廠家提供參數）例：DC 220V 的60％＝143V時應可靠合閘。調節電壓至143V時按操作電源的“合閘”按鍵，此時開關應可靠合閘。6.分閘：目的是檢測分閘繼電器在額定電壓的30％ 例：DC 220V的 30％＝66V時，按操作電源的“分閘”按鍵，此時高壓開關應不動作。當DC 220V 65％＝143V時高壓開關應可靠分閘。7.儲能：目的是給斷路器儲能電機供電，先設置好電壓，再關閉儀器電源，將測試線接在儲能電壓控制點，開機電壓自動輸出（只要開機就有電源輸出，請注意）。8.彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70％（廠家提供參數）例：DC 220V 70％＝154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。

<商洛>天正華意電氣設備有限公司 商洛模擬開關測試儀-廠家直供

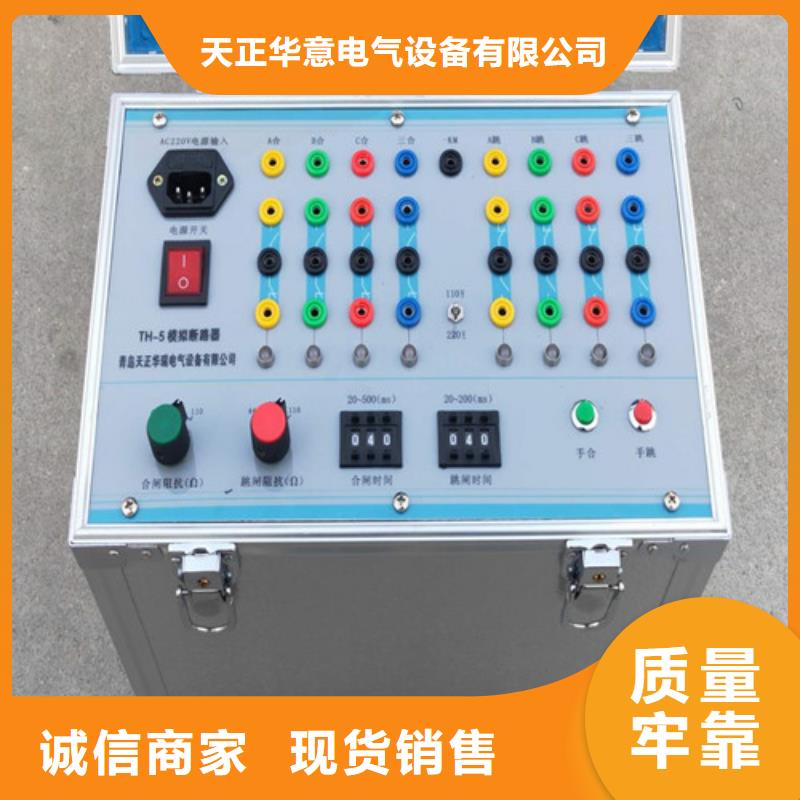

商洛模擬斷路器 產品特點及用途TH-11智能型雙路模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試?yán)^電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試?yán)^電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。模擬斷路器外形結構為便攜式，適用于現場試驗使用。

<商洛>天正華意電氣設備有限公司 商洛模擬開關測試儀-廠家直供

本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：三．技術指標1．跳閘時間：10-9999ms 任意設置誤差不超 ±2ms2．合閘時間： 10-9999ms 任意設置誤差不超±2ms3．跳閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動控 制）多回路并聯使用時，跳閘電流成倍增大。4．合閘電流： 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。5．跳合閘電壓：直流24-220V6．直流電源輸出： 10-220V、1kva程控可調（選配，配鋰電池時沒有此功能）7．輸出節點數量每相提供兩路常閉節點和兩路常開節點8．輔助觸點容量 AC220V5A9．環境條件：溫度4Kg

<商洛>天正華意電氣設備有限公司

本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：三．技術指標1．跳閘時間：10-9999ms 任意設置誤差不超 ±2ms2．合閘時間： 10-9999ms 任意設置誤差不超±2ms3．跳閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動控 制）多回路并聯使用時，跳閘電流成倍增大。4．合閘電流： 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。5．跳合閘電壓：直流24-220V6．直流電源輸出： 10-220V、1kva程控可調（選配，配鋰電池時沒有此功能）7．輸出節點數量每相提供兩路常閉節點和兩路常開節點8．輔助觸點容量 AC220V5A9．環境條件：溫度4Kg

<商洛>天正華意電氣設備有限公司 商洛模擬開關測試儀-廠家直供

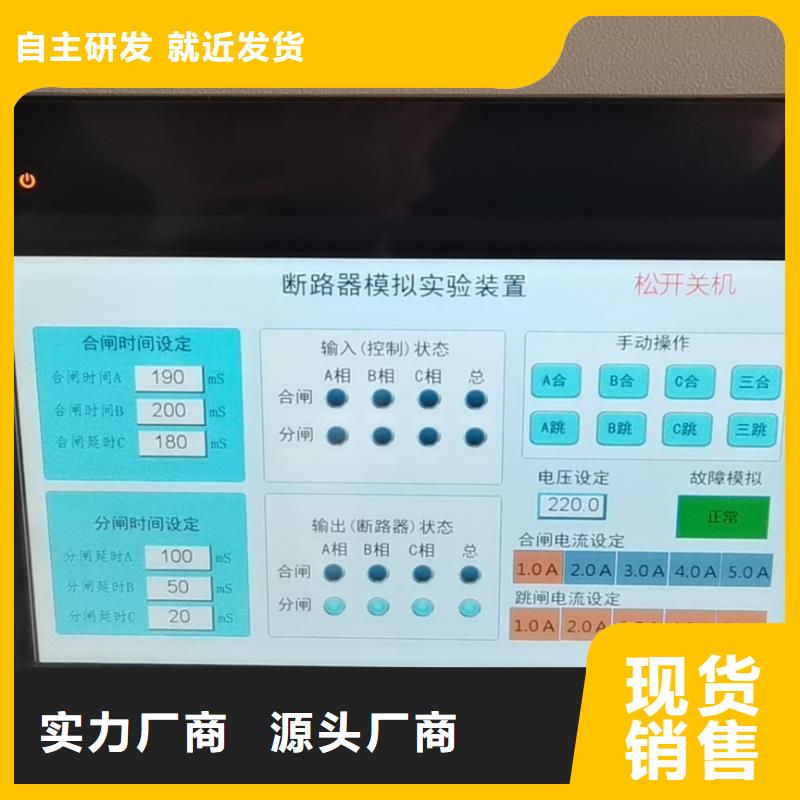

商洛模擬斷路器操作界面五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六，使用說明12．輸入、按鍵其功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關：

<商洛>天正華意電氣設備有限公司 商洛模擬開關測試儀-廠家直供

商洛模擬斷路器 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8．跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。設備經自檢通過后顯示操作界面。②設置跳閘電流和合閘電流。③設置跳閘時間和合閘時間。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，設置直流電壓輸出至合適值，用此電壓作為操作回路電壓。
