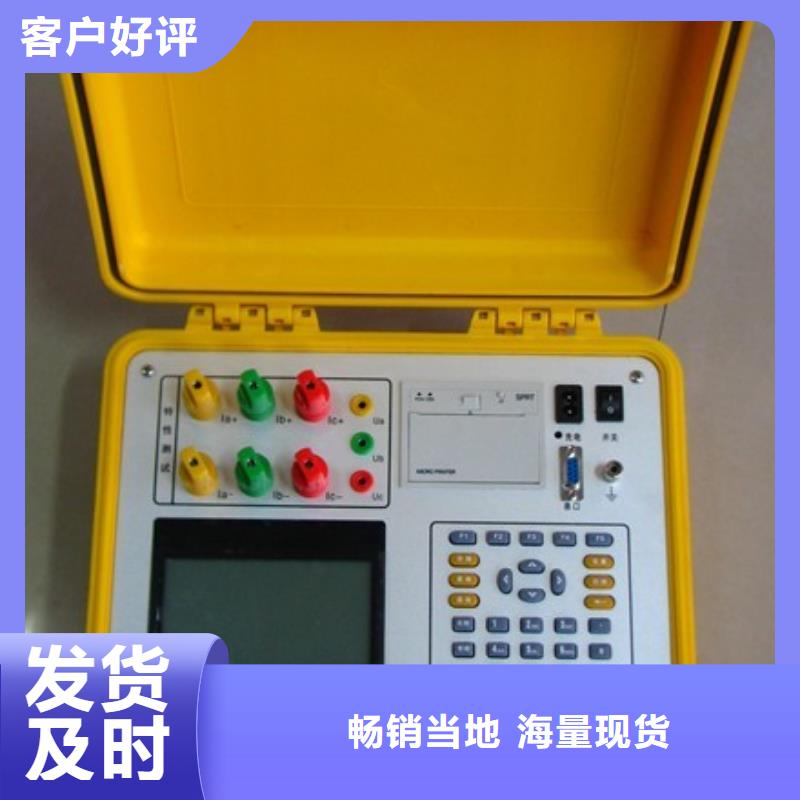

上海異頻線路參數測試儀各母線的啟動電壓值出廠設置為30V。啟動電流值出廠設置為10A。菜單如圖5.16所示：圖5.16按“↑”鍵或“↓”鍵選擇啟動電壓或啟動電流，用“←”鍵或“→”鍵選擇要修改的母線號，按“確認”鍵進入修改狀態。此時按方向鍵修改數值，每按一次數值變化一次，“↑”增1；“↓”減1；“←” 增10；“→”減10。調到所需數值后按“確認”鍵保存，自動跳到下一項，若不保存，則可按“取消”退出。c)“電壓等級”：設值每段母線所屬系統的電壓等級，電壓等級共4個。分為0，1，2，3。 各母線的電壓等級出廠設置為0。菜單如圖5.17所示：圖5.17按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改電壓等級，按“確認”鍵保存。d)“接地方式”： 設置每段母線的接地方式，接地方式有兩種選擇：不接地、消弧接地；其中“不接地”項默認包括不接地和高阻接地兩種接地方式。母線的接地方式出廠設置全部為不接地。 按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改接地方式，按“確認”鍵保存。e)“母線線路”：設置每段線路所屬母線（如圖5.17）；代號：表示的是裝置出線的線路序號，如圖5.17中的“01＃線路”，它對應裝置后面端子的第1號出線CT1。母線號：指裝置出線所屬哪段母線，母線號1、2、3、4對應裝置后面的PT1-PT4段母線。母線代號設置為“5”時，表示該出線不屬任何母線，即無出線。圖5.18按“↑”鍵或“↓”鍵選擇線路，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選擇線路所對應的的母線號，修改完畢后按“確認”鍵保存，并自動退出修改狀態。按“取消”退出。f)“線路名稱”：可根據需要定義每條線路的名稱以方便查詢，名稱長度多可設為4字符，每位可用0~9的數字或A~Z的字母來表示。代號為4段母線和出線順序號。如圖5.19所示：圖5.19按“↑”鍵或“↓”鍵選擇修改項，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選定需要修改的字母或數字，按“↑”鍵或“↓”鍵進行修改，修改完畢后按“確認”鍵保存，自動跳到下一位。第四位修改完畢后自動跳出修改狀態。按“取消”退出。修改名稱為按位修改，每設定一位均要按確定保存，否則修改無效。g) “CT變比”：設置每一條線路的CT變比數值；實際變比值為設置值比

上海異頻線路參數測試儀儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。
