上海直流高壓發生器產品主要技術性能1.脈沖高壓輸出：0—20KV 2.脈沖能量：400J（焦耳）3.高壓脈沖周期：1—5秒（連續可調）4.內置儲能電容：2μF/20KV 5.無線遙控距離：30 m6.電源電壓：220V±10％ 50HZ7.環境溫度：-20℃— 50℃四、操作說明1.使用設備前必須確保可靠接地（注：后面板高壓地與電纜外鎧連接，設備外殼與大地連接），并接好放電棒2.高壓輸出端口與被測電纜用高壓線連接采用沖擊閃絡法測試，用高壓線將高壓輸出端口與被測電纜芯線連接，使用雙Q線將后面板采樣插座與電纜故障測試儀主機連接進行波形采樣3.合上電源開關，綠色電源指示燈亮4.用遙控器操作，按遙控器上相應按鈕操作5.測試完成后，按“停止”按鈕，“工作指示燈”滅，按“降壓”按鈕直至蜂鳴器響。6.按“球合”按鈕至“球隙距離”指示燈滅，球隙自動放電7.關掉設備電源開關，切斷電源8.用放電棒對電纜上殘余高壓進行放電，并在“放電”端進行放電五、遙控器介紹1.球離鍵：按此鍵放電球隙變大，指示燈點亮個數增加；2.啟動鍵：按此鍵機器進入工作狀態，工作指示紅燈亮；3.升壓鍵：點動式按此鍵，可使高壓升壓至放電打火；4.降壓鍵：按此鍵，使高壓降低，到零位蜂鳴器發出聲響；5.停止鍵：按此鍵機器進入待機狀態，電源（綠燈亮）；6.球合鍵：按此鍵放電球隙變小，指示燈點亮個數減少，動球回到零位時放電。與維護1.設備儀器應良好連接。“輸出”端口引出的高壓線應盡可能的遠離金屬外殼和地，應與被測電纜芯線相連。2.各設備及儀器應良好接地，電纜外皮接大地。3.做完高壓沖閃后，一定要使球隙回零，使兩球相碰，電容上存的電能才能放掉。4.為需用地線再次放電（用放電棒），確認電容的電已放完，才可接近主機。5.如遇突然斷電，動球無法回零，須采用放電棒在“放電”端口對電容放電。6.如有故障和不正常聲響、現象應按關機步驟及時關機。

選購上海指示儀表檢定裝置認準天正華意電氣設備有限公司
<上海>天正華意電氣設備有限公司

上海直流高壓發生器點擊“繼續”按鈕，進入下一屏。4. 點擊“開始測試（停止）”按鈕，設備開始升壓，此時電源指示燈紅燈滅，高壓指示燈綠燈亮，表示系統正在加高壓。試驗人員只需關注試驗電壓和試驗電流的讀數即可。試驗如果異常，再次點擊“開始測試（停止）”按鈕一次，可結束試驗。5.高壓升至所設耐壓電壓設備自動停止升壓，此時蜂鳴器會報警一次，設備開始倒計時讀秒，時間降為零時設備將繼續升至下一個預設值，如此循環直到做完所有階段。設備自動關斷高壓，高壓指示燈結燈滅，紅燈亮。6.試驗過程中如出現因為過壓或過流時，設備會自行關斷高壓輸出，相應過電壓或過電流會顯示紅字數據，試驗人員可由此判定關斷原因。7.升壓過程中，試驗人員可隨時點擊“暫停/繼續”用于觀察試驗數據。也隨時可按面板上面“急停”按鈕結束試驗。8．按照已設置的試驗要求試驗完畢后，儀器自動關斷高壓，并顯示本次試驗結果和所有試驗數據，如下圖：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。10.對高壓進行充分放電，在高壓輸出端掛上地線一段時間再拆線結束本次試驗。

<上海>天正華意電氣設備有限公司
選購上海指示儀表檢定裝置認準天正華意電氣設備有限公司

上海直流高壓發生器按一下復位鈕，保護燈滅，測試儀進入測量待機狀態；5、測試：按下測量鈕約2秒鐘后松開，測試儀便自動完成各種參數的測量，并將測量結果分別記憶在兩塊表頭上，待放電燈亮后更換試品。再按一下測量鈕，即可進行下一次測量。五、誤差調整如果儀器使用一段時間后，發現有誤差，則須進行調整。即：接好試品，取一塊標準高阻電壓表并接在高壓端與地（外殼）間，按下測量鈕不放，看儀器示值與標準表示值是否相等。如不相等，則須調整儀器表頭背面的基準電位器，直到兩值相等為止。如下圖所示：六、注意事項1、除嚴格執行本操作規程外，還必須嚴格執行常規高電壓操作規程；2、放電燈亮前，表示有高壓輸出，嚴禁人為觸及高壓電極或更換試品；3、非專業人員，不得擅自打開外殼檢修；4、在測量過程中，如果保護燈亮，表示試品短路或開路，或U1mA＞量程，或試品接線接觸不良，此時，高壓已自動關閉，待放電燈亮后，按一下復位鈕，將恢復到測量狀態。七、售后服務本產品保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<上海>天正華意電氣設備有限公司 選購上海指示儀表檢定裝置認準天正華意電氣設備有限公司

上海直流高壓發生器系列智能全自動直流高壓發生器是我公司根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的，在第二代便攜式直流高壓試驗器的基礎上研制開發的一代智能型產品。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。本機采用全中文菜單顯示，觸摸屏按鍵操作，人機界面好，操作簡單。并且具有自動零位啟動，過壓過流保護等功能，可靠，智能化程度高，功能完備，數據穩定可靠。二、工作原理框圖三、主要技術參數特點1．技術特點：采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。對PWM不準確線性度進行了調整，精度得到了大幅度提高。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。觸摸屏直觀操作，人機界面清晰準確。高精度AD轉換測量高壓電壓電流，實時監測，并且在輸出電壓有波動時能自動調節輸入電壓實現輸出高壓的穩定，試驗數據真實可靠。

<上海>天正華意電氣設備有限公司 選購上海指示儀表檢定裝置認準天正華意電氣設備有限公司

上海直流高壓發生器避雷器閥片直流參數測試儀一、用途及特點該測試儀用于測量氧化鋅壓敏電阻的壓敏電壓（U1mA）和 0.75U1mA下的泄漏電流（Id）。該測試儀采用高頻高壓技術，高壓的產生、控制以及測量等環節有機結合，構成一個大的閉環系統，產生高精度恒流、恒壓源。并有多重保護，可靠。整個測試過程，只需按一下測量鈕，測試儀便在幾秒鐘內自動完成所有項目的測量。該測試儀測量系統數字化，穩定性好，精度高，檢測結果以三位半LED數字顯示，并有記憶功能，直觀清晰。二、簡要工作原理人工按一下檢測量鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過試品，經FY自動測量U1mA值，然后又由程序控制器發出指令產生0.75U1mA的恒定電壓加在試品上，進而從FL上測得流過MOA的電流Id。此兩值U1mA和Id以LED數碼分別顯示在兩塊表頭上，并可長時間保存，以便讀數。，程序控制器關閉直流高壓電源，自動放電，發出指示，告知測量完畢。三、主要技術指標1、測量范圍：壓敏電壓：0-10.00kV泄漏電流：0-1000μA恒 流：1mA2、分辨力：壓敏電壓0.01kV，泄漏電流：1μA。3 準確度：壓敏電壓: ±（１.5％＋2個字）泄漏電流：±（１.5％＋2個字）恒 流：±（１.5％＋2個字）4、工作電源：220V±10％ 50Hz四、操作規程1、將測試儀后面板上的接地端子可靠接地；2、將試品接在后面板“H”—“L”端子之間(“L（紅色）”端不得與外殼和地相連接)；3、接通測試儀電源，打開后面板上的電源開關

<上海>天正華意電氣設備有限公司

上海直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

<上海>天正華意電氣設備有限公司 選購上海指示儀表檢定裝置認準天正華意電氣設備有限公司

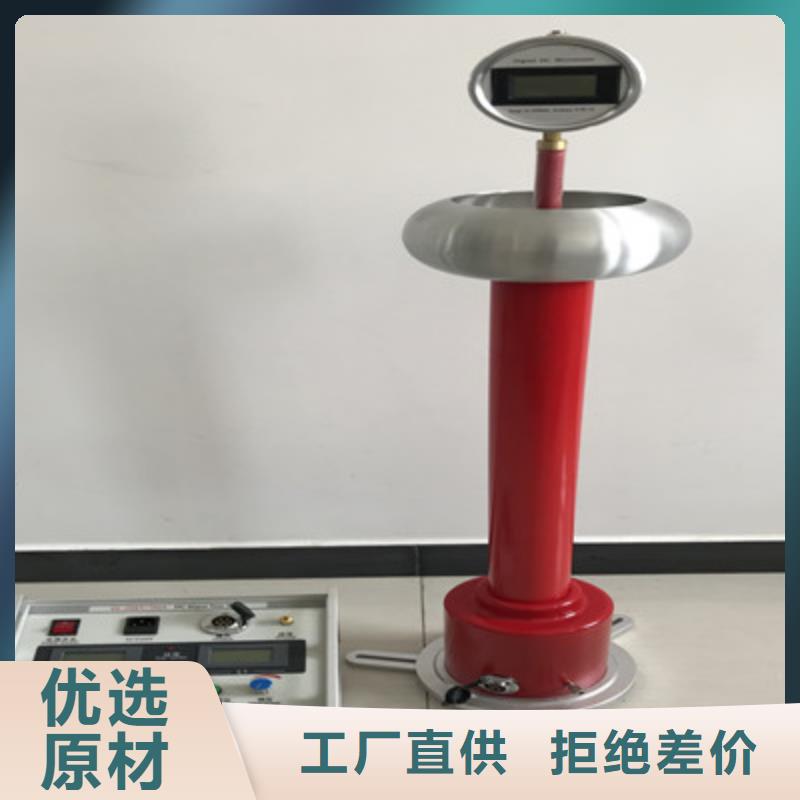

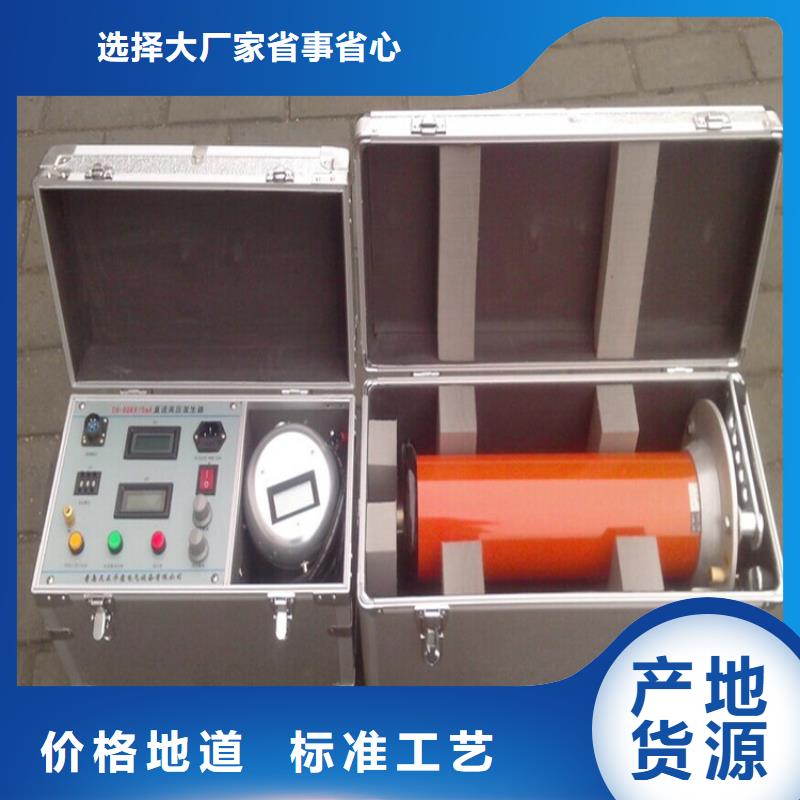

上海直流高壓發生器產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．數顯電壓表：數字顯示直流高壓輸出電壓。6．數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。（2）．倍壓筒示意圖 1． 高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2． 均壓球3． 倍壓筒體4． 接地端子 5． 中頻連接端子6． 底座（3）試驗回路連接圖

<上海>天正華意電氣設備有限公司 選購上海指示儀表檢定裝置認準天正華意電氣設備有限公司

上海直流高壓發生器.設置完成后，點擊“進入試驗”，進入下一屏，顯示如下：4.點擊“開始測試（停止）”按鈕，設備開始升壓，此時電源指示燈紅燈滅，高壓指示燈綠燈亮，表示系統正在加高壓。試驗人員只需關注試驗電壓和試驗電流的讀數即可。試驗如果異常，再次點擊“開始測試（停止）”按鈕一次，可結束試驗。5.高壓升至所設耐壓電壓設備自動停止升壓，此時蜂鳴器會報警一次，設備開始倒計時讀秒，時間降為零時自動關斷高壓輸出。6.試驗過程中如出現因為過壓或過流時，設備會自行關斷高壓輸出，相應過電壓或過電流框內紅字會顯示數據，試驗人員可由此判定關斷原因。7.升壓過程中，試驗人員可隨時點擊“暫停/繼續”用于觀察試驗數據。也隨時可按面板上面“急停”按鈕結束試驗。8.試驗結束，屏幕自動跳轉至結果顯示，方便試驗人員分析判斷數據或保存數據，其結果顯示格式如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。10.對高壓進行充分放電，在高壓輸出端掛上地線一段時間再拆線結束本次試驗。三、階段試驗1．設備屏點擊“階段試驗”選項，設備可進行階段試驗項目，即高壓分成幾個階段升壓，每個階段都可按需要預置停留時間，顯示如下圖進入階段耐壓參 數設置1。2.點擊方框，根據整個試驗的電壓和電流設定保護電壓和保護電流值，設置完成點擊繼續進入下一屏進入階段耐壓參數設置2：3.此時可進行階段耐壓試驗參數的設置，設置每階段電壓值，耐壓時間值，并點擊后面的選中按鈕，一共可分成六個階段。
