上海電能質量分析儀 電能誤差在主界面點擊電能誤差按鈕進入電能誤差試驗界面（如圖20所示）：圖20 電能誤差界面1圖21 電能誤差界面2檢定電能誤差時，在上面設置好要檢定的參數，相別選擇單相只輸出A相，然后點擊檢定開始檢定（如圖21所示），一開始的檢定點是0，在檢定的過程中，可以通過鍵盤板的百分比調節區域要調節電流輸出，點擊功率因素出現側邊按鍵區域，可以點擊選擇功率因素來調節。5.控源功能在主界面點擊控源按鈕進入控源主界面（如圖22所示）：圖22 控源主界面5.1基本輸出基本輸出界面能夠控制功率源輸出三路交流電壓、電流信號，一路直流電壓、電流信號，以及校驗交流電能和直流電壓、電流輸入采樣，信號幅值、相位、頻率可調。主界面如下：軟件左上方為電壓調整區，右上方為電流調整區，左下方為頻率調整區，右下方為相位調整區。以下詳細介紹各界面功能：在交流源設置中可以設置要輸出的交流源參數，點擊U按鈕出現側邊按鈕區域，然后你點擊哪個輸入框，在點擊按鈕就可以快速設置參數了。若需要設置諧波，點擊諧波設置按鈕進入諧波設置界面（如圖24所示），點擊保存可以增加條數，要刪除時可通過鍵盤板的上下方向鍵或者點擊要刪除的那一條。設置好諧波，返回交流源設置界面。然后點擊升源按鈕進入交流源輸出界面（如圖25所示）。在交流源輸出界面，選擇相別調節選擇要設置的相別，然后通過下面的按鈕彈出側邊欄區域，可點擊按鈕來設置當前相別的輸出，（可通過鍵盤板的百分比調節區域調節固定相別的電流輸出幅度， 為120％）當點擊界面的小箭頭的時候會出現進入向量圖的側邊欄（如圖26所示），然后點擊即可查看當前交流源所設置的向量圖了（如圖27所示）。在向量圖中，長度代表輸出的幅度。
上海采購配變臺區分支識別儀必看-質量好

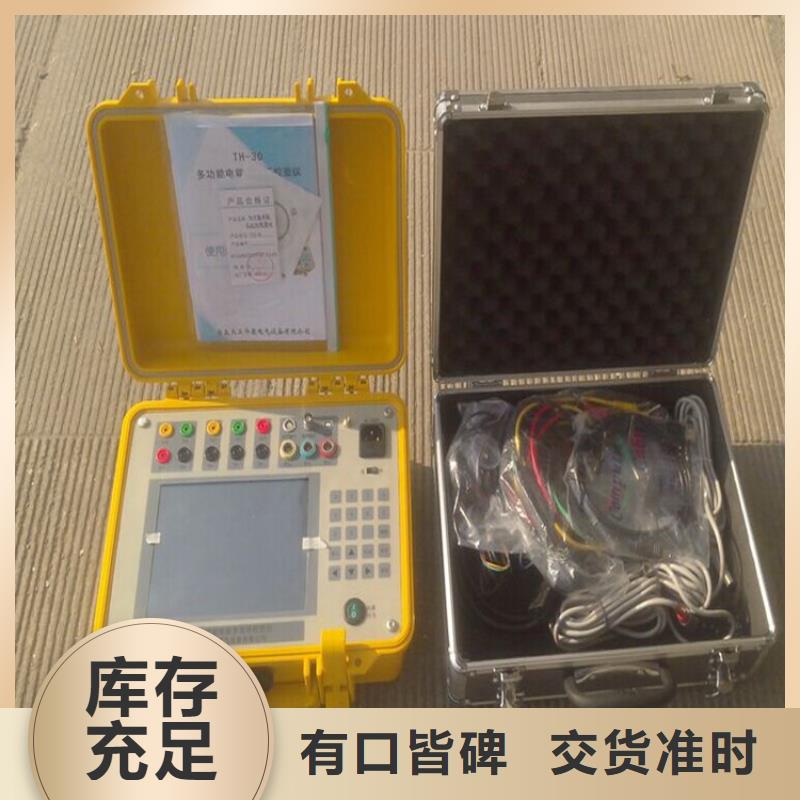

上海電能質量分析儀主要特點：1、多通道測量：4個電壓通道、4個電流通道同時測量。2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；3、可測量2-64次的電壓諧波和電流諧波含量；4、可測量總諧波畸變率；5、可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；6、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；7、可測量正序電流、負序電流、零序電流、電流不平衡度；8、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，并同時啟動自動錄波功能，將所發生事件的發生時間和實際波形記錄下來；9、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；10、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行錯接線檢查；11、選配大鉗表可以進行低壓電流互感器的變比和角差測量；12、諧波含量可以柱狀圖的形式顯示，視覺效果良好；13、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；14、10寸大屏幕彩色液晶屏顯示器1280×800；15、電容屏觸摸操作，簡便易學；16、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；17、諧波含有率國標查詢功能，可對國標允許值進行查詢；18、具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。19、數據可以存儲U盤，以便歷史查詢。20、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；21、分析軟件可按照國標要求生成專業的電能質量分析報表；22、儀器尺寸小、重量輕、攜帶方便； 23、內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；
<上海>天正華意電氣設備有限公司
上海采購配變臺區分支識別儀必看-質量好
<上海>天正華意電氣設備有限公司
上海電能質量分析儀 功能特點1.儀器是專門用于檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能。2.可測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。3.可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。4.電流采用鉗形互感器方式進行測量。因為采用鉗形電流互感器測量時操作人員無須斷開電流回路，就可以方便、的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表。5.可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、三相電壓允許不平衡度和電網諧波。6.可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7.所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。8.負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。9.電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。10.能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價11.可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；12.內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上，能滿足長期監測試驗點的需要。13.儀器具備USB接口，可方便的將數據直接拷貝到后臺管理計算機。14.與功能強大的數據管理軟件配合，可將實時采樣數據直接上傳到后臺管理計算機，在后臺進行更、更迅速的處理。
上海電能質量分析儀?主要功能與特點1)檢定各類交直流指示儀表、工頻和數字儀表、電能表等。?指示儀表：交流電壓表，電流表，有功(無功)功率表、相位表，功率因數表，頻率表，同步表，直流電壓表、電流表、功率表等。?工頻和數字儀表：交流電壓表，電流表，有功(無功)功率表、相位表，功率因數表，頻率表，直流電壓表、電流表、功率表等。?電能表：單相，三相四線和三相三線有功、無功電能表。2)輸出的交流電壓源，交流電流源，功率源均是高精度高穩定度的標準源、使用中無需加表監視，內部軟件自校準。3)交流電壓、電流能夠輸出2～31次諧波，諧波幅度0～40％任意可調，諧波相位可以任意設置。4)輸出直流電壓源、直流電流源均為高精度高穩定度標準源，使用中無需加表監視。5)數字移相相位調節細度為0.01°。6)可同時測量直流電壓和電流。7)輸出交流電壓、電流實現閉環控制保證低漂移及年穩定度。8)各項輸出采用動態負載，自動調整，使負載趨于恒定，降低負載調整率。9)自動故障檢測，可顯示出現故障部位。10)大容量的FLASH ROM，可存貯檢定數據。11)提供以太網及RS232接口，可與PC機或筆記本電腦連接進行檢定和進行報表檔案管理。12)整機重量≤18公斤。
<上海>天正華意電氣設備有限公司
上海采購配變臺區分支識別儀必看-質量好
<上海>天正華意電氣設備有限公司
上海電能質量分析儀只要幅值和相位是在有效范圍內，三相不平衡度可以任意設置。警告：本裝置的交流輸出只能用作標準交流信號源，不能作于電源給被檢設備供電，否則會燒壞本裝置。校檢設備時，被檢設備必須另行供電。4.2 諧波輸出和諧波參數儲存本裝置的3路電壓和3路電流可以單獨設置諧波含有量，諧波相位。諧波的含有量范圍0-40％，諧波的相位范圍0-359.999°，為了方便用戶快速加載諧波參數，省去繁瑣的加載程序，儀器能保存5種諧波方案，每一種諧波方案可以包含不超過總含有量40％上限的任意參數。一鍵式加載，便捷，實用，可靠。4.3 間諧波輸出和間諧波參數存儲本裝置的3路電壓和3路電流可以單獨設置間諧波參數。間諧波次數設置范圍0.25-80.75次，含有率0-40％。為了方便用戶快速加載間諧波參數，省去繁瑣的加載程序，儀器能保存6種間諧波方案，每一種間諧波方案可以包含不超過總含有量40％上限的任意參數。一鍵式加載，便捷，實用，可靠。4.4 閃變輸出和閃變參數存儲閃變是一種電壓現象，但本裝置也能在電流輸出上提供閃變現象。 本裝置的3路電壓和3路電流可以單獨設置短時間閃變值。閃變頻率設置范圍0.0001-100Hz波動量0-40％。為了方便用戶快速加載閃變參數，省去繁瑣的加載程序，儀器能保存6種閃變方案，一鍵式加載，便捷，實用，可靠。4.5 驟變輸出和驟變參數存儲驟變是一種電壓現象，但本裝置也能在電流輸出上提供驟變現象。本裝置的3路電壓和3路電流可以單獨設置驟變。驟變設置的時間范圍 1-1000000毫秒，變動范圍0-40％。為了方便用戶快速加載驟變參數，省去繁瑣的加載程序，儀器能保存6種驟變方案，一鍵式加載，便捷，實用，可靠。
上海采購配變臺區分支識別儀必看-質量好
上海電能質量分析儀矢量波形儀器有獨立的交流矢量圖顯示界面，交流源的幅值、相位一目了然。有獨立的波形顯示界面，具有示波功能，可以清晰的看到信號的時域波形圖，特別是加載了諧波后，可以很直觀的反映出諧波的波形圖。4.7 三相不平衡度本裝置的3路電壓、3路電流的幅值、相位都可以獨立設置，為方便檢測，本裝置設定了快捷檢定點εU＝2、 εU＝4、 εI＝10、 εI＝30。用戶也可以根據實際需要設定其他任意有效的不平衡度值輸出。4.8 儀器參數的設置儀器部分參數可以根據用戶的使用習慣，技術要求進行設置，有三種無功計算方法選擇，“延時法”、“濾波法”、“三角法”，可以設置與PC的通信波特率，按鍵音的開啟/關閉，源輸出時，閉環的模式可以選擇“基波恒定”、“有效值恒定”兩種模式，矢量圖有習慣法和三角法兩種顯示模式。
<上海>天正華意電氣設備有限公司 上海采購配變臺區分支識別儀必看-質量好
上海電能質量分析儀?使用本設備需要注意的事項為了保證使用者人身和設備的請仔細閱讀以下內容。在使用儀器的過程中請特別注意以下幾項事項，只有在以下事項滿足的條件下本公司才保證設備具有本使用指南所標稱的精度和可靠性，以及對操作者人身的性。? 在儀器上標明的電壓、電流輸入端子上可能有電壓，請勿用手直接接觸否則將有被電擊的危險，有可能會導致人身損傷，嚴重時可能導致死亡。? 儀器在工作時要求可靠接地，在設備的背面或側面有接地標識所示的接地端子，可以用于可靠接大地。設備本身的供電電源端子為三端電源插座，其接地端已經可靠和設備連接，因此如果能保證電源的接地線確實可靠接大地也能確保萬一設備出現漏電危險時不危及使用者的人身。? 儀器的電源線請使用帶地線的三端電源插頭，保證可靠接地。? 如果設備出現故障請及時通知我司維修，未經我司許可禁止打開設備。? 設備沒有防水能力，不可以進水。? 未經我司許可，禁止引用本文檔所有信息。? 本地的直流高壓輸出為隔離輸出模式，禁止直接接到本機的小信號直流測量的輸入上，如果接上有燒壞的內部器件的風險！
<上海>天正華意電氣設備有限公司 上海采購配變臺區分支識別儀必看-質量好
上海電能質量分析儀 頻譜分析”界面：圖七、頻譜分析界面頻譜分析界面如右圖所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流、B 相電流和C 相電流的諧波含量分布柱狀圖，相鄰次數的諧波含量柱用不同的顏色區分開，每10種顏色為一組，循環顯示；因32次以上的諧波一般情況下用不到，我們在柱狀圖里只顯示到32次。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和1－64次各次諧波的數值（用↑、↓鍵來翻頁）。無失真的信號應顯示次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，可繼續查看各相電壓、電流的1~64次諧波，按退出鍵返回主菜單。
上海電能質量分析儀 頻譜分析”界面：圖七、頻譜分析界面頻譜分析界面如右圖所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流、B 相電流和C 相電流的諧波含量分布柱狀圖，相鄰次數的諧波含量柱用不同的顏色區分開，每10種顏色為一組，循環顯示；因32次以上的諧波一般情況下用不到，我們在柱狀圖里只顯示到32次。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和1－64次各次諧波的數值（用↑、↓鍵來翻頁）。無失真的信號應顯示次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，可繼續查看各相電壓、電流的1~64次諧波，按退出鍵返回主菜單。
<上海>天正華意電氣設備有限公司 上海采購配變臺區分支識別儀必看-質量好
上海電能質量分析儀請遵守所有的防范措施為了避免發生電擊危險，無論儀器處于待機模式還是工作模式，操作者均不可與輸出端子以及連接到這些端子的任何導體建立電氣接觸。在工作期間，這些端子上可能會存在的對人體有一定傷害乃至嚴重傷害的電壓。本裝置嚴格按照以及電力部相關標準設計和進行定型試驗并且在交付使用時是的。注意事項 1. 本裝置為高精度電子設備，運輸及使用過程中務必輕拿輕放。 2. 本裝置為高精度電子設備，為保證輸出和測量的精度，裝置開機后應預熱 30min以上。 3. 裝置供電電源為 AC 220V，50Hz；請勿將直流或其他電源接入到電源輸入端。 4. 裝置配套的聯機軟件需運行在Windows XP或Windows 7操作系統下。 5. 非專業人員請勿進入參數校準界面進行校準操作。6. 裝置工作異常時，應及時與廠家聯系，請勿自行維修。7. 所有非授權的私自拆機行為將視作主動放棄享有的保修權利。使用 1. 裝置必須使用帶有保護接地的電源插座。2. 裝置使用之前先通過接地端將機身可靠接地，以防止裝置運行中機身感應靜電。3. 禁止將外部電壓或電流信號接入到裝置的信號輸出端。4. 禁止將超出測量范圍的信號接入到裝置的信號測量端。5. 禁止將前面板的任何連接插頭接到接地端。6. 當斷開連接電纜時，總是先關閉源輸出。7. 當輸出電壓大于 36V時應注意，防止觸電事故的發生。8. 當裝置正在輸出時，禁止帶電插拔輸出信號線。9. 裝置與PC通訊連線前，應先斷開裝置電源，然后再連線，以免造成裝置損壞。10. 裝置前、后部或底部留有通風的散熱槽，為確保裝置正常工作，切勿堵塞或封閉散熱風槽。11. 清潔箱體時，應將供電電源斷開，將電源插頭拔下，再用清潔劑或濕布小心擦拭。12. 切勿將裝置置于潮濕或有凝露的環境中運行。13. 切勿將裝置置于有易燃氣體和水蒸汽的環境中運行。14. 切勿將裝置露天放置，以免淋濕或曝曬。15. 裝置使用完畢后應放入外包裝箱內存放。
<上海>天正華意電氣設備有限公司
上海采購配變臺區分支識別儀必看-質量好
上海電能質量分析儀波形顯示測量部分1、測試目的通過本項目可以顯示各參量的波形，了解各參量之間的相位關系（超前或滯后），觀察波形的畸變情況，分析畸變產生的原因，PT和CT有無過負荷的情況。2、測試方法根據被測設備的接線方式的不同而進行不同的接線：三相四線接線方式的設備按照圖十四進行接線；三相三線接線方式的設備按照圖十五進行接線。接好線后進入“波形顯示界面”進行測試。（四）、頻譜分析測量部分1、測試目的本功能用來顯示各相電壓參量、各相電流參量1－50次諧波含量的柱狀圖以及各參量（1－64次）諧波的含量百分比，總諧波失真度等指標，以此來判斷該相電壓或電流電能質量的好壞。2、測試方法根據被測設備的接線方式的不同而進行不同的接線：三相四線接線方式的設備按照圖十四進行接線；三相三線接線方式的設備按照圖十五進行接線。接好線后進入“頻譜分析界面”進行測試。
