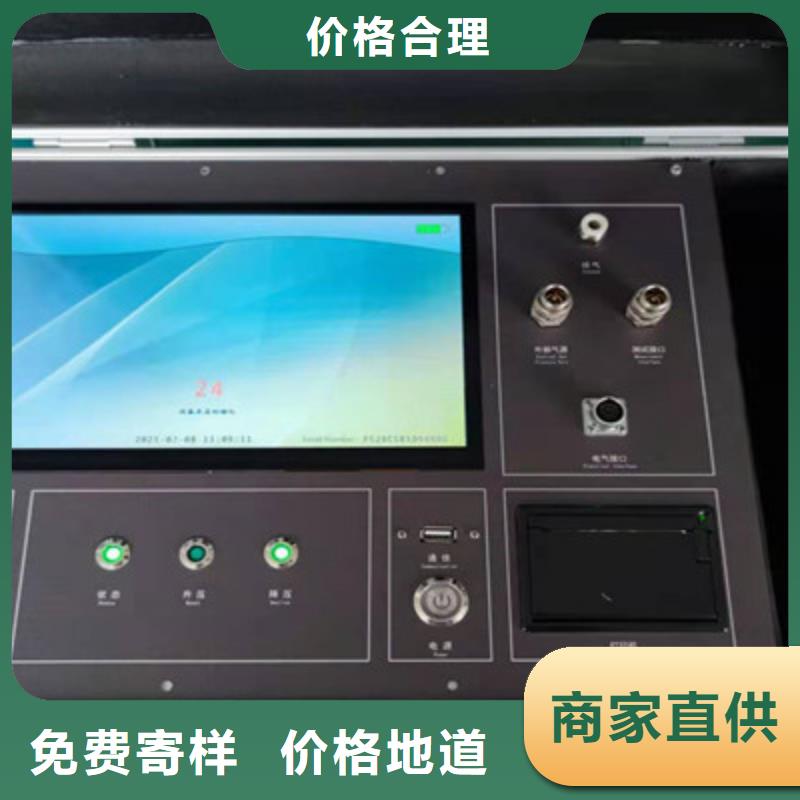

上海瓦斯繼電器校驗儀 感謝您使用本公司 TH-SF6密度繼電器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電， 您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修?！乐够馂幕蛉松韨κ褂眠m當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息?！ふ埼鹪跓o儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<上海>天正華意電氣設備有限公司

上海瓦斯繼電器校驗儀 感謝您使用本公司 TH-SF6密度繼電器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電， 您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修?！乐够馂幕蛉松韨κ褂眠m當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息?！ふ埼鹪跓o儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<上海>天正華意電氣設備有限公司 上海電動機保護測試儀品質保證

上海瓦斯繼電器校驗儀 將壓力釋放閥信號線接至校驗裝置信號接線柱。測試項目1.開啟、關閉壓力試驗，測試過程如下：1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。5.數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打?。簻y試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！

<上海>天正華意電氣設備有限公司 上海電動機保護測試儀品質保證

上海瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。上海瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性?；赜蜁r間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。

上海瓦斯繼電器校驗儀瓦斯（氣體）繼電器信號接線圖: Q/:: e. M￥?3.瓦斯繼電器校驗儀主要特點：瓦斯（氣體）繼電器校驗儀主要特點是：3.1 流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。3.2 本測試儀自動化程度高。采用高性能附彩色觸摸屏，操作簡單，一目了然，操作實驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。3.3 本測試儀技術性能完全可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。3.4本校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。4.主要技術性能4.1氣體繼電器：1、流速試驗： Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s小分辨率： 0.01m/s 精度0.5級；2、容積試驗：0~500ml，小分辨率0.1ml，誤差≤5％.3、密封試驗：0.1~500Kpa，小分辨率1 Kpa，精度1.5級，時間:0-5分鐘，10分鐘，0-20分鐘。4.2試驗介質：a)瓦斯繼電器試驗介質為變壓器油；4.3電源：AC220v 50HZ，功率240W；4.4儀器箱：由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。瓦斯繼電器校驗儀（機械部分）：外型尺寸：70×30×60cm重量35kg；彩屏觸摸微機測控箱：外型尺寸：51×41×33cm重量15kg；5.結構原理：本機由氣體繼電保護校驗儀和微機測控箱組成瓦斯繼電保護校驗儀自動測試儀（圖一）；氣體繼電保護校驗儀底部設有油盆（圖中未畫出），[可調支架] 20裝在油盆內，支架四角有調整水平的調節螺釘，由[拉桿緊固件] 7、[壓力油筒] 2的組件和[快速閥] 11、[回油筒] 14的組件通過[被試繼電器] 8組成整體，通過拉桿中部的軸承將組裝好的本體支撐在軸承座上，[拉桿] 18上有[雙向定位板] 21的孔和軸承座上的[定位銷] 19構成90°的自動定位，由于兩側重量相近，試驗人員可輕松地將校驗臺旋轉至水平或垂直位置。[壓力油筒] 2頂部有[進氣閥] 3可通過微型空壓機（圖中示畫出）的[軟管] 24連接。

<上海>天正華意電氣設備有限公司
上海電動機保護測試儀品質保證

上海瓦斯繼電器校驗儀氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重氣體”。重氣體動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。1）概念輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

上海電動機保護測試儀品質保證

上海瓦斯繼電器校驗儀數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！七、裝箱清單序號項目單位數量設備及配件1壓力釋放閥校驗儀臺11過渡盤個32密封圈個若干3信號線根14橡膠軟管根15電源線根16保險管個5其它附件1說明書本12合格證張1變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。3 密封壓力試驗密封壓力值大于關閉壓力且低于開啟壓力的進口壓力，當進口壓力升到該壓力值時，釋放閥應可靠密封而不滲漏。
