衢州局部放電檢測儀檢測主機電池供電：采用可充電鋰電池供電，可保證系統持續工作8小時以上?LCD顯示：使用3.5寸真彩?超聲傳感器：內置超聲波傳感器，可通過頭戴式耳機聽取局部放電超聲波信號EV傳感器：內置TEV傳感器；?擴展接口：可選配HFCT、超聲聚波器、接觸式超聲波傳感器、超聲延長探頭；?局放顯示：通過柱狀圖、PRPD、PRPS三種譜圖顯示；?超限報警：使用紅、黃、綠三色指示提示局部放電的嚴重程度；?溫濕度：內置溫濕度傳感器，可顯示檢測現場的溫濕度；?電量指示：電池電量實時指示；?軟件系統：采用嵌入式系統；?重量較輕、易于便攜、使用方便；三、操作說明3.1 操作界面圖五、操作顯示界面操作方法3.2.1 開關機長按“開/關機”鍵直至顯示屏顯示開機界面，檢測儀開機；在開機情況下，按“開/關機”，檢測儀進入關機界面，檢測儀關機。3.2.2 檢測傳感器選擇在開機情況下，按“傳感器選擇”鍵，可以切換不同的檢測方式，開始后默認為TEV檢測。切換到相應的傳感器后，按“方向”O(jiān)K鍵即可進入到該傳感器檢測方式下。本機可以支持TEV傳感器（內置）、 超聲波傳感器（內置）、超聲波延長探頭、超聲聚波器、接觸式超聲波傳感器、HFCT傳感器。3.2.3 譜圖模式選擇在開機主界面下，按“方向”左鍵或右鍵可以切換不同的譜圖檢測模式，本機有柱狀圖、PRPD、PRPS三種譜圖顯示方式，顯示界面的譜圖顯示上部有相應的標簽“HIS”、“PRPD”、“PRPS”指示。注意：譜圖模式切換時，不需要按OK鍵確認，按“方向”左鍵或右鍵切換時，直接進入該測試模式下。

<衢州>天正華意電氣設備有限公司

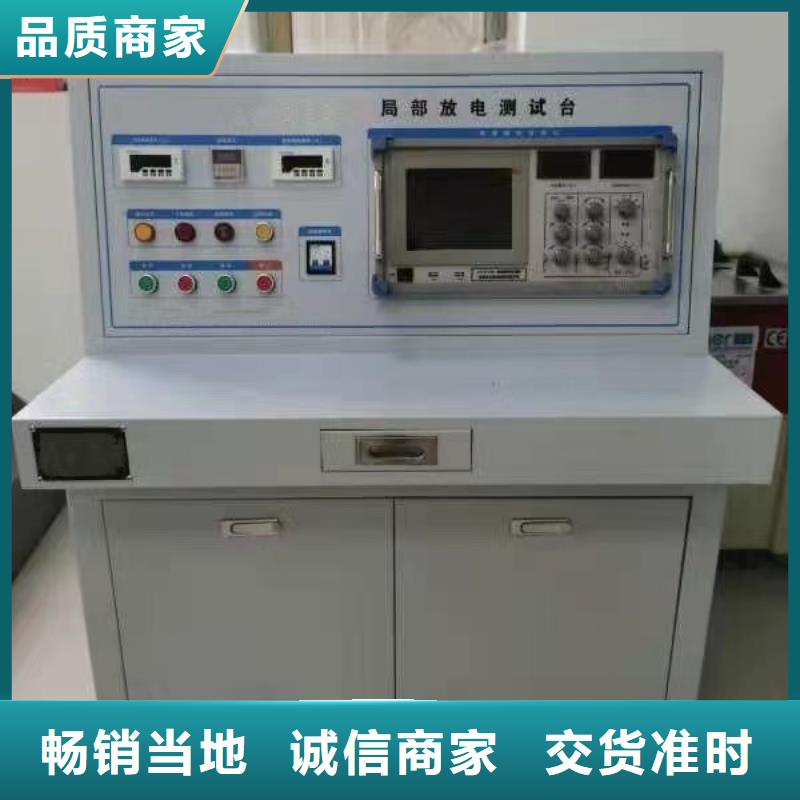

衢州局部放電檢測儀 在了解了局部放電的基本理論之后，在本章我們的重點轉向?qū)嶋H操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。局部放電測試電路的三種基本接法及優缺點。并聯法 串聯法 平衡法（1）標準試驗電路，又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。（2）接法的串聯法，其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可變壓器雜散電容的影響，而且可做大電容試驗。缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。值得提出的是：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。二、采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。

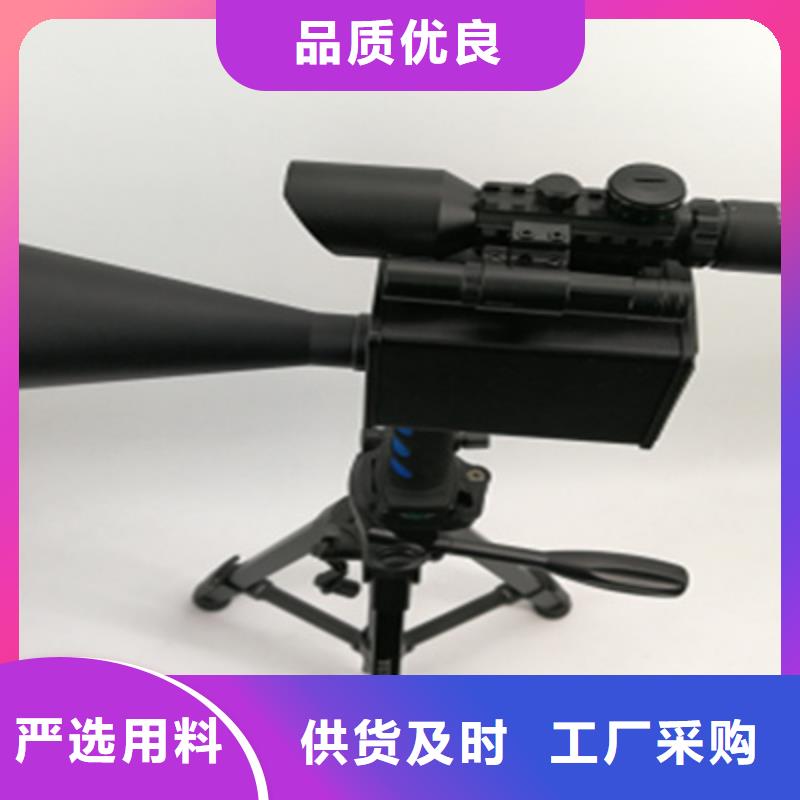

衢州供應批發局放定位儀-全國配送
<衢州>天正華意電氣設備有限公司

衢州局部放電檢測儀常用試驗回路和試驗形式5.1、常用試驗回路（試品接入輸入單元的方法）5.1.1標準接法電路-并聯法：試品電容Cx與輸入單元并聯，它適合于必須接地的試品，這個電路的缺點是試驗變的雜散電容和試品電容Cx并聯，這雜散電容對于大容量試品來說固然可以忽略，而對于小電容試品來說容易引起誤差，當然，采用正確的獨立小方波直接校正法可以避免這種誤差。圖二：并聯法5.1.2、串聯法：它實際上是將Cx與Ck互換一下，讓試品電容Cx與輸入單元串聯，這種電路要求試品低壓端對地懸浮，其好處是變壓器對地雜散電容與耦合電容并聯。在試品電容小于對地雜散電容時可以不接耦合電容器，讓對地雜散電容來代替Ck，可給試驗帶來簡便。本電路的主要缺點是試品高壓擊穿時可能損壞輸入單元。圖三：串聯法5.1.3、平衡法：它要求兩個試品相似，至少電容是同一數量級，為了使測量結果好，兩試品的介質損耗角正切，尤其是它們的頻率關系相同。本電路的優點是可以部分抑制外來干擾，并可變壓器對地雜散電容的影響，也可比不平衡電路的試驗電壓取得高。它的缺點是，除了需要相似的兩個試品外，當產生放電時，必須辨別是哪個試品放電。圖四：平衡法5.1.4、橋式法：這種電路的主要優點是對外來干擾有額外的抑制作用，因?yàn)橥ㄟ^電橋的平衡來抑制掉外干擾的影響，抑制比很高。其缺點是試驗電路復雜，限制條件多，對試驗人員技術水平有較高要求。圖五：橋式法5.2、常用試驗形式5.2.1、工頻試驗5.2.2、中頻試驗5.2.3、工頻串聯諧振試驗圖六：局部放電試驗標準接法電路（直接法的并聯法）圖中：A－輸入單元的初級始端；B－輸入單元的初級末端，C－輸入單元的初級中心抽頭，E－輸入單元地。

衢州供應批發局放定位儀-全國配送 <衢州>天正華意電氣設備有限公司

衢州局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。

<衢州>天正華意電氣設備有限公司 衢州供應批發局放定位儀-全國配送

衢州局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事項6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因?yàn)椴僮骺刂品矫娴脑蚨乖囼?yàn)回路很復雜。試驗回路高壓側的回路面積應盡可能的小。6.1.3、試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路6.2.1、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的“5.1、常用試驗回路”選擇。通常情況下選擇“并聯法”測試回路。、選擇合適的檢測阻抗（輸入單元），見附錄一：“檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電6.3、設備操作設備驅動程序安裝本系統在WINDOWS XP 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法。6.3.1.1采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤（win2000xp路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。

衢州局部放電檢測儀尊敬的顧客感謝您使用本公司的產品。在您初次使用設備前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用我公司設備。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的設備可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于試驗設備均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。三年內如產品出現缺陷，實行免費維修。三年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當設備連線處聯機狀態時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品做聯機試驗前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無產品蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<衢州>天正華意電氣設備有限公司 衢州供應批發局放定位儀-全國配送

衢州局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”O(jiān)K鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”O(jiān)K鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”O(jiān)K鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”O(jiān)K鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

<衢州>天正華意電氣設備有限公司

衢州局部放電檢測儀特高頻(UHF)電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的特高頻電磁波）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式特高頻傳感器和外置式特高頻傳感器。由于現場的電暈干擾主要集中300MHz 頻段以下因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測定位以及缺陷類型識別等優點。 特高頻測量原理圖3.4高頻電流互感器（HFCT）高頻電流互感器主要用于高壓電氣設備的局部放電檢測，采用脈沖電流原理。由于絕大部分高壓電氣設備，其高低壓側或接地部分都存在分布電容，高場強區發生放電時，會耦合到接地部分并通過接地線進入大地。HFCT卡在接地線上，檢測其局放產生的脈沖電流信號，從而獲得被檢測設備的局部放電信息。主要用于電纜變壓器電抗器開關柜等中高壓設備的局部放電信號檢測。利用HFCT 套接電氣設備接地線的檢測屬于非侵入式的檢測方法 被檢測設備不需要停運，簡單可靠。

<衢州>天正華意電氣設備有限公司 衢州供應批發局放定位儀-全國配送

衢州局部放電檢測儀儀器基本操作5.1儀器開啟/關閉按下按鈕，開機畫面顯示在屏幕中。若要關閉儀器，長按 按鈕。概要信息設備在進入正常運行狀態后，顯示系統主菜單。主菜單界面下顯示有“暫態地電波超聲波特高頻高頻電流檢測記錄系統設置等選項。在界面上方，顯示當前時刻和電池電量狀態。系統設置系統設置界面對系統的基本信息進行瀏覽設置。?存儲目錄試驗過程中數據庫文件和圖片文件保存的位置。注:記錄數據可在“首頁-檢測記錄”查看。若新建一個已存在的目錄，則會直接將之前目錄中數據清空，請謹慎操作。所有數據存儲路徑在設備系統可對接RFID設備實現對應數據的智能讀寫操作。?藍牙設備搜索并連接周圍可用的藍牙設備。?音量調節調節系統輸出音量大小?日期和時間修改系統的時間和顯示日期恢復出廠設置將系統中試驗過程中產生的數據和圖片進行清理，在沒有導出數據之前，請謹慎操作設備信息軟件版本，硬件版本以及系統發布日期。測量TEV試驗有4種顯示圖：波形圖，PRPD圖，PRPS圖，統計圖。在運行狀態下，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行TEV試驗相關參數設置。?數據區當前測量過程中的值、背景值和當前值?歷史極值區當前測量過程中近的20個周波的值。?圖表區波形圖—當前測量數據波形，根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—二維圖譜，放電相位分布圖譜，顯示放電水平、相位以及峰值頻次的關系，其中縱軸代表放電水平，橫軸代表相位0-360度，不同的像素顏色代表不同的峰值頻次。PRPS圖—三維圖譜，脈沖序列圖譜，顯示時間、相位及放電水平的關系，縱軸代表放電水平，橫軸代表相位，Z軸代表時間，脈沖不同顏色代表放電水平的大小不同，右側顏色標識代表縱軸不同的百分比所使用的不同顏色。通過該模式可以區分干擾和放電，以及隨時間變化不同相位信號的變化。

<衢州>天正華意電氣設備有限公司 衢州供應批發局放定位儀-全國配送

衢州局部放電檢測儀是本公司自主開發的一款多功能局部放電檢測儀，內置了開放式超聲波傳感器和TEV傳感器，可進行開關柜、環網柜等電力設備的局部放電檢測；并可通過外擴接口接入接觸式超聲波傳感器、超聲延長探頭、超聲聚波器、HFCT傳感器等多種傳感器，也可以進行GIS、變壓器、架空線、電纜等電力設備的局部放電檢測。本檢測儀具備柱狀圖、PRPD、PRPS三種譜圖檢測方式，內置大容量TF卡可以對檢測數據進行存儲、采用3.5寸LCD、內置鋰電池供電、操作簡單、使用方便、攜帶方便，能夠滿足絕大多數電力設備的日常巡檢任務。檢測主機如圖四所示：圖四、TH-ZH02檢測主機2.1 性能參數2.1.1 TEV傳感器?安裝方式：內置?檢測頻帶：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 開放式超聲波傳感器?安裝方式：內置＋超聲波延長探頭?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接觸式超聲波傳感器?頻帶范圍：15-70kHz?中心頻率：40kHz ?靈敏度峰值：＞75dB?適用于GIS、全絕緣開關柜、電纜2.1.4 超聲聚波器?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT傳感器?安裝方式：卡鉗式安裝?信號接口：BNC/N頭 ?檢測頻帶：1～100MHz；?靈敏度：＞6mV/mA；?孔徑：60mm；（可定制）

<衢州>天正華意電氣設備有限公司 衢州供應批發局放定位儀-全國配送 <衢州>天正華意電氣設備有限公司

衢州局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面?zhèn)鞑ィ⑼ㄟ^開關柜縫隙輻射出去然后沿開關柜外表面?zhèn)鞑ィ瑢Φ匦纬沙掷m(xù)時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。
