工頻放電電壓的測試裝置衢州 <衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀6、儀器輕巧、便捷適用于現場使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80％ RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10％ 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；（附圖1：LXQ-II-35消諧器測試樣例圖）（附圖2：LXQ-II-10 消諧電阻器測試樣例圖）7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。八、消諧電阻器主要電氣參數：九、注意事項：1、在測試狀態下（儀器面板上紅燈亮?xí)r）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。

衢州非線性電阻測試儀投切原理圖5、按下設置聽見繼電器動作后，按下面板的啟動按鈕，緩慢調整電壓調節旋鈕。觀察LCD屏幕上電壓曲線和電壓值，直至屏幕出現如下波形，觸摸屏上按下圖像“保存”按鈕。調節電壓旋鈕至 點，按下儀器面板復位按鈕。圖九 測試波形6、斷開測試裝置電源、恢復接線，結束試驗。再次警告！測試開始前，必須確保測試裝置可靠接地，必須確保電壓調節旋鈕處于“0”位置；測試啟動后，不允許觸摸被測樣品；隨機贈送鱷魚夾為普通鱷魚夾，測試啟動后禁止直接用手操作！單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771 18669895723過電器保護測試儀避雷器測試儀器工頻放電電壓的測試工頻放電電壓的測試儀工頻放電電壓的測試裝置過電壓保護器試儀過電壓保護器檢測儀滅磁過電壓測試儀滅磁和轉子過電壓保護試驗勵磁系統的滅磁及過電壓性能測試

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州
工頻放電電壓的測試裝置衢州 <衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀試驗二、滅磁過電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接，確保滅磁開關處于分開狀態拔出發電機碳刷、轉子接地保護裝置和轉子電壓表的保險拔出，功率柜直流輸出側刀閘保持在斷開位置，斷開軸電壓抑制回路。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。滅磁過電壓試驗接線圖如下所示：圖七、過電壓試驗接線圖3、通過觸控方式在LCD屏上，選擇“過電壓”按鈕，退出耐壓試驗程序，進入過電壓測試程序。彈出窗口中根據需要將漏電流報警門限值選定300mA、450mA或600mA。4、針對滅磁以及過電壓設計的電壓值，儀器設計了三個測試電阻，根據測試需要選擇性投切。Vh與Vm之間電阻默認10K，需要投切時（測試波形不好）先投R1若啟動后達不到理想效果，可再次投切R2再啟動觀察，正常測試用不到投切電阻。投切R1后為5K，投切R2后電阻為3.3K。Vh與Vm間可根據測試需求可外接可調電阻，注意操作！過電器保護測試儀 避雷器測試儀器 工頻放電電壓的測試 工頻放電電壓的測試儀 工頻放電電壓的測試裝置 過電壓保護器試儀 過電壓保護器檢測儀 滅磁過電壓測試儀 滅磁和轉子過電壓保護試驗 勵磁系統的滅磁及過電壓性能測試

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州

衢州非線性電阻測試儀感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部?jī)?nèi)容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正?，F(xiàn)象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接?。?，需將接地端良好接地。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州 工頻放電電壓的測試裝置衢州 <衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求。《 電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總?cè)蹟嗥魍庵鸩綄F(xiàn)有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總?cè)蹟嗥髋浜蠒r(shí)，應考慮動作特性的不同，對級差作適當調整?！? 電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重?fù)p壞至關重要。電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

衢州非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州 <衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請?zhí)貏e注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

衢州非線性電阻測試儀主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步和無線同步支持取三相電壓基準信號、（選配一：B相電壓基準信號、選配二：感應板三種方式）。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（三相電壓取樣）圖3-1測試線接線方法如圖3-1所示，請先接兩機的地線，再接一根電流測試線（3芯）， 接電壓測試線（4芯）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA檔 標配為2-10mA），再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT測試單元端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。軟件設置：電流量程：根據主機面板上選擇電流量程對應設置。同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線；無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。抗干擾（選配一）：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州

衢州非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至?xí)懈邏?請?zhí)貏e注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓?jiǎn)栴};6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

<衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請?zhí)貏e注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州

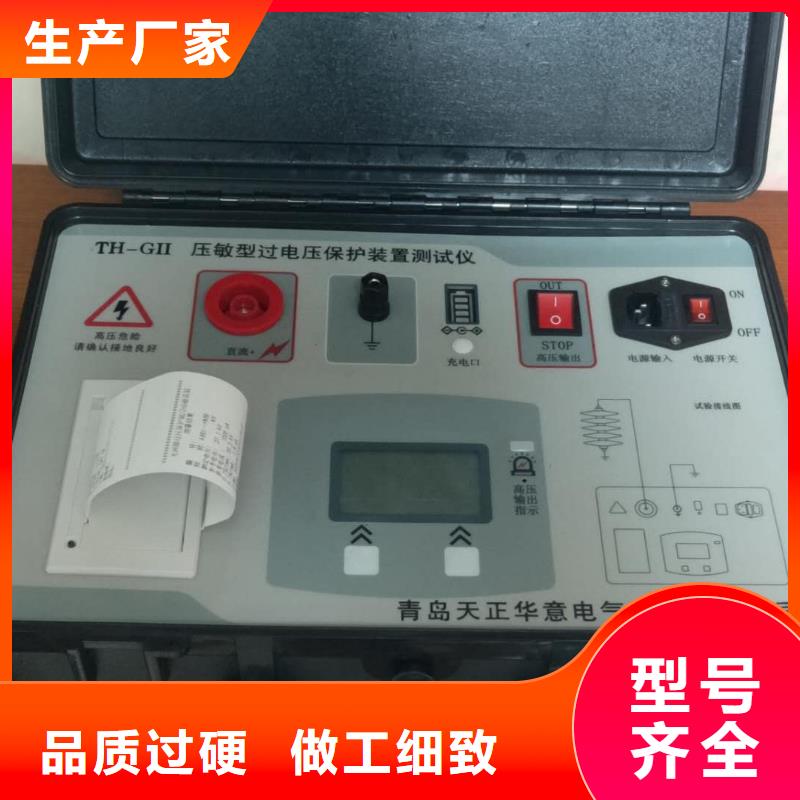

衢州非線性電阻測試儀 現場接線及使用a開關機：將電源開關打至“ON”狀態儀器顯示屏上顯示開機畫面（如圖2）將電源開關打至“OFF”狀態，儀器關閉。歡迎使用氧化鋅避雷器直流特性測試儀圖2 開機顯示界面b測量功能選擇頁面：等待2秒鐘，儀器進入“功能選擇”頁面（如圖3）。功能選擇無間隙 ZnO避雷器非線性電阻ZnO閥片選擇衢州非線性電阻測儀 進入圖3 功能選擇個菜單項為“無間隙ZnO避雷器”測量功能，用于檢測10kV及以下電力系統用無間隙氧化鋅避雷直流參考電壓U1mA和0.75U1mA下的泄漏電流。第二個菜單項為“非線性電阻ZnO閥片”測量功能，用于氧化鋅非線性電阻ZnO閥片在直流參考電壓U10mA和0.5U10mA下的泄漏電流。第三個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。頁面底部左邊是“選擇”字符，指顯示屏下方左邊的按鍵為“選擇”功能，按下后將在上述三個菜單項間循環切換。頁面底部右邊是“進入”字符，指顯示屏下方右邊的按鍵為“進入”功能，按下后將根據菜單項功能進入對應的功能頁面。4.3 “無間隙ZnO避雷器”測量功能圖4 無間隙過電壓保護器或氧化鋅避雷器試驗接線示意圖當菜單項在“無間隙ZnO避雷器”項時，按功能鍵將進入“無間隙ZnO避雷器”測量功能，見圖5 直流測量無間隙ZnO避雷器退出 進入圖4 直流泄漏電流測量界面確定加直流高壓？確認試品接線對應退出 進入圖5 直流泄漏選擇界面注意事項：（1）在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓；（2）開始測量前，應確認接線正確，接地良好，以免發生電擊事故。（3）10秒內無操作，儀器自動返回上一頁面。測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U1mA下的電壓及U1mA/0.75倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖6所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。

工頻放電電壓的測試裝置衢州 <衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀目前，發電廠、變電站的直流電源系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的直流電源保護級差配合測試儀，以方便運行維護部門對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網可靠運行。本測試儀適用電壓等級DC110V、DC220V的直流電源系統適用。二、功能特點及技術參數1、功能特點整個系統分上位機顯示、控制和下位機執行、保護兩部分。采用集中控制的方式，提高系統的性和便捷性。1、采用100M數據采集卡，VC開發平臺，采樣速率高，準確可靠。2、計算機控制，全漢化圖形界面，操作簡單，使用方便。3、具有小電流預估和短路校驗兩種工作模式。4、純大功率電阻負載，線性度好，精度高，輸出調節采用了大功率開關管以實現無觸點調節。5、可存儲大量數據（具體視硬盤容量而定），實現電子存檔；報表打印輸出，歷史記錄快速查找，方便分析。 2、技術參數1、工作電源：AC220V，50Hz2、電壓等級：DC110V/DC220V3、電壓精度：±0.5%4、電流精度：±1%5、預估精度：±5%6、延時時間量程：0~1s7、延時調節精度：0.1s8、錄波分辨率：12位9、裝置外形尺寸：185*427*380mm3、使用要求及外觀說明3.1 現場條件1）具有固定或移動配電盤，配電盤設有單相220V交流輸出，輸出功率不小于1KW，輸入有自動空氣開關保護。2）現場具有直流電源系統配套的蓄電池組。3.2對操作人員要求1）帶手套、佩戴防護眼鏡；2）攜帶常用五金工具和萬用表。3.3短路測試及注意事項1）測試流程

<衢州>天正華意電氣設備有限公司

衢州非線性電阻測試儀滅磁過電壓測試裝置由電壓調壓電路、高壓升壓電路，漏電流設定及檢測電路，電壓、電流測量電路，保護電路及電壓波形的彩色圖形顯示等部分組成。其中，AC/DC高壓升壓電路能調整輸出電壓至需要的值，漏電流設定及檢測回路能設定擊穿電流，測試過程中通過LCD屏幕實時顯示電壓和漏電流值，當漏電流值達到或超過預定漏電流值時，測試裝置將立即自動復位，并亮起超漏報警燈，蜂鳴器開始鳴叫（通過儀器面板復位按鈕關閉報警燈和蜂鳴器）。測試裝置具有定時復位功能，樣品在要求的的試驗電壓作用下達到規定的時間時，測試裝置具有自動復位切斷試驗電壓功能。測試時若被測樣品發生擊穿，漏電流超過設定的擊穿（或保護）電流，測試裝置自動切斷輸出電壓，同時聲光電報警提示。原理圖如下所示：圖一、工作原理圖四、技術指標輸出電壓 AC:0---5000VDC:0----5000V輸出功率：2000W（變壓器功率可選）精度參數：電壓精度< 3 % 電流精度< 2 %漏電流范圍：AC:0-100 mA（5000V）AC:0-600 mA (3500V 過電壓使用)DC:0-30 mA（5000V）滅磁過電壓范圍：AC:0—3500V波形顯示：8吋彩色LCD顯示屏定時范圍：基本1—180秒，（也可任意時間定制）波形數據存儲：USB盤（存儲容量8GB）外形尺寸：380寬*320高*260深重 量：約 23kg供電電源：AC220V（±10%），50Hz五、測試裝置器外觀測試裝置尺寸為：380mm×320mm×260mm 前面板換分為L(zhǎng)CD顯示區域，測試、超漏和電源指示燈，AC220V輸入口，高壓輸出口，遙控高壓測試棒接口，USB存儲器端口，電壓調節旋鈕，啟動和復位按鈕。儀器背面板主要有一個散熱口(當功率較大時風扇自動開啟，功率降低后自動關閉)和四個地腳支架組成（儀器平放時，應打開地腳支架，用于機箱內部熱空氣導出）。圖二、測試裝置前面板圖 地鐵直流保護測試系統 無線絕緣子分測試儀 零值測定儀 非線性電阻測試儀 感應式避雷器帶電測試儀 避雷器閥片直流參數測試儀 避雷器直流參數測試儀 避雷器閥片參數測試儀 避雷器直流測試儀

<衢州>天正華意電氣設備有限公司 工頻放電電壓的測試裝置衢州

衢州非線性電阻測試儀儀器功能特點：3.1 采用全自動化程控測試技術，能夠?qū)οC器及非線性電阻進行工頻伏安特性測試，測量精度高；3.2 彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，極其方便；3.3 自帶打印機能夠及時將試驗數據自動打印輸出。3.4 可以設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器電流指標。四、主要技術參數：4.1 儀器適用于對6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以內為有效測量數據）。4.2 交流輸出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流輸出 1mA～3mA～5mA～10mA;采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內。4.4 測量準確度： AC:±1% DC:±1% 4.5 使用環境：戶內和戶外均可4.6 環境溫度/濕度：-20℃～50℃ 不大于80% RH4.7 電源：內置高能鋰電池供電，充電AC:220V±10%/50Hz。五、消諧電阻器參數測量?jī)x操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；便攜式耐壓測試儀氧化鋅避雷器檢測儀氧化鋅避雷器測試儀工頻過電壓保護試驗裝置工頻過電壓保護試驗儀氧化鋅避雷器直流特性測試儀氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀滅磁過電壓保護測試儀消諧電阻器參數測試儀消諧電阻器測試儀消諧測試儀
