衢州變壓器油色譜在線監測系統 檢測器變壓器油色譜儀檢測器采用單元組合設計，可提供熱導檢測器(TCD)、氫火焰離子化檢測器（FID）、電子捕獲檢測器(ECD)、火焰光度檢測器(FPD)和氮磷檢測器(NPD)等五種檢測裝置，多同時安裝四個檢測器。見圖四三、安裝準備1、安裝準備儀器應安裝在專用的色譜儀器分析實驗室內，以便于將儀器與氣源分開管理。儀器應安裝在牢固無振動的水泥或木質工作臺上，工作臺的臺面上應留有足夠的空間，以便于放置電腦、色譜數據工作站、記錄儀、積分儀等外圍設備，工作臺的背后應留有一事實上的間隙（0.5米以上），以備于儀器維護保養。電源應有足夠的功率（大于5KW）。儀器應遠離火種，室內不得有強腐蝕性氣體，應避免室內溫度劇烈波動和空氣的過分流動。工作臺（高0.7-0.8米＊寬0.6-0.7米＊長2米）的設置請參照（圖五） 。圖五 工作臺的設置儀器所需要的載氣和輔助氣體，一般可由高壓氣體鋼瓶、氣體發生器、無油空氣壓縮機等裝置提供，高壓氣體要經過減壓閥減壓后供給儀器。氣源是儀器啟動的前提條件，所以必須提前考慮。若用戶訂貨時提出具體的使用要求時，制造商可以協助用戶購置必要的設備。儀器根據檢測器的配置情況應選擇不同的氣體，氣體的種類和基本參數及選用原則請參照（表一）。表一檢測器 氣 源 入口壓力 純 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 無灰塵、油霧、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％儀器允許使用氣體發生器、無油空氣壓縮機等裝置來提供儀器的工作氣源。氣體發生裝置或空氣泵產生的氣體含水量較高，使用時一定要進行必要的氣體凈化。使用氣體凈化裝置時要注意對該裝置的定期保養。

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家

衢州變壓器油色譜在線監測系統用一根尺寸合適的電線接到樓房的總管線上或接到總導管的入地處。2、把接地用的長釘子打進潮濕的土層里并接到入地處。3、也可以接到其它可靠的入地處。絕緣的地線必須牢固地接在裝置上。不要用夾子把地線夾在管子或接地柱上。也不要使用其它會使接頭松動的方法來連接。接頭必須用銅焊或錫焊，盡可能減小接地接頭處絕緣電阻的下降。如果按裝得不合適，在接頭處就可以量到電阻，再加上地線上的電阻就會使絕緣的接地裝置上產生我們所不希望的電勢。在安裝地線的時侯要它偶然和其它地線接觸這會給絕緣帶來不良的影響。絕緣線必須接在配電盤的絕緣母線上，再從配電盤上通過接頭和電源地線分別接到儀器系統的各個單元上。絕緣母線可由配電盤上的接地板構成。所用的電線尺寸應使遠一點到主配電盤接地處的接地電阻。請與當地的電器檢查部門商量所用的電線規格。當多層建筑物中安裝了電網處理裝置時，應把電網處理裝置的外殼與建筑物結構中的鋼筋接起來，這樣才能減少接地噪聲。地線的一端應接到線路處理裝置的外殼上，另一端應焊接在近的樓房豎梁鋼筋上。把地線接到建筑物的鋼筋上比把地線接到地下室單獨的接地柱上要好

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家

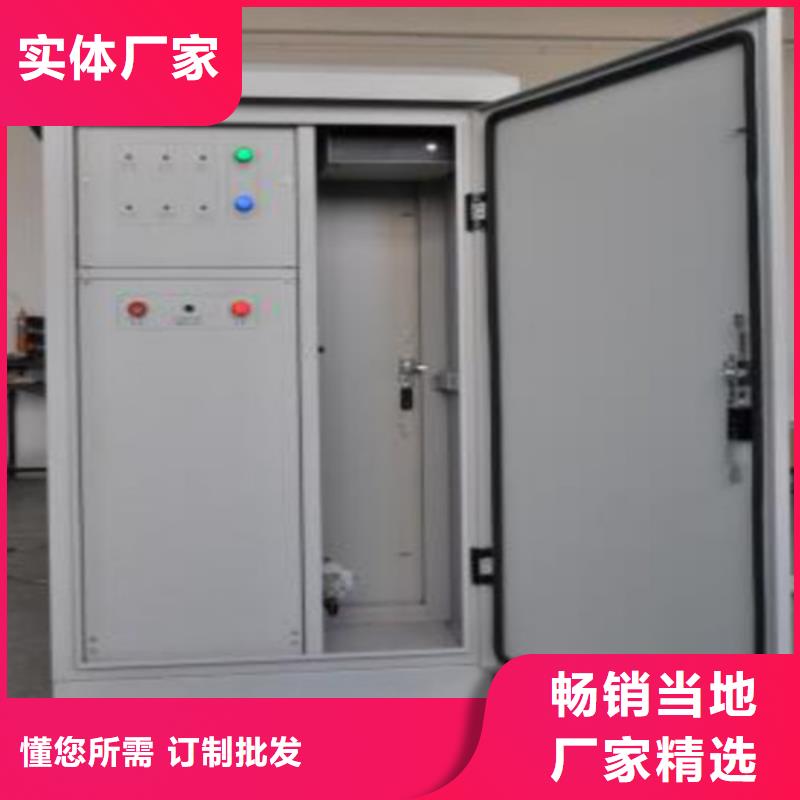

衢州變壓器油色譜在線監測系統采樣指示：數據采集過程中啟動，時間約20-30分鐘，其它時間處于常閉狀態。4、通訊指示：系統通訊進程指示。系統開始運行與數據上傳過程中閃爍，其它時間保持常閉狀態。5、恒溫A指示：色譜柱溫度控制指示。6、恒溫B指示：油室溫度控制指示。7、壓力指示：載氣壓力正常指示。載氣欠壓時熄滅。8、吹掃指示：色譜柱吹掃過程指示。9、柱溫控制器：控制并恒定色譜柱的氣體分離溫度，溫度漂移小于0.5℃。綠色顯示為實時溫度值；紅色顯示為設定溫度值。10、油溫控制器：控制并恒定油室中變壓器油的溫度，溫度漂移小于0.5℃。綠色顯示為實時溫度值；紅色顯示為設定溫度值。11、開/關：啟動按鈕。12、電源指示：裝置上電狀態顯示，常開狀態。圖4-2面板布置圖5安裝、運行及維護5.1標準配置1、單套變壓器油色譜在線監測系統配置表序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺12循環油管紫銅管外徑6mm米303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個24球閥不銹鋼外徑6mm，通徑4mm個15不銹鋼減壓器15-2.5kg/cm2個16載氣管不銹鋼管外徑3mm，通徑2mm米0.57載氣純凈空氣15L/瓶瓶28網線屏蔽線箱19系統軟件光盤套110產品使用手冊本111檢驗報告單份112保修憑證份1非標配置1微水檢測芬蘭維薩拉TMM162套1非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。

<衢州>天正華意電氣設備有限公司
規格全的衢州絕緣油分析儀品牌廠家 <衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統特殊情況下，如果變壓器本體僅提供一個外接油口，只能采用同口方式實現油的閉路循環。2）、采用異口方式，需要在變壓器本體開設取油/回油口。取油/回油口應開設在變壓器事故排油閥同側，取油/回油閥門可選用銅制球閥，規格DN25\40\50等均可，此要求需與變壓器廠商協商確定。如用戶不提供，供應商將按國標提供外徑為110mm標準法蘭連接件。3）、取油/回油口開設在變壓器上本體油箱，取油油口應設置在上本體油箱的中部或偏上，回油口應設置在本體油箱沿上部約150mm處，取油/回油口之間的距離不得少于800mm。A、取油/回油管采用6mm銅管。B、由變壓器廠商提供取油/回油閥的尺寸，供應商按照該尺寸定制接口法蘭。2、變壓器油循環進出口的確定與安裝件制作由于不同廠家、不同型號、不同電壓等級的變壓器對油取樣口的不同設計，用戶在后，需向供應商提供以下信息：1）油循環模式：同口油循環或異口油循環；2）油循環口連接件尺寸圖。未提供該圖紙的用戶，供應商將按外徑110mm國標法蘭制作連接件。3）油循環口離變壓器油池卵石的垂直距離及油循環口與數據采集器的布管距離。以上內容也可在供應商技術人員現場實際考查后與用戶協調確定。

衢州變壓器油色譜在線監測系統氣路系統試漏儀器內部氣路出廠前均進行了嚴密性能檢驗，儀器系統內部一般不會產生漏氣現象，漏氣一般常發生在色譜柱的接口或進樣墊（由于進樣次數多了以后針孔擴大降低了密封性能，應及時適當旋緊或更換。）或外接氣路連接處等位置。FID檢測器的氫氣、空氣兩路氣體到檢測器后的阻力很小，即使有一點的微漏，對儀器一般不會產生大的影響。所以無特殊情況不要拆卸氣路、檢測器部分，儀器啟動只要保證機外氣路部分不漏氣，就可以進行下一步調試。當儀器出現故障或不能正常工作，要求拆卸檢測器、氣路部件時，應請有一定操作經驗的人員進行維護，維護儀器首先要保證清潔，特別對一些重點部件，如陶瓷件、噴嘴等部位請不要用手直接觸摸，應戴上干凈的細紗手套以防污染部件，保持儀器的穩定性能。儀器系統檢漏一般分兩步進行。通氣后首先要檢查氣源出口至凈化器選配入口處氣路部分（減壓閥及接頭包括氣路引線部分）。第二步檢查儀器氣路系統至凈化器出口，儀器氣路系統的密封性能。鋼瓶至凈化器入口處的檢漏程序；氣源接通后，由減壓閥給定壓力0.5MPa，關閉凈化器面板上相對應的關閉閥；關閉減壓閥，并觀察減壓閥上的低壓壓力指示，記錄10分鐘的壓力變化值。若壓力明顯下降，則說明系統有漏氣現象，此時必須進行檢漏試驗。氣路系統檢漏可以用檢漏液進行，（若一時沒有檢漏液可以用白貓牌洗滌劑和水溶液代替，配制的方法是：在溫水中加入一定劑量的洗滌劑，攪拌時能夠起泡就可以了）。在系統保持一定壓力的狀態下，將檢漏液少量的涂在有可能產生漏氣點。檢漏過程中要盡量少的使用檢漏液，而且檢漏后，應及時將檢漏液擦干凈，以防止壓力降低后，檢漏液污染氣路系統。

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家
規格全的衢州絕緣油分析儀品牌廠家 <衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統 歷史數據出提供如圖6所示圖表功能外，用戶也可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。日報表功能圖示圖6.13 日報表圖6.14 譜圖圖6.15 故障診斷—立方體圖示法圖6.16 故障診斷—大衛三角形法圖日報表數據導出6.4.2歷史數據圖示歷史數據的查詢需定義所查詢數據的時間區間，如圖：圖6.18 歷史數據查詢時間定義圖6.19 濃度報表圖6.20 綜合報表圖6.21 常數坐標趨勢圖圖6.22 對數坐標趨勢圖6.5 參數設置本系統參數設置功能僅限于供應商安裝人員、用戶專業維護人員使用。該功能操作將直接影響到系統、平穩運行。該功能操作采用權限設置，只有經權限許可的技術人員才可進入該功能系統，以確保系統正常使用。參數設置分采樣參數、實時操作、計算參數、報警參數設置四種功能。以下按圖示分別說明。圖6.23是進入參數設置功能系統的權限界面，只有經授權許可的技術人員輸入密碼后方可登陸。圖6.23 進入參數設置功能權限設置采樣參數功能包含三部分信息設置：基本信息、采樣設置、模式設置。基本信息包含該受檢變壓器現場主機本地IP地址、受檢變壓器的站點、變壓器編號及現場主機的相關信息。IP地址是實現上下位機通訊的代碼，必須與下位機IP一直。采樣設置是系統采樣的必要設定。

衢州變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

<衢州>天正華意電氣設備有限公司
規格全的衢州絕緣油分析儀品牌廠家 <衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家

衢州變壓器油色譜在線監測系統儀器的故障與排除沒有色譜峰故障判斷檢查方法和修理1．記錄器接觸不良1．檢查記錄器接線2．記錄器故障2．看儀器說明書，排除記錄器故障3．進樣器溫度太低3．增加進樣器溫度4．注射器堵塞4．更換注射器5．放大器電源斷開5．檢查放大器， 6．沒有載氣通過6．檢查載氣流路是否堵塞，或氣瓶中氣源用完7．硅橡膠漏氣7．更換硅橡膠8．無火8．點火9．FID極化電壓接觸不良9．排除極化電壓連接不良現象正常滯留時間而靈敏度下降故障判斷檢查方法及修理1．注射器漏氣1．更換注射器2．靈敏度的選擇不當2．選擇適當的靈敏度3．載氣漏3．探漏并做相應的處理4．氫氣和空氣流量選擇不當（FID）4．調正它們的流量5．檢測器無高壓（FID）5．裝上高電壓拖尾峰故障判斷檢查方法及修理1．進樣管污染1．清洗進樣器管子2．層析柱爐溫太低2．增加層析柱溫度 3．進樣溫度太低3．調高進樣器溫度5．層析柱選擇不當4．選擇適當的色譜柱伸舌峰故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．樣品凝集在系統中2．先提高柱溫，再選擇適當的進樣器，色譜柱，檢測器溫度色譜峰分離不好故障判斷檢查方法及修理1．柱過短1．選擇較長色譜柱2．固定液流失2．更換層析柱或老化色譜柱3．柱溫度太高3．降低柱溫4．固定液選擇不正確4．選擇適當色譜柱5．載氣流速太高或太低5．調整載氣流量平頂峰故障判斷檢查方法及處理1．放大器輸入飽和1．降低樣品量，降低放大器靈敏度2．記錄器零點位置發生變化2．檢查記錄器零點位置并做相應的處理基線突變故障判斷檢查方法及處理1．外電場干擾1．排除影響儀器正常工作的外電場干擾2．電源插頭接觸不良2．把電源插座安裝牢固3．氫氣、空氣流量選擇不當3．重新調整氫氣和空氣的流量恒溫操作時有不規則基線波動故障判斷檢查方法及修理1．儀器安裝的位置不好

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家 規格全的衢州絕緣油分析儀品牌廠家 <衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統把儀器安裝在無強烈振動處，把儀器放在沒有振動的水泥臺上。儀器接地不好2．檢查并做好相應的良好接地3．固定液不適當3．固定液選擇適當4．載氣流量選擇不當4．把載氣流量調節適當5．載氣漏5．探漏6．檢測器污染6．清洗檢測器7．氫氣、空氣選擇不當（FID）7．適當調節氫氣、空氣的流量滯留時間延長靈敏度低故障判斷檢查方法及修理1．載氣流速太慢1．增加載氣流速 2．進樣后載氣流量變化2．換進樣器硅橡膠3．進樣器硅橡膠漏3．換進樣器硅橡膠出峰時記錄筆突然回到低于基線并且滅火故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．載氣流速太高2．選擇合適的載氣流速3．氫氣或空氣流量太低3．重新調節氫氣、空氣流速4．火焰噴口污染4．清洗火焰噴口5．層析柱里面的固定液流失5．重新老化層析柱基線不回零故障判斷檢查方法及修理1．檢測器污染1．清洗檢測器2．放大器故障2．檢查放大器不規律距離中有尖刺峰故障判斷檢查方法及修理1．絕緣子漏電1．探漏，并做相應的處理2．放大器故障2．流路中雜質3．火焰跳動3．調節合適的氫氣和空氣流量4．高頻信號線故障4．檢查高頻信號線在相等間隔中有一定的毛刺故障判斷檢查方法及修理1．水冷凝在氫氣管路中1．從管路中水并調換或活化干燥劑2．流路中有堵塞現象2．流路中雜質3．漏氣3．探漏，并做響音的處理4．火焰跳動4．調節合適的氫氣和空氣流量圓頂峰故障判斷檢查方法及修理1．超過檢測器線性范圍1．降低樣品量2．放大器選擇不當2．重新選擇適當的放大器基線噪音大故障判斷檢查方法及修理1．色譜柱污染

衢州變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

<衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時。可按用戶需要任意設定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。

<衢州>天正華意電氣設備有限公司
規格全的衢州絕緣油分析儀品牌廠家 <衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統系統運行確認系統連接正常后即可執行系統的正常運行操作。在系統的初始化設定中，用戶可以結合實際情況進行采樣時間的設定。數據自動采集、檢測周期，系統默認為每24小時/次。本系統小檢測周期為2小時/次、檢測周期為30天/次。初始安裝運行可點擊采樣開始鍵實現隨機采樣。5.5日常維護1、檢查系統運行程序是否處于正常運行狀態。正常運行狀態是指運行程序未被不正常關閉、系統通信正常，能獲得正常的日常監測數據等。2、檢查供電是否正常。供電正常指主電源、220V交流電源常開狀態。3、檢查取油/回油管與變壓器連接處是否有泄漏異常。4、檢查載氣壓力指示是否正常。壓力指示分別為：減壓閥氣瓶總壓力指示應在5.0Kg/cm2以上，如低于該壓力需及時更換新的載氣；一級減壓后，調試時已將壓力設定在3.5-4.0Kg/cm2范圍內，無論是否更換載氣，此壓力范圍應保持不變。二級減壓指示指的是現場主機上的壓力表指示，此壓力應在1.8-2.0Kg/cm2，調試完畢后，此壓力不允許再次調節，否則將影響系統正常運行。5、載氣更換規程。更換載氣請關閉載氣瓶總閥。總閥關閉后，卸下一級減壓閥出口的不銹鋼連接管并放空壓力，然后卸下減壓閥。新載氣到位后，裝好減壓閥，將不銹鋼管連接到一級減壓閥出口，按上述要求調節好壓力。5.6系統調試1、現場設備安裝完畢，經系統檢查無異常后，可進入調試階段；2、對現場主機送電；3、打開載氣瓶總閥門，調節減壓閥調節柄，使減壓閥二級表壓力在3.5-4.0Kg/cm2左右；4、檢查現場主機面板壓力顯示，壓力表指示值應在1.8-2.0Kg/cm2左右；5、實現現場主機與過程層網絡的通訊連接。調用調試程序，使系統進入載氣管路置換清掃過程，總共需耗時約30分鐘；6、油路、氣路檢漏。系統正常運行必須保證全系統無泄露；7、退出調試程序。使系統進入正式采樣運行。

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家
<衢州>天正華意電氣設備有限公司

衢州變壓器油色譜在線監測系統使用方法：1、仔細檢查氣路連接是否正確，使用FID時載氣氣路管連接到載氣1和載氣2，H2氣路管連接到H21、H22，空氣氣路管連接到空氣1、空氣2。(儀器已連接好)2、通氣，利用各自的調節閥，將N2、H2、空氣調至適當的流速，氮氣一般選用25-60ml/min，H2：25-60ml/min，空氣：200-550ml/min。3、打開“電源”開關，選擇合適的靈敏度檔，使信號數顯在5mv左右，等待基線的穩定。4、設置檢測器、汽化室、柱室三個加熱區溫度（見第四章）。5、溫度基本穩定后，點火—按點火按鈕-聽到一叭聲后，空氣自動降到0.5Mpa以下，約5秒鐘恢復正常，火已經點著。基線偏離時，可用電器控制單元調零旋鈕將基線調至數據處理設備適當位置處。6、當分析條件所需的氣體流速、溫度、放大器基線穩定后，方可進行分析。7、FID的敏感度及穩定性測試。例：分析樣品50ng/u1(苯/CS2)。測試重要條件：汽化室溫度120℃，檢測溫度130℃，柱溫80℃。載氣（N2）:30m1/min.H2:28m1/min。空氣250m1/min。色譜柱同TCD，放大器靈敏度選0(104）檔，進樣量0.3u1。穩定性：在基線穩定后的情況下，一小時后的基線漂移≤150μv/h。敏感度Dt計算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—實測噪音（mv）W—苯的進樣量（g）h—峰高值（mv）W1/2—苯的半峰寬（S）如實測：峰面積1200mv.S噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 則五、故障及維修1、未點火前，放大器無法調零。可能原因是：（1）放大器失調，應維修放大器，請生產廠維修。（2）放大器輸入信號線絕緣不良或短路，可將FID檢測器右邊的高頻插頭卸下，測量絕緣應大于106MΩ。2、點火后，記錄儀信號無法調零。

規格全的衢州絕緣油分析儀品牌廠家

衢州變壓器油色譜在線監測系統本儀器帶有斷流保護功能，在儀器的入氣口壓力低于0.1MPa時，儀器將自動降溫，進入停機程序。5、待溫度恒定（準備燈打對號）時，打開工作站或數據處理設備，用儀器面板上的調零旋鈕將基線調至10mV（有數字時時顯示）以內，待基線穩定后即可進行分析。6、靈敏度及穩定性測試測試條件：色譜柱：5％SE—30，chromosorbwAM，DMCS擔體，60-80目，柱長2米，不銹鋼柱；柱溫80℃，汽化120℃，熱導檢測器120℃，橋流130-160mA，先選150 mA樣品苯，進樣量0.3μL。穩定性： 160mA橋流，基線漂移≤0.5mV/h。靈敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面積（mV·min）Fc-載氣流速（ml/min）W-進樣量（mg）例如：苯峰面積2700mV．S柱后流速50ml/min進樣0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氫焰檢測器（FID）的安裝和使用工作原理：在FID中分別由收集極與極化極組成一高壓靜電場，FID噴嘴噴出的H2與氧氣被點燃后會產生一個高溫火焰，在高溫火焰的作用下，從柱后流出的有機物會被離子化，由于產生離子化的部位在高壓靜電場內，正離子移向收集極（負極），負離子和電子移向極化極（正極），從而就形成了微電流信號。當然H2、N2和AIR是無機氣體不會被離子化，所以如果柱后無有機氣體流出，FID就無微電流信號。其工作原理圖如下：特點：靈敏度高，死體積小，應答時間快，除載氣外還需引入空氣和氫氣，對性氣體和水無信號。適用范圍：1.FID是通用型檢測器，應用面十分廣泛。分析沸點在400℃的有機化合物。如烴類分析、農藥分析、化工分析、食品和環境科學分析等。2.能直接用于各種口徑的毛細管色譜柱分析。

<衢州>天正華意電氣設備有限公司 規格全的衢州絕緣油分析儀品牌廠家

衢州變壓器油色譜在線監測系統系統運行確認系統連接正常后即可執行系統的正常運行操作。在系統的初始化設定中，用戶可以結合實際情況進行采樣時間的設定。數據自動采集、檢測周期，系統默認為每24小時/次。本系統小檢測周期為2小時/次、檢測周期為30天/次。初始安裝運行可點擊采樣開始鍵實現隨機采樣。5.5日常維護1、檢查系統運行程序是否處于正常運行狀態。正常運行狀態是指運行程序未被不正常關閉、系統通信正常，能獲得正常的日常監測數據等。2、檢查供電是否正常。供電正常指主電源、220V交流電源常開狀態。3、檢查取油/回油管與變壓器連接處是否有泄漏異常。4、檢查載氣壓力指示是否正常。壓力指示分別為：減壓閥氣瓶總壓力指示應在5.0Kg/cm2以上，如低于該壓力需及時更換新的載氣；一級減壓后，調試時已將壓力設定在3.5-4.0Kg/cm2范圍內，無論是否更換載氣，此壓力范圍應保持不變。二級減壓指示指的是現場主機上的壓力表指示，此壓力應在1.8-2.0Kg/cm2，調試完畢后，此壓力不允許再次調節，否則將影響系統正常運行。5、載氣更換規程。更換載氣請關閉載氣瓶總閥。總閥關閉后，卸下一級減壓閥出口的不銹鋼連接管并放空壓力，然后卸下減壓閥。新載氣到位后，裝好減壓閥，將不銹鋼管連接到一級減壓閥出口，按上述要求調節好壓力。5.6系統調試1、現場設備安裝完畢，經系統檢查無異常后，可進入調試階段；2、對現場主機送電；3、打開載氣瓶總閥門，調節減壓閥調節柄，使減壓閥二級表壓力在3.5-4.0Kg/cm2左右；4、檢查現場主機面板壓力顯示，壓力表指示值應在1.8-2.0Kg/cm2左右；5、實現現場主機與過程層網絡的通訊連接。調用調試程序，使系統進入載氣管路置換清掃過程，總共需耗時約30分鐘；6、油路、氣路檢漏。系統正常運行必須保證全系統無泄露；7、退出調試程序。使系統進入正式采樣運行。
