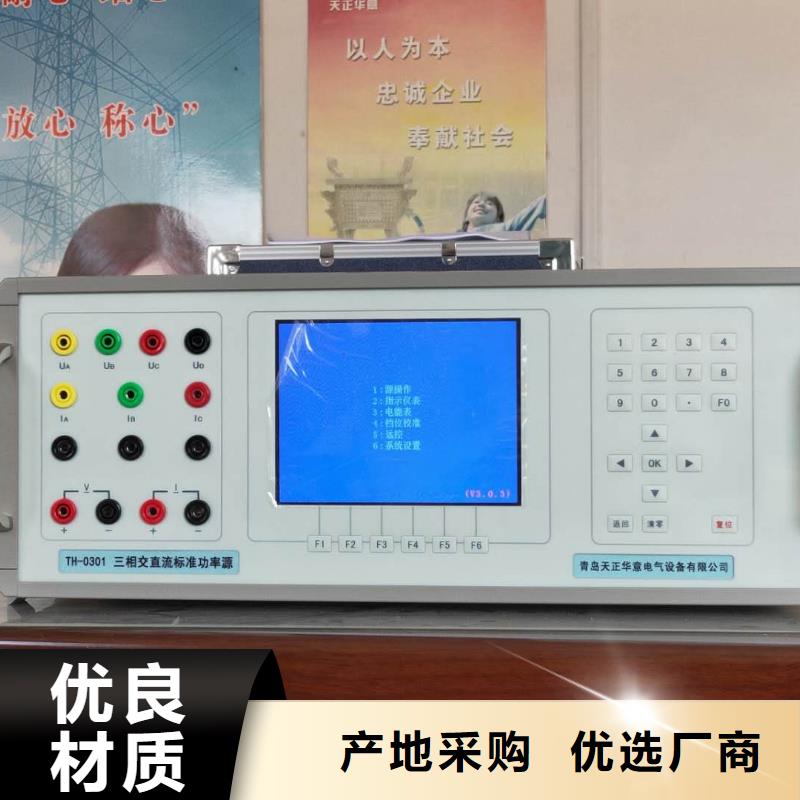

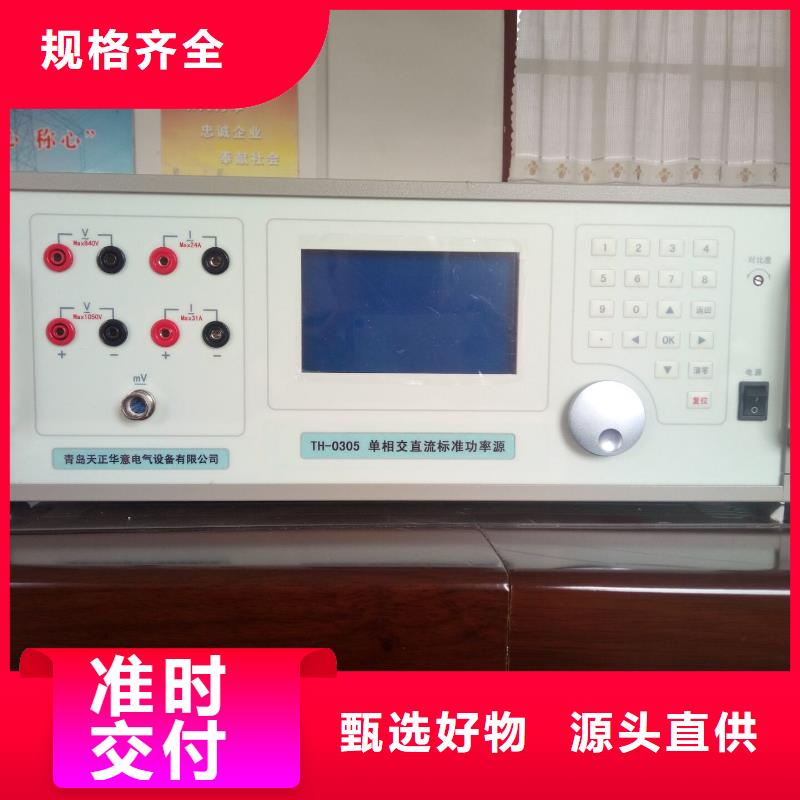

衢州三相標準功率源 操作說明注意事項： 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。＊ 校驗75mV表，需用專用四芯測試線。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 關機的順序是先將電壓、電流退到零，再撳電源開關。＊ 按“存儲”鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可中斷電源，以免數據遭到破壞！5．1 各按鍵的作用“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。 小數點鍵，配合數字鍵使用。 除作為方向鍵外，主要配合顯示屏中各種提示使用。“OK 確認鍵。“清零 使輸出電壓、電流降為零。“返回”： 使當前界面回到上一級界面。“復位”： 使裝置回到開機狀態的主界面。5．2 主菜單1．源操作2．電能表3．數據查詢4．檔位校準圖3開機后，顯示如圖3所示的主菜單界面，按相應的數字鍵可進入相應的子菜單。如按“1”鍵進入“源操作”子菜單界面，按“2”鍵進入“電能表”子菜單界面，按“3”鍵進入“數據查詢”，按“4”鍵進入“檔位校準”子菜單界面。5．3源操作在主菜單中，按“1”鍵進入圖4“源操作”子菜單界面，在這里，可根據需要對直流輸出進行設置。按鍵“1”至“4”為升操作，分別為10％、1％、0.1％、0.01％；按鍵“5”至“8”為降操作，分別為10％、1％、0.1％、0.01％； 按鍵“9”為電量切換，切換電壓電流。

衢州三相標準功率源 操作說明注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 進行電表檢定前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不要短路，電流輸出不要開路。＊ 若要改變電壓或電流量程，先降電壓或電流為零。＊ 由于交直流大小電壓、電流分不同的輸出端，因此校表時請注意接線。＊ 校驗交直流mV表必須使用專用五芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 校驗交直流uA、mA和電阻表必須使用專用兩芯屏蔽測試線（裝置送上級部門檢測時，此線必須攜帶）。校驗交流mA表時，為增強抗干擾能力，請將交流mA輸出低端與裝置外殼相連。＊ 點頻方波輸出必須使用專用兩芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 外接數字式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接正、負接負，不要接反。＊ 外接指針式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接負、負接正，不要接錯。＊ 在使用電子電阻箱時，測試電流不得超過各量程允許輸入電流值（見附錄）。個別進口標準表對電子電阻箱各量程進行檢測時，會超過允許輸入電流值，測量不準確。建議使用惠普的HP-34401A型表進行電阻檢測。＊ 如遇裝置工作時發出持續蜂鳴聲，或幅值升不起來，須關機檢查。＊ 關機的順序是先按“清零”鍵再撳電源開關。5．1 各按鍵及旋轉編碼器的作用“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。

<衢州>天正華意電氣設備有限公司 衢州便攜式儀表校驗儀十年生產經驗

衢州三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<衢州>天正華意電氣設備有限公司 衢州便攜式儀表校驗儀十年生產經驗
<衢州>天正華意電氣設備有限公司 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 本裝置是按照JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 596-2012、JJG 307-2006的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有USB接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。2．6 可按電能表檢測負荷點或自選點進行電能表校驗

衢州三相標準功率源 數據采集“數據采集”是將裝置內存儲的儀表信息、數據上傳到電腦中進行查詢、打印及保存，分為以下幾個部分： （1）讀取數據進入“數據采集”界面，點擊“讀取數據”按鈕后。上位機程序會將裝置內存儲的所有被校信息、數據讀出來，并顯示在“信息”框里。“信息”框里所選表的數據在“數據”框中顯示。表數量多時，讀取時間長，請耐心等待。上傳至“信息”框中的信息，可以修改。（2）輸入校驗輔助信息儀表的信息、數據讀取后，可先在“信息”框中，點擊需輸入校驗輔助信息的儀表，再在“校驗輔助信息”框中輸入或選擇儀表的各項校驗輔助信息，確定無誤后，點擊“保存當前表”或“保存所有表”按鈕進行臨時存儲并在“信息”框中對應欄中顯示出來。（3）存儲儀表的信息、數據讀取完，并輸入好檢定輔助信息后，若要保存到電腦里時，可以一塊、多塊、全部形式，點擊“保存所選的表”按鈕，進行保存。6．6數據管理“數據管理”界面中包括“信息查詢”、“信息表”、“數據”三個信息框和九個功能按鈕，可對儀表數據分別進行修改、刪除、查詢、打印功能。數據管理可以在未與裝置通訊的狀態下，進行修改、刪除、查詢、打印功能操作。信息查詢“信息查詢”框中包括被檢儀表的各項參數信息和校驗輔助信息。在對應欄中輸入、選擇已知信息后，點擊“查詢”按鈕，將在“信息表”框中列出符合查詢條件的所有儀表。點擊“數據刷新”按鈕后，“信息表”框中將列出數據庫內所有的儀表。信息表“信息表”框中會顯示出符合查詢條件的所有儀表。“信息表”框中所顯示儀表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以選擇需刪除、打印的儀表。

<衢州>天正華意電氣設備有限公司
衢州便攜式儀表校驗儀十年生產經驗

衢州三相標準功率源 功率校準功率校準在校準完交流電壓、交流電流后進行。以A相電壓100V檔、電流5A檔為例，按“SEL”鍵選擇被校準電量為功率，如圖12。按“▼”鍵使電流檔位框凸起，按“?”、“?”鍵選擇檔位至5A，電流檔位框內顯示“5”。再按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。把功率源的電壓和電流接入本表及更高等級的標準功率表，升三相電壓和電流至100V和5A，將功率源的電流對電壓相角設為60o，此時兩塊表的功率讀數約為250W（誤差不大于±10％），在“測量值”欄下顯示出Pa、Pb、Pc的實測值。將光標移至Pa位置，在“標準值”欄下的Pa框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，此時表示Pa 100V/ 5A檔已校準。同理移動光標至Pb、Pc位置，按上述步驟實現電流檔位（A）： 0.1 電壓檔位（V）： 100 OK: 校準確認 0-9：輸入標準值 圖13 5.7.3電壓相位校準指三相電壓間相位角（Uca、Uab、Ubc）的校準，如圖13。以100V檔Uc–Ua相角校準為例，按“SEL”鍵選擇被校電量為相位，在Ua、Ub、Uc輸入端并聯輸入同一電壓，按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，升電壓至附近，“測量值”欄下顯示∠Uca、∠Uab、∠Ubc相角。移動光標至標準值欄對應∠Uca處，按“OK“鍵，屏幕左邊出現“OK”約一秒后消失，表示Uca 100V檔已校準。同理可完成Uab100V檔、Ubc100V檔及其他檔位的校準。5.7.4直流校準直流校準指本表內所有直流測量（包括大直流測量和變送器輸出小直流的測量）的校準。 直流校準分為零位校準和滿度校準，先零位校準再滿度校準。滿度校準與交流電壓校準方法一致。零位校準只在直流電壓和直流電流狀態有效。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相統一調節）的當前“電壓檔位”10％～0.005％幅值。

衢州便攜式儀表校驗儀十年生產經驗 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 操作說明注意事項： 裝置電源線的地線端或裝置后板的 大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。 進行檢定前，通電預熱至少20分鐘，關機后30秒后再開機。＊ 非專業人士切勿自行進行軟件校準，非授權時勿打開機蓋。＊ 避免測量通道受沖擊損壞，不能在本表的交流接線端上輸入直流。 主菜單開機后進入主菜單界面，如圖1所示。本表操作功能分為六大部分，分別為“交流測量 直流測量相頻測量”、“電能測量”、“軟件校準”、“其他測量（失真度、穩定度、諧波顯示） 直接按相應數字鍵進入相應子菜單。本表在下述情況會出現聲光報警提示：1． 自動量程時，被測量超出測量范圍。2． 手動量程時，被測量超出當前檔位值的120％。1：交流測量 ：直流測量3：相頻測量 4：電能測量5：軟件校準 其他測量圖1 交流測量在主菜單中按“1”鍵進入圖2界面，可進行交流電壓、電流、功率（有功和無功、）、頻率、功率因數、相位的測量。屏幕下方銀白色長條框在各界面中均為操作提示框。按“SEL”鍵循環切換測量方式，依次為：“三相四線有功”、“三相四線無功”、“三相三線有功”、“三相三線無功”、“三相四線有功”，界面上會有相應顯示。

衢州三相標準功率源 該表只做需要檢測的分格點（如4kV、6kV、10kV）及變差校驗。輸入上述參數后按“OK”鍵裝置自動進入分格點，電壓自動升至差分格點標準值的5％(指額定值的5％)位置，即1.5kV處，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（即第二個分格點4kV）上，進行所選分格點的校驗，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（4kV）上升誤差；此時裝置自動進入下一個分格的校驗，光標自動移到第三分格點位置上，電壓自動升至差第三分格點標準值的5％（即5.5kV）位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（6kV）上升誤差，此時裝置自動進入下一個分格的校驗，光標自動移到第四分格點位置上，電壓自動升至差第四分格點標準值的5％（即7.5kV）位置，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（第五個分格點10kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（10kV）上升誤差，接著裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點（10kV）下降誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二個分格點位置上，電壓自動降至高于倒數第二個分格點標準值的5％（即8.5kV）位置，此時校驗員按“▲”鍵移動光標至所要校驗的第三個分格點（6kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<衢州>天正華意電氣設備有限公司
衢州便攜式儀表校驗儀十年生產經驗 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 可通過按數字鍵“6”來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可按“·”鍵旁的空白鍵（快捷鍵），直接調節當前相別、檔位的電壓幅值。可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。⑶ 在“交流因數輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 在交流頻率輸出設置界面中:按數字鍵“1～5”是分別步進調節升或降，當前標頻(市電狀態下調節無效)的1～0.001幅值。可通過按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行循環切換相別；按“8”鍵進行有功、無功循環切換；按“9”（市電/標頻）鍵進行切換“標頻”、“市電”狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。在“標頻”狀態下，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”（具體操作見送數操作）設置頻率幅值。輸出測 諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“電壓幅度”、“電壓角度”、“電流幅度電流角度”間移動光標，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過40％。）5. 3. 1. 2送數操作在任意“交流XX輸出設置”界面中，按屏幕下方的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變為“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下方的“步進”鍵即可。在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”，或“電流”，或“因數”，或“頻率”，或“角度”鍵，即一步到位地輸出所設定相別的上述各量。其中：⑴ 對于電壓、電流在“手動送數”框里是以電壓、電流當前檔位的百分比輸入方式還是以實際值輸入方式，由“系統設置”中“裝置選項設置”內的設置決定。⑵ 對于電壓、電流以實際值輸入方式送數時，在“手動送數”框輸入實際值后，再按“電壓”、“電流”鍵，裝置根據所送的實際值，自動將檔位設置為該實際值電壓、電流檔位，并一步到位輸出相應電壓、電流值，故在“實際值輸入方式”狀態下對電壓、電流送數時需謹慎，小心以免因誤輸入所需實際值，按“電壓”、“電流”鍵后，會造成被接表的過壓、過流損壞。

衢州便攜式儀表校驗儀十年生產經驗

衢州三相標準功率源 該表只做需要檢測的分格點（如4kV、6kV、10kV）及變差校驗。輸入上述參數后按“OK”鍵裝置自動進入分格點，電壓自動升至差分格點標準值的5％(指額定值的5％)位置，即1.5kV處，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（即第二個分格點4kV）上，進行所選分格點的校驗，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（4kV）上升誤差；此時裝置自動進入下一個分格的校驗，光標自動移到第三分格點位置上，電壓自動升至差第三分格點標準值的5％（即5.5kV）位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（6kV）上升誤差，此時裝置自動進入下一個分格的校驗，光標自動移到第四分格點位置上，電壓自動升至差第四分格點標準值的5％（即7.5kV）位置，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（第五個分格點10kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（10kV）上升誤差，接著裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點（10kV）下降誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二個分格點位置上，電壓自動降至高于倒數第二個分格點標準值的5％（即8.5kV）位置，此時校驗員按“▲”鍵移動光標至所要校驗的第三個分格點（6kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<衢州>天正華意電氣設備有限公司 衢州便攜式儀表校驗儀十年生產經驗

衢州三相標準功率源 功率校準功率校準在校準完交流電壓、交流電流后進行。以A相電壓100V檔、電流5A檔為例，按“SEL”鍵選擇被校準電量為功率，如圖12。按“▼”鍵使電流檔位框凸起，按“?”、“?”鍵選擇檔位至5A，電流檔位框內顯示“5”。再按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。把功率源的電壓和電流接入本表及更高等級的標準功率表，升三相電壓和電流至100V和5A，將功率源的電流對電壓相角設為60o，此時兩塊表的功率讀數約為250W（誤差不大于±10％），在“測量值”欄下顯示出Pa、Pb、Pc的實測值。將光標移至Pa位置，在“標準值”欄下的Pa框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，此時表示Pa 100V/ 5A檔已校準。同理移動光標至Pb、Pc位置，按上述步驟實現電流檔位（A）： 0.1 電壓檔位（V）： 100 OK: 校準確認 0-9：輸入標準值 圖13 5.7.3電壓相位校準指三相電壓間相位角（Uca、Uab、Ubc）的校準，如圖13。以100V檔Uc–Ua相角校準為例，按“SEL”鍵選擇被校電量為相位，在Ua、Ub、Uc輸入端并聯輸入同一電壓，按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，升電壓至附近，“測量值”欄下顯示∠Uca、∠Uab、∠Ubc相角。移動光標至標準值欄對應∠Uca處，按“OK“鍵，屏幕左邊出現“OK”約一秒后消失，表示Uca 100V檔已校準。同理可完成Uab100V檔、Ubc100V檔及其他檔位的校準。5.7.4直流校準直流校準指本表內所有直流測量（包括大直流測量和變送器輸出小直流的測量）的校準。 直流校準分為零位校準和滿度校準，先零位校準再滿度校準。滿度校準與交流電壓校準方法一致。零位校準只在直流電壓和直流電流狀態有效。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。一、功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。6、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

<衢州>天正華意電氣設備有限公司 衢州便攜式儀表校驗儀十年生產經驗
衢州便攜式儀表校驗儀十年生產經驗 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 三相交直流程控標準標準功率源采用表源一體化結構、全數字閉環標準源技術，使用嵌入式系統、7寸TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。它具有以下特點：采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。 可校驗各種型號單、三相電能表。 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。三相電壓、電流回路獨立控制，每一相的電壓、電流輸出參量可分別調節。具有諧波輸出、電流正反向、逆相序、手動或自動換擋智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。 電壓、電流、相位試驗點豐富，便于操作。 帶RS232串口，開放通訊規約，便于計算機控制及升級軟件。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 軟件校準利用外部更高標準可對本表進行校準，僅限于生產者或更高計量機構不開蓋調機或校準。在主菜單中按“5”鍵進入圖12界面。輸入正確7位密碼按兩次“OK”鍵進入校準狀態。如需修改密碼，則在剛進入圖12界面時直接按“▼”鍵一次，根據屏幕提示輸入原密碼和新密碼，每輸入一次密碼需按“OK”鍵確認（提示框出現“OK” 約一秒后消失）。 按“SEL”鍵循環選擇被校準電量，循環依次為“交流電壓”、“交流電流”、“功率”、“電壓角度”、“直流電壓”、“直流電流”。輸入密碼： 修改密碼：圖10校 準標 準 值 測 量 值 交流電壓電流校準以校準交流電壓100V檔為例，按“SEL”鍵選擇被校準電量為電壓，如圖11。按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。將電壓源同時接至本表和更高等級的標準表，升三相電壓至100V（誤差不大于±10％），在“測量值”欄下顯示出Ua、Ub、Uc的實測值。按“▲”、“▼”鍵將光標移至Ua位置，在“標準值”欄下的Ua框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，表示Ua 100V檔已校準。同理移動光標至Ub、Uc位置，按上述步驟實現Ub 100V檔、Uc 100V檔及其他檔位的校準。交流電流校準方式與交流電壓相同。

衢州三相標準功率源直流輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單界面中按“2”則顯示如圖7。在這里，可根據需要對直流輸出進行設置。圖的上部顯示裝置直流電壓、電流的檔位、實際輸出值、百分比幅度值；圖的中部顯示當前設置的對象；圖的下部是提示使用各數字鍵在當前界面中對應的功能。通過屏幕下方和右邊的按鍵根據提示設置直流電壓或直流電流的檔位、輸出值。注：裝置的直流電壓和直流電流不能同時輸出。直流電壓75mV檔的輸出接線端在后板上。裝置的直流電流輸出低端不能通過外接表與裝置的交流電壓、直流電壓輸出低端共地。5. 3. 2. 1電壓檔位切換在圖7所示界面按“7（檔位切換）”鍵后 進入“檔位設置”界面（如圖8），可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，完成檔位切換后自動回到圖7界面。類似地可進行電流“檔位切換”。
