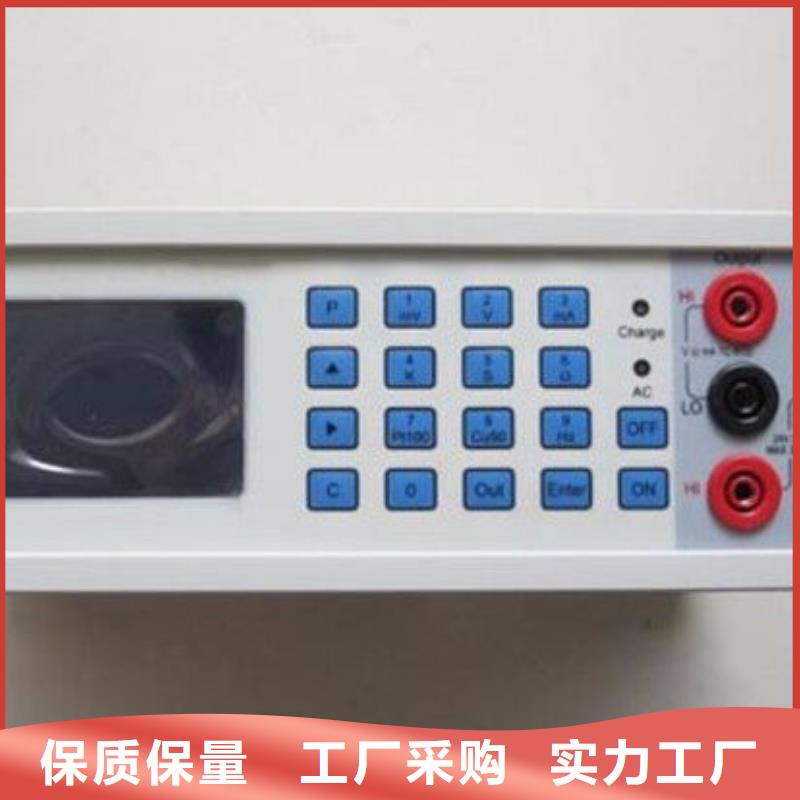

衢州三相標準功率源 操作方法操作者在使用本儀器時，注意觸及屏幕的力度，不要用力過大，損壞觸摸屏。面板上的功能鍵介紹：鍵盤上的按鈕可以實現不同的功能，儀器可以轉到下面幾個界面： 設置鍵，用于設置電源的狀態，包括三相四線、三相三線、單相等，設置三相或單相電壓、電流輸出的額定值，設置被校電表參數，以及諧波次數、含量、諧波相位，它是通過連續按下 切換不同參數界面。 試驗點鍵 ，包含了常用的電壓、電流、功率因數試驗點。 調節鍵，對電源三相電壓電流的任意一相或全部輸出的幅度、相位、功率因數、頻率進行調整。 ：方案鍵，確定電能表校驗試驗點的試驗方案。 校表鍵，根據檢定方案校驗電能表?！綰I】：命令三相交流電壓電流升輸出或關閉，是三相交流電壓電流輸出的總開關。 ：A相電壓輸出開關。【U2】：B相電壓輸出開關?！綰3】：C相電壓輸出開關。 A相電流輸出開關?！綢2】：B相電流輸出開關。【I3】：C相電流輸出開關。【DC：進入直流電壓電流控制界面【U】：直流電壓輸出開關【I】：直流電流輸出開關 數字輸入鍵。 在參數輸入時，作用是小數點；在 界面，是觸摸屏校準鍵。 刪除鍵，刪除不需要的數據或選中的某一次諧波。 保存鍵，保存輸入的數據和校驗電能表的結果。檢查外部接線無誤后（電壓輸出不能短路，電流輸出不能開路），打開電源開關。儀器進入加載界面（如圖3-1）。約兩三秒鐘后儀器系統加載完畢，蜂鳴器長鳴一聲，進入試驗界面

衢州三相標準功率源上位機軟件操作6．1注意事項：＊ 電腦配制要求：在Win98或更高版本操作平臺上運行本程序；須裝有 程序，需有一個USB接口。＊ 在執行“通訊連接”前，需先將USB通訊線連接好、串口設置正確、裝置處在“數據傳輸”狀態下，才可以進行“通訊連接”，否則無法正常通訊。電壓檔位 遠 控 中圖21（硬件通訊界面）6．2 主界面運行上位機程序，進入上位機程序主界面。此時處在未對裝置執行通訊的狀態，只能進行各種信息更改、查詢和打印記錄操作，不能對裝置的數據進行上傳操作。只有進行“系統聯機”操作并通訊正常后（見圖 “硬件通訊界面”），才可以進行上位機程序的所有操作。圖22（主界面）在主界面中可利用中文下拉菜單或快捷圖標進入各界面進行具體操作。中文下拉菜單：在主界面中，將鼠標單擊“系統設置”、“通訊連接”、“數據采集”、“數據管理”按鈕即進入相應的界面?？旖輬D標提示：在主界面中，將鼠標停留在快捷圖標上會有中文提示。若沒有提示時，用鼠標在主界面空白處單擊一下，再將鼠標停留在快捷圖標上，將會有中文提示。6．3 系統設置“系統設置”包括“串口設置”、“其他設置”設置窗口。6．3．1 “串口設置”在“串口設置”窗口可對與裝置連接的USB通訊線占用電腦的串口號進行設置。其中：1、USB通訊線的一端接裝置的USB通訊接口，另一端接電腦任意的USB接口。2、使用CP210x 型USB通訊線進行電腦與裝置聯機通訊的操作說明2、1 安裝CP210x 型USB通訊線驅動程序若電腦系統是 時，請雙擊“CP210x(WIN95 WIN98 WIN2000 WINXP 系統驅動程序)”文件夾→雙擊“ 進行CP210x 型USB通訊線驅動程序安裝。然后將USB通訊線的一端接裝置后板的USB通訊接口，另一端接電腦任意的USB接口，開啟裝置電源，電腦新硬件自動安裝完畢后，其所占用電腦的“COM”號會在電腦“設備管理器”中的“端口”內顯示（XP系統查看方式：用鼠標右鍵點擊“我的電腦”→鼠標左鍵點擊“屬性”→“硬件”→“設備管理器”→“端口”）。

<衢州>天正華意電氣設備有限公司 變電站自動化測試儀衢州廠家供應

衢州三相標準功率源 在交流頻率輸出設置界面中:按數字鍵“1～5”是分別步進調節升或降，當前標頻(市電狀態下調節無效)的1～0.001幅值?？赏ㄟ^按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行循環切換相別；按“8”鍵進行有功、無功循環切換；按“9”（市電/標頻）鍵進行切換“標頻”、“市電”狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。在“標頻”狀態下，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”（具體操作見送數操作）設置頻率幅值。輸出測 諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“電壓幅度”、“電壓角度”、“電流幅度電流角度”間移動光標，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過40％。）5. 3. 1. 2送數操作在任意“交流XX輸出設置”界面中，按屏幕下方的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變為“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下方的“步進”鍵即可。在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”，或“電流”，或“因數”，或“頻率”，或“角度”鍵，即一步到位地輸出所設定相別的上述各量。其中：⑴ 對于電壓、電流在“手動送數”框里是以電壓、電流當前檔位的百分比輸入方式還是以實際值輸入方式，由“系統設置”中“裝置選項設置”內的設置決定。⑵ 對于電壓、電流以實際值輸入方式送數時，在“手動送數”框輸入實際值后，再按“電壓”、“電流”鍵，裝置根據所送的實際值，自動將檔位設置為該實際值電壓、電流檔位，并一步到位輸出相應電壓、電流值，故在“實際值輸入方式”狀態下對電壓、電流送數時需謹慎，小心以免因誤輸入所需實際值，按“電壓”、“電流”鍵后，會造成被接表的過壓、過流損壞。

<衢州>天正華意電氣設備有限公司 變電站自動化測試儀衢州廠家供應
<衢州>天正華意電氣設備有限公司 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源直流輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單界面中按“2”則顯示如圖7。在這里，可根據需要對直流輸出進行設置。圖的上部顯示裝置直流電壓、電流的檔位、實際輸出值、百分比幅度值；圖的中部顯示當前設置的對象；圖的下部是提示使用各數字鍵在當前界面中對應的功能。通過屏幕下方和右邊的按鍵根據提示設置直流電壓或直流電流的檔位、輸出值。注：裝置的直流電壓和直流電流不能同時輸出。直流電壓75mV檔的輸出接線端在后板上。裝置的直流電流輸出低端不能通過外接表與裝置的交流電壓、直流電壓輸出低端共地。5. 3. 2. 1電壓檔位切換在圖7所示界面按“7（檔位切換）”鍵后 進入“檔位設置”界面（如圖8），可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，完成檔位切換后自動回到圖7界面。類似地可進行電流“檔位切換”。

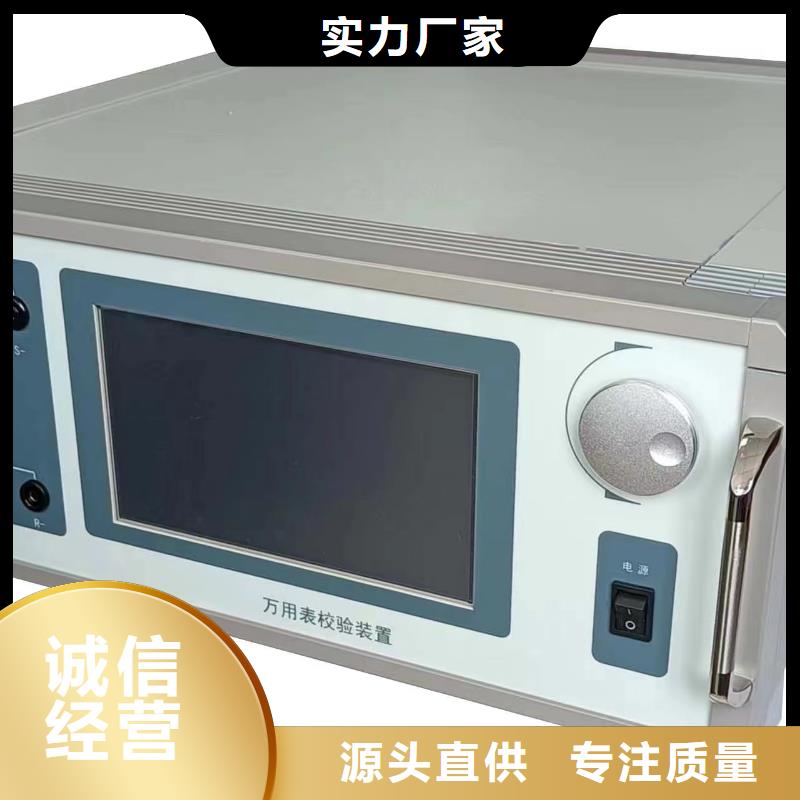

衢州三相標準功率源 本裝置是按照JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 596-2012、JJG 307-2006的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有USB接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。2．6 可按電能表檢測負荷點或自選點進行電能表校驗

<衢州>天正華意電氣設備有限公司
變電站自動化測試儀衢州廠家供應

衢州三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞?。?關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 本裝置是應市場需求依據電網公司Q/GDW1826-2013《直流電能表檢定裝置技術規范》、JJG842-1993《直流電能表檢定規程》而研制生產的新產品，本裝置的輸出電壓可到800V輸出電流可到120A，并能連續長期工作。裝置設有USB，可由PC進行操作，工作穩定可靠。顯示器采用5.7英寸彩色液晶屏，圖表字符顯示清晰。2功能及特點2.1裝置由直流電壓標準源、直流電流標準源組成直流功率源具備校準功能能根據外接標準的示值 修正標準源的輸出值。2.2可檢直接接入式和外附分流器式直流電能表、直流電壓表、直流電流表、直流功率表。2.3可實現直流電能表的全自動和單點手動檢定.可校驗項目有:基本誤差、起動試驗、潛動試驗、日計時誤差。2.4 設有大容量非易失存儲器可存儲1000塊被檢表的原始數據以供查詢和上傳。

變電站自動化測試儀衢州廠家供應 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 操作說明注意事項： 裝置電源線的地線端或裝置后板的 大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。 進行檢定前，通電預熱至少20分鐘，關機后30秒后再開機。＊ 非專業人士切勿自行進行軟件校準，非授權時勿打開機蓋。＊ 避免測量通道受沖擊損壞，不能在本表的交流接線端上輸入直流。 主菜單開機后進入主菜單界面，如圖1所示。本表操作功能分為六大部分，分別為“交流測量 直流測量相頻測量”、“電能測量”、“軟件校準”、“其他測量（失真度、穩定度、諧波顯示） 直接按相應數字鍵進入相應子菜單。本表在下述情況會出現聲光報警提示：1． 自動量程時，被測量超出測量范圍。2． 手動量程時，被測量超出當前檔位值的120％。1：交流測量 ：直流測量3：相頻測量 4：電能測量5：軟件校準 其他測量圖1 交流測量在主菜單中按“1”鍵進入圖2界面，可進行交流電壓、電流、功率（有功和無功、）、頻率、功率因數、相位的測量。屏幕下方銀白色長條框在各界面中均為操作提示框。按“SEL”鍵循環切換測量方式，依次為：“三相四線有功”、“三相四線無功”、“三相三線有功”、“三相三線無功”、“三相四線有功”，界面上會有相應顯示。

衢州三相標準功率源 電能測量在主菜單中按“4”鍵進入圖5界面。將被檢電能表脈沖輸出接至表的電能脈沖輸入端，按“▼”鍵移動光標到相應設置欄，輸入正確的校驗圈數、被檢表常數、標準偏差次數、脈沖預置數（指本表單相額定功率對應的高頻脈沖頻率，700000Hz），按“OK”鍵開始測量被檢電能表誤差，剩余圈數欄開始倒計數，計數為零時顯示該次測得的誤差值，然后校驗圈數值重置剩余圈數欄，開始下一次的測量。各設置欄參數默認如下：“校驗圈數”為2（范圍1-9999）；“檢表常數”為14400（范圍1-999999）；“脈沖預置”為20000Hz（標準脈沖常數在100V/5A時為0，對應關系詳見附錄1）；“偏差次數”為5（范圍5-10）。表內可保存9個被檢表常數根據操作提示框按“▲”鍵選擇常數，按“▼”鍵保存已輸入或修改后的常數。默認可選的常數為：600 1200 2400 3600 7200 14400 36000 72000 144000。 標準脈沖輸出接口輸出高頻脈沖，供電能表校驗裝置讀取，標準脈沖頻率可在“脈沖預置”框中預置。測試標準偏差時按“▼”鍵移動光標到“偏差次數”欄，按“OK”鍵開始測量，累計按“OK”鍵次數達“偏差次數”欄中設定的次數后即可顯示出被測標準偏差值。按“SEL”鍵循環切換顯示有功功率和無功功率。

<衢州>天正華意電氣設備有限公司
變電站自動化測試儀衢州廠家供應 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞?。?進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞?。?關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 該表只做需要檢測的分格點（如4kV、6kV、10kV）及變差校驗。輸入上述參數后按“OK”鍵裝置自動進入分格點，電壓自動升至差分格點標準值的5％(指額定值的5％)位置，即1.5kV處，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（即第二個分格點4kV）上，進行所選分格點的校驗，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（4kV）上升誤差；此時裝置自動進入下一個分格的校驗，光標自動移到第三分格點位置上，電壓自動升至差第三分格點標準值的5％（即5.5kV）位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（6kV）上升誤差，此時裝置自動進入下一個分格的校驗，光標自動移到第四分格點位置上，電壓自動升至差第四分格點標準值的5％（即7.5kV）位置，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（第五個分格點10kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（10kV）上升誤差，接著裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點（10kV）下降誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二個分格點位置上，電壓自動降至高于倒數第二個分格點標準值的5％（即8.5kV）位置，此時校驗員按“▲”鍵移動光標至所要校驗的第三個分格點（6kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

變電站自動化測試儀衢州廠家供應

衢州三相標準功率源 交流儀表半自動檢測在儀表校驗子菜單（圖8）中按“1”后，顯示如圖9。圖的上半部分用于輸入被檢儀表的額定值、上限值（上限值是指超過額定值的校驗點。不?；驔]有上限值這一校驗點時，該欄全輸“0”）、一次值（沒有變比時，該欄全輸“0”）、二次值、計量單位、等級和均勻校驗點數。下半部分用于選擇被檢儀表的表類(分為指示和數顯兩種)和表型。進入校驗界面光標默認在表型選擇位置，按“1～5”鍵選擇所校儀表的表型(分為交流電壓、交流電流、直流電壓、直流電流和頻率表)，在表型選擇位置左方顯示的“～U”表示當前被校儀表類型為交流電壓表。再按“▲”、“▼”鍵移動光標至上半部分輸入各種信息，按“?”鍵選擇被校儀表單位（注意：若輸入額定值小于、等于4V（4000mV）時，裝置自動在200mV～4000mV量程范圍內切換，并且電量從mV輸出端輸出；若輸入額定值大于4V（4000mV）時，裝置自動在20V～1000V量程范圍內切換，并且電量從V輸出端輸出；若輸入額定值小于、等于40 mA（40000 uA、0.04A）時，裝置自動在2mA～40mA量程范圍內切換，并且電量從uA、mA輸出端輸出。若輸入額定值大于40mA（40000uA、0.04A）時，裝置自動在0.2A～20A量程范圍內切換，并且電量從A輸出端輸出。由于交直流大小電壓、電流分不同的輸出端，因此請注意接線）。交流電流表、直流電壓表、直流電流表的校驗操作方法與交流電壓表類似。例如校驗一塊0.5級10kV/100V額定電壓為10kV；5分格的指示交流電壓表。具體操作分輸入儀表參數信息、校驗、存儲。

<衢州>天正華意電氣設備有限公司 變電站自動化測試儀衢州廠家供應

衢州三相標準功率源 諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“電壓幅度”、“電壓角度”、“電流幅度”、“電流角度”間移動光標，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過40％。）5. 3. 1. 2送數操作在任意“交流XX輸出設置”界面中，按屏幕下方的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變為“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下方的“步進”鍵即可。在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”，或“電流”，或“因數”，或“頻率”，或“角度”鍵，即一步到位地輸出所設定相別的上述各量。其中：⑴ 對于電壓、電流在“手動送數”框里是以電壓、電流當前檔位的百分比輸入方式還是以實際值輸入方式，由“系統設置”中“裝置選項設置”內的設置決定。輸　 　出　 　檢 　　測對于電壓、電流以實際值輸入方式送數時，在“手動送數”框輸入實際值后，再按“電壓”、“電流”鍵，裝置根據所送的實際值，自動將檔位設置為該實際值電壓、電流檔位，并一步到位輸出相應電壓、電流值，故在“實際值輸入方式”狀態下對電壓、電流送數時需謹慎，小心以免因誤輸入所需實際值，按“電壓”、“電流”鍵后，會造成被接表的過壓、過流損壞。⑶ 對于電壓、電流以百分比輸入方式送數時，在“手動送數”框輸入百分比值后，再按“電壓”、“電流”鍵，則裝置自動升起當前電壓、電流檔位的相應百分比幅度。⑷ 而因數、角度、頻率始終以“實際值輸入方式”輸入。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 數據采集“數據采集”是將裝置內存儲的儀表信息、數據上傳到電腦中進行查詢、打印及保存，分為以下幾個部分： （1）讀取數據進入“數據采集”界面，點擊“讀取數據”按鈕后。上位機程序會將裝置內存儲的所有被校信息、數據讀出來，并顯示在“信息”框里。“信息”框里所選表的數據在“數據”框中顯示。表數量多時，讀取時間長，請耐心等待。上傳至“信息”框中的信息，可以修改。（2）輸入校驗輔助信息儀表的信息、數據讀取后，可先在“信息”框中，點擊需輸入校驗輔助信息的儀表，再在“校驗輔助信息”框中輸入或選擇儀表的各項校驗輔助信息，確定無誤后，點擊“保存當前表”或“保存所有表”按鈕進行臨時存儲并在“信息”框中對應欄中顯示出來。（3）存儲儀表的信息、數據讀取完，并輸入好檢定輔助信息后，若要保存到電腦里時，可以一塊、多塊、全部形式，點擊“保存所選的表”按鈕，進行保存。6．6數據管理“數據管理”界面中包括“信息查詢”、“信息表”、“數據”三個信息框和九個功能按鈕，可對儀表數據分別進行修改、刪除、查詢、打印功能。數據管理可以在未與裝置通訊的狀態下，進行修改、刪除、查詢、打印功能操作。信息查詢“信息查詢”框中包括被檢儀表的各項參數信息和校驗輔助信息。在對應欄中輸入、選擇已知信息后，點擊“查詢”按鈕，將在“信息表”框中列出符合查詢條件的所有儀表。點擊“數據刷新”按鈕后，“信息表”框中將列出數據庫內所有的儀表。信息表“信息表”框中會顯示出符合查詢條件的所有儀表?！靶畔⒈怼笨蛑兴@示儀表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以選擇需刪除、打印的儀表。

<衢州>天正華意電氣設備有限公司 變電站自動化測試儀衢州廠家供應
變電站自動化測試儀衢州廠家供應 <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 電能測量在主菜單中按“4”鍵進入圖5界面。將被檢電能表脈沖輸出接至表的電能脈沖輸入端，按“▼”鍵移動光標到相應設置欄，輸入正確的校驗圈數、被檢表常數、標準偏差次數、脈沖預置數（指本表單相額定功率對應的高頻脈沖頻率，700000Hz），按“OK”鍵開始測量被檢電能表誤差，剩余圈數欄開始倒計數，計數為零時顯示該次測得的誤差值，然后校驗圈數值重置剩余圈數欄，開始下一次的測量。各設置欄參數默認如下：“校驗圈數”為2（范圍1-9999）；“檢表常數”為14400（范圍1-999999）；“脈沖預置”為20000Hz（標準脈沖常數在100V/5A時為0，對應關系詳見附錄1）；“偏差次數”為5（范圍5-10）。表內可保存9個被檢表常數根據操作提示框按“▲”鍵選擇常數，按“▼”鍵保存已輸入或修改后的常數。默認可選的常數為：600 1200 2400 3600 7200 14400 36000 72000 144000。 標準脈沖輸出接口輸出高頻脈沖，供電能表校驗裝置讀取，標準脈沖頻率可在“脈沖預置”框中預置。測試標準偏差時按“▼”鍵移動光標到“偏差次數”欄，按“OK”鍵開始測量，累計按“OK”鍵次數達“偏差次數”欄中設定的次數后即可顯示出被測標準偏差值。按“SEL”鍵循環切換顯示有功功率和無功功率。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 矢量分析界面-三相三線如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定，上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 直流校準鍵為“電量切換”，可將電壓操作切換為電流操作。例如2:電流校準“升10％”再按“8”進入“零點校準”然后輸入您的實際電流值按”OK”確認鍵；接下來“升”或者您需要的某個電流值 再按“9”進入“滿度校準”然后輸入實際電流值按“OK” 鍵確認；這樣反復來回多次校準零點和滿度達到電流的線性準確。需要注意的是電流校準中有“電流分檔位”，每個電流檔有4個分檔位：2A為：0.25A、0.5A、1A、2A；20A為：2.5A、5A、10A、20A；100A為：12.5A、25A、50A、100A；按“6”鍵進行“檔位切換”時是在2A20A100A這幾個量程檔位切換再按“0”鍵進入“電流分檔位”則是在這個量程的小量程檔位進行選擇。“▲” 鍵是“檔位初始化”，如果按下“▲”鍵就會提示“?”，如果確定進行“檔位初始化”則按“OK”確定，就會使當前電壓或者電流操作校準數據初始化否則按“返回”。2：電流校準初始化按“2”鍵就會會提示“?”，如果確定進行“電流校準初始化”則按“OK”確定，就會使當前電流校準數據初始化否則按“返回”。3：電壓校準初始化按3鍵就會有提示“?”，如果確定進行“電流校準初始化”則按“OK”確定，就會使當前電壓校準數據初始化否則按“返回”。

衢州三相標準功率源主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象?？赏ㄟ^按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相統一調節）的當前“電壓檔位”10％～0.005％幅值。
